在之前的文章中，我們已經介紹了在組態DP網絡時，無論使用哪家控制系統的組態工具，整個過程基本上都是按照以下步驟進行：

• 從設備制造商獲取GSD文件
• 在組態工具中導入GSD文件
• 添加設備
• 設置設備站地址和數據模塊
• 將配置下載到控制器中

今天，我們將重點介紹在組態過程中常見的一些配置錯誤：

常見錯誤1：使用錯誤的GSD文件

每個DP設備都有唯一的設備標識號（Ident_number）。如果使用錯誤的GSD文件，組態過程中添加的設備與實際設備的標識號將不一致，導致網絡初始化時出現錯誤。

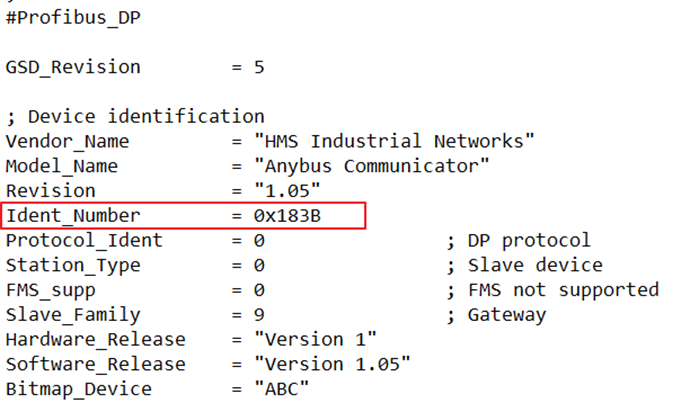

1. GSD文件中Ident_Number信息。

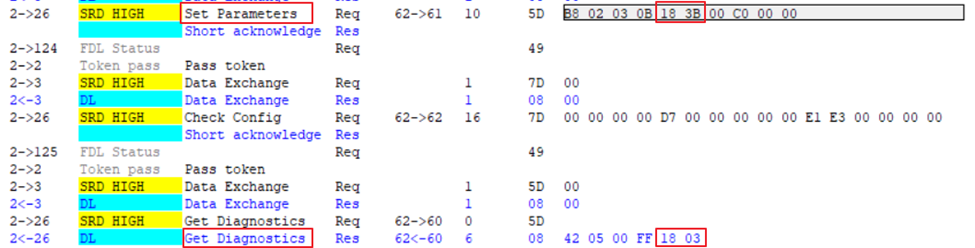

2. 通過報文我們可以看到組態的標識號是0x183B與實際設備識別號0x1803不一致，設備初始化不成功，設備無法進入數據交互狀態。


常見錯誤2：站地址設置與實際設備不一致

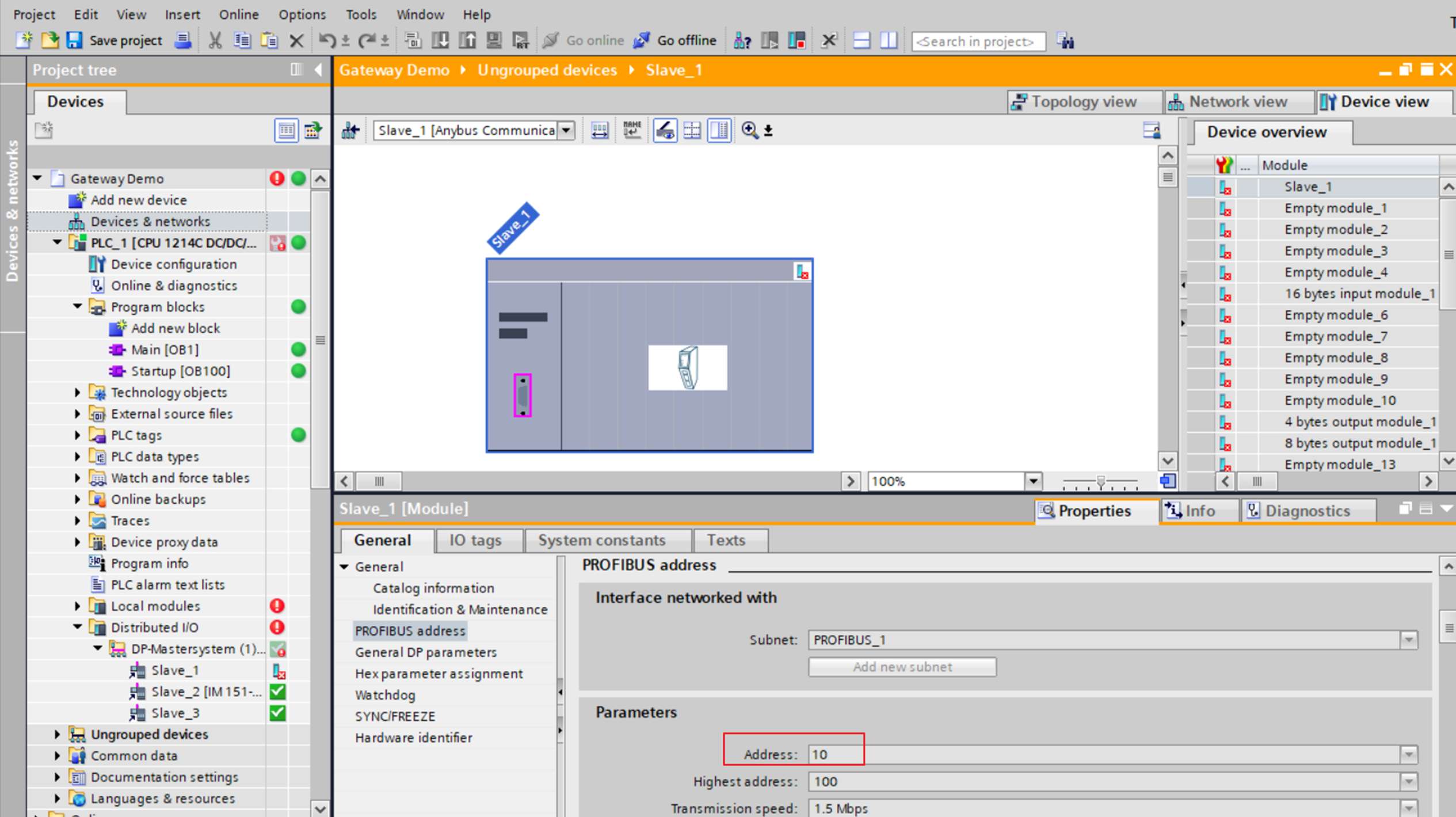

在組態時，添加完設備后需要設置設備的站點地址，這里并不是通過組態工具給設備分配地址，而是設置的值需要與設備實際值一致。

PROFIBUS設備地址通常有兩種設置方式：撥碼方式和軟件設置方式。

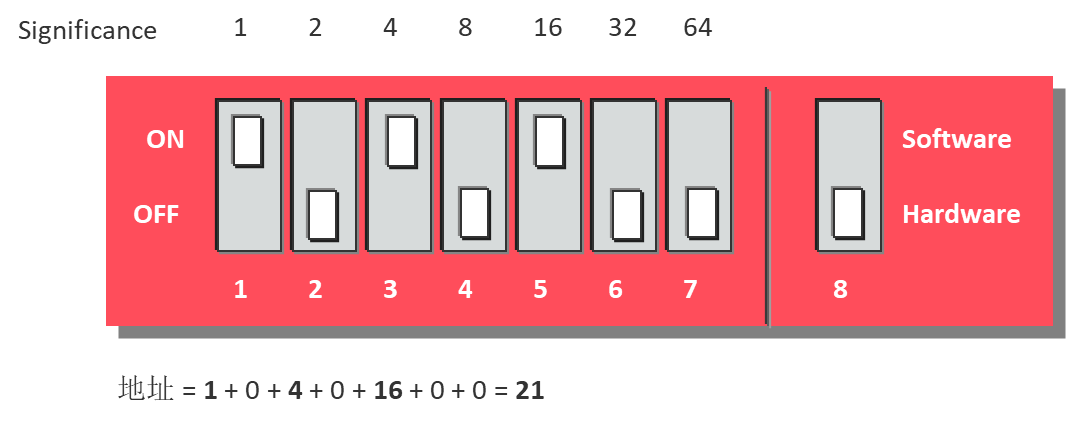

1. **二進制撥碼：**通過撥碼開關設置地址，按照二進制數進行計算。

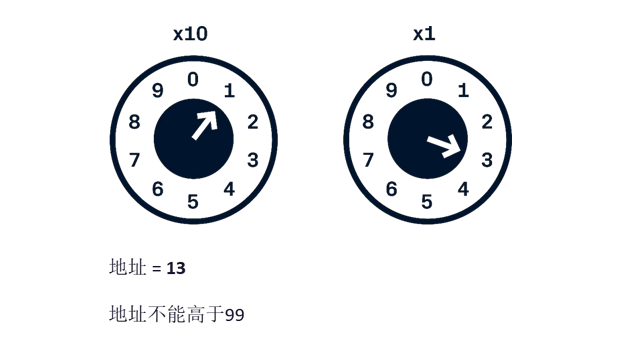

2. **旋鈕設置：**通常由兩個旋鈕組成，一個表示十位，一個表示個位。旋鈕可以是十進制或十六進制，十進制旋鈕的最大地址為99。

通常，通過硬件撥碼修改了設備地址后，需要重啟設備，新的地址才能生效。

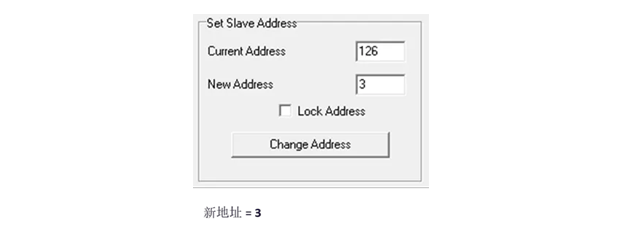

3. **軟件設置：**通過軟件工具進行設置。一般來說，設備出廠時的默認地址是126。

有些設備既支持硬件撥碼，也支持軟件設置，但不能同時使用這兩種方式。需要注意的是，PROFIBUS網絡通過設備地址進行尋址，因此，同一個網絡中的設備站地址必須是唯一的。

常見錯誤3：添加的傳輸數據Module與實際設備不一致

1. 每一個槽的模塊與實際設備一致

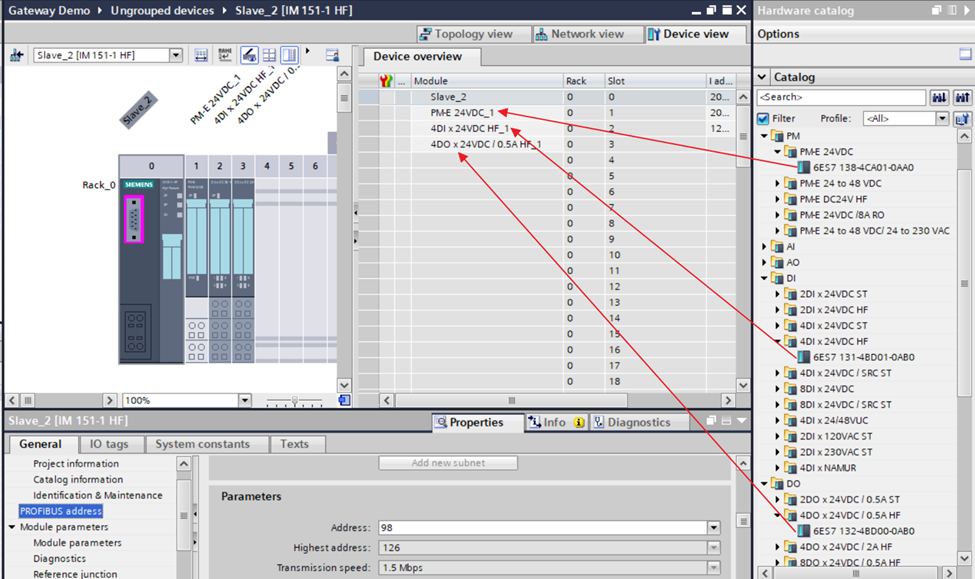

   譬如ET200s，在組態工具中添加模塊時，每個槽放置的模塊型號需要和實際設備一致。
2. 某些設備每一個槽的模塊是固定的

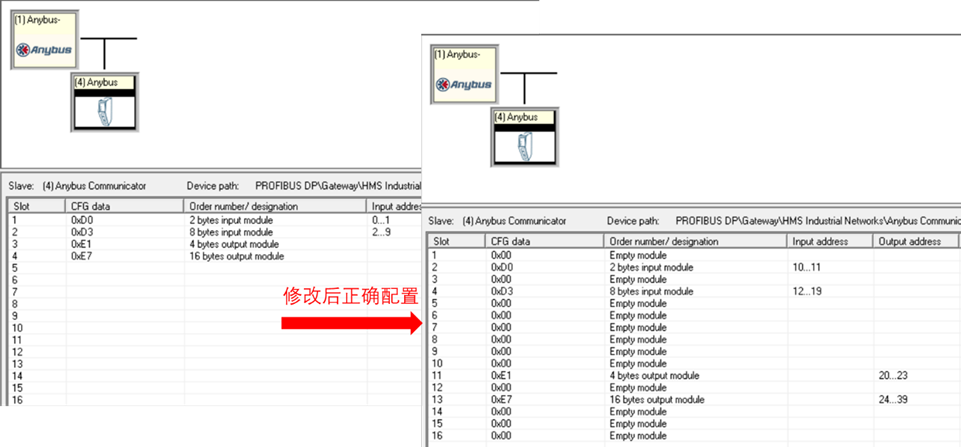

   譬如，Anybus ABC3000網關，上圖中都是組態的輸入10字節，輸出20字節，但是左側圖中的配置在PROFIBUS網絡初始化時會報錯，因?yàn)榫W(wǎng)關的每一個槽可以放置的模塊是固定的，模塊只能放置在固定的槽號中，不使用的槽用空模塊填充。

常見錯誤4：用戶參數設置不正確

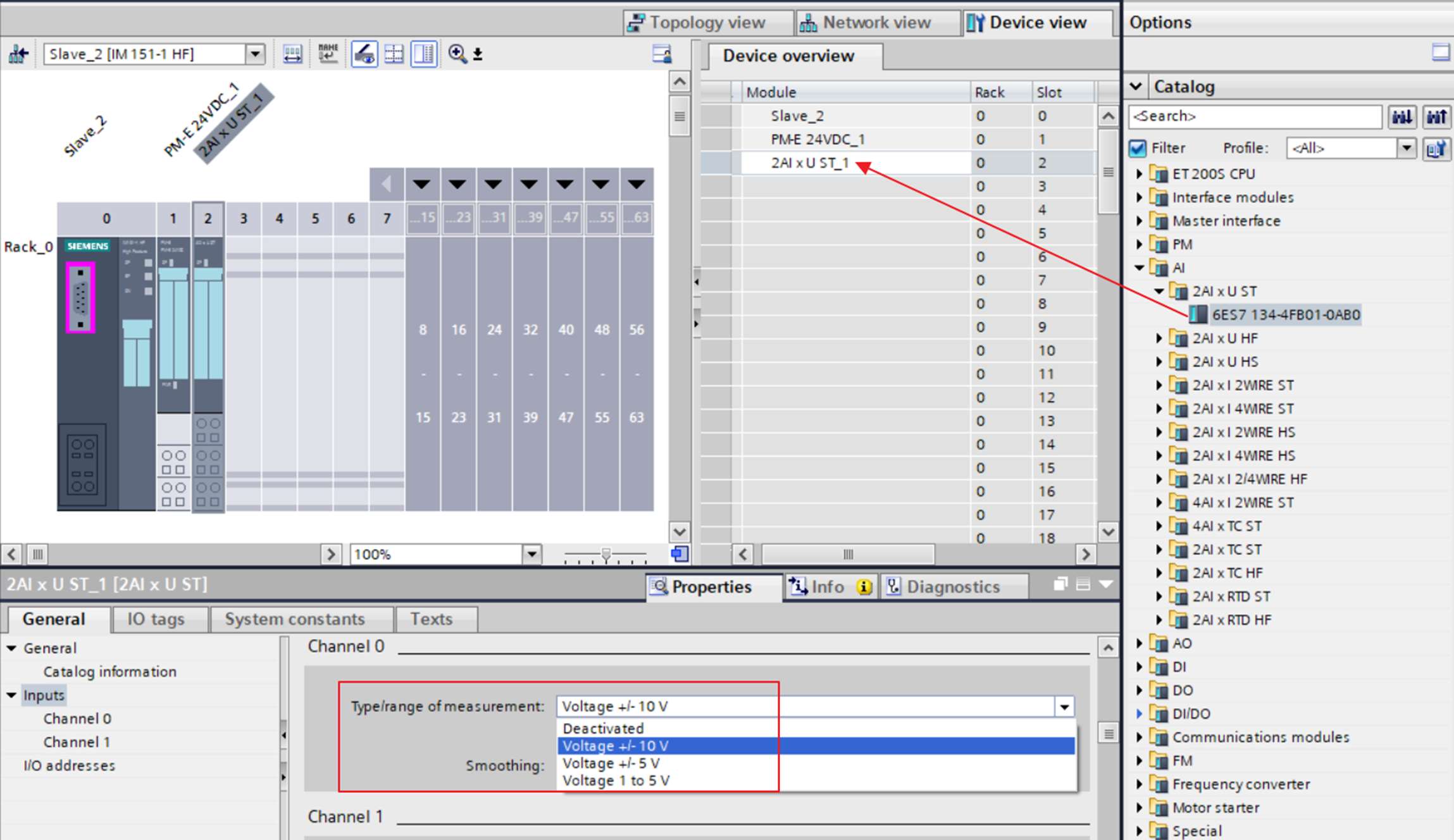

譬如ET200s，除了放置正確的模塊在對應的槽中，有些模塊還需要設置用戶自定義參數，如量程范圍等參數信息。
