前言

想 DIY 一臺 6 軸機械臂卻苦于方案零散、算法難懂?這款全開源桌面級 6 自由度機械臂直接把全套方案打包奉上!從硬件 PCB、CNC 結構圖紙，到上位機軟件、4 種逆運動學算法全部開放，采用 Arduino + 樹莓派分層控制，新手能復刻、高手能二次開發，機器人學習直接一步到位!

亮點 & 功能

6 軸硬核配置，桌面機械臂該有的它全有

6 自由度靈活運動，覆蓋桌面搬運、繪圖、分揀等場景

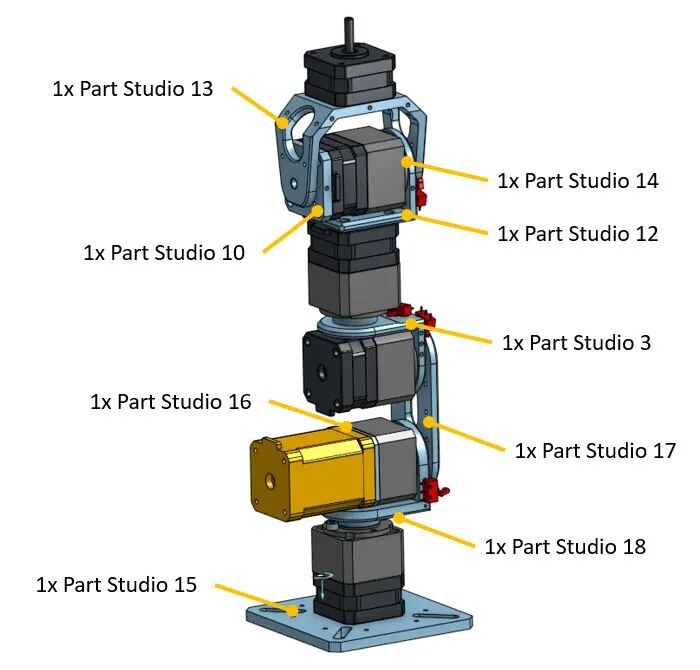

Nema 17 步進電機驅動，CNC 精密加工結構，剛性更穩

微動限位開關零位校準，V3 版本 planned 升級絕對值編碼器

無任何閉源商業模塊，全鏈路自主可控

經典分層控制架構，學一次吃透機器人控制

采用下位機 + 上位機分離設計，邏輯清晰、易理解、好調試：

下位機：Arduino Nano 33 BLE，專注電機驅動、實時控制

上位機：樹莓派 3/4，運行 Python 可視化界面，負責運動學解算

分工明確，既保證控制實時性，又擁有強大的算法與交互能力

4 種逆運動學算法，運動學學習直接實戰

內置全套主流逆解算法，是機器人學最佳實戰項目：

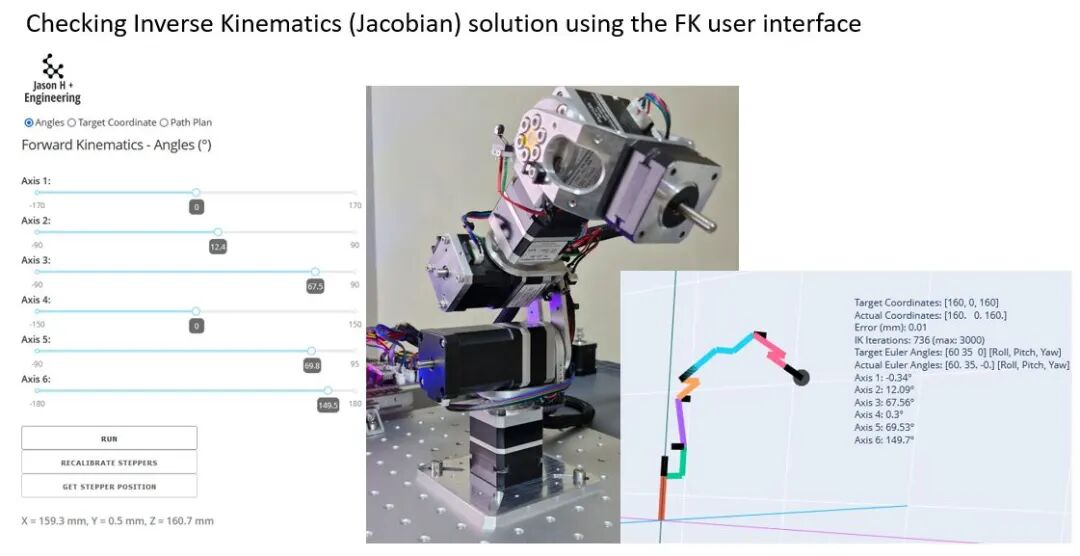

CCD 循環坐標下降、雅可比矩陣、歐拉角、四元數 4 種算法

支持正向 / 逆向運動學實時解算、軌跡規劃

位姿、坐標、誤差、角度全可視化，調試一目了然

適用場景

高校機器人 / 自動化專業教學實訓平臺

創客 DIY 桌面自動化裝置(搬運、繪圖、分揀)

運動學算法學習、嵌入式分層控制實踐

創意改造、二次開發輕量化自動化項目

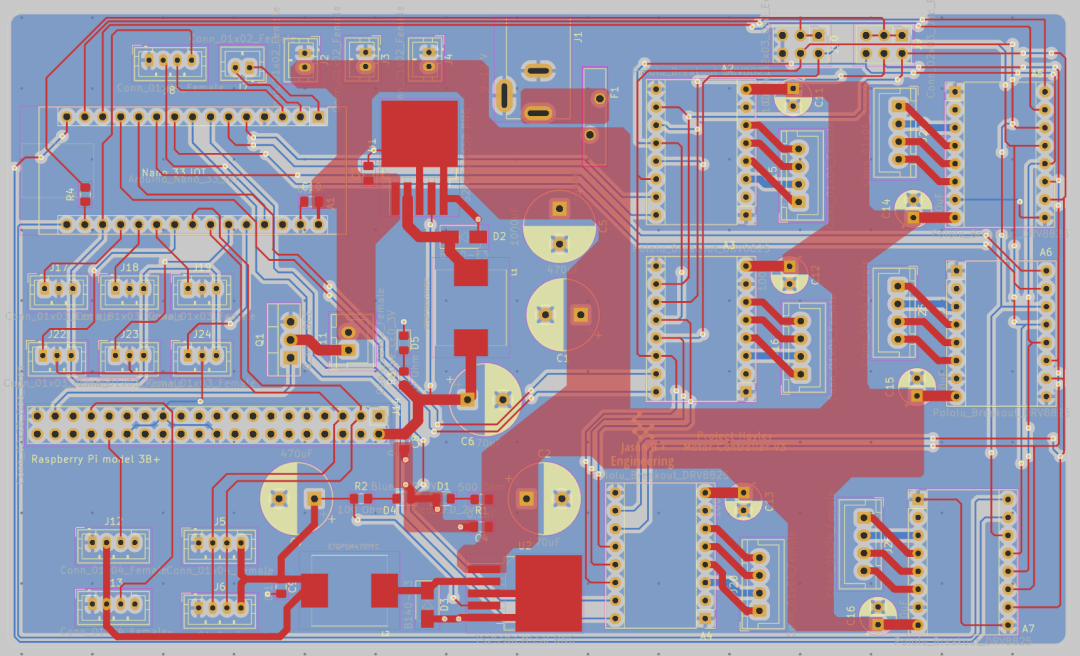

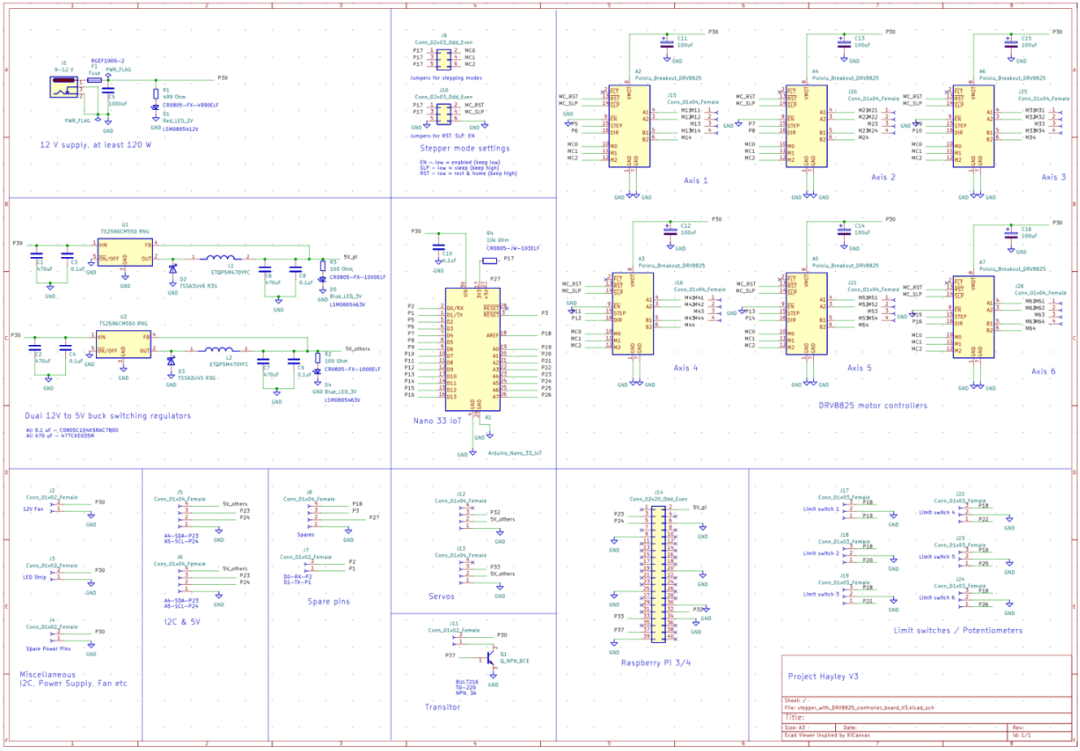

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1370221286046826496
