提起晶振，很多人腦海里蹦出的第一個頻率就是32.768KHZ。但在工業自動化、開關電源、嵌入式控制等更廣闊的領域，250KHZ這個頻率點正在以它獨特的電氣特性，成為大量成熟方案的“靈魂時鐘”。

作為深耕晶振制造二十多年的源頭廠家，億晶振業電子今天要為你深度拆解這顆看似冷門卻無處不在的DIP14長方形有源晶振250KHZ。我們不僅把250KHZ DIP14作為標準品長期供應，還能把精度指標一路推到±0.1PPM（25℃）的高端水準。這意味著，無論你是在做普通工控時鐘，還是在攻關對精度有極致要求的測量或計量類設備，我們都能在同一家供應商這里找到答案。

一顆晶振，兩套精度方案，按需選擇不將就

如果你正在為一塊老款工控板做維護、為電源控制環路尋找可靠的時鐘源，或者單純想找一款能長期穩定供貨的直插晶振，這篇文章值得你花五分鐘讀完。

為什么要關注250KHZ這個“非主流”頻率？

在晶振的全頻段譜系中，250KHZ屬于低頻段。它不像兆赫茲級晶振那樣追求高速率處理，而是在需要低速、穩定、抗干擾的場景中大放異彩。許多經典的PWM控制器、低速模數轉換電路、RTC后備時鐘以及某些特定協議的通信接口，其時鐘架構天然適配250KHZ。遺憾的是，隨著貼片化浪潮席卷，能穩定提供這種DIP14全尺寸直插250KHZ的廠家越來越少。而億晶振業電子，憑著二十多年積累的工藝和庫存深度，依然把這一品類作為標準品來運營——不做一錘子買賣，只做長期供貨的穩定后方。

DIP14全尺寸封裝：物理尺寸本身就是一種性能保障

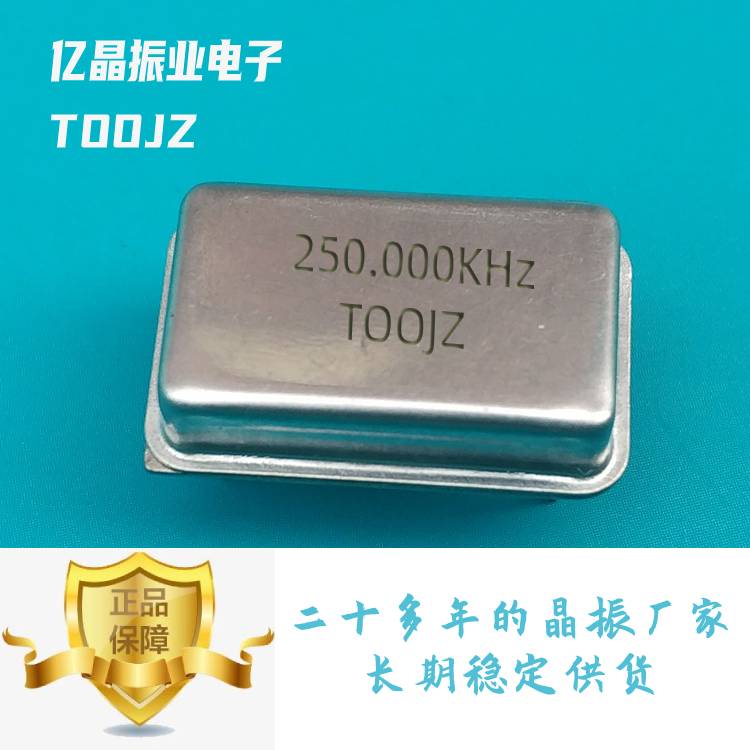

這顆250KHZ晶振采用的是DIP14全尺寸封裝（長方形20.32*12.5*7MM）。和半尺寸DIP08相比，更大的內部腔體給石英晶片留出了更充裕的振動空間，在熱傳導和機械應力緩沖層面天生就多了幾分從容。尤其是在-40℃到85℃的寬溫環境下，這種物理紅利會被放大，直接轉化為更穩定的溫度頻差表現。同時，億晶振業支持高度定制5MM，對那些內部空間“寸土寸金”的緊湊型設備來說，這是一個非常靈活的商業選項。

精度、波形、電壓：我們談點工程師真正關心的

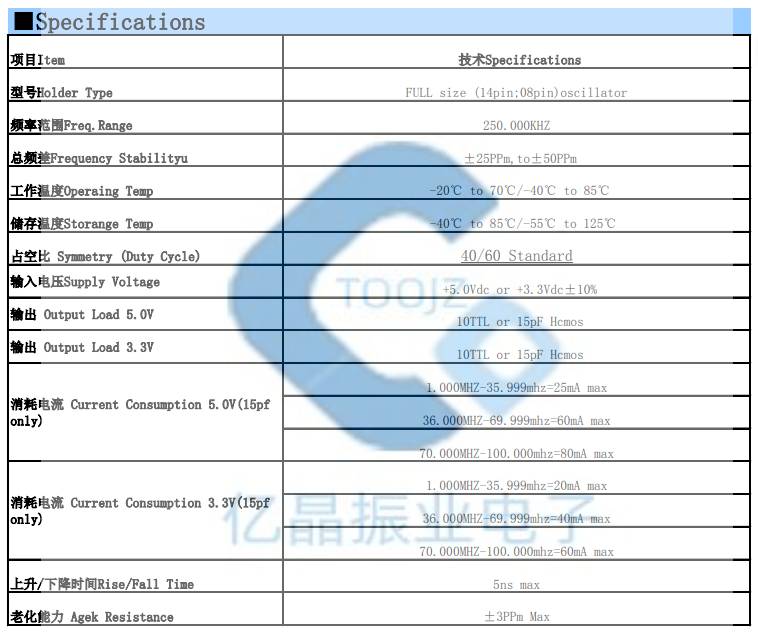

買晶振，看參數比看廣告靠譜。關于這顆250KHZ DIP14有源晶振的核心指標，億晶振業給出的是透明方案：

頻率精度：常溫頻差默認±20PPM，溫度頻差默認±30PPM，均可按需在±10PPM到±50PPM之間定制。至于印字上小數點后面有多少個“0”，那只是編碼規則，與精度無關，請放心。

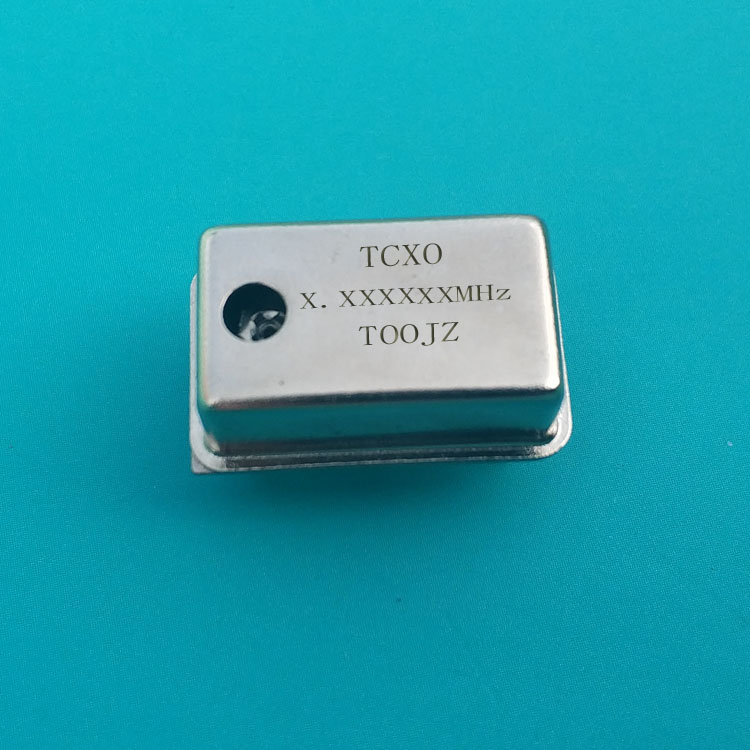

高精度方案（計量級應用首選）

25℃環境溫度下，工作精度可達±0.1PPM

±0.1PPM是什么概念？它比常規±20PPM的精度高了整整兩個數量級。對于那些對時間基準、頻率校準有嚴苛要求的設備來說，這個指標可以直接影響系統的測量不確定度。需要這個精度等級的客戶，請務必在下單時與客服明確備注，我們會從晶片篩選到封焊工藝全程走精度優先的專線流程。

輸出波形：默認方波，TTL和CMOS兼容。這是一個非常實用的特性，用萬用表就能快速判斷輸出是否正?！讲ㄝ敵龅闹绷麟妷阂话惴€(wěn)定在電源電壓的50%左右，比如5V供電時，你大概會測到2.5V。

工作電壓：覆蓋1.8V、2.5V、3.3V、5V，默認出貨3.3V。電壓波動請務必小于10%，別讓電源噪聲謀殺你的時鐘信號。

電流：一般小于50mA，具體請下載規格書確認。

容易被忽視的“三態功能”與第一腳定義

在實際調試中，因三態功能和腳位接錯導致的“不工作”案例，遠多于晶振本身的不良。億晶振業電子的晶振遵循如下默認邏輯，請在下單和技術選型時務必留意：

直插晶振（含本次250KHZ DIP14）：第一腳懸空（NC），默認不含三態功能。如果你需要含三態功能（即必須加高電平或懸空才起振、低電平則停止），請在訂單中備注。

貼片晶振：第一腳為使能（EN），默認含三態功能。

腳位辨認：外殼正面有標定位點，對應第一腳為直角，安裝前請一定核對腳位圖。

此外，焊接和使用時請像對待MOS管一樣嚴格防護靜電，瞬間的靜電擊穿對晶振的損傷往往不可逆。

從20KHZ到800MHZ，我們的供應版圖不止于此

雖然這篇主角是DIP14的250KHZ，但億晶振業電子的能力和庫存覆蓋了整個頻率王國——可定制頻率范圍從20KHZ一直延伸到800MHZ。無論你是需要傳統的直插封裝，還是符合SMT潮流的貼片封裝，標準品矩陣都在這里：

DIP14全尺寸：長方形20.32*12.5*7MM（高度可定制5MM）

DIP08半尺寸：正方形12.8*12.8*6.8MM（高度可定制5MM）

OSC7050貼片：7*5*1.4MM

OSC5032貼片：5*3.2*1.3MM

OSC3225貼片：3.2*2.5*1.2mm

二十年磨一劍。億晶振業電子始終堅持“質量穩定、交期快速”，為全球電子工程師和采購商提供可靠的時鐘源。

任何特殊參數的定制需求，或者需要索取詳細規格書，請直接與我們的客服窗口聯系。

量大價優，歡迎咨詢：

——億晶振業電子，用二十多年的堅持，為你提供每一個精準可靠的時鐘頻率。
