做自動化測試時，功率分析儀的接入除了完成連接，還涉及通訊建立、參數配置、測量控制和數據回傳等環節。PA 系列功率分析儀支持標準 SCPI 通訊協議，本文結合實際開發流程，簡要梳理其接入與控制思路。

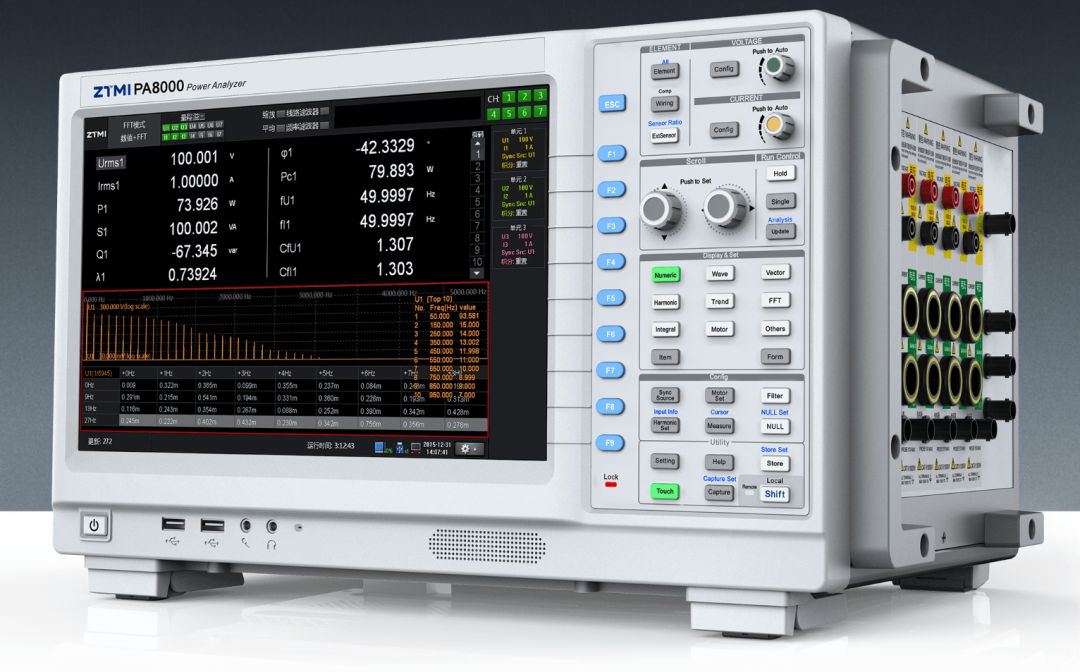

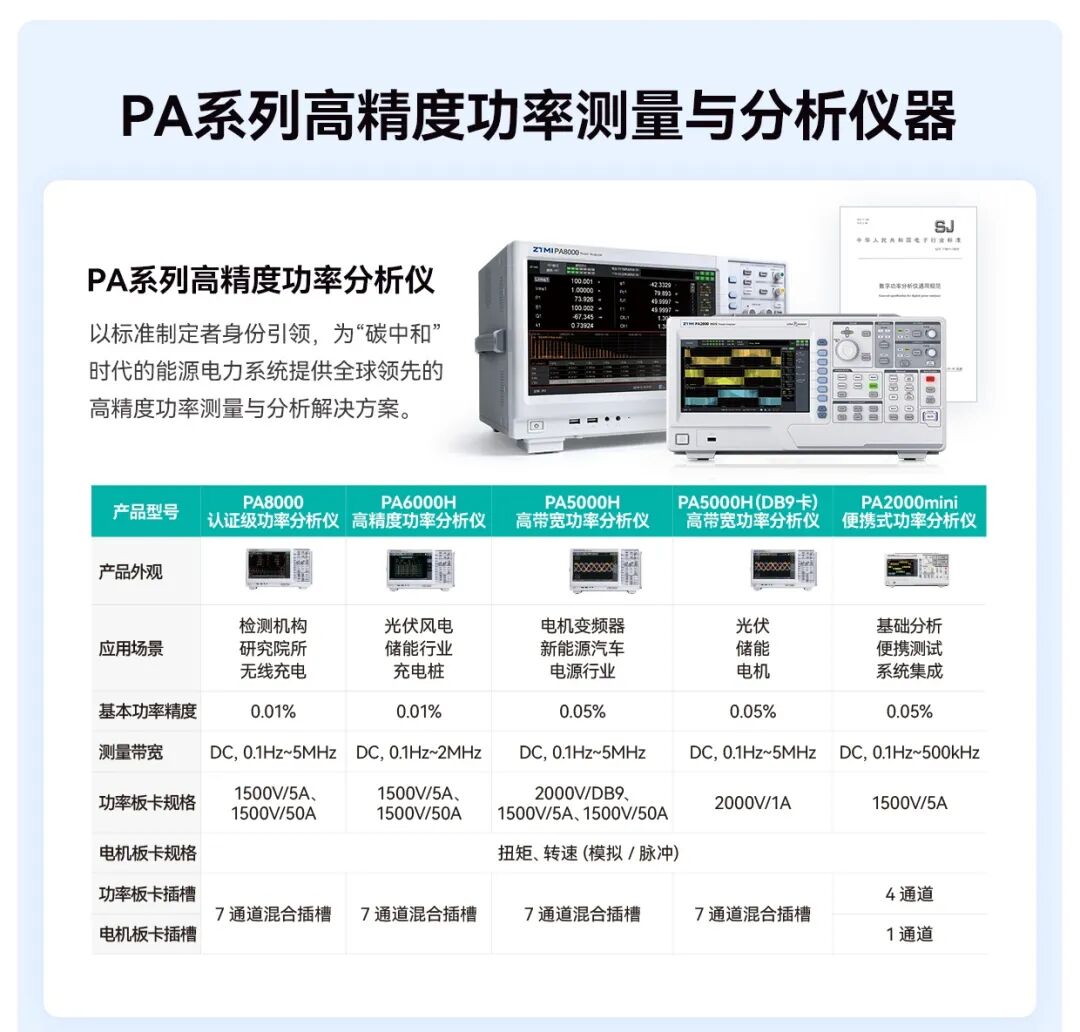

在自動化測試、系統集成和產線聯調中，功率分析儀通常需要接入上位機軟件或測試平臺，以完成參數設置、測量控制、數據采集和結果保存。對開發人員來說，穩定通訊、測量項配置和程序化調用是其中的關鍵。致遠儀器PA8000、PA6000H、PA5000H系列功率分析儀支持標準 SCPI 通訊協議，可為相關應用提供遠程控制與數據讀取基礎。

通訊連接說明

在進行 SCPI 指令控制前，需先完成PC與功率分析儀之間的通訊連接。致遠儀器 PA 系列功率分析儀支持 LAN、USB、GPIB、RS232 四種接口，可根據測試環境、控制方式和系統接口要求選擇對應的通訊方式。

LAN 以太網連接（最常用）

儀器與PC接入同一局域網；

儀器IP地址與PC處于同一網段；

通訊端口為TCP 9988；

建立Socket連接后即可發送SCPI指令。

USB連接

使用USB線纜連接儀器與PC；

安裝對應驅動后識別設備；

設備識別完成后即可進行通訊。

GPIB連接

設置儀器GPIB地址；

安裝GPIB驅動及VISA環境；

地址匹配后即可建立通訊。

RS232串口連接

設置一致的波特率、數據位和校驗位；

串口打開成功后即可發送指令；

連接完成后，可發送*IDN?指令進行校驗，儀器正確返回型號信息即表示通訊正常。

SCPI 二次開發核心邏輯

基于 SCPI 協議進行上位機控制時，通?？砂匆韵虏襟E完成儀器接入與測量調用：

建立通訊：通過LAN、USB、GPIB或RS232完成PC與儀器連接；

儀器初始化：復位系統，設置基礎工作狀態；

參數配置：根據測試對象配置接線方式、量程、濾波、同步、平均等參數；

測量項定義：設置需采集的電壓、電流、功率、效率、諧波等數據項；

數據讀?。喊葱枳x取數值、諧波、波形或其他測量結果；

結果處理：完成數據存儲、結果判定和后續流程調用，便于納入自動化測試過程。

在完成通訊連接和基礎配置后，可通過SCPI指令實現儀器控制與測量數據讀取。以下為常用指令示例。

典型 SCPI 指令實例

基礎通用指令

• *IDN? 查詢儀器身份信息，用于連接校驗
• *RST 恢復出廠設置，保證測試初始狀態一致
• ERRor? 查詢通訊與配置錯誤，確保系統穩定

顯示與模式切換

MODE NUMeric切換至數值測量界面

MODE HARMonic切換至諧波測量模式

MODE WAVE切換至波形界面（用于高低穿測試）

接線與量程自動配置（示例：三相四線）

WIRing 3P4W設置為三相四線制

VOLTageELEMent1 600V配置通道1電壓量程

CURRentELEMent1 50A配置通道1電流量程

常規數據自動讀取

NORMal:ITEM1 Urms,1讀取通道1電壓

NORMal:ITEM2 Irms,1讀取通道1電流

NORMal:ITEM3 P,1讀取通道1有功功率

NORMal:ITEM4 LAMBda,1讀取通道1功率因數

NORMal:VALue?一鍵讀取全部數據

返回示例：220.00，5.000，1100.00，0.985

PA系列二次開發特性

PA 系列功率分析儀在自動化測試相關應用中，具備以下開發特點：

采用標準SCPI指令體系，便于對接LabVIEW、Python、C#、.NET等開發環境；

支持LAN、USB、GPIB、RS232多種通訊接口，可適配不同測試系統；

指令體系覆蓋儀器連接、參數配置、測量控制和數據讀取等開發環節；

支持連續數據采集與程序化控制，便于集成至自動化測試流程；

支持常規測量、諧波、電機、積分、FFT、波形、存儲等功能的遠程調用；

功率測量精度可達0.01%，采樣率最高支持2 MSa/s，可滿足對測試精度和一致性有要求的應用場景。

適用場景

基于標準通訊接口和程序化控制方式，PA 系列功率分析儀可用于以下場景中的儀器接入與測量應用：

• 新能源電源與光儲測試：采集電壓、電流、功率、效率及諧波數據；
• 充電樁測試：進行電參數測量與結果記錄；
• 電機測試系統集成：配合轉速、扭矩等設備實現同步采集；
• 產線自動化檢測：實現自動測量、結果判定和數據保存；
• 實驗室連續測試：適用于長時間運行、定時采樣和測試記錄。

結 語

基于標準SCPI 通訊協議和多種通訊接口，致遠儀器 PA 系列功率分析儀支持上位機控制、遠程測量和數據采集，可用于自動化測試流程中的功率測量設備接入。結合實際測試需求，用戶可開展二次開發與相關系統對接，適用于新能源、電力電子、工業制造等領域的功率測試場景。如果您正在評估相關測試方案，歡迎聯系致遠儀器，獲取詳細資料或申請樣機試用。
