開篇

過去幾年，充電寶市場經歷了從5V/1A到65W、100W甚至更高功率的快速迭代?？斐鋮f(xié)議的普及讓充電速度不斷提升，而充電管理IC作為充電寶的"心臟"，其選型直接決定了產品能否兼容主流快充適配器。

在實際開發中，許多工程師會遇到一個尷尬的問題，就是精心設計的充電寶無法適配某些高壓電源適配器。傳統方案普遍只能承受6.5V左右的輸入電壓，而現代快充適配器在升壓狀態下可能輸出9V、12V甚至更高。如何破局?答案或許就在支持36V輸入的充電管理IC上。

4056的局限

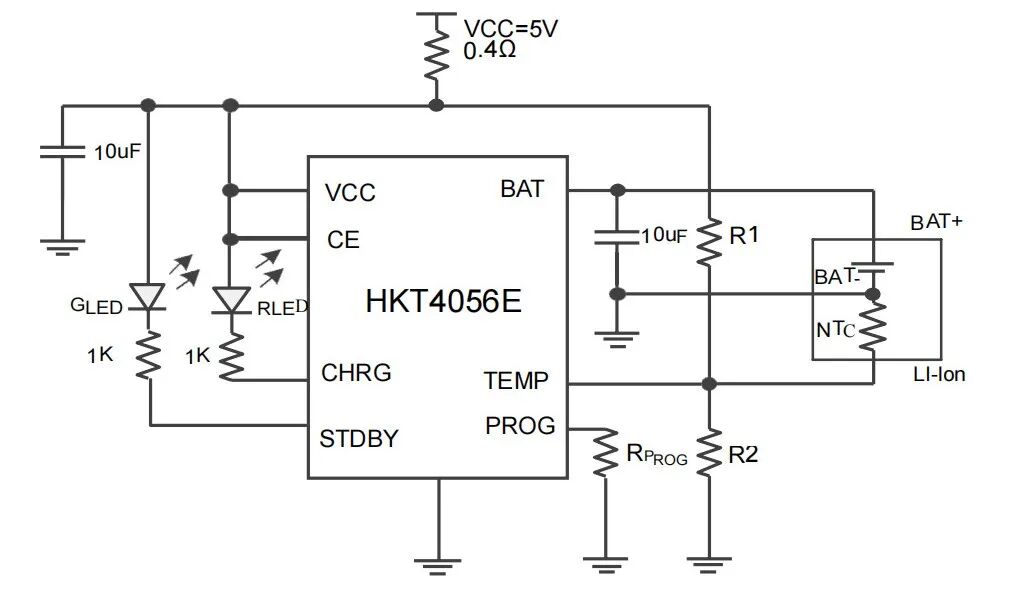

說到充電管理IC，TP4056是一個繞不開的名字。作為單節鋰離子電池線性充電芯片的標桿產品，4056憑借其簡潔的外圍電路、低成本和成熟的生態系統，成為無數充電寶、TWS耳機、電子煙等產品的首選方案。

但4056并非完美。翻開規格書，你會發現一個關鍵參數，如合科泰HKT4056E的工作輸入電壓為4.5V~6.5V，引腳耐壓僅為6.5V。這意味著：

● 只能搭配標準5V USB適配器使用

● 無法直接使用12V/24V直流電源

● 接錯電源適配器可能導致芯片直接損壞

● 在輸入電壓波動較大的場景下，可靠性存疑

對于追求通用性的充電寶產品而言，6.5V的電壓上限像一道無形的墻，限制了產品的應用邊界。

HKT4059E：36V輸入打開了新世界

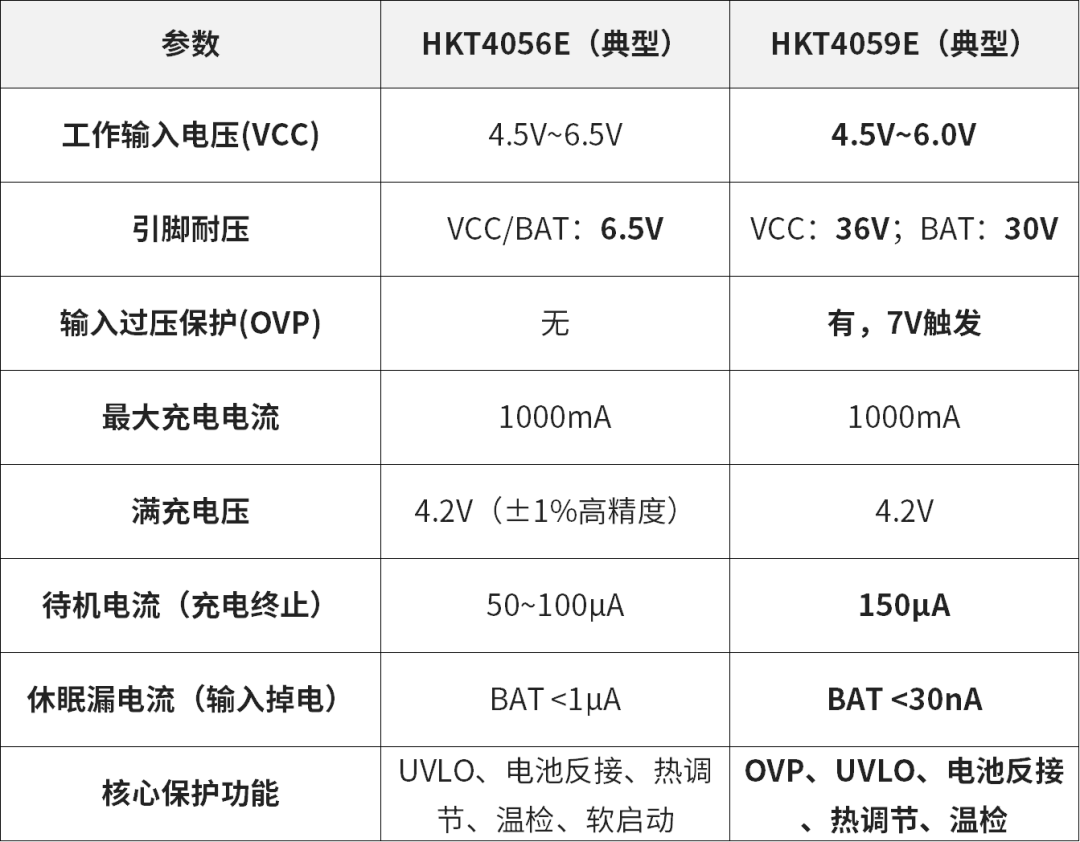

相比4056，支持36V輸入電壓的合科泰HKT4059E在輸入耐壓上實現了質的飛躍。作為國產替代的理想選擇，HKT4059E的關鍵規格如下：

36V的輸入耐壓意味著充電管理IC可以承受絕大多數常見直流電源的電壓沖擊，而不會損壞。7V的過壓保護閾值確保了在正常5V USB充電時不受影響，但當電壓異常升高時，芯片會主動切斷充電通路，保護后端電池和整機安全。36V輸入解決的問題遠不止"防錯接"這么簡單。

36V輸入的實際應用與選型參考

場景一：多串鋰電池儲能系統

傳統充電寶只支持單節鋰電池(3.7V-4.2V)，但便攜儲能、戶外電源等產品往往需要2-8串鋰電池串聯以獲得更高電壓和容量。

以2串鋰電池為例，滿電電壓達到8.4V;4串則高達16.8V。當這類儲能設備需要從外部電源充電時，如果使用傳統4056方案，工程師必須在輸入端額外增加降壓電路，既增加成本，也降低效率。

支持36V輸入的HKT4059E則可以直接從高壓電源取電，無需額外降壓，簡化系統設計的同時降低了BOM成本。

場景二：高壓適配器與直流電源直連

在工業現場、車載環境或特定應用場景中，12V、24V直流電源非常普遍。如果充電寶只能接受5V輸入，就必須額外增加DC-DC轉換電路。

而采用HKT4059E方案，由于芯片本身具備36V耐壓、7V OVP保護和輸入欠壓鎖定(UVLO)功能，可以直接從12V/24V電源取電。UVLO功能確保當輸入電壓過低時，芯片會安全關斷，防止電池在異常條件下充電;OVP則負責處理電壓過高的場景。芯片內部的線性穩壓和充電管理邏輯會自動處理電壓轉換，系統外圍電路更簡潔，可靠性更高。

場景三：太陽能充電寶

太陽能板在陽光充足時，輸出電壓可能達到18V甚至更高。對于傳統5V輸入的充電IC，工程師必須添加復雜的MPPT追蹤電路和降壓電路，才能安全充電。

采用HKT4059E方案，由于輸入耐壓高達36V，太陽能板的輸出可以直接接入充電管理IC。芯片的OVP功能會在輸入電壓超過7V時自動停止充電，而在此范圍內，太陽能板的高電壓可以直接用于充電管理，省去了傳統方案中的降壓環節。

場景四：電池反接保護需求

在產品生產組裝或用戶誤操作場景中，電池極性反接是常見的失效模式。HKT4059E具備電池反接保護功能，當電池正負極接反時，芯片會自動停止充電，避免因極性錯誤導致的芯片損壞、發熱甚至安全事故。這一特性對于消費電子產品的可靠性設計尤為重要，能夠顯著降低售后維修率和客訴率。

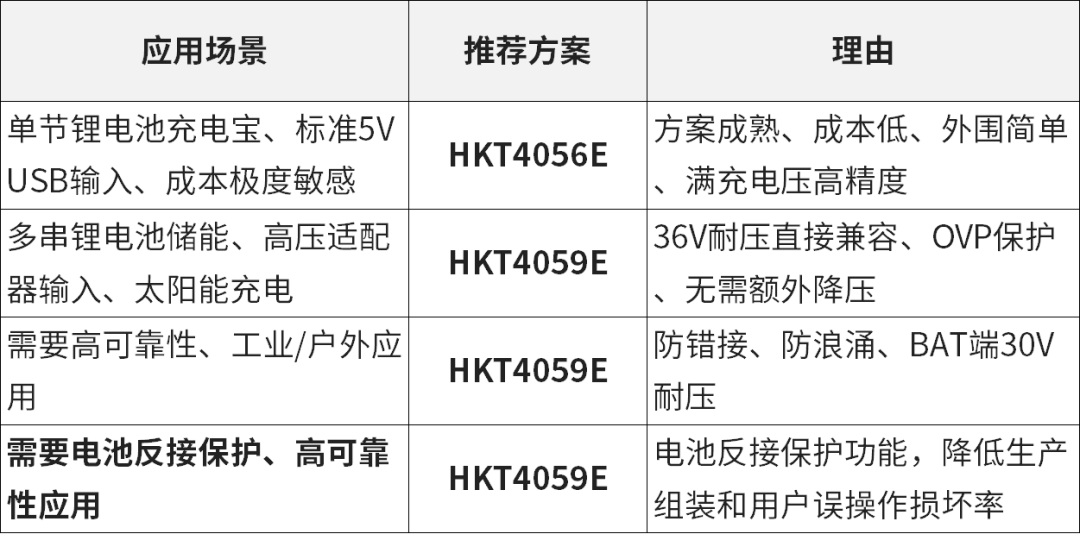

選型建議

選型核心原則：輸入電壓決定方案上限。如果你的產品需要兼容多種電源類型，或者可能接觸到12V以上的電壓源，36V輸入的HKT4059E是更穩妥的選擇。

結語

充電管理IC的選型看似簡單，實則直接影響產品的可靠性、兼容性和成本。6.5V耐壓的HKT4056E適合標準USB場景，而36V耐壓的HKT4059E則為更廣泛的應用打開了大門。

隨著儲能市場、戶外電源、太陽能應用的發展，36V輸入正在從"加分項"變成"必選項"。更高輸入電壓兼容性的背后，是對產品可靠性和通用性的更高追求。

如需獲取HKT4059E樣品及參考設計，歡迎聯系合科泰。合科泰還可提供MOSFET、TVS管等外圍功率器件一站式支持，幫助您快速完成充電寶方案開發。
