前言

做LED驅動電源的工程師，是不是都有過這樣的經歷?產品送去做認證，EMI傳導超標，排查一圈發現是RCD吸收回路出了問題。換了一顆正向壓降VF更低的二極管，效率沒見提升，反而更容易失效了。這背后的原因，往往是選型時看錯了參數優先級。

被忽視的關鍵時刻

RCD吸收回路用于抑制開關管關斷時漏感產生的電壓尖峰。在實際工作中，這個回路里的二極管承受的是一種特殊應力：它需要在開關管關斷時快速導通，泄放漏感能量;隨后在電壓下降時截止，等待下一個周期。由于漏感能量的不確定性，二極管兩端經常會出現超過其額定反向電壓的瞬間。這個瞬間，如果沒有足夠的雪崩能力，就會直接損壞。

雪崩擊穿不是故障，而是保護

很多人看到“雪崩擊穿”四個字就緊張，認為這是失效的表現。實際上，對于RCD吸收回路中的快恢復二極管，適度的雪崩擊穿是一種正常的保護機制。當反向電壓超過額定值時，過壓能量被二極管吸收轉化為熱量，避免開關管損壞。關鍵在于，這個雪崩過程必須是可控的，二極管需要具備足夠的雪崩能量承受能力，在多次沖擊下保持穩定。防洪堤壩的設計不是為了永遠擋住水流，而是讓水流過而不決堤。

正向壓降VF與雪崩能力的本質區別

VF，即正向壓降，影響的是二極管導通時的功率損耗。在RCD吸收回路中，二極管導通時間很短，平均電流不大，正向壓降VF對整體效率的貢獻占比有限。雪崩能力則不同，它決定的是二極管在極端工況下能否存活。開關電源工作環境復雜，變壓器批次差異、輸入電壓波動、負載突變等因素都可能導致漏感能量超出預期，雪崩能力不足時，一次過壓沖擊就可能造成永久性損傷。

選型時常見誤區是：看到A的正向壓降VF是1.0V、B的VF是1.3V，就認為A一定更好。實際上，如果B的雪崩能力更強，在RCD吸收回路中，B反而是更安全的選擇。失效風險降低帶來的可靠性提升，遠比那0.3V的導通損耗差異更有價值。

選型時容易踩的坑

第一個坑是只看規格書前兩頁的參數表。正向壓降VF、反向恢復時間這些顯眼參數很容易查到，但雪崩能力往往藏在備注或測試條件里，需要仔細閱讀才能發現。

第二個坑是認為進口品牌一定比國產強?？旎謴投O管的制造工藝已經相當成熟，國內主流廠商的產品在一致性、可靠性方面已經能夠滿足工業級應用需求。

第三個坑是忽略了溫度對雪崩能力的影響。高溫環境下，二極管的雪崩承受能力會下降，選型時不僅要關注室溫參數，還要考慮實際工作溫度下的降額情況。

合科泰的務實方案

針對RCD吸收回路的應用特點，合科泰的快恢復二極管系列做了針對性優化。以ES1JF系列為例，反向恢復時間可達35ns，耐壓600V，足以應對大多數LED驅動電源的應用場景。更重要的是，這個系列在工藝上強化了雪崩耐受能力，使得二極管在承受瞬態過壓時具備更好的魯棒性。

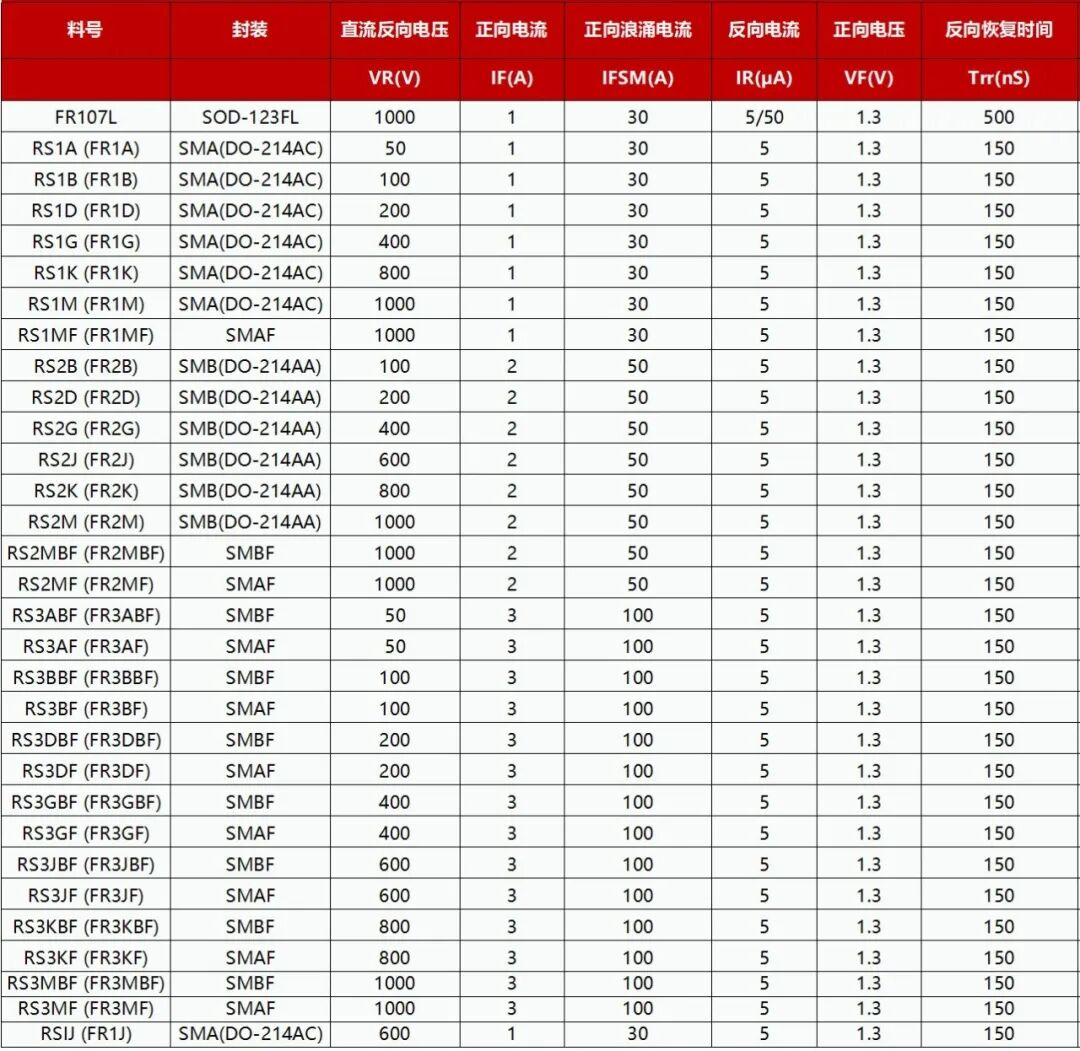

對于功率稍大的應用，F(xiàn)R107L系列提供了1000V的耐壓能力，反向恢復時間控制在500ns以內，同樣具備良好的雪崩承受能力。

在具體的項目選型中，合科泰的技術團隊會根據客戶的拓撲結構、輸入電壓范圍等參數提供針對性建議。

總結

電源設計的核心追求是可靠運行，而不是追求實驗室里的極限效率。RCD吸收回路中的二極管，承擔的是“守門員”的角色，它的價值在于關鍵時刻能否頂住壓力。選型時多問一句：這個二極管的雪崩能力是多少?這個簡單的動作，可能就能避免一次現場失效、一批返修產品。

對于正在選型的工程師，建議找合科泰獲取技術支持，可以幫助快速縮小選擇范圍。
