測試設備：振動信號采集系統（INV9832三軸加速度傳感器、INV3062T數據采集儀）、仿真軟件、振動測試平臺（信號發生器、功率放大器ATA-314、激振器）、示波器、加速度傳感器、整流橋（LX10M）、負載電阻、超級電容、以及搭載煙霧傳感器與藍牙模塊的掘進機截割部模擬實驗平臺。

實驗過程：首先，搭建掘進機實驗臺，采集截割部在55rpm轉速下的振動信號，經分析確定目標俘能頻帶為20-30Hz（主頻24.88Hz）。隨后，基于歐拉-伯努利梁理論和壓電方程建立磁激勵多段彎折梁的機電耦合模型。通過COMSOL軟件對單體結構進行模態分析與發電性能仿真，優化出壓電梁基底厚度0.25mm、質量塊6.68g、壓電片貼于I-III和I-IV梁等最優參數。搭建振動實驗臺，對單體結構進行掃頻實驗，驗證仿真結果并得出在23Hz時最大輸出電壓20.3V。在此基礎上，引入非線性磁激勵，實驗探究了磁鐵極性（同性最優）和間距（30mm最優）對發電性能的影響，發現磁激勵顯著拓寬了響應頻帶并提升了低頻輸出。最后，基于最優參數制作十字陣列俘能器，通過電路仿真確定并聯接口電路及40kΩ最優負載，實驗測得在25Hz、2.0g激勵條件下，最大輸出功率為6.742mW。集成供電測試表明，該俘能器可為低功耗加速度傳感器和煙霧傳感器穩定輔助供電。

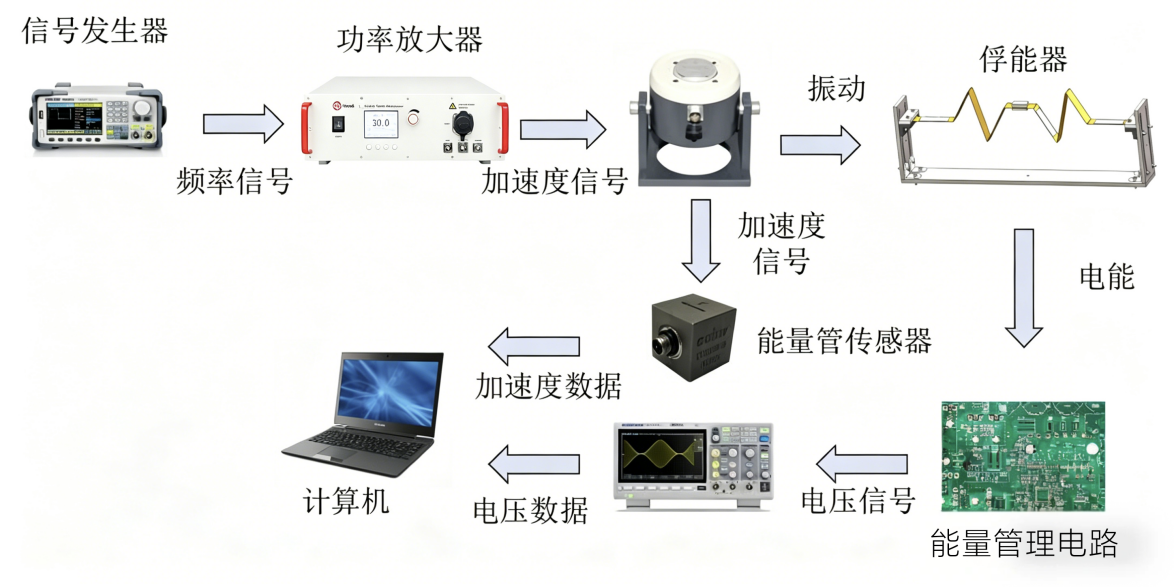

圖1實驗測試流程圖

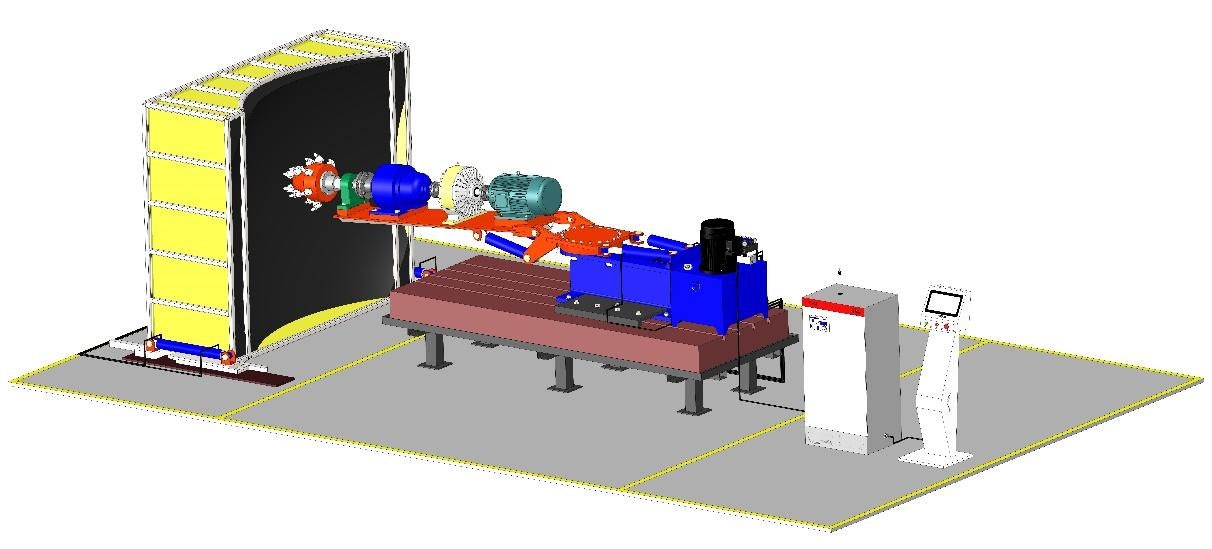

圖2掘進機截割部振動測試實驗臺3D示意圖

實驗結果：所提出的十字陣列磁激勵壓電振動俘能器在20-30Hz頻帶內具有多個共振峰，有效拓寬了工作帶寬。在外部激勵頻率25Hz、加速度2.0g、外接負載40kΩ的條件下，最大輸出功率達到6.742mW。成功進行的輔助供電實驗表明，該俘能器能夠滿足井下低功耗無線傳感器（如加速度傳感器、煙霧傳感器）的供電需求，為實現自供能無線監測網絡提供了可行的技術解決方案。

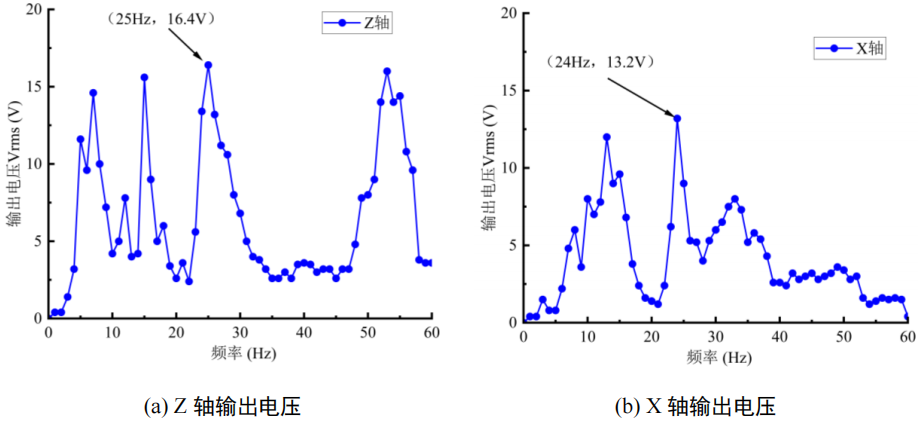

圖3不同軸陣列俘能器輸出電壓曲線

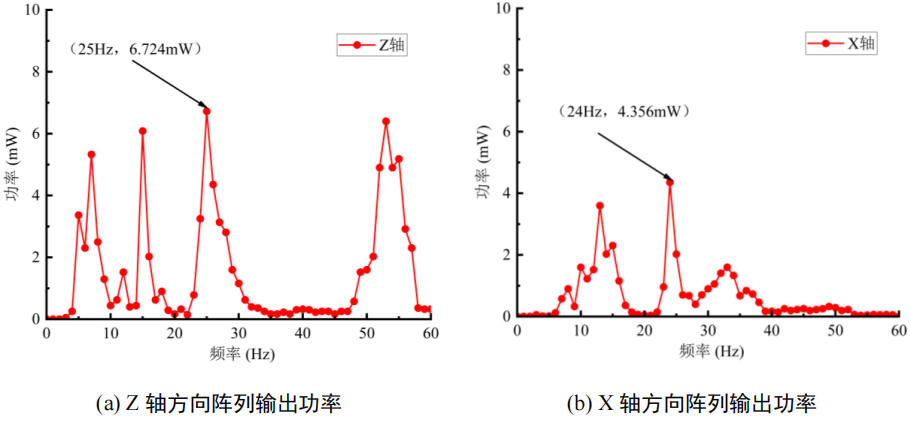

圖4不同軸方向陣列俘能器輸出功率曲線

安泰放大器在此應用中的產品優勢：

一、超大功率輸出能力——驅動激振器模擬掘進機截割部的強振動環境

二、寬頻帶與穩定低頻響應——精準覆蓋頻及多共振峰識別需求

三、高輸出穩定性——保障磁激勵對比實驗中激勵條件的精確復現與長時間運行可靠性

【推薦產品】：ATA-314功率放大器

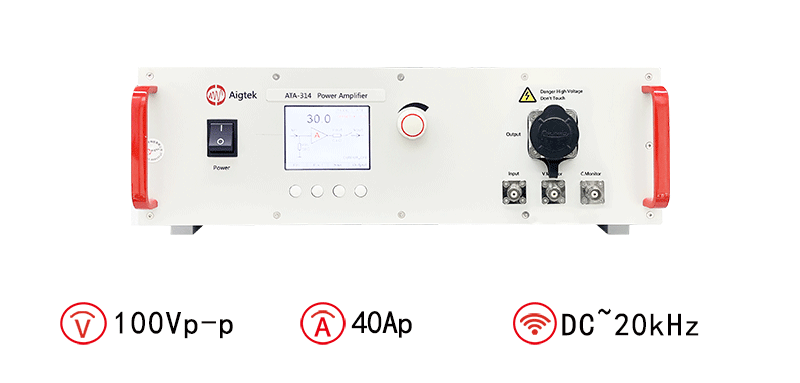

圖：ATA-314功率放大器指標參數
