GM250X/GM650X系列電源芯片/模組在光通信中的應用
在光通信世界里，電源紋波噪聲和負載瞬態響應跌落常常容易造成信號抖動和數據丟失等問題。而共模GM250X/GM650X系列電源芯片/模組，為光網絡筑牢能源根基。我們從光通信電源痛點出發，深入了解這一系列芯片/模組的特性。
一、光通信的“電源難題”：三大痛點亟待突破
光通信系統對電源的要求堪稱“苛刻”，每一個細節都可能影響整個系統的穩定性：
- 激光驅動器為避免光信號抖動，需要小于10mV的超低紋波電源。傳統電源的噪聲干擾，往往成為光信號傳輸的“隱形障礙”。
- 極速瞬態響應：DSP/ASIC面對突發流量時，需要28ns級的瞬態響應速度。若電源響應滯后，極易導致數據處理延遲，影響通信效率。
- 極致空間限制：光模塊PCB面積本就有限，傳統電源較大的封裝體積，讓模塊小型化、高密度設計舉步維艱。
共模GM系列芯片，精準破解了這些痛點：
- GM2500憑借9MHz高頻開關，輸出電壓紋波降至10mV以下，同時將EMI（電磁干擾）降低40dB，輕松滿足CISPR25 Class5標準，為激光驅動器提供“安靜”的供電環境；
- GM6503的3MHz開關頻率，提供高帶寬的負載瞬態響應，完美匹配DSP/ASIC的22ns級瞬態響應需求；
- GM6504采用4mm2超小封裝，比一枚硬幣還小，極大緩解了光模塊的空間壓力。
三、產品矩陣
共模針對光通信不同場景需求，提供了四款產品，每款型號都有其“殺手锏”特性，還能直接替代國際競品，降低企業成本。
型號 | 殺手锏特性 | 光通信場景 | 競品對標 |
GM2506 | 8MHz可調頻/6A峰值電流 | 激光驅動器供電 | TI TPS62816 |
GM2500 | 9MHz超高頻/±1%精度 | DSP核心電源 | ADI LTC3309 |
GM6506 | 95%效率/1.5MHz頻率 | 光模塊MCU及PHY芯片供電 | MPS MPM3864 |
GM6503 | 5mm2封裝/64°C/W熱阻 | 緊湊型可插拔模塊 | TI TPSM82823 |
實測數據更具說服力：
- 效率方面：GM2506在3.3V轉1.2V/3A工況下，效率達到90.5%，比競品高出6.5%，長期使用能顯著降低能耗；
- 溫升控制：GM6503滿負載工作時，溫度僅68°C，而競品普遍超過85°C，有效避免了高溫對光模塊壽命的影響。
四、典型設計案例：400G光模塊電源方案
1.發射端：GM2500保障激光穩定輸出
發射端的EML激光器需要1.8V/4A的穩定電源，且要避開敏感頻段以減少干擾。GM2500完美契合這一需求，既能提供充足功率，又能避免信號沖突。
GM2500典型應用電路（2MHz配置）2.接收端：GM6503守護信號完整性
- GM6503：接收端的TIA放大器對電源的響應速度和穩定性要求極高，GM6503的3MHz頻率，能實時應對電流變化，保障信號完整。
- 關鍵配置：接收端的TIA放大器對電源的響應速度和穩定性要求極高，GM6503的3MHz頻率，能實時應對電流變化，保障信號完整。

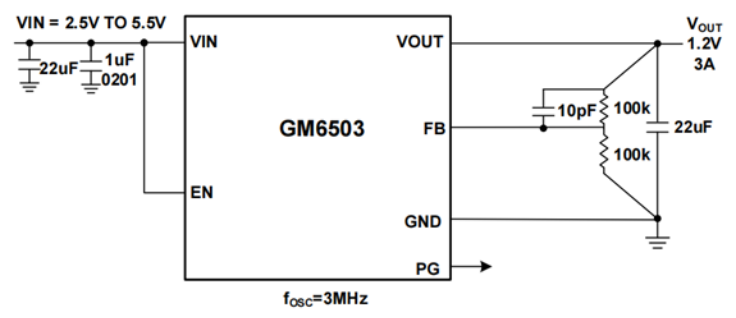

GM6503典型應用電路（3MHz配置）五、選型指南
共模為不同需求提供了針對性方案：
- 高密度設計：若追求極致空間利用率，可選擇模組GM6503和GM6506的組合，在有限PCB面積內實現多器件集成；

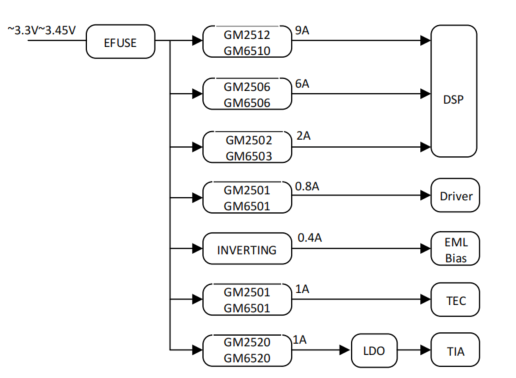

典型光模塊方案想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
