當行業普遍關注機器人的“大腦”（AI算力）和“小腦”（運動控制）時，一個更為基礎的問題正逐漸浮出水面：這些精密模塊之間，如何才能實現高效、實時的數據互通？

具身智能并非僅僅是“AI+機器人”的簡單疊加，而是要求智能體在現實世界中同步完成感知、判斷與執行。而承載這一切交互的通信網絡，正逐漸成為阻礙其從“自動化設備”進化為“自主智能體”的核心瓶頸。TSN（時間敏感網絡）技術，正成為搭建機器人“神經網絡”的理想路徑。

破解 “線纜困局”

實現機器人輕量化與高可靠性

!

現存瓶頸

//多協議并存，布線復雜低效

高端機器人內部往往同時使用CAN總線， EtherCAT，專用以太網等多種協議，導致線束錯綜復雜、布線困難、空間利用率低，且線纜磨損松動帶來故障風險。

//帶寬受限，數據傳輸效率低

傳統現場總線通常受限于帶寬和協議復雜性，難以將海量的感知數據快速、高效地上傳至需要人工智能算法支撐和數據分析的業務層。這也正是當前信息技術與操作技術難以深度融合的關鍵障礙。

TSN技術的價值

作為二層基礎傳輸技術，TSN能夠在單一物理鏈路上匯聚各類數據流，打通業務流程與現場控制之間的實時通道。例如，基于TSN與IPv6技術，可實現工控總線的統一，從而有效降低系統復雜度并顯著減少線束用量。將TSN與EtherCAT協同應用于具身智能機器人的內部通信系統，能夠在簡化布線結構的同時，確保穩定傳輸。

虹科TSN IP核解決方案

虹科TSN IP核方案旨在構建標準化的“一網融合”通信架構——允許在一根光纖或網線上，同時承載來自攝像頭（800萬至1100萬像素級）的高帶寬視覺數據流與電機的納秒級同步控制指令流。其核心在于通過全網納秒級時鐘同步與IEEE 802.1Qbv時間感知整形器機制，從根本上解決了傳統機器人內部線束雜亂、多種協議并存的物理與邏輯難題。

系統架構

時鐘同步 (IEEE 802.1AS)：

虹科TSN IP核為網絡中的所有設備（視覺傳感器、關節電機控制器等）提供精準、同步的“心跳”，這是實現精確調度的前提。

流量調度 (IEEE 802.1Qbv)：

一個通信周期被劃分為多個時間窗口，輕松實現精準調度。

專用窗口：分配給控制信號（如電機指令）。在這個窗口內，網絡只轉發這類高優先級指令，確保其確定性低時延。

共享窗口：分配給視頻流等數據。這些數據在其他窗口傳輸，與關鍵控制信號“分時通行”，互不干擾。

部署形式：

設備商可以將此IP核嵌入自己的FPGA芯片中，從而快速開發出具備TSN能力的傳感器、控制器或交換機，構建起一張標準、開放、高確定性的統一網絡。

“

應用價值

簡化系統結構：

一網融合，可在同一根光纖/網線上同時承載高帶寬視覺數據與納秒級控制指令流

顯著減輕本體重量：

大幅減少機器人內部布線 ，降低本體重量，提升能效

增強系統可靠性：

降低因線纜磨損或松動帶來的故障風險

現存瓶頸

具身智能系統的執行能力，高度依賴于設備各模塊之間的同步精度。無論是人形機器人完成復雜的精密抓取動作，還是協作機器人與人類工人進行近距離協同作業，都要求在控制指令以低延遲的方式精準送達每一個運動關節。

TSN技術的價值

TSN技術能夠?qū)⑾到y(tǒng)中的時間抖動控制在20ns內，相比傳統以太網常見的毫秒級時延，精度提升了約三個數量級。這一性能對于保障機器人多關節的高速協同運動與微秒級執行精度至關重要，是實現復雜動態平衡控制與精細操作的核心基礎。

虹科TSN IP核解決方案

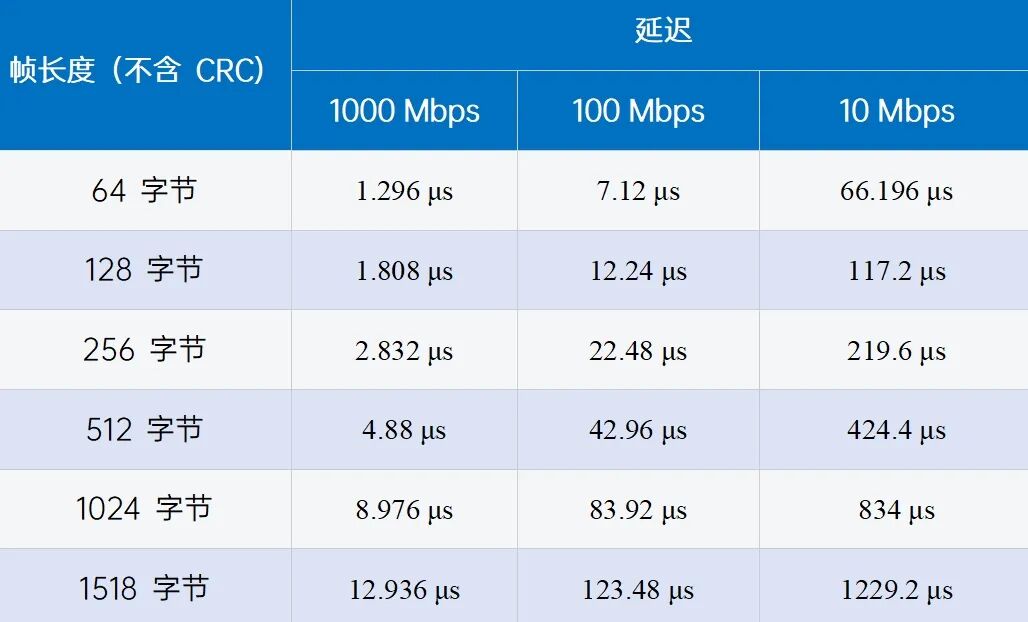

虹科TSN IP方案具備超高精度同步，在減少轉發延遲上，能達到下述水平：

在調度和同步能力上，虹科TSN IP核方案可通過IEEE 802.1Qbv門控機制，為控制信號開辟“專用通行時間窗”，從根本上避免網絡擁塞帶來的延遲不確定性。

消息的調度精度: IEEE802.1Qbv精度?！?6ns

轉發隊列的門控精度: IEEE802.1Qbv精度?！?6ns

同步和實時能力:同步和實時能力: IEEE802.1AS的時間同步精度。±50ns以內，最好情況可達到十幾ns甚至更低。

應用價值

賦能高端制造與高危作業

在毫米級精度要求的工業精密裝配、柔性產線以及高危復雜環境下的智能化巡檢等關鍵應用場景中，TSN所提供的確定性通信能力，是保障任務執行成功率和系統運行安全性的關鍵技術基礎。

革新系統構架

構建可擴展的系統協同能力

!

現存瓶頸

傳統機器人多為“信息孤島”，難以無縫融入工業互聯網，多機協同、遠程控制等場景缺乏統一的確定性通信架構。

虹科TSN IP核方案

靈活的開發和移植：

通過端和交換的方案，設備商可以靈活部署在實際應用的各個節點，提升靈活性。

長距離“三網合一”：

通過更高帶寬和TSN光纖網絡實現遠程實時操控與高清視頻、背景數據同步傳輸，承載機器人高清視覺數據

群體智能基礎：

為具身智能操作系統等“大腦-小腦協同”類腦架構提供確定性通信底座

經過行業和市場驗證：

通過了多個行業測試床和多種測試儀的一致性測試認證，可以提供更高精度和更高性能的通訊質量。

結語

Conclusion

TSN在具身智能領域的應用，并非簡單的技術移植，而是一場關于系統架構的深度重構。它通過融合標準、確定時延與超高帶寬，為具身智能體構建了高效協同的“神經系統”。

虹科TSN IP核方案以納秒級同步與一網融合技術，破解了具身智能“線纜混亂、控制延時、數據孤島”三大瓶頸。它通過減少50%布線實現機器人輕量化，以20ns同步精度支撐精細操作，打通感知-執行閉環，為從單體智能邁向群體協同構建了確定性通信底座。
