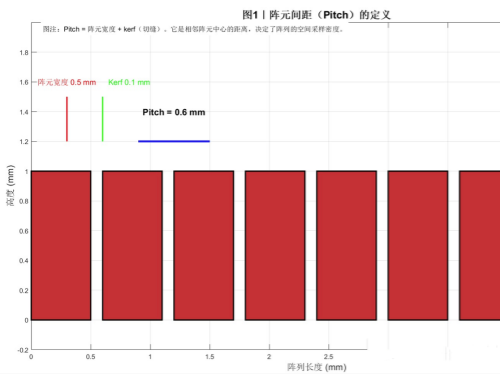

在相控陣超聲檢測中，大家往往關注陣元數量、頻率、帶寬這些參數。但有另一個同樣關鍵的指標，容易被忽視，卻直接決定了圖像是否“干凈”——它就是陣元間距，也叫pitch。

陣元間距不會直接影響分辨率或穿透深度，但它會悄悄做一件麻煩事：制造偽影。其中最典型、最讓人頭疼的，就是柵瓣。

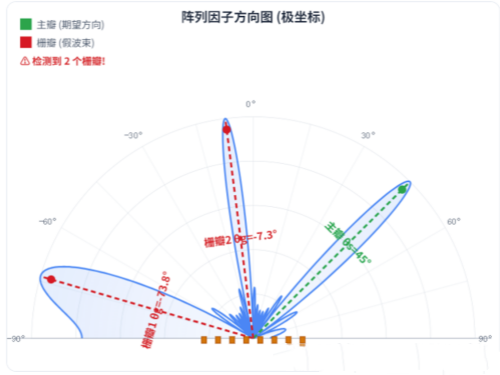

柵瓣是什么?簡單說就是“走錯方向的波束”

正常情況下，相控陣探頭通過控制各陣元的發射延時，讓聲波疊加形成一個主波束，指向你關心的方向。但如果陣元間距過大，除了主波束之外，系統還會“無意中”發射出另外一束甚至多束能量很強的波——它們射向了完全錯誤的角度。這些多余波束，就叫柵瓣。

你可以這樣想象：你只想朝正前方打一束聚光燈，但因?yàn)闊糁榕诺锰。瑑蛇吘尤灰裁俺隽藘墒鴱?qiáng)光。這就不是“精準照亮”，而是“到處亂照”了。

柵瓣帶來的后果：假缺陷、真干擾

柵瓣發射出去的能量，會在工件內部正常傳播，并遇到結構、邊界或缺陷后反射回來。接收端分不清這束回波是主波束產生的還是柵瓣產生的，于是會在屏幕上錯誤的位置顯示出一個不存在的“反射體”。結果就是：

- 假缺陷：明明沒有裂紋，圖像上卻多處亮點。

- 掩蓋真缺陷：柵瓣回波與真實缺陷信號混疊，導致漏檢或誤判。

- 圖像信噪比嚴重下降，整個畫面雜亂，無法信任。

陣元間距如何決定柵瓣的“大小”

根據超聲相控陣的基本原理，陣元間距必須滿足一個約束條件：不大于波長的一半。這個條件來源于避免柵瓣出現的數學準則——具體推導可以不用深究，但結論很明確：當陣元間距大于半波長時，柵瓣就會開始出現;間距越大，柵瓣的幅度越強、位置越偏離主波束、對圖像的污染越嚴重。反之，間距控制在半波長或更小，柵瓣幾乎可以被抑制到忽略不計。

所以，企業在設計相控陣探頭時，會根據最高工作頻率對應的波長來反推允許的最大陣元間距。例如，5MHz探頭在鋼中的波長約1.18mm，半波長約0.59mm。如果陣元間距做到0.6mm以上，柵瓣風險就會明顯上升。這也是為什么高頻率、高分辨率相控陣探頭往往陣元更密、工藝難度更高。

大禹電子的建議

如果您在使用相控陣設備時發現圖像中出現詭異的“偽影”，或者對標準試塊上某個已知反射體出現了多余的回波，不妨懷疑一下柵瓣。而作為系統集成方或最終用戶，最應該做的是：在選購相控陣探頭時，向供應商確認陣元間距是否滿足不大于半波長。這是從源頭避免柵瓣干擾的最有效手段。

大禹電子在相控陣換能器設計過程中，嚴格控制陣元間距與頻率的匹配關系，并通過仿真與實測雙重驗證，確保主波束干凈、偽影可控。我們不只賣探頭，更幫您“濾掉”不該出現的那束光。
