智能制造升級加速，AGV機器人、安防監控、工業檢測等場景中，多路高清視頻協同采集需求激增，但很多方案通常陷入“同步差、易丟幀、成本高”的困境！別愁，基于瑞芯微RK3562國產處理器的多路MIPI視頻采集方案，低成本搞定這個難題，讓多路采集更清晰、更實時。

▍功能強大 采集流暢

ISP圖像處理

RK3562的ISP32-lite模塊支持標準的Sensor圖像數據處理，包括自動白平衡、自動曝光、Demosaic、壞點矯正及鏡頭陰影矯正等基本功能，也支持HDR、去霧、降噪等高級處理功能。

基于RKISP2.x Tuner ISP圖像參數調試工具，能夠?qū)z像頭采集的原始圖像進行標定與優化，通過IQ參數文件，讓畫面更清晰、色彩更精準，再傳輸至顯示設備。

更貼心的是，RKISP2.x Tuner自帶全套調試工具：用抓圖工具拍攝RAW圖，通過標定工具完成基礎模塊標定，連接設備即可在線調試ISP參數，無需復雜操作，大幅降低開發門檻。

視頻采集顯示

方案基于Linux的V4L2采集1080P的攝像頭畫面，通過RGA進行圖像縮放和拼接處理，最終利用DRM框架將處理后的整個畫面進行顯示。

（1）采集圖像：V4L2是用于支持?jǐn)z像頭和視頻設備的框架，其提供了一組API和驅動程序接口，用于在Linux系統中進行視頻采集、視頻流處理和視頻播放等操作。

（2）縮放拼接：RGA是?個獨立的2D硬件加速器，可?于加速點/線的繪制，執行圖像縮放、旋轉、alpha混合等常?的2D圖形操作。

（3）圖像顯示：DRM是Linux內核的一個子系統，負責與GPU進行交互。用戶空間程序可以使用DRM的API向GPU發送命令和數據并執行諸如配置顯示器模式設置之類的操作。

▍4路視頻采集演示

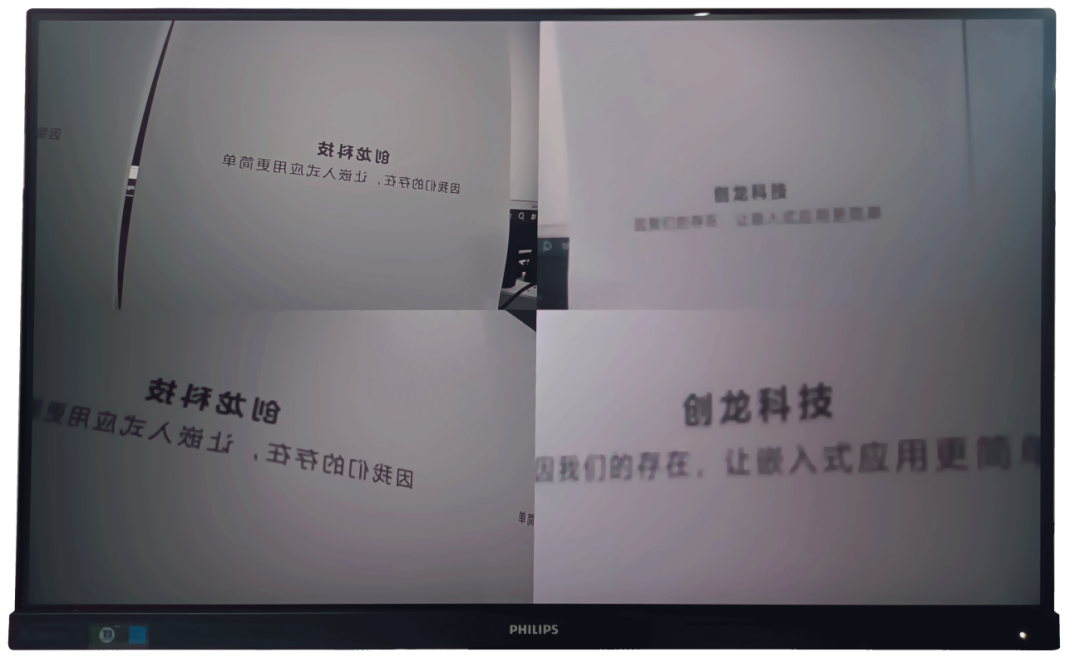

以下通過具體案例，演示如何通過V4L2實現4路視頻采集功能。

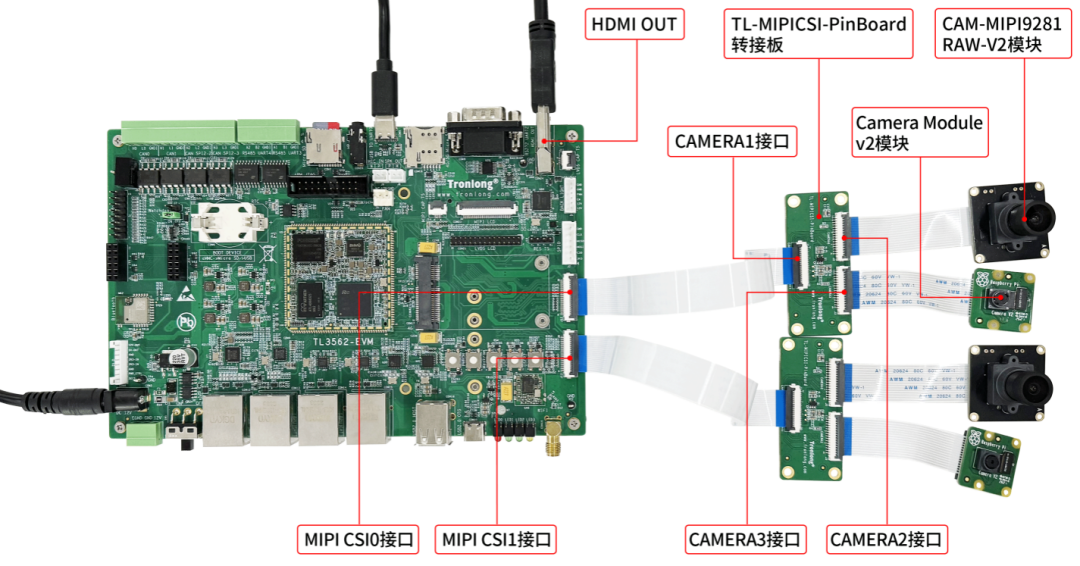

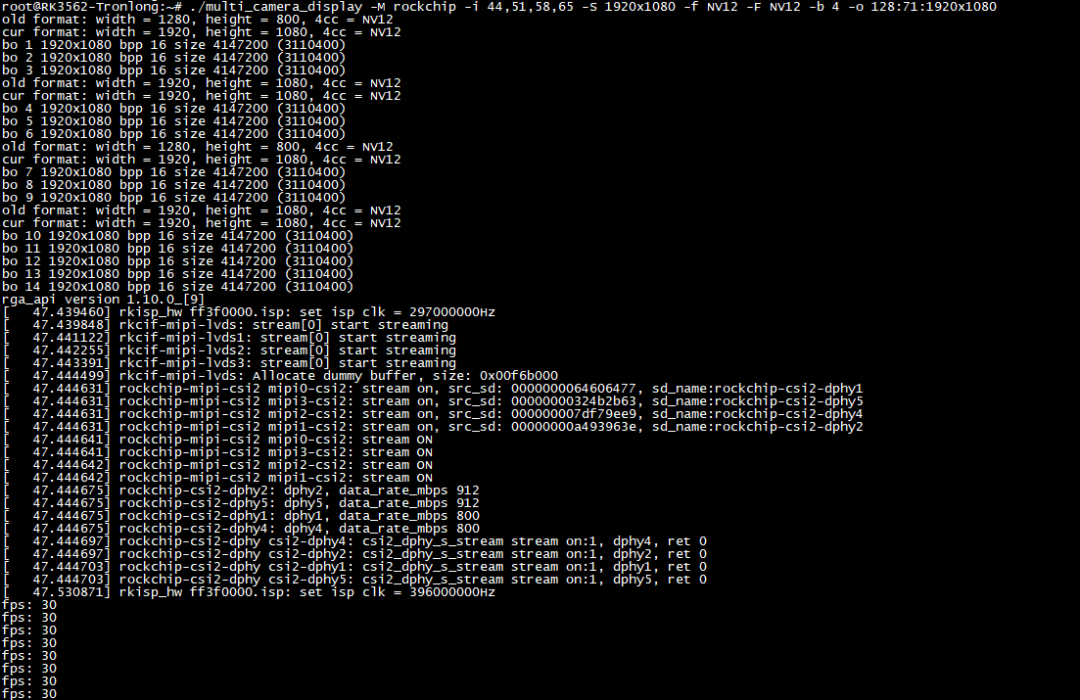

將創龍科技RK3562評估板、MIPI轉接板、MIPI攝像頭、HDMI顯示屏進行連接，將案例multi_camera_display可執行程序拷貝至評估板文件系統任意目錄下。執行如下命令采集視頻，并輸出至顯示設備。

使用攝像頭采集PC機顯示屏的在線秒表圖像，經過處理后再將圖像進行顯示。PC機顯示畫面與評估板顯示畫面的時間差，即為時延。進行單路視頻采集和4路視頻采集時延測試，得到的時延結果如下表所示。

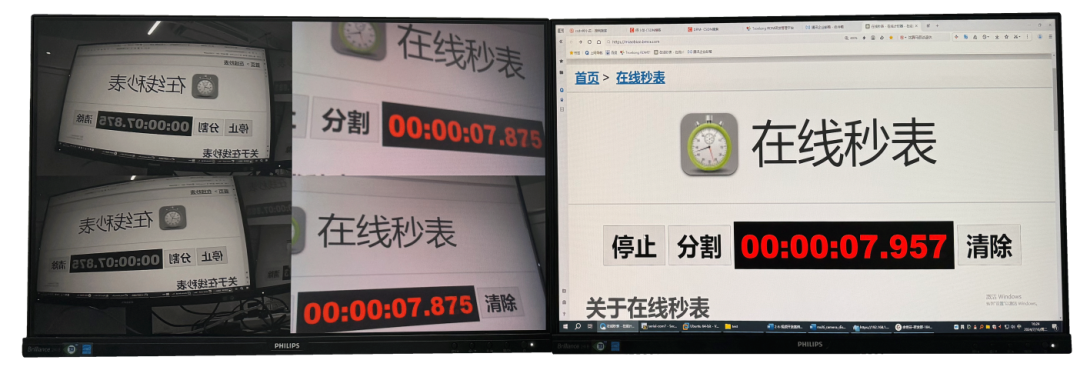

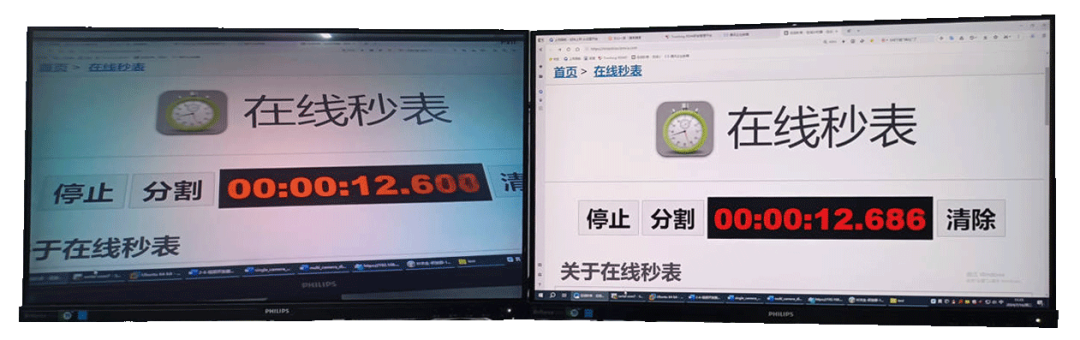

單路視頻采集時延測試界面 4路視頻采集時延測試界面

實測數據可見，即使開啟4路視頻同步采集，時延仍控制在85ms以?xún)?nèi)，同步性能出色，滿足常見工業應用場景的實時性需求。

國產芯片 + 簡易操作 + 高實時性，RK3562多路MIPI視頻采集方案，幫你告別同步差、丟幀煩惱，低成本實現工業視覺升級！
