本文主要講述基于互連層的2.3DIC集成。

基本結構

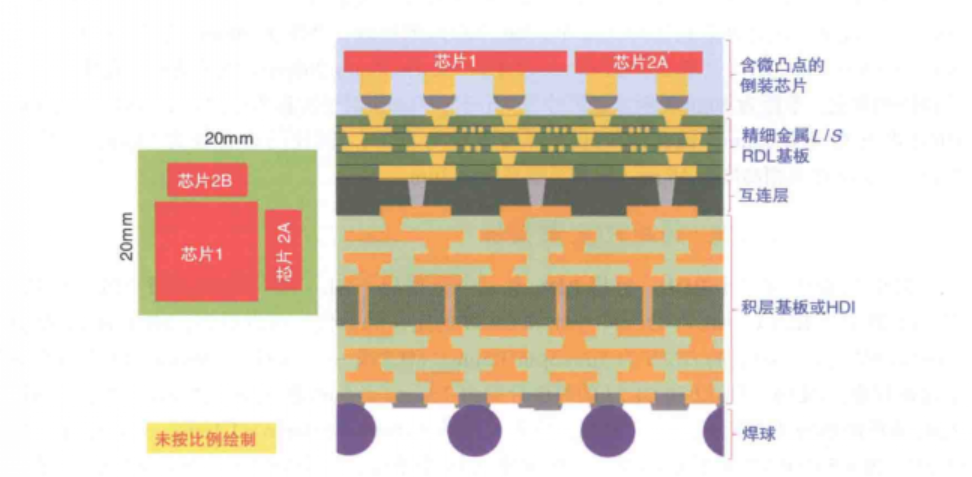

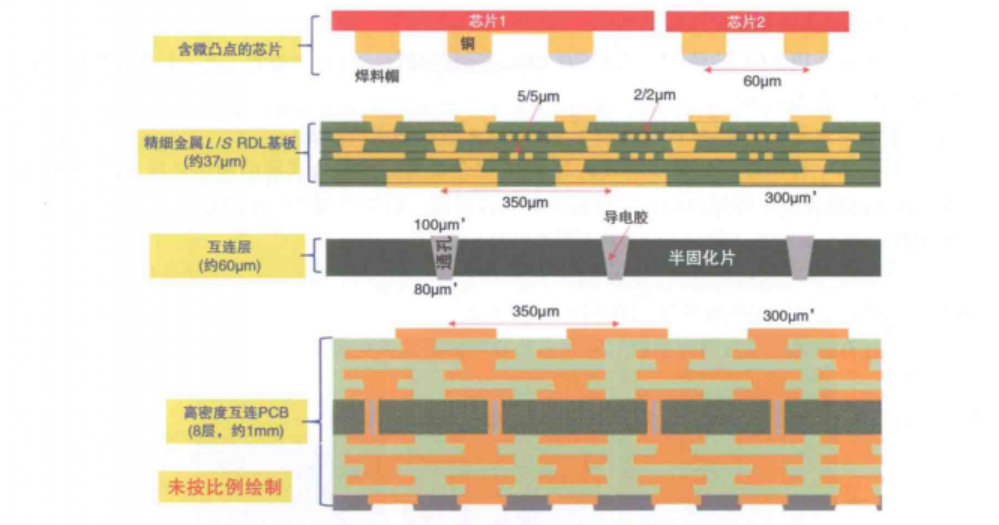

圖1為高密度有機混合基板上芯粒異質集成的俯視圖和截面圖。它由4個主要部分組成:①含微凸點的芯片;②精細金屬L/S RDL基板或有機轉接板(約37um厚);③互連層(約60um厚);④HDI印制電路板(PCB)(約1mm厚)，如圖2所示。

測試芯片

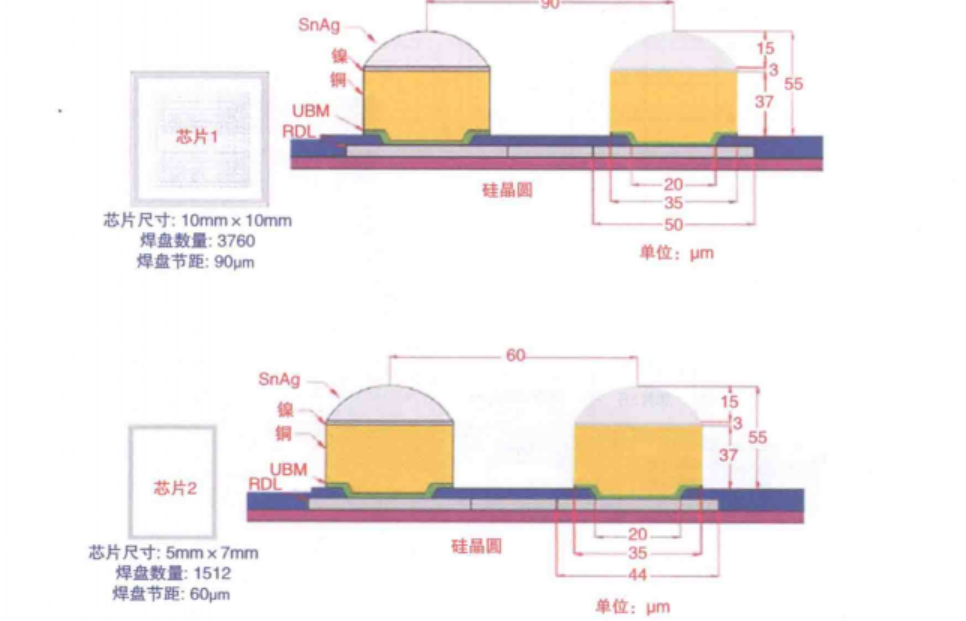

使用的測試芯片如圖3所示?？梢钥吹?，大芯片(芯片1)的尺寸為10mm×10mm×150um，其上以菊花鏈形式排布3760個面陣列焊盤，節距為90um，銅焊盤的尺寸為50um×50um。小芯片(芯片2A和2B)的尺寸為7mm×5mm×260um，以菊花鏈形式排布1512個面陣列焊盤，節距為60um，銅焊盤尺寸為44um×44um。對于所有芯片，Ti/Cu (0.1um/0.2um)UBM焊盤直徑為35um，鈍化層(PI2)開窗直徑為20um，銅柱凸點直徑為35um，高度為37um，SnAg焊料帽高度為15um，阻擋層鎳高度為3um。

精細金屬線寬/線距RDL轉接板

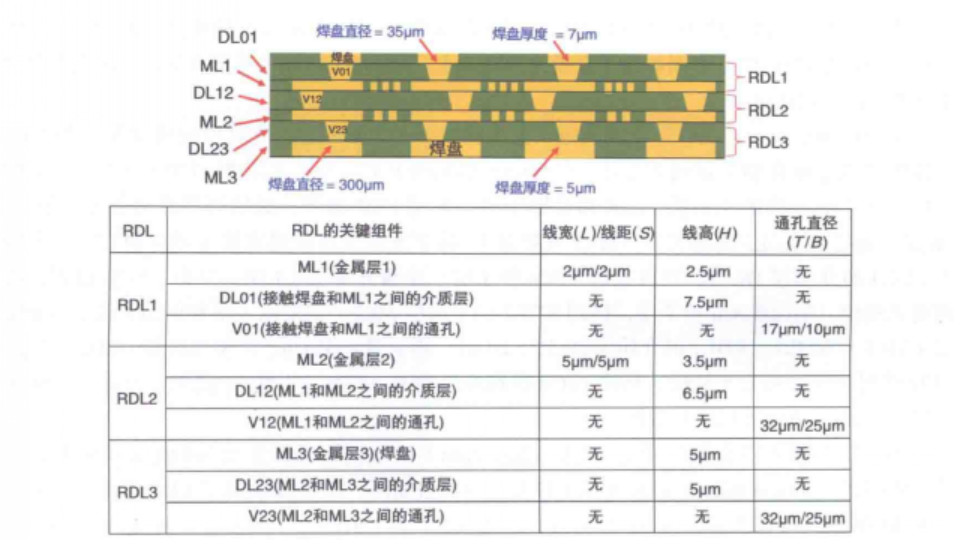

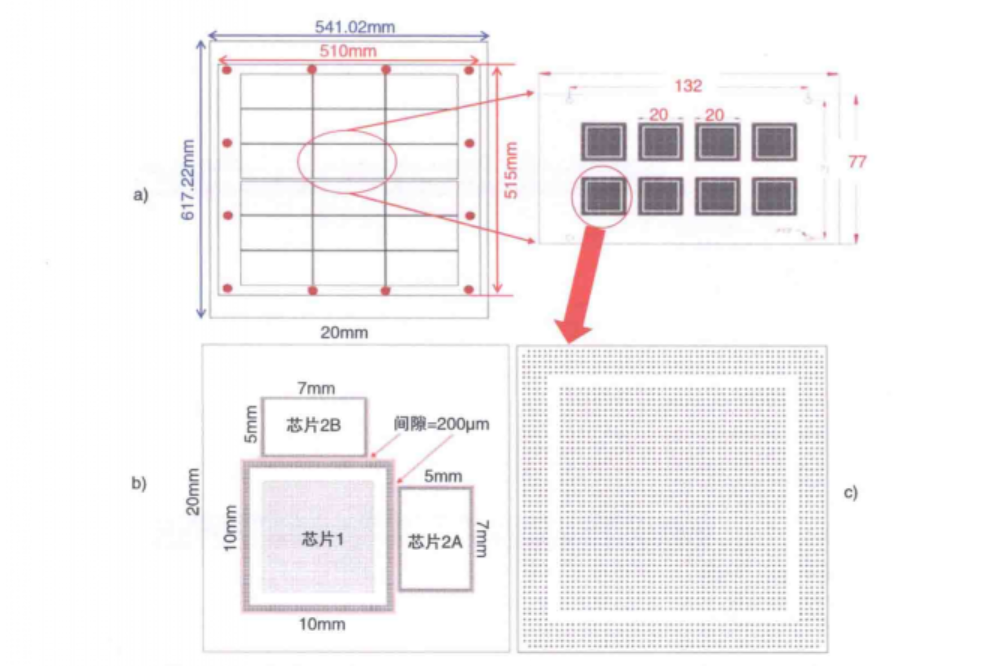

RDL基板中有三個RDL，每層RDL由一個金屬層(ML)和一個介質層(DL)組成。圖4展示了RDLx、MLx、DLxy、Vxy和L/S/H的定義和數值?？梢钥吹?，ML1的L/S/H為2um/2um/2.5um，ML2 的 L/S/H為5um/5um/3.5um。ML3是一個直徑為300um、厚度為5um的接觸焊盤。DL01、DL12和DL23的厚度分別為7.5um、6.5um和5um。圖5a展示了制作RDL基板的臨時支撐面板?？梢钥吹剑姘宄叽鐬?15mm×510mm×1.1mm，是熱膨脹系數(CTE)為8.5×10??/°C的玻璃面板。面板被分成18個條帶，每個條帶(132mm×77mm)有8個(20mm×20mm)RDL基板。因此，一次曝光可以制作用于432顆芯片的144個異質集成封裝的RDL基板。圖5b、c展示了一個單獨的混合基板的正面和背面。正面有2×1512+3760=6784個焊盤(見圖5b)，用于將芯片與精細金屬L/S RDL基板進行鍵合。背面有2780個銅焊盤(直徑為300um),節距為350um(見圖5c)。這些焊盤用于互連層之間的連接。

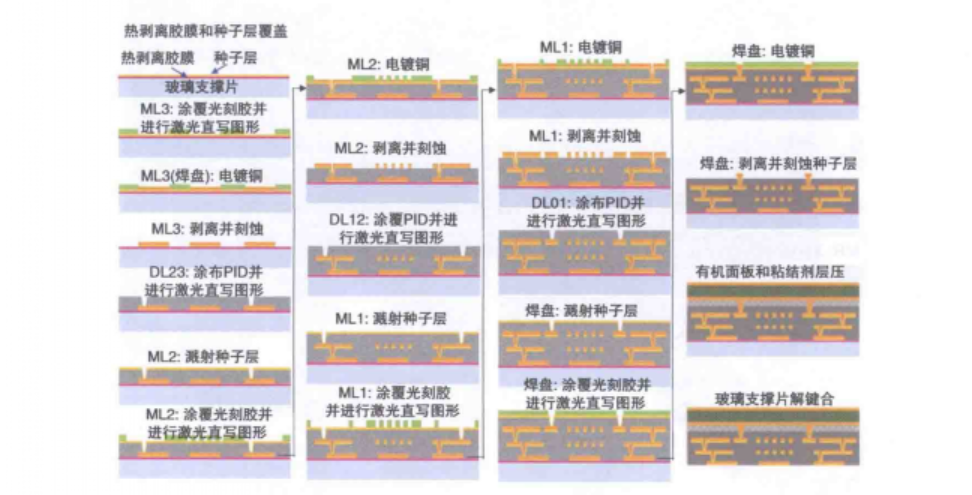

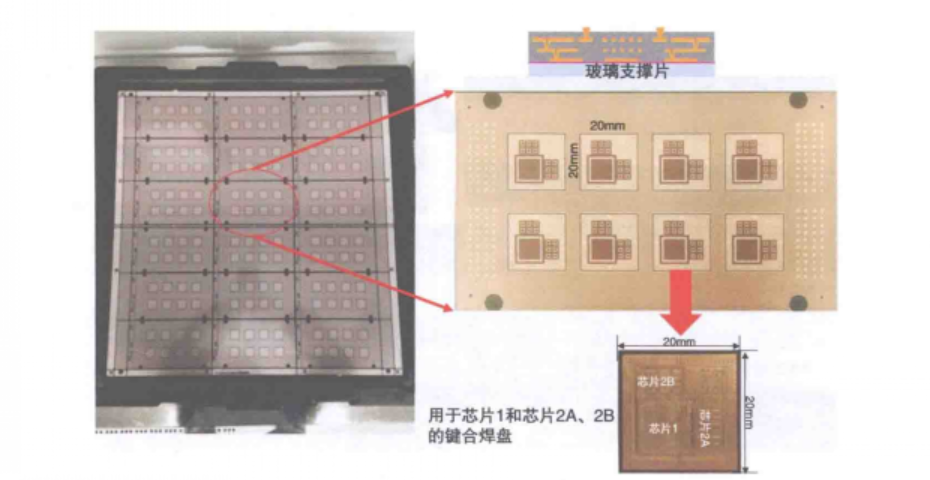

制作精細金屬L/S RDL基板的關鍵工藝步驟如圖6所示。首先將可剝離膠膜(犧牲層)采用狹縫式涂布在臨時玻璃支撐片(515mm×550mm)上，然后采用PVD沉積一層Ti/Cu種子層，之后進行涂覆光刻膠、LDI和顯影工藝，再用ECD鍍銅，最后剝離光刻膠并刻蝕Ti/Cu層，就得到RDL3的金屬層(ML3或焊盤)。接下來繼續用狹縫式涂布PI和LDI工藝制作RDL3的介質層DL23。然后濺射Ti/Cu種子層、涂覆光刻膠、LDI、顯影、ECD鍍銅，再剝離光刻膠、刻蝕Ti/Cu種子層，得到RDL2的金屬層ML2。重復以上步驟得到RDL1的金屬層(ML1),RDL2、RDL1的介質層DL12、DL01。再次濺射Ti/Cu、涂覆光刻膠、LDI、顯影、ECD鍍銅，繼續剝離光刻膠、刻蝕Ti/Cu得到芯片的鍵合焊盤(引線)。圖7展示了144個三層(20mm×20mm)RDL基板。

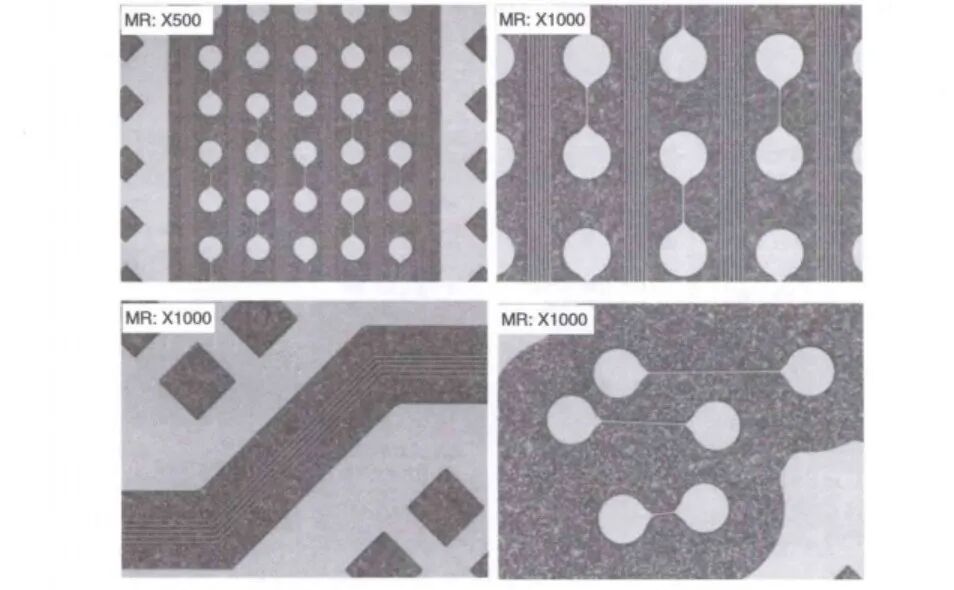

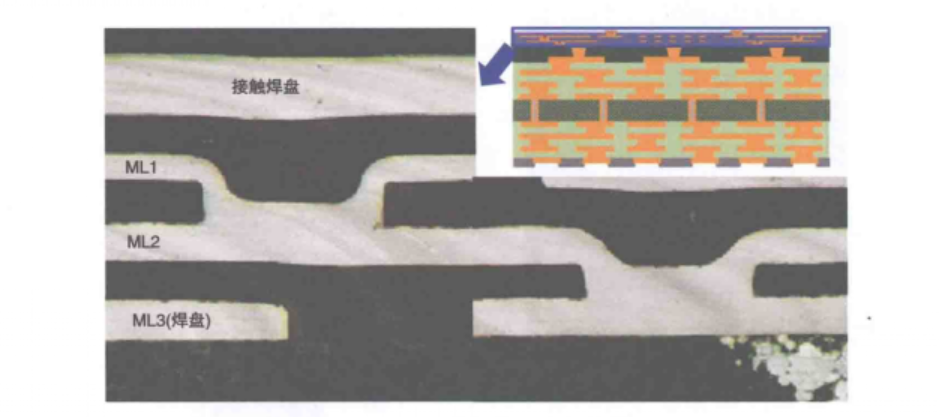

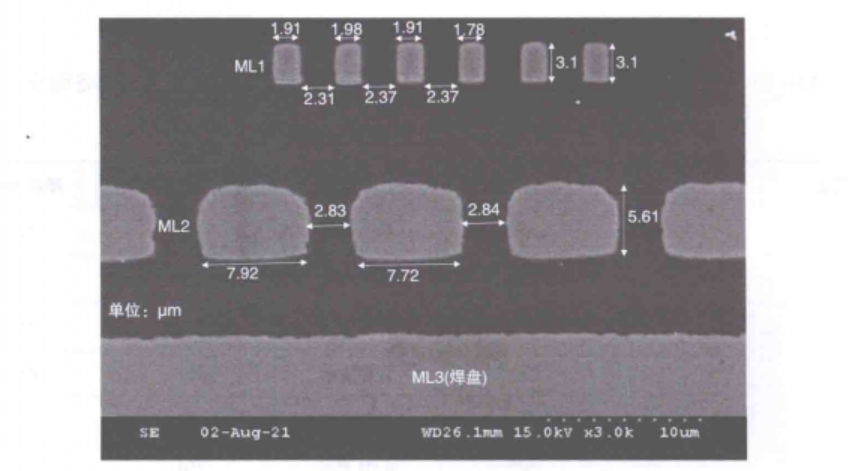

圖8和圖9分別展示了(L/S=2um/2um)RDL基板頂面放大500倍和1000倍的光學顯微圖像(optical microscope，OM)以及典型的截面圖。圖10展示了RDL基板截面的典型SEM圖像。可以看到:①對于ML1，線寬(L)為1.91um、1.98um、1.91um和1.78um,接近目標值(2um),線距(S)為2.31um、2.37um和2.37um，相對接近目標值(2um)，線高(H)為3.1um 和3.1um，接近目標值(2.5um);②對于ML2,L為7.92um 和7.72um，與目標值(5um)相差較大，S為2.83um和2.84um，與目標值(5um)相差較大，H為5.61um，與目標值(3.5um)相差較大;③對于ML3，H為8.31um，也與目標值(5um)相差較大。因此還有改進的空間，例如更好地估算光刻膠、LDI、ECD銅、銅刻蝕等環節的補償量。

互連層

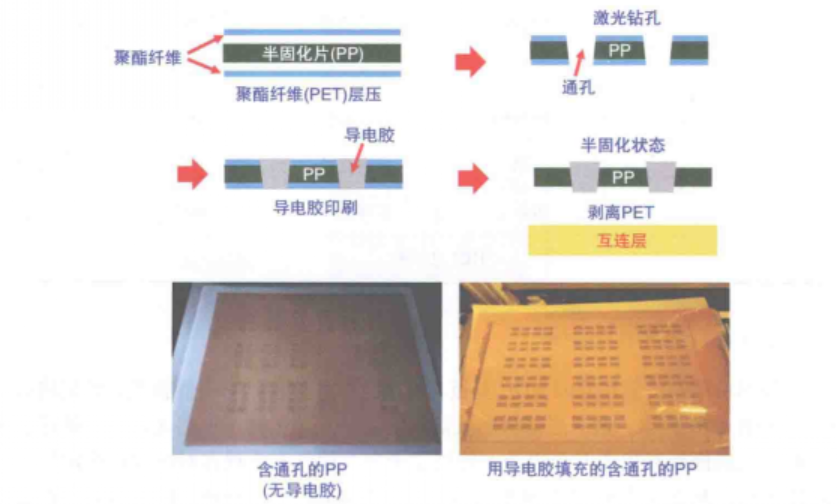

圖11展示了互連層。首先，在半固化片(prepreg，PP)的兩側層壓聚酯纖維(polyester，PET)，通過激光鉆孔形成通孔并將導電膠印刷填充，隨后剝離PET?；ミB層的導電膠和PP都處于半固化(β-stage)狀態。

高密度互連(HDI)印制電路板(PCB)

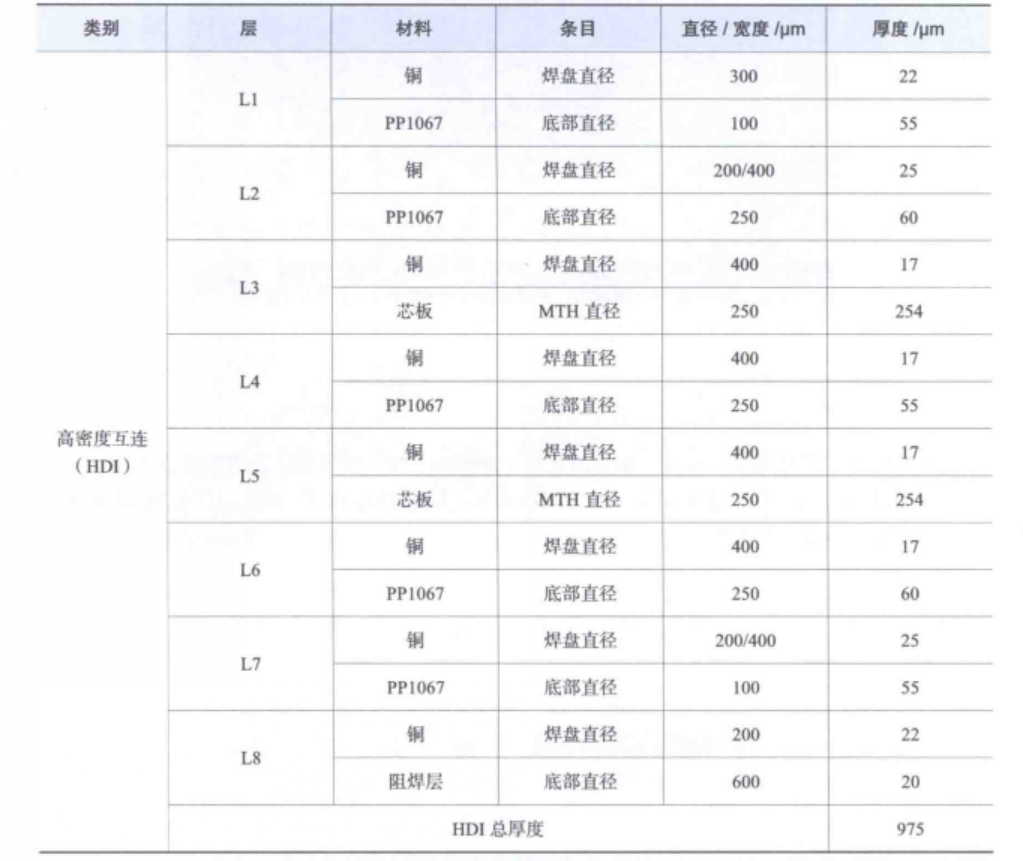

圖2和表4.5所示的厚度為975um的HDI PCB共8層，采用傳統工藝制備而成。

混合轉接板的最終組裝

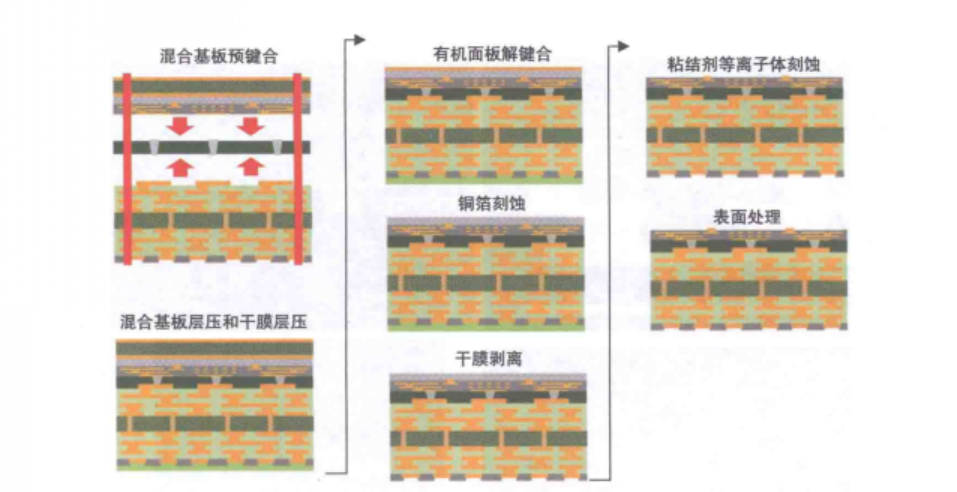

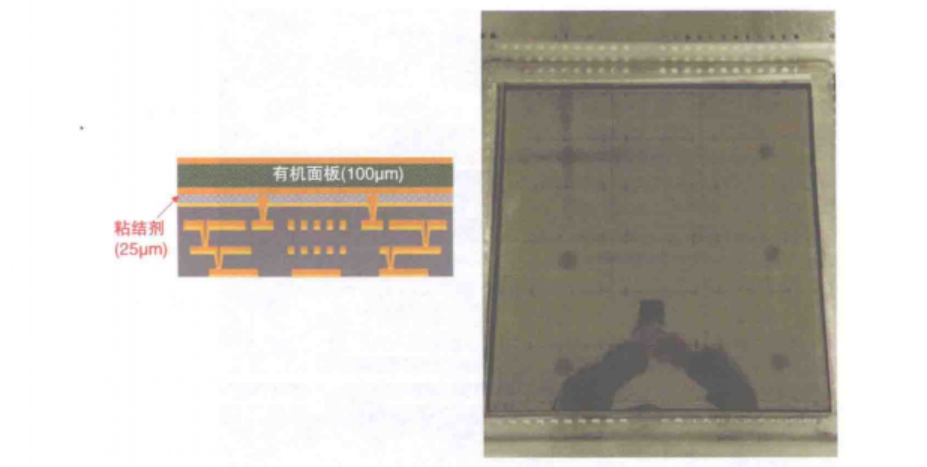

首先，使用粘結劑將制作好的RDL基板與玻璃支撐片連接到有機面板上，然后將玻璃支撐片解鍵合，如圖12所示。這三層基板的關鍵最終組裝工藝步驟(見圖13)是通過熱壓鍵合實現的。在這三層面板基板的四個邊緣上使用了十多個銷釘來實現其對準和正確定位。在熱壓鍵合(層壓)后，互連層的PP和導電膠完全固化(C-stage)，銷釘被移除。然后，在混合基板的底部進行干膜層壓，并解鍵合有機面板。接下來進行銅箔刻蝕、干膜剝離、粘結劑等離子體刻蝕和表面處理。

最終組裝

在混合基板準備好之后，可以進行芯片與混合基板的鍵合和底部填充。圖14展示了在混合基板上進行的3顆芯片異質集成的典型示例。
