在晶振的頻率譜系中，500KHZ是一個很有意思的存在。它不像32.768K那樣專屬計時，也不像兆赫茲級晶振那樣為高速而生。它穩穩地卡在低頻與中高頻的過渡地帶，像一把萬能鑰匙，悄然出現在數字邏輯時序、串行通信波特率基準、電源PWM控制、乃至某些音頻采樣電路的主時鐘上。

正是這種“承上啟下”的通用性，讓500KHZ成為許多成熟工業電路板上難以替代的時鐘心臟。而作為深耕晶振制造二十多年的源頭廠家——億晶振業電子，我們不僅把 500KHZ DIP14長方形有源晶振 作為標準品常年備貨，更能將它的精度一路推高到±0.1PPM（25℃）。無論你是在做日常的工控維護，還是在攻關計量級的高端設備，這篇文章都值得一讀。

為什么500KHZ在DIP14封裝里如此經典？

很多工程師第一次接觸直插有源晶振，就是從一顆長方形的DIP14 500KHZ開始的。DIP14全尺寸封裝（20.32*12.5*7MM） 在500KHZ這個頻率點上有著天然的物理適配性：石英晶片尺寸適中，振動模式穩定，封裝腔體提供了充裕的空間來緩沖熱應力和機械應力。相比同頻率的貼片方案，DIP14在抗干擾、散熱和長期老化漂移方面有著結構級的優勢。如果標準的7MM高度不適合你的機箱，億晶振業還可以定制5MM的極致高度。

兩套精度方案，一筆訂單全搞定

億晶振業的500KHZ DIP14有源晶振，不走“一刀切”的路線。你可以根據項目對時鐘精度的實際需求，靈活選擇兩個檔次：

常規精度方案（高性價比，覆蓋大多數場景）

常溫頻差：默認±20PPM，可選范圍±10PPM至±50PPM

溫度頻差：默認±30PPM，可選范圍±10PPM至±50PPM

工作溫度：默認-20℃至70℃，也可選-10℃至60℃或-40℃至85℃

這套參數對于工業控制、通用數字時序、通信基準等場景來說，性能已經足夠穩健，且成本友好。

高精度方案（計量級應用首選）

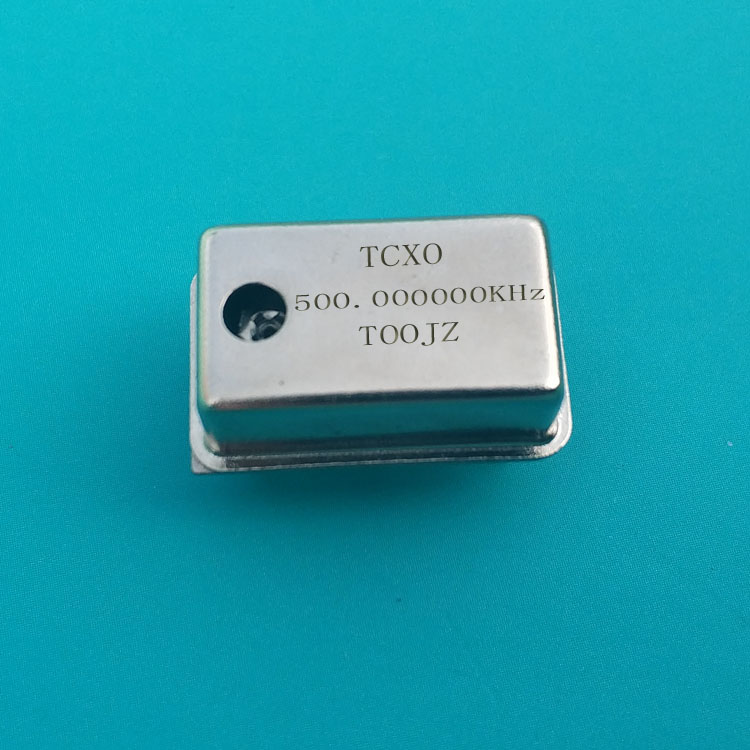

25℃恒溫環境下，工作精度可達 ±0.1PPM

±0.1PPM是什么量級？假設一個500KHZ的理想時鐘周期是2微秒，±0.1PPM的偏差意味著每個周期只差0.2皮秒，累積到一整秒也只有0.1微秒的漂移。這種精度的晶振，通常用在需要極高頻率基準的測量?jī)x器、校準設備或特定科研裝置中。需要此精度等級的客戶，請務必下單時明確告知客服，我們將啟動精度優先的晶片篩選和封焊專線工藝。

電氣參數快查表

頻率：500KHZ

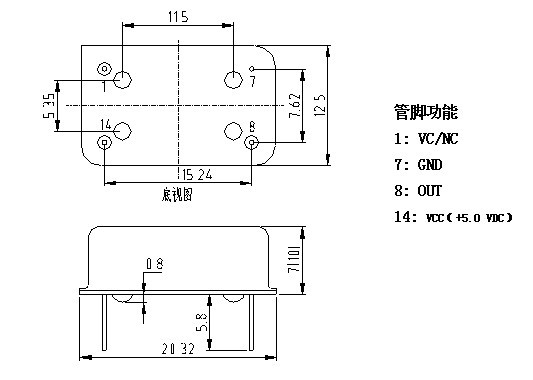

封裝：DIP14全尺寸，長方形20.32*12.5*7MM（高度可定制5MM）

供電電壓：1.8V、2.5V、3.3V、5V可選，默認出貨3.3V

輸出波形：默認方波，TTL和CMOS兼容

波形自檢技巧：用萬用表直流電壓檔測輸出腳，方波輸出直流電壓一般是電源電壓的50%。5V供電時約2.5V，3.3V供電時約1.65V。現場快速排查夠用了

工作電流：一般小于50mA，具體數值請下載規格書核對

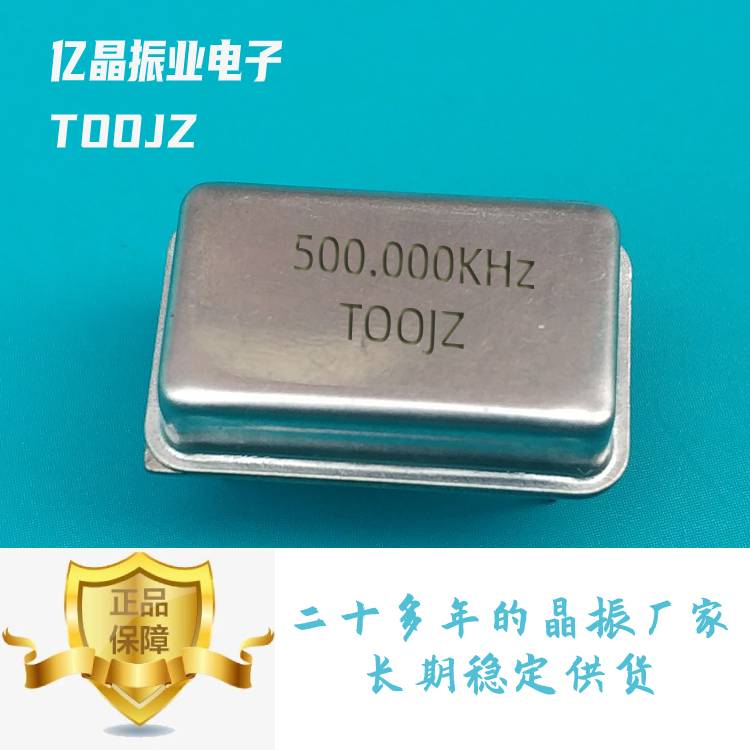

印字須知：印字上小數點后面“0”的個數是編碼規則，與頻率精度無關，無需糾結

安裝與使用，三條安全鐵律

電壓波動小于10%。晶振不是電源模塊，瞬間的電壓過沖是直接擊穿的常見原因。

靜電防護必須到位。焊接和拿取時請佩戴防靜電手環，工序上把它當成MOS管對待。

腳位核對是第一道工序。DIP14直插晶振外殼正面有定位點，對應第一腳為直角。直插晶振第一腳為懸空（NC），默認不含三態功能，上電即起振，無需額外控制。如果你需要三態功能（高電平或懸空才工作，低電平停止），務必下單時備注。貼片晶振的規則恰恰相反，默認含三態功能，采購時請注意區分。

億晶振業電子，不止一顆500KHZ

雖然今天的主角是DIP14的500KHZ，但我們的定制頻率范圍覆蓋20KHZ到800MHZ的廣闊頻段，封裝形式也從傳統直插延伸到現代貼片，滿足不同世代的PCB設計需求：

直插封裝：DIP14全尺寸（長方形20.32*12.5*7MM）、DIP08半尺寸（正方形12.8*12.8*6.8MM），均可定制5MM高度

貼片封裝：7050（7*5*1.4MM）、5032（5*3.2*1.3MM）、3225（3.2*2.5*1.2MM）

二十多年源頭生產，不炒貨、不斷供。質量穩定、交期快速，是我們對每一位客戶最樸素的承諾。

以上任何參數有特殊要求，或需要索取詳細規格書，請直接聯系客服。量大價優。

——億晶振業電子，二十多年只專注晶振制造。從20KHZ到800MHZ，從±20PPM到±0.1PPM，你的每一個頻率需求，都能在這里找到穩妥的答案。
