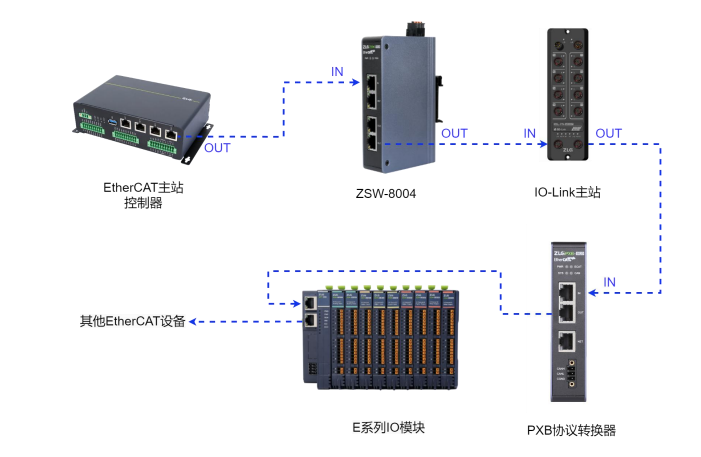

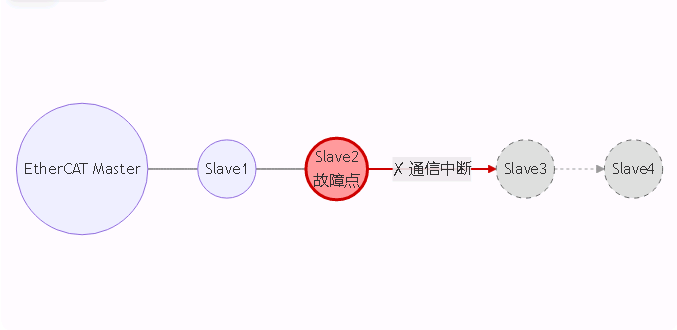

然而，線型拓?fù)涞奶匦詫?dǎo)致其弱點相當明顯：整個網絡就是一條馬路，如果其中一點堵死（中間節點的斷電、故障等），后續所有從站都無法正常工作，也就是單點故障難題。同理，當故障發生時，線性結構無法精確定位故障發生的節點，排查故障的過程也無法使用后續的設備。同時，設備在網絡上存在排列順序，導致其物理擺放位置受到了限制。

?EtherCAT 分支器解決線型布局痛點

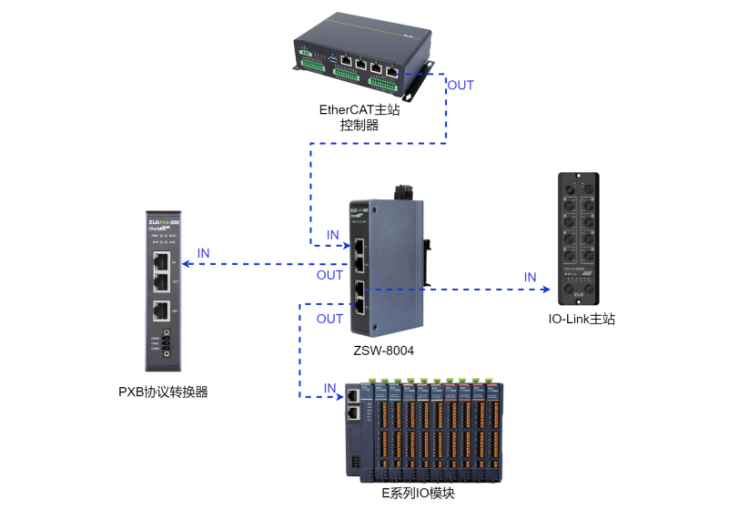

EtherCAT 分支器的本質是一個具備多端口轉發能力的從站設備。它接收上一級設備的數據，通過內部的邏輯處理完全復制并轉發給下一級設備。它在EtherCAT 網絡中主要發揮了優化拓?fù)涞淖饔?，讓傳統的線型網絡變成星型網絡。

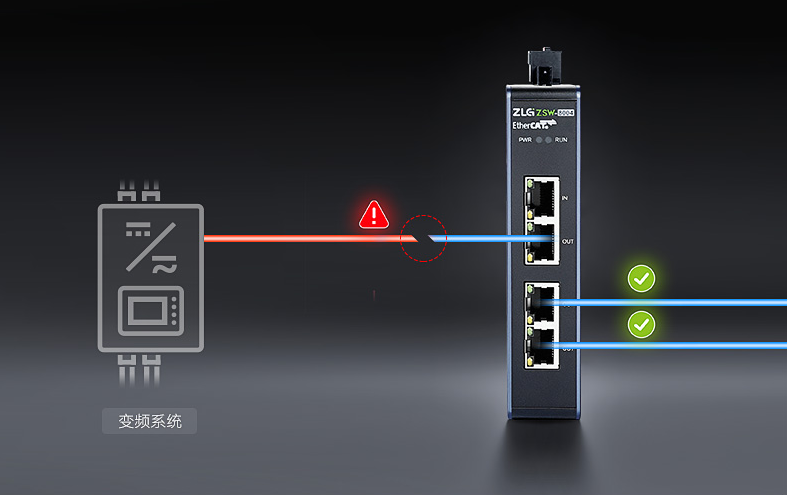

在分支器構成的星型拓?fù)浣Y(jié)構下，分支器的各個支路上的連接狀態相互獨立，互不干擾。當分支器上某一支路出現故障時，不會影響其他支路的工作狀態。

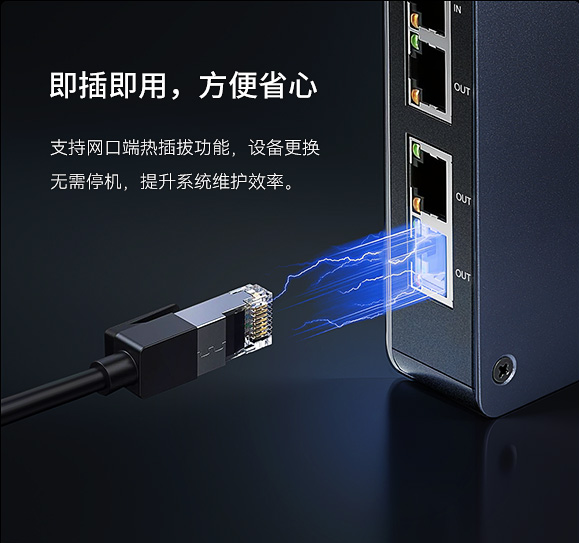

出現故障后，分支器支持網口端熱拔插功能，意味著可以單獨斷電檢修，提升故障排除效率。在故障排查期間其他支路設備完全可以正常使用不受影響，提升整個系統的維護效率。

線型拓?fù)涞臄U(kuò)展受制于可靠性，設備越多，線型拓?fù)溥@種串聯結構的可靠性越低。分支器可有效隔離故障，相比于線型拓?fù)淦淇煽啃愿撸O(shè)備擴展基本上受制于分支器本身端口數。
?EtherCAT 分支器解鎖工業網絡拓?fù)渥杂?/strong>

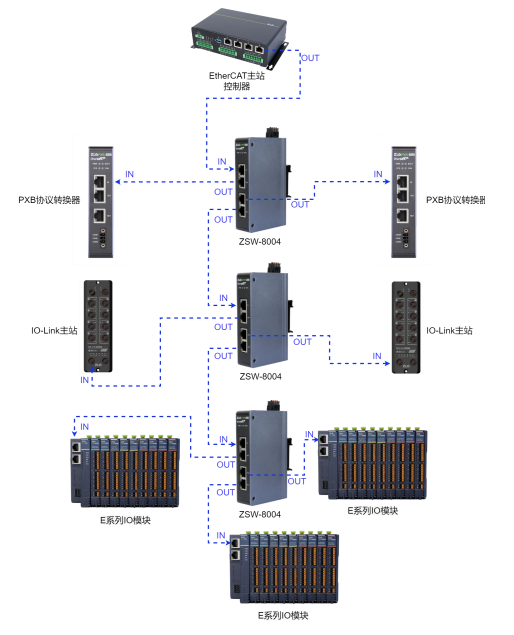

EtherCAT 分支器支持級聯擴展，可以發展成樹型組網。單個分支器基本是1個輸入，3、5、7個輸出，上文也有提及星型拓?fù)涞臄U(kuò)展無法超出端口數量。使用可級聯的分支器構建的樹形拓?fù)浯蚱屏硕丝谙拗?，這種拓?fù)淇芍С值脑O(shè)備數將受限于EtherCAT網絡的本身特性如總設備數、通信周期等。

顯然使用分支器的樹形拓?fù)浣Y(jié)構更為靈活，可適配更復雜的工業環境，解決大規模、復雜情況的設備接入難題，是實現高可靠性高復雜度的工業級網絡的良好方式。
