APView400電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照 IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、 事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數 的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準 A 級要求，能夠滿 足 35kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據 中心、交通建筑等行業的電能質量監測。19821800313

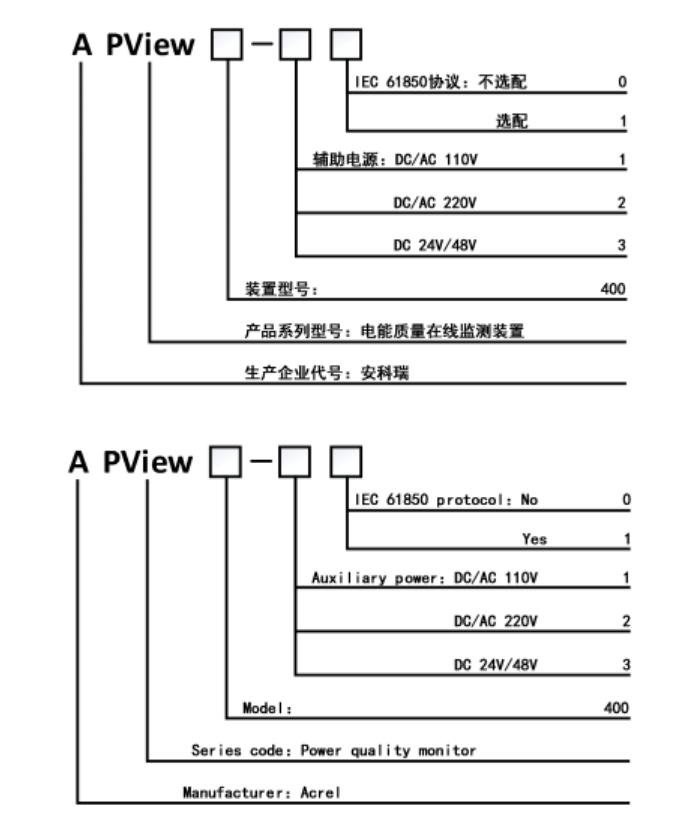

型號說明

APView400 電能質量在線監測裝置特點

高性能的硬件平臺

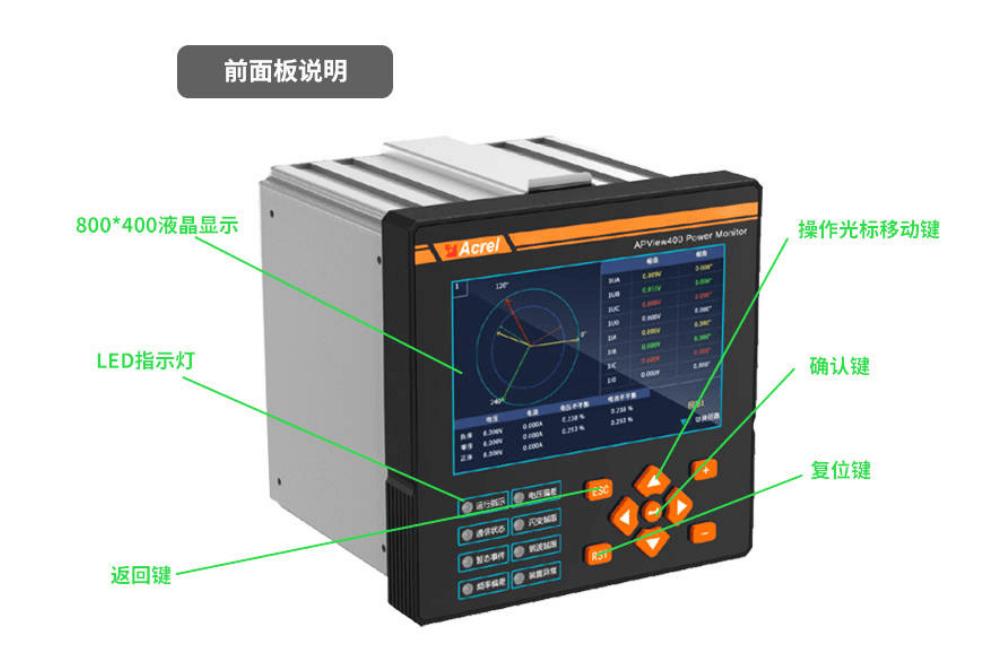

裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 運行嵌入式Linux、TCP/IP協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析，ARM2 用來數據采樣、電能質量數據計算。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 32GB 工業級大容量 SD 卡，可以長期存儲事件記錄與故障波形等數據。具備友好的人 4 機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

豐富的接口資源

4 路交流電壓；

4 路交流電流；

5 路可編程無源繼電器出口、5 路有源開關量輸入；

2 路 RS485 串行通訊接口，支持 Modbus-RTU 規約，支持 IRIG-B 對時方式；

2 路以太網接口，支持 Modbus-TCP、IEC61850 MMS、FTP、裝置升級維護；

1 路 USB 接口，可用于裝置維護。

可靠性設計

裝置軟硬件具有持續*的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

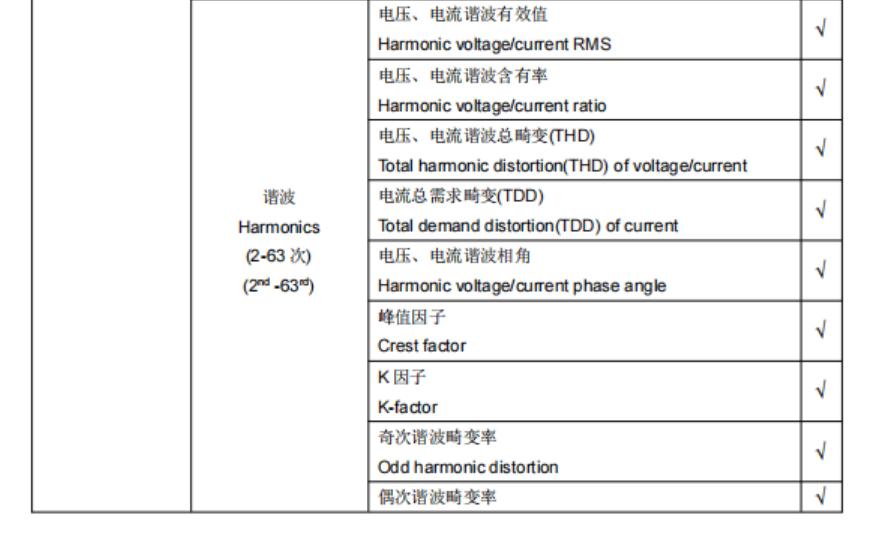

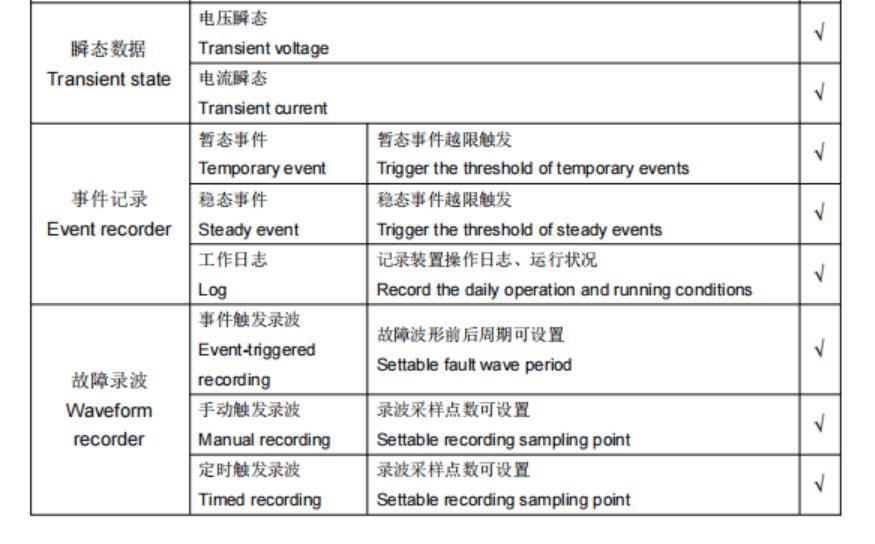

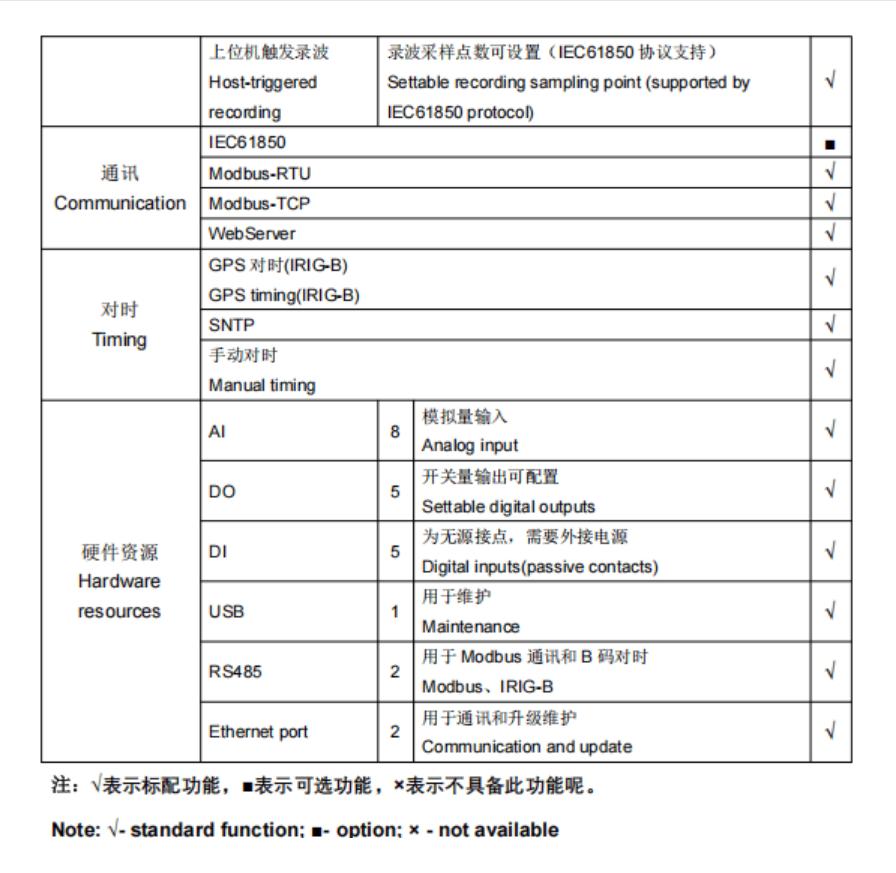

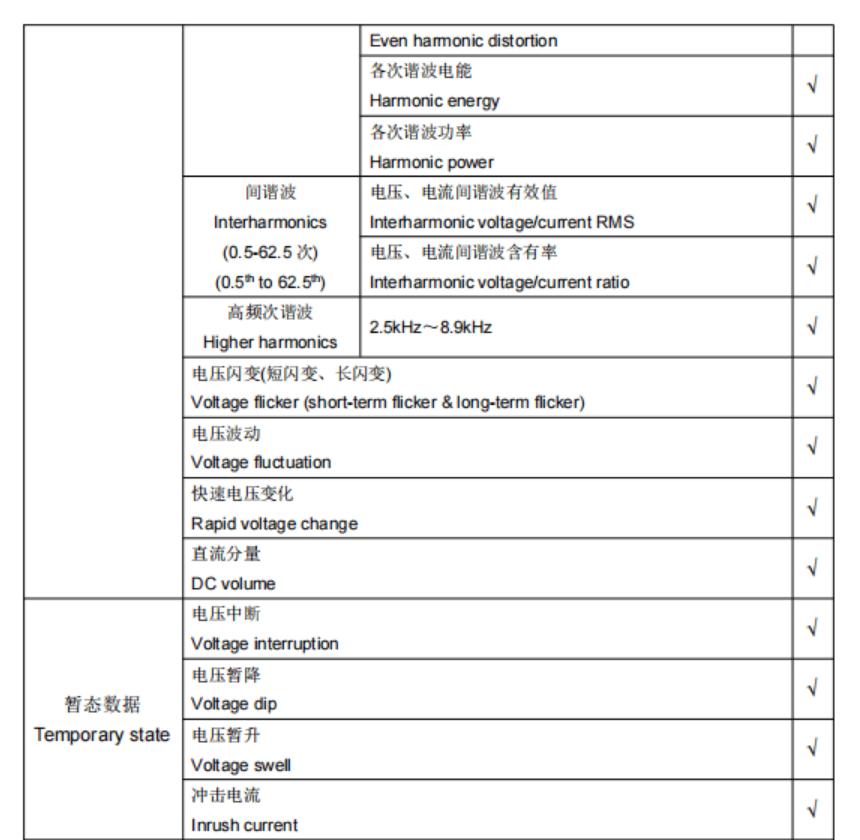

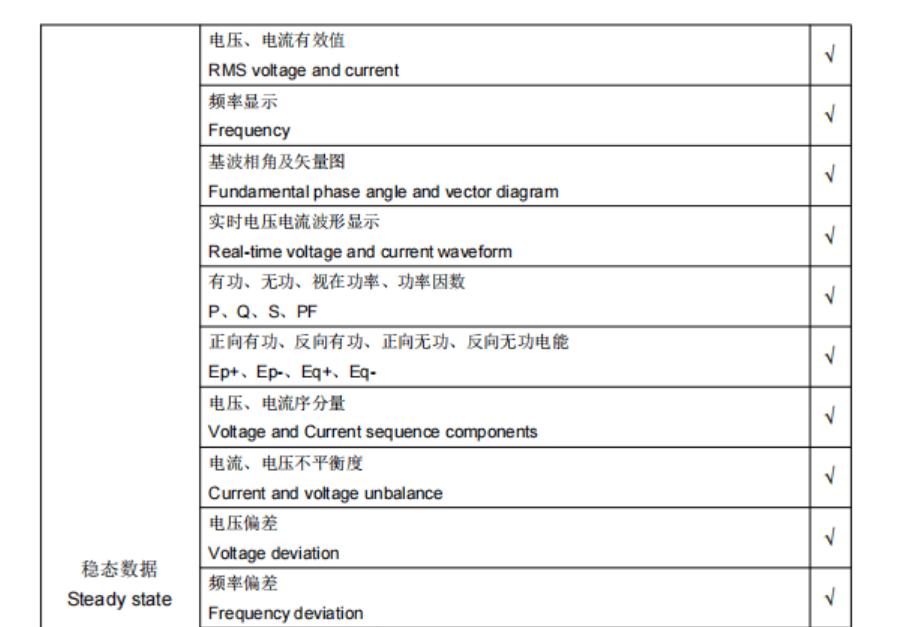

功能對照表：

產品參數：

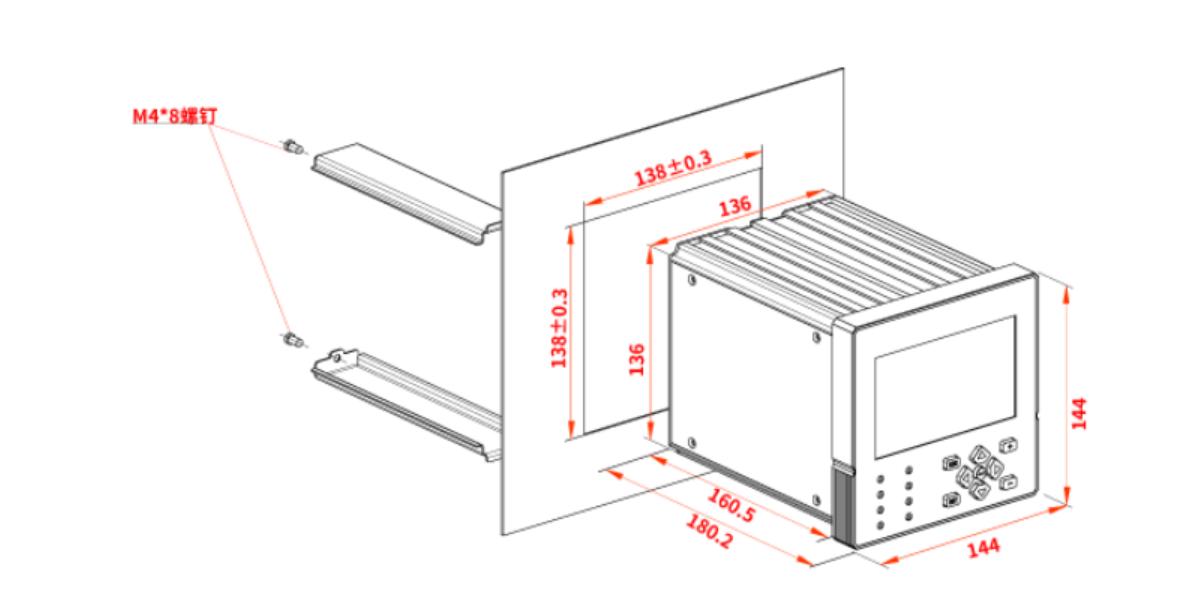

產品尺寸及安裝示意圖：

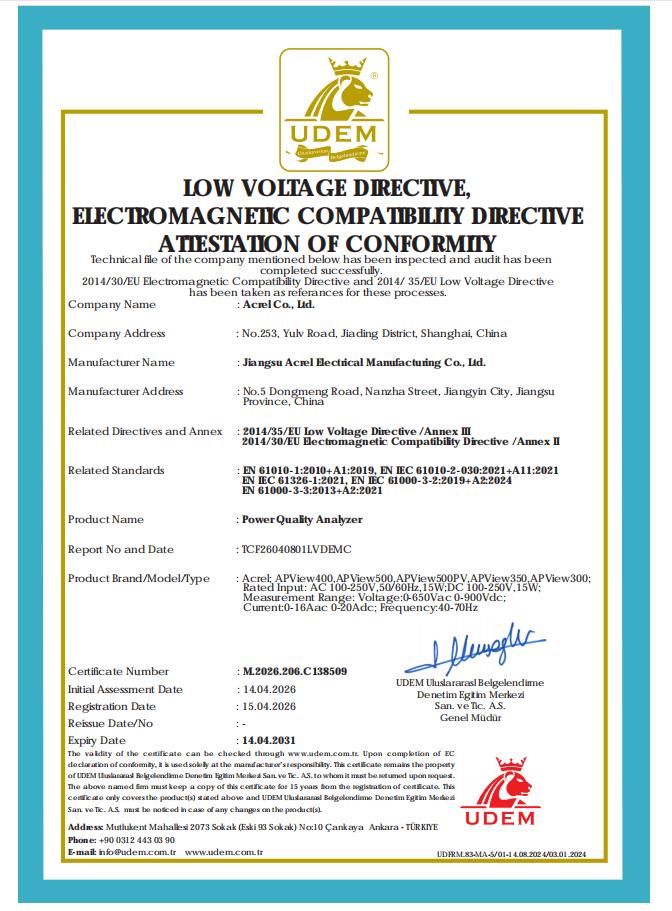

產品CE證書：

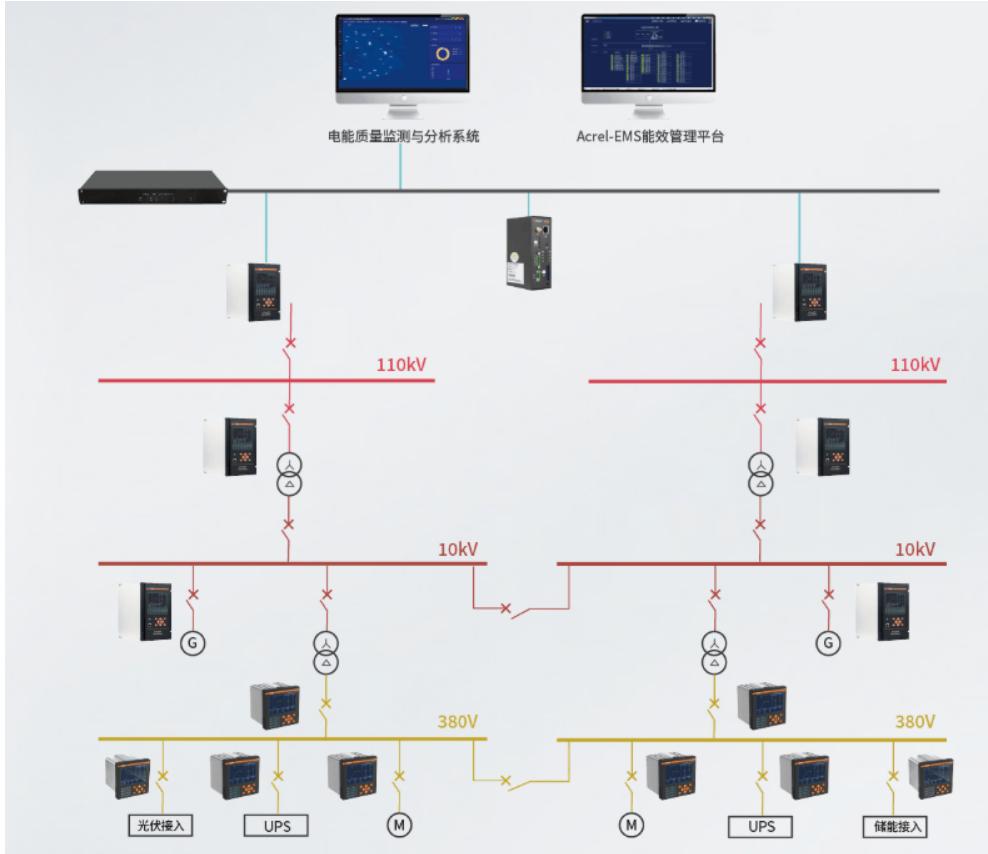

應用場景圖：

2.電能質量監測系統

2.1組網方式

該系統將APView400電能質量在線監測裝置通過網線接入網關，網關可通過有線或無線方式組網，將數據上傳至監測平臺，方便對用戶站集中管理。

2.2諧波分析

諧波做為國標要求測試項目，用戶可查看監測點2~63諧波和0.5~62.5次間諧波的實時頻譜圖，可根據日期查看各次諧波的歷史曲線。諧波較高將會導致從點系統功率因數降低，降低電網使用率，增加連接器熱損耗帶來安全隱患。

2.3事件分析

平臺為用戶提供監測點發生事件總覽，包含141種穩態越線事件、暫態事件及瞬態事件記錄。穩態事件136種，暫態時間3種，瞬態事件2種。事件信息包括事件的觸發時間、事件類型、觸發通道、特征幅值及持續時間。用戶可根據需求進行事件查詢及導出。

對于電壓暫升、暫降及短時中斷事件可為用戶提供ITIC/SEMIF47容忍度曲線分析，用戶也可查看發生告警的事件波形，波形精度為每周波1024點。

2.4趨勢分析

用戶可通過平臺可查看監測點負荷曲線及電壓電流、電壓偏差、不平衡度、閃變等歷史趨勢曲線。

2.5診斷報告

系統可根據監測點的電能質量情況統計分析生成電能質量診斷報告。
