在船舶電氣系統中，一個常見卻棘手的難題是：船上用電設備的設計標準（如三相380V/50Hz、單相220V/50Hz）與船上實際供電電源（如三相440V/60Hz）不匹配。這種電壓與頻率的雙重差異，若處理不當，輕則導致設備效率下降、發熱嚴重，重則直接燒毀電機、控制板，甚至引發安全事故。本文將深入解析如何通過一臺變頻電源同時實現變壓、變頻，并獨立制作零線以滿足單相負載需求的技術原理。

一、問題的本質：電壓與頻率的雙重失配

1.1 電壓失配

三相440V與380V相差約15.8%。對于感性負載（如電機、壓縮機），電壓偏高會導致磁路飽和、電流激增、鐵芯發熱；對于阻性或整流性負載，則可能因輸入電壓超過開關電源耐受范圍而損壞。

1.2 頻率失配

60Hz與50Hz相差20%。對于交流電機，轉速與頻率成正比（n=60f/p），60Hz下電機轉速比50Hz快20%，若負載為泵或風機，軸功率將大幅上升，可能超載；同時電機鐵耗與頻率的1.5~2次方成正比，頻率升高會增加鐵耗。反過來，若將50Hz設備接60Hz電源，電機轉速過快；若將60Hz設備接50Hz電源，電機轉矩下降、電流增大、散熱惡化。

1.3 單相負載的零線缺失

船舶三相三線制供電系統中通常不提供中性線（零線）。而大量單相設備（照明、導航儀器、生活電器）需要單相220V電源，這需要從三相中取一相并配以零線。沒有零線，單相負載無法正常工作，且三相不平衡時會造成中點電位漂移，導致各相電壓不對稱。

二、技術方案：雙變換變頻電源

解決上述問題的最優方案是采用AC-DC-AC雙變換變頻電源。其核心架構分為三級：整流級、直流母線、逆變級。

2.1 整流級：將不匹配的三相交流變?yōu)榉€(wěn)定直流

輸入為三相440V/60Hz，經過三相全橋整流濾波后，直流母線電壓約為440V × 1.414 = 622V（空載）。該直流電壓不受輸入頻率變化影響（只要在整流橋允許范圍內），從而徹底隔離了輸入頻率對后續電路的影響。整流級通常采用三相整流模塊，并配合LC濾波電路，將輸入諧波抑制在規定范圍內。

2.2 直流母線：能量緩沖與穩壓平臺

直流母線是變頻電源的“能量水庫”。它由大容量電解電容或薄膜電容組成，主要功能是平滑整流后的脈動電壓，并提供穩定的直流電壓供逆變級使用。母線電壓的穩定度直接決定了輸出電壓的精度。

2.3 逆變級：同時生成兩路獨立輸出

這是方案的核心技術點。逆變級采用兩套獨立的逆變橋和輸出濾波電路：

三相逆變橋：通過SPWM（正弦脈寬調制）或SVPWM（空間矢量脈寬調制）控制IGBT功率模塊，將直流母線電壓逆變?yōu)轭l率、電壓均可控的三相正弦波。通過閉環控制，可以精確輸出三相380V/50Hz。該路輸出具有三相四線制（A、B、C、N），其中N線由逆變橋的中性點引出。

單相逆變橋：從同一直流母線取電，通過單相全橋逆變和LC濾波，輸出單相正弦波。通過電壓和頻率閉環，可以精確輸出單相220V/50Hz。最關鍵的是，該路輸出的零線（N）是由單相逆變橋直接生成并獨立引出，不依賴輸入側零線，也不與三相輸出共地（可根據需要選擇是否共地）。這就完美解決了船舶無零線的問題。

三、關鍵技術要點

3.1 獨立零線的生成

普通變頻器或變壓器無法提供獨立的單相零線，因為其輸出側中性點要么懸空，要么與輸入側或殼體共地。而在本方案中，單相逆變橋本身就是獨立的電源發生器。其輸出有兩個端子：L（火線）和N（零線）。逆變橋內部采用半橋或全橋拓撲，通過PWM控制使兩個輸出端對地的電壓對稱相反，從而在L和N之間形成220V電位差。這個N線是主動生成的虛擬中性點，具有極低的輸出阻抗，可以安全承載單相負載的回路電流。同時，該零線可以浮地，也可以單點接地，適應船舶的接地系統要求。

3.2 輸入-輸出電氣隔離

建議在整流級之前或逆變級之后增加工頻隔離變壓器。其好處有三：

實現輸入與輸出的電氣隔離，防止船舶電網的共模干擾、浪涌沖擊傳遞到負載。

可以靈活調整電壓匹配（如輸入440V時，隔離變壓器可先降壓再整流，降低直流母線電壓，減少IGBT耐壓需求）。

形成Y-Δ轉換，抑制零序電流，改善三相不平衡。

3.3 動態響應與并聯冗余

對于船上重要負載（如導航雷達、通訊電源），要求變頻電源具備快速動態響應能力（負載突變時電壓恢復時間≤50ms）。可通過提高開關頻率（如8kHz~15kHz）、增大輸出濾波電容、采用雙閉環（電壓外環、電流內環）控制策略實現。對于大功率場景，可采用多臺變頻電源并聯冗余，通過CAN總線或模擬下垂控制實現均流。

3.4 環境適應性設計

船舶環境具有高濕度、鹽霧腐蝕、振動、傾斜等嚴苛條件。因此，變頻電源應滿足：

防護等級IP54及以上，采用三防漆涂層。

輸入/輸出端子采用防腐蝕材質。

內部功率器件和電容選用寬溫型（-25℃~70℃）。

結構設計符合船級社（如DNV、CCS、ABS）的振動和傾斜標準。

四、典型應用場景與選型建議

4.1 場景：混合負載船型

負載設備：三相380V/50Hz壓縮機組、單相220V/50Hz照明系統、導航雷達、生活電器。

輸入電源：三相440V/60Hz（如美制船用發電機或岸電）。

方案選型：采用一臺三進三出+三進單出混合型變頻電源（實際是一體化設備，共用直流母線）。三相輸出容量按壓縮機組總功率的1.2~1.5倍選取；單相輸出容量按所有單相負載總功率的1.2倍選取。

4.2 真實案例：一艘遠洋工程船的電源改造

背景：某船東的一艘遠洋工程船，原船配置美制三相440V/60Hz發電機。近期新增了一批國產設備，包括一臺22kW的三相380V/50Hz海水淡化泵、多臺單相220V/50Hz精密儀器以及全船LED照明系統。由于電壓和頻率均不匹配，新設備無法直接使用。船東最初考慮加裝一臺三相440V變380V的降壓變壓器，但變壓器無法改變頻率；又嘗試外接普通變頻器，卻發現輸出PWM方波對儀器造成干擾，而且單相負載的零線問題完全無法解決。船上技術人員嘗試從三相變壓器中性點引零線，但因三相負載不平衡導致零線電流過大，頻繁跳閘。船東無奈之下找到我們。

方案設計：我們現場勘查后，為這條船定制了一臺一體化變頻電源。輸入側直接接入原船三相440V/60Hz，內部采用AC-DC-AC雙變換拓撲，共用直流母線，分別配置一路三相逆變模塊（容量35kVA）和一路單相逆變模塊（容量15kVA）。三相輸出設置為380V/50Hz，專供海水淡化泵及其他三相電機；單相輸出設置為220V/50Hz，由內部單相逆變橋獨立生成一根零線，直接接入單相配電箱，為儀器和照明供電。整機采用IP54防護機柜，內部噴涂三防漆，并加裝減振底座以滿足船用振動標準。

實施效果：設備上船安裝調試僅用兩天。通電后，海水淡化泵啟動平穩，運行電流在額定范圍內，未出現過熱或異響；所有單相儀器和照明工作正常，電壓穩定在220V±1%，頻率穩定在50Hz±0.1%。特別值得一提的是，獨立生成的零線徹底消除了零線電流過大的隱患，且對船上的雷達、通訊設備無任何電磁干擾。至今該設備已穩定運行14個月，船東反饋零故障。

客戶評價：船東在回訪中說：“以前每次出海都提心吊膽，怕設備突然停機?，F(xiàn)在一臺變頻電源把所有問題都解決了，省心多了。”

4.3 容量計算示例

假設船上設備：三相壓縮機15kW，三相水泵5kW，單相照明及電器總功率8kW。考慮功率因數和啟動沖擊：

三相總功率20kW，功率因數0.85，視在功率約23.5kVA，安全系數1.3，選取30kVA三相輸出。

單相總功率8kW，功率因數0.9，視在功率約8.9kVA，安全系數1.2，選取10kVA單相輸出。
因此，選用總直流母線容量不低于40kVA的一體化變頻電源，其中三相逆變模塊30kVA，單相逆變模塊10kVA。

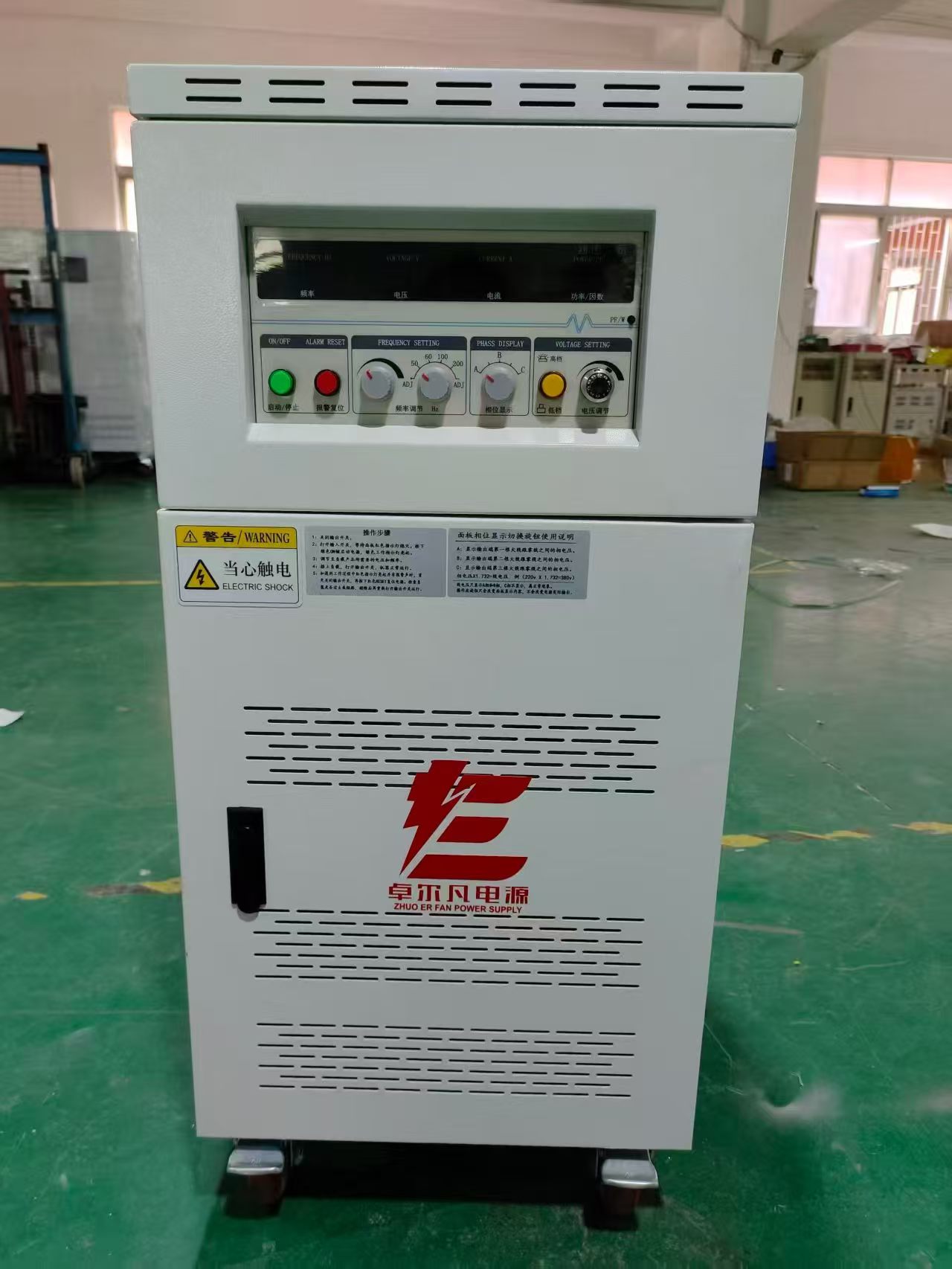

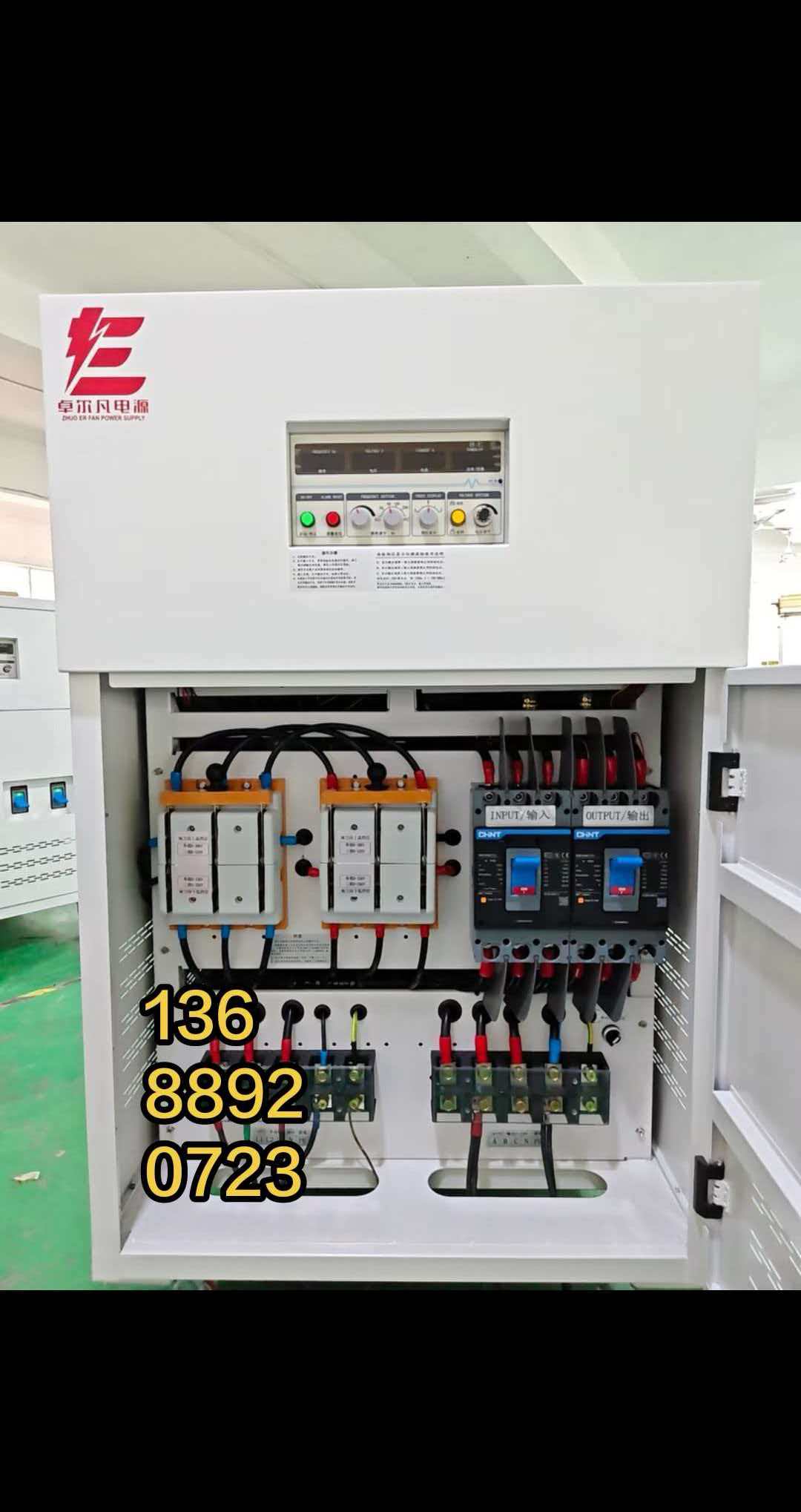

4.4 接線方式

輸入側：R、S、T接三相440V/60Hz，PE接地。

三相輸出側：U、V、W接至三相負載，N（中性點）接至負載中性線。

單相輸出側：L、N直接接至單相配電箱，其中N線為變頻電源獨立生成，不短接至三相輸出的N。

五、常見誤區與澄清

誤區一：普通變頻器加變壓器就能解決。普通變頻器輸出為PWM方波，不適合純正弦波負載；且無獨立零線生成能力，無法直接驅動單相設備。

誤區二：使用自耦變壓器可以省錢。自耦變壓器無隔離功能，且無法變頻；電壓調整的同時頻率不變，依然無法匹配50Hz設備。

誤區三：單相負載可以跨接在兩相之間得到380V。這會使設備過壓燒毀，且無法獲得220V電壓。必須通過獨立的零線構成220V回路。

六、結論

對于船舶場景中常見的“三相440V/60Hz輸入、需要同時輸出三相380V/50Hz和單相220V/50Hz并解決零線”的需求，采用雙變換AC-DC-AC變頻電源是最科學、最可靠的解決方案。通過獨立的直流母線、兩路獨立逆變橋以及主動生成的零線，能夠完美實現變壓、變頻、零線供給三大功能，且具備電氣隔離、動態響應快、環境適應性強的優勢。這一技術方案不僅適用于新建船舶，也廣泛應用于老舊船舶改造、岸電轉換、船用設備測試等領域。
