一、理療儀人體感應的問題出在哪

買過理療儀的人大概都有過這種體驗：機器明明沒人用，卻自己啟動了；或者站到跟前了半天也沒反應。這些問題基本都出在人體感應模塊上。

先說誤觸發。主動紅外接近傳感器靠發射紅外光再接收反射來判斷距離，這種方案本身抗干擾能力不錯，但探測范圍如果設置不當，依然會出現人沒走近機器卻啟動的情況。家庭環境里曬進來的陽光、鏡面反射，都是潛在的干擾源。

再說探測距離。理療儀真正需要感知的距離其實很短，用戶通常站在三五十厘米外才需要機器響應。但中距接近傳感器的探測范圍可以達到將近一米，微波雷達更遠，十米開外都能感應到。這種"過度靈敏"反而成了麻煩——人還沒走過去，機器就已經被激活了。

便攜設備還要考慮功耗。電池供電的理療儀，如果傳感器本身就要耗電幾毫安，續航根本撐不住。這一點讓很多方案商頭疼。

還有一個容易被忽視的問題：區分能力。主動紅外方案在強光環境下可能誤判，反射回來的是陽光還是人靠近，取決于傳感器的抗干擾設計是否到位。

綜合來看，探測距離能不能精確匹配，決定了方案的可靠性。

二、三種方案放在一起比一比

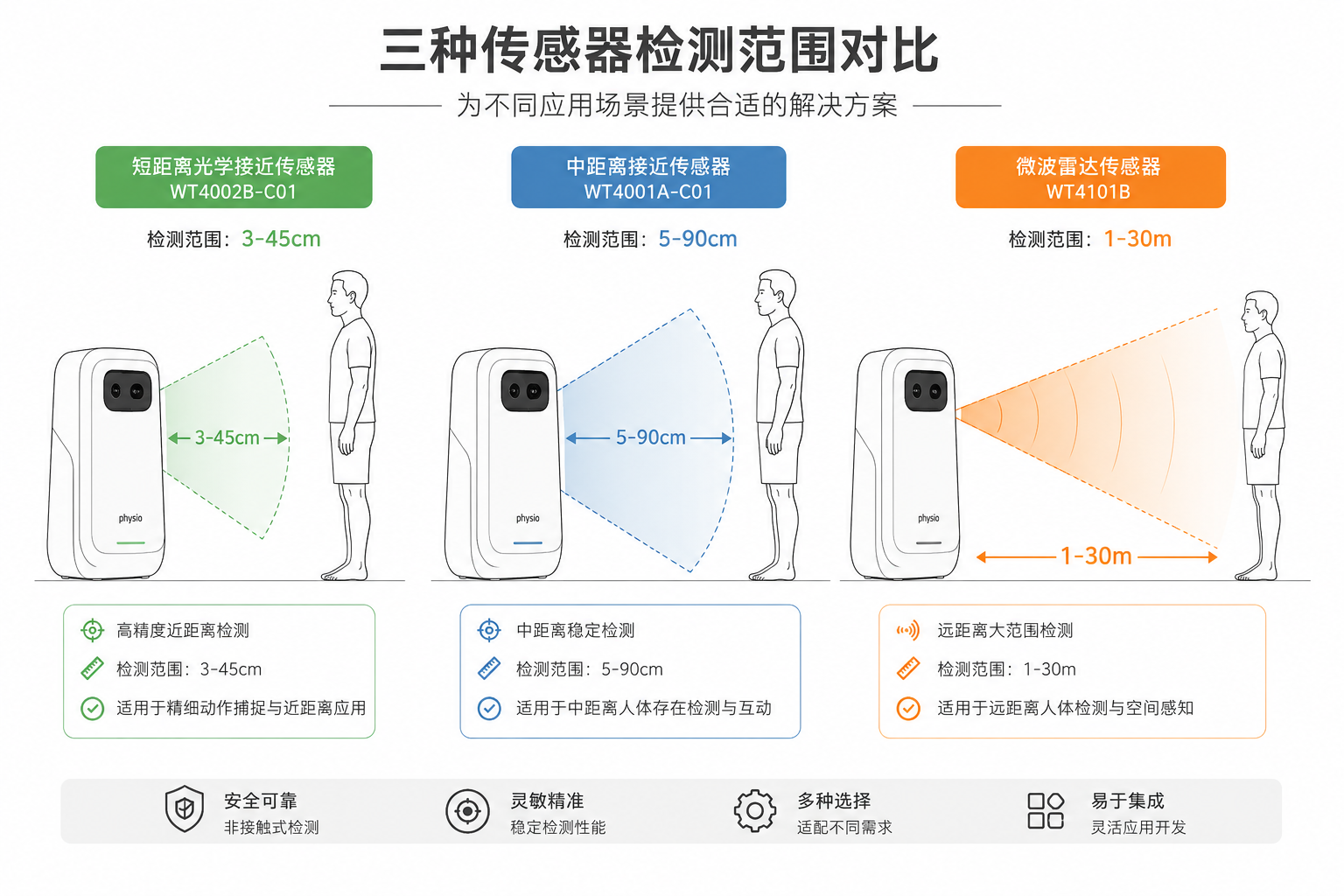

目前做近距檢測的技術路線主要有三類：短距接近傳感器、中距接近傳感器、微波雷達。原理不同，適用的距離和場景區別很大。

短距接近傳感器，代表型號WT4002B-C01，探測距離3至45厘米，定位精度在厘米級，待機功耗約14微安。這類傳感器專門針對近距場景優化，適合理療儀這類需要精確控制檢測邊界的產品。

中距接近傳感器，代表型號WT4001A-C01，探測距離5至90厘米，同樣是主動紅外反射測距，精度也在厘米級，待機功耗約16微安。探測范圍更寬，邊界相對模糊一些，適合門鎖、感應洗手液這類對距離要求稍遠的應用。

微波雷達，代表型號WT4101B-C05，探測距離1至30米，靠發射微波接收反射工作，精度在米級，待機功耗在毫安級別。功耗和精度都不適合理療儀這類近距檢測場景，更適合大范圍存在感知的場景。

短距和中距接近傳感器都屬于主動紅外方案，區別在于探測距離的上限；微波雷達則完全不是同一個路子。

三、WT4002B-C01這顆傳感器怎么樣

WT4002B-C01是唯創知音推的短距接近檢測方案，規格在同類型產品里算扎實的。

探測距離3到45厘米，正好覆蓋理療儀的操作區間。不是人的距離感應不到，太遠的也感應不到，邊界卡得比較準。

功耗數據值得關注。待機平均電流14微安左右，這個數字在電池供電的產品里幾乎可以當作不存在。相比之下微波雷達動不動就是毫安級別，差了將近一千倍。

抗陽光干擾這一點對家用設備比較重要。客廳、臥室的窗邊，光線條件復雜得很，WT4002B-C01在這塊做了專門處理。

還有一個功能值得提一下：距離學習。開發者可以通過串口設置閾值，根據實際產品的外殼結構和擺放位置做調整。產品形態不同，傳感器該"看"多遠也不一樣，這個功能讓方案落地時靈活了不少。

四、通訊接口能不能接上主流MCU

做方案落地，接口好不好接往往比參數本身更讓人頭疼。

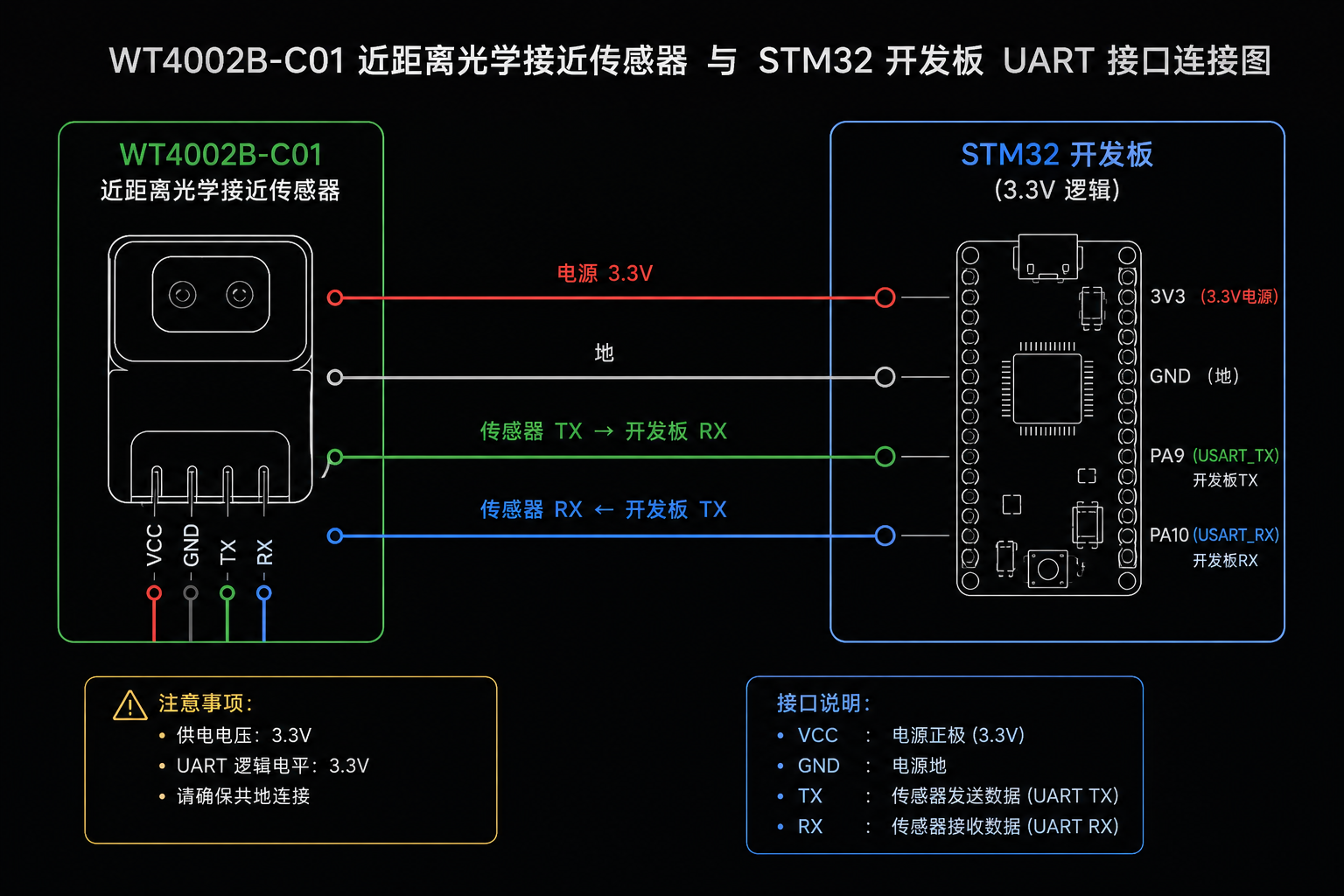

WT4002B-C01和WT4001A-C01都是UART接口，波特率9600，通訊格式是標準的"8N1"——8位數據、無校驗、1位停止位。STM32、GD32、ESP32這些國產32位MCU基本都自帶UART外設，兩根線一接就能通信，不需要額外配置驅動，也不需要引腳復用。51單片機更不在話下，串口基本是標配。

有一點需要留意：串口電平是3.3V TTL。如果主控芯片是5V電平，兩者之間最好加個電平轉換電路，或者直接選3.3V供電的主控平臺。

微波雷達WT4101B系列的情況不同。它用的是I2C接口，標準速率100kHz，高速模式能到400kHz。I2C總線需要接上拉電阻，SCL和SDA兩根線占用兩個GPIO口，協議比UART稍復雜一些，但主流通用平臺都能支持。

兩種接口調試難度也有差別。UART調試起來最直接，接上USB轉TTL模塊就能直接看數據，抓波形、改參數、改閾值都能實時操作。I2C調試稍麻煩一些，需要用到I2C分析儀或者示教器才能看總線上的數據，開發板和樹莓派也都可以作為I2C主機來輔助調試。

實際選型時，如果主控芯片UART資源充足，直接選WT4002B-C01或WT4001A-C01會更省事，程序也簡單，讀狀態直接判斷高低電平即可，不需要解析協議幀。如果主控芯片已經綁定了I2C總線（比如某些SoC方案），那就需要選WT4101B系列，通訊這塊的工作量會稍微多一點。

五、實際功耗差多少

WT4002B-C01待機電流14微安，WT4001A-C01約16微安，兩款接近傳感器在這個指標上基本處于同一檔位。微波雷達WT4101B系列的靜態電流在毫安級別，比接近傳感器高了將近三個數量級。

這個差距意味著什么？接近傳感器那十幾微安對整機續航來說幾乎可以忽略，而微波雷達的毫安級電流如果設備需要電池供電，就必須把它的功耗單獨納入整機功耗預算里。便攜設備優先選接近傳感器方案，不是沒辦法，而是從功耗角度出發最合理的做法。

六、不同產品怎么選

產品定位不同，選型邏輯也不一樣。

便攜式電池供電的理療儀，優先看WT4002B-C01。續航是這類產品的命門，探測距離剛好覆蓋操作區間，邊界清晰。

對距離要求稍遠的智能門鎖、感應洗手液，可以選WT4001A-C01。中距接近傳感器能覆蓋將近一米，應用范圍更廣。

微波雷達方案不是不能用，但適合的場景完全不同，比如需要檢測房間內是否有人、大范圍存在感知的場景。理療儀這種近距精確檢測，微波雷達并不合適。

七、總結

近距檢測這個需求，說大不大，但做不好確實影響體驗。WT4002B-C01這顆傳感器在距離匹配度、功耗控制、抗干擾能力上都有針對性的設計，適合理療儀這類需要準確感知用戶靠近的產品。

唯創知音在傳感技術上做了不少積累，有需要的話可以聯系了解產品細節和技術支持。
