隨著WiFi7終端、高速光模塊、AI邊緣計算節點、智能手機、IP攝像頭、可穿戴設備等產品持續向超薄化、高集成、長續航升級，其供電電源解決方案正面臨“空間極致、多路負載、低噪純凈”的三重挑戰。如何在極限PCB面積內，同時滿足多路大電流供電、低噪聲輸出與快速響應，成為設計關鍵。

帝奧微推出的多通道電源管理芯片——DIO8021，單芯片集成2路高性能Buck+1路低噪聲LDO，憑借高集成、小體積、大功率、低噪聲及外圍精簡等特性，完美適配如高通WiFi7、50G PON等高密度、小型化設備全場景及多電源穩定的供電需求。

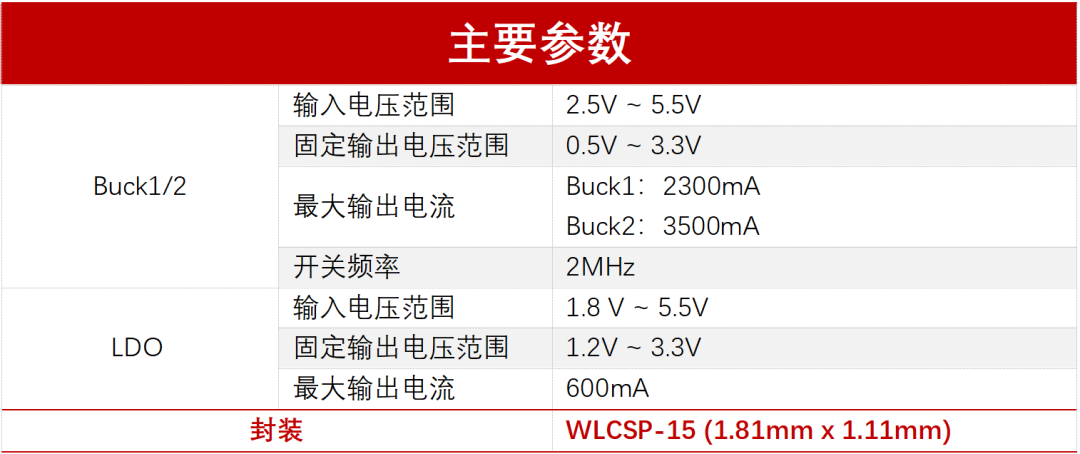

DIO8021簡介及主要參數

DIO8021是一款高集成度PMIC，采用WLCSP-15超微型封裝，將2路大電流Buck與1路低噪聲LDO融為一體，支持寬電壓輸入、固定電壓輸出、軟啟動與多重保護，為攝像頭模組、智能手機、便攜設備提供省空間、高效率、高可靠的一站式電源解決方案，是工程師打造高性能電源系統的理想之選。

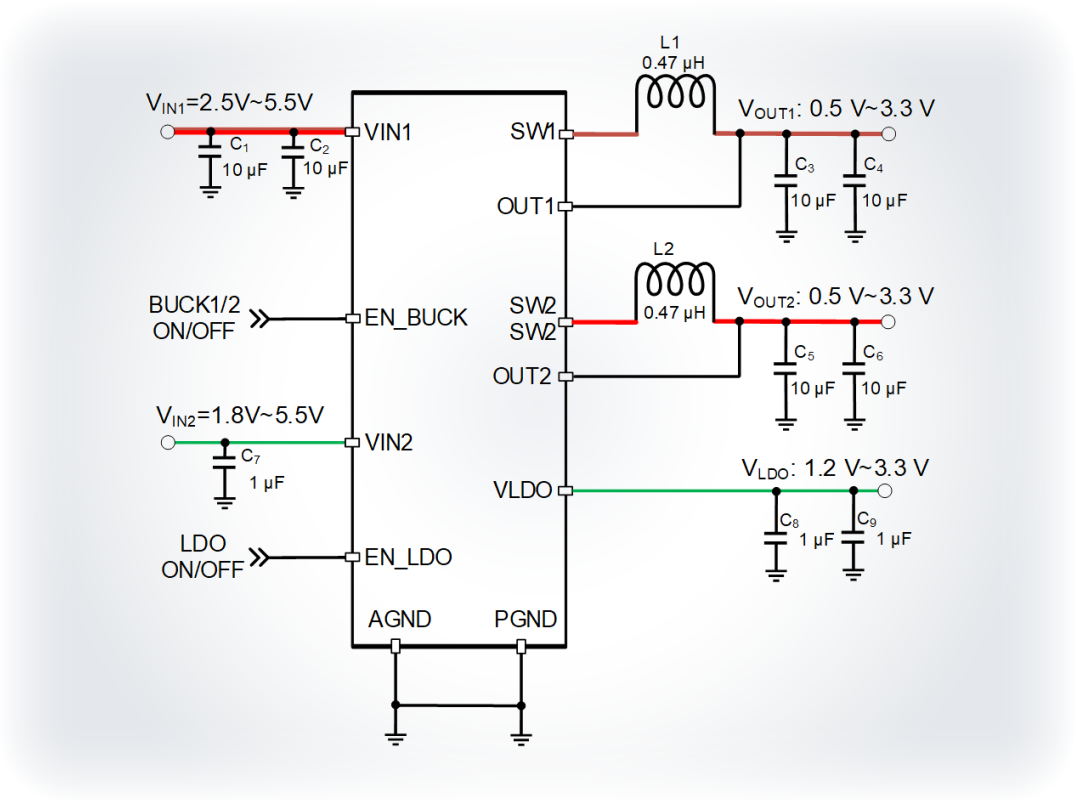

圖1：DIO8021應用框圖

DIO8021性能解析

一、高集成三合一設計，極致節省PCB空間

1. 單芯片替代多器件：集成2路Buck+1路LDO，省去多顆分立電源芯片，大幅簡化BOM與布線，特別適配光模塊、WiFi7、AI邊緣計算等高密布局場景。

2. 超小封裝：WLCSP-15僅1.81mm×1.11mm，比指甲蓋更小，可輕松集成于高密度超薄設備中。

3. 高頻小型化外圍：2MHz高開關頻率，支持搭配小尺寸電感電容，進一步壓縮整體方案面積。

二、負載能力突破：

雙路大電流，動態響應優異

針對光模塊高速驅動、WiFi7射頻前端、AI邊緣計算芯片、高像素傳感器、核心處理器等高負載場景，DIO8021提供強悍供電支撐：

Buck1/2分別支持2.3A/3.5A大電流輸出，重載下電壓平穩、瞬態跌落極小，可從容驅動核心單元并兼顧效率與發熱控制;

快速瞬態響應，負載突變時電壓波動極小，避免光模塊誤碼、WiFi7速率波動、AI 推理時中斷。

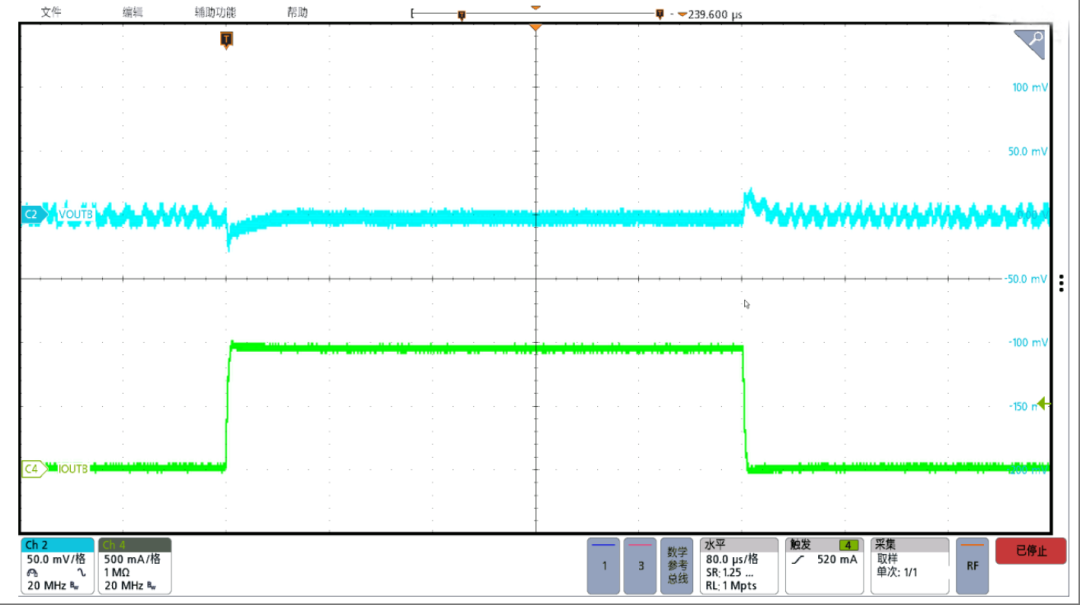

測試條件：VIN1=3.3V, VOUTB1=1.9V, IOUTB1=0.05A to 1A

圖3： Load transient (Buck 1)

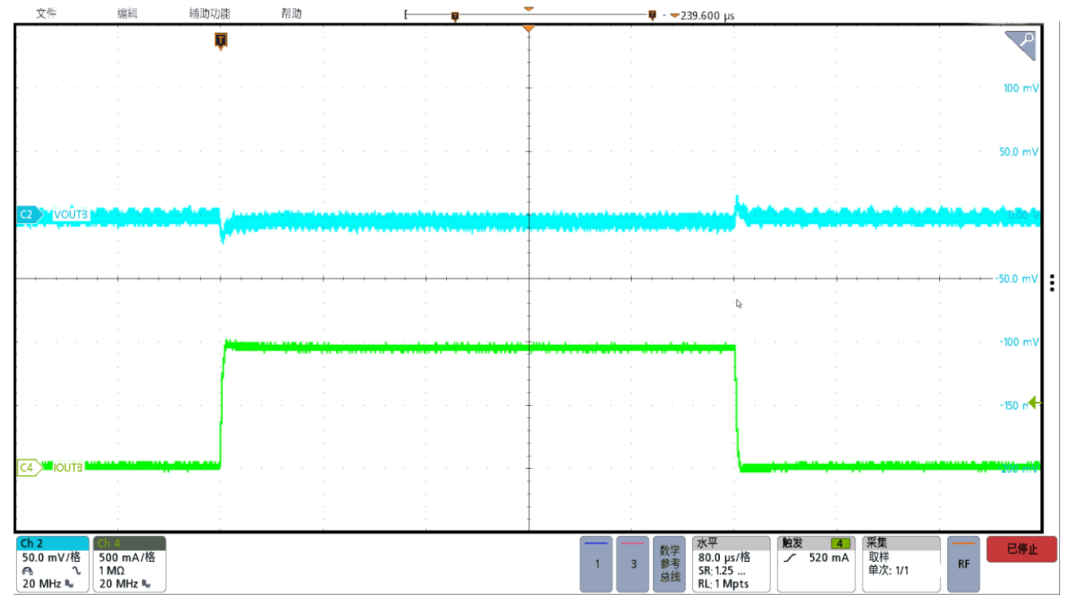

測試條件：VIN1=3.3V, VOUTB2=0.95V, IOUTB2=0.05A to 1A

圖4：Load transient (Buck 2)

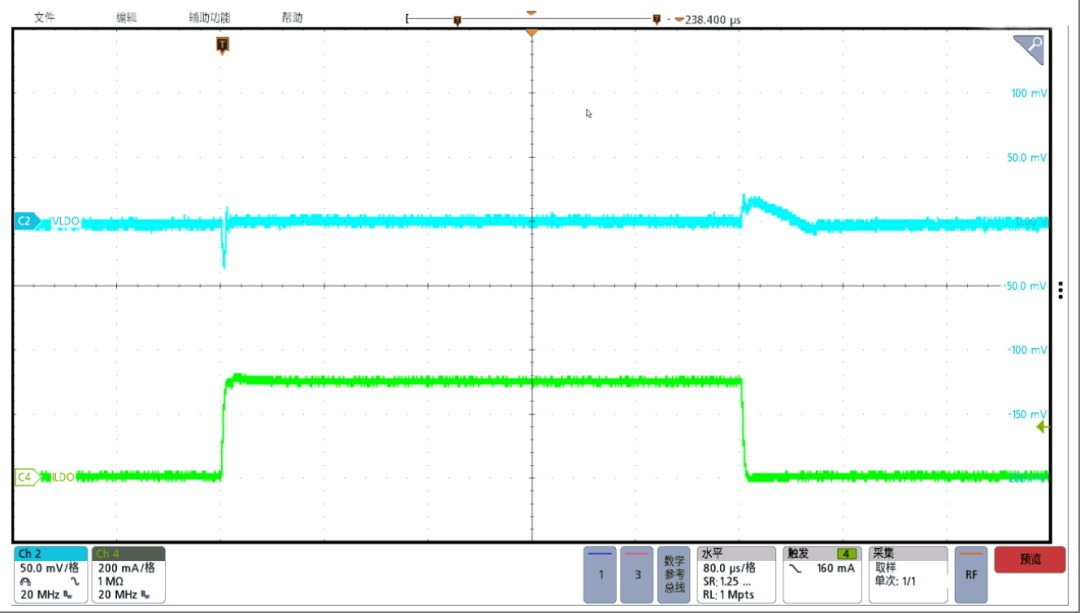

測試條件：VIN1=3.3V VIN2=1.9V, COUT=2.2uF, 1mA<-> 300mA

圖5：Load transient (LDO)

三、線性調整率優異，輸入波動不影響輸出穩定

DIO8021的Buck通道具備優秀的線性調整率(Line regulation)，在寬輸入電壓范圍內，輸出電壓能保持高度穩定，幾乎不受輸入電壓變化影響，能夠進一步提升系統在復雜供電環境下的可靠性與一致性。

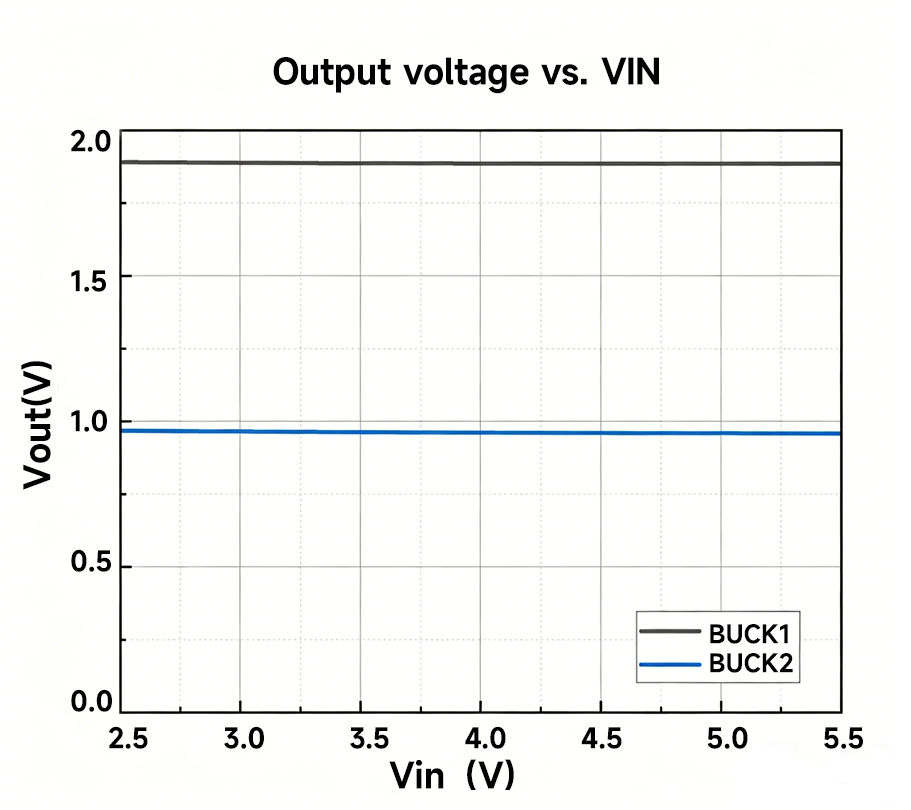

圖6：Line regulation(Buck1/2)

四、供電品質突破：

低噪聲純凈輸出，守護敏感鏈路

專為光模塊時鐘/驅動電路、WiFi7高靈敏度射頻鏈路、AI邊緣計算采樣接口、傳感器、ISP等噪聲敏感模塊進行優化：

專用LDO提供低噪聲輸出，紋波抑制出色，避免出現畫面雜點、系統掉幀等異常，讓通信及系統運行更穩定;

寬輸入兼容，靈活適配系統架構，從源頭減少干擾，提升整機信噪比，保障光模塊、WiFi7與AI邊緣計算的信號完整性。

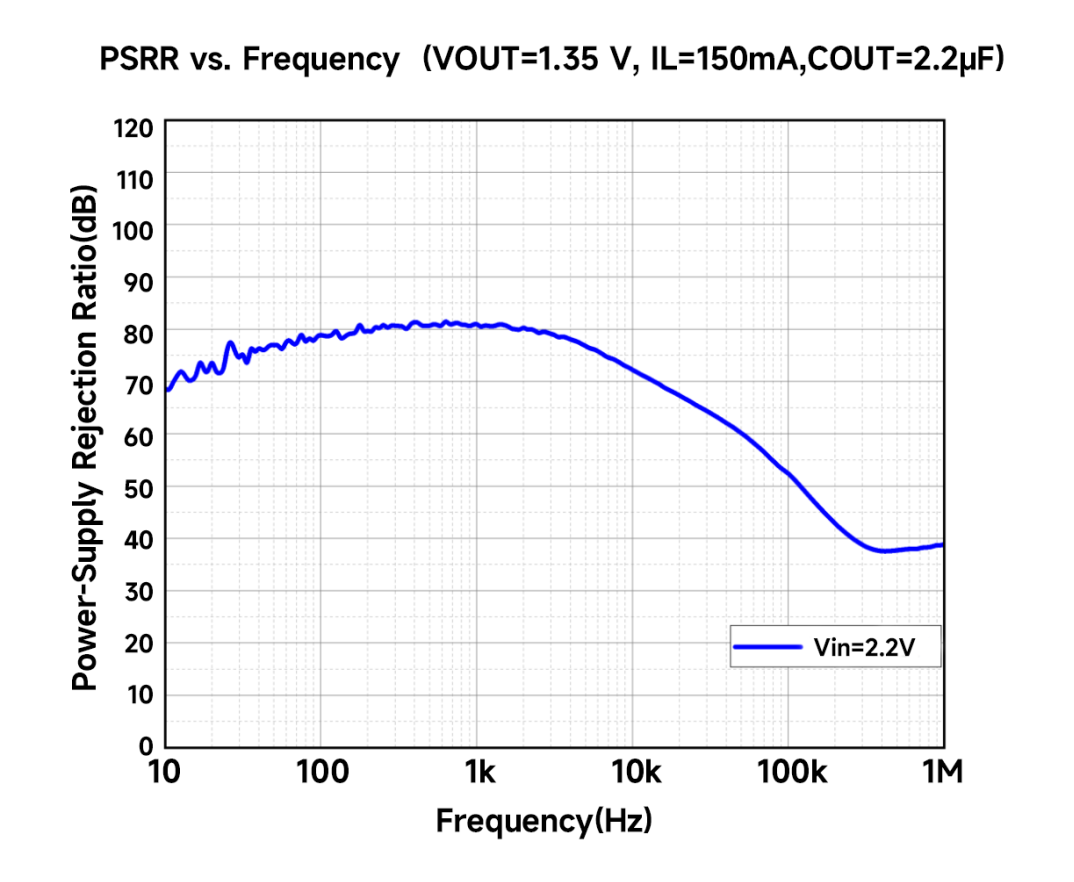

測試條件：VIN1=3.3V, VIN2=2.35V+0.2VPP, COUT=2.2μF，IOUT=150mA

圖7：PSRR vs Frequency解析(LDO)

總結：DIO8021 —— 高速通信與AI邊緣計算設備的“黃金供電方案”

從超小封裝節省空間，到雙路大電流Buck支撐性能，再到低噪聲LDO守護信號質量，DIO8021一站式解決小型設備、光模塊、WiFi7終端、AI邊緣計算單元“空間不足、負載不夠、噪聲偏大、方案復雜”四大痛點。

了解更多細節

該產品現已支持送樣及量產，有興趣了解該產品更多參數細節，請聯系dioo-marketing@dioo.com。

帝奧微的電源產品在效率、動態響應、可靠性等方面都已達到行業先進水平，未來也將會持續推出更多品類的高性能電源產品!
