關鍵詞：Smart Power Stage；DrMOS；PWM信號；多相控制器；故障檢測；IMON；TMON

圣邦微電子推出內部集成電流檢測的90A Smart Power Stage（DrMOS）產品——SGM25890，該器件主要面向AI服務器及傳統計算市場。

隨著數字時代的深入發展，通信與計算系統能力持續增強，AI技術也從云端、局端逐步向邊緣計算與本地化應用拓展。多種策略和架構的CPU、GPU、GPGPU等不斷迭代，AI應用逐漸從大型企業客戶團隊延伸至中小企業及個人用戶。這一趨勢對電源供應提出了更高要求。AI的快速發展，特別是大模型與高性能計算的興起，正在推動電源領域?qū)崿F(xiàn)根本性變革。電源設計不再僅追求“穩定供電”，而是驅動著一場從芯片級到數據中心架構級的全面能源效率革命。

DrMOS（集成驅動級金屬氧化物半導體場效應管）技術伴隨AI算力需求的爆發，正迎來快速演進的發展和革新。它已從提升個人電腦能效的解決方案，成長為支撐數據中心、人工智能等高算力場景的關鍵組件。

為應對日益多元化和普及化的市場需求，圣邦微電子聚焦核心處理器供電領域，推出了最大電流能力達90A的功率級DrMOS——SGM25890。搭配8相數字控制器，可實現連續320A電流輸出；配合新款16相控制器，更可支持連續720A負載與峰值1000A電流。

SGM25890通過多Die合封（Co-Packaged）技術，將Buck電路的上管、下管與驅動控制電路集成于一體，通過外部PWM信號的三態控制實現對芯片的控制。上、下管與驅動電路之間采用短路徑連接，保證高功率密度的同時，還能優化時序控制并有效減小開關振鈴。SGM25890主要面向CPU、GPU和DDR等低壓大電流應用場景，合理的上、下管面積分配使其在該類應用中有更好的表現。除優秀的效率特性外，SGM25890還集成了高精度的瞬時電流檢測上報（IMON）與溫度上報功能（TMON），滿足配套的多相控制器對關鍵信息的獲取需求。此外，芯片支持OCP、OTP、HSS等多種故障檢測與保護機制，并具備特殊的故障上報方式，以應對使用過程中的極端情況。芯片采用符合環保理念的TQFN-5×6-39L綠色封裝，工作溫度范圍在-40℃至+125℃。

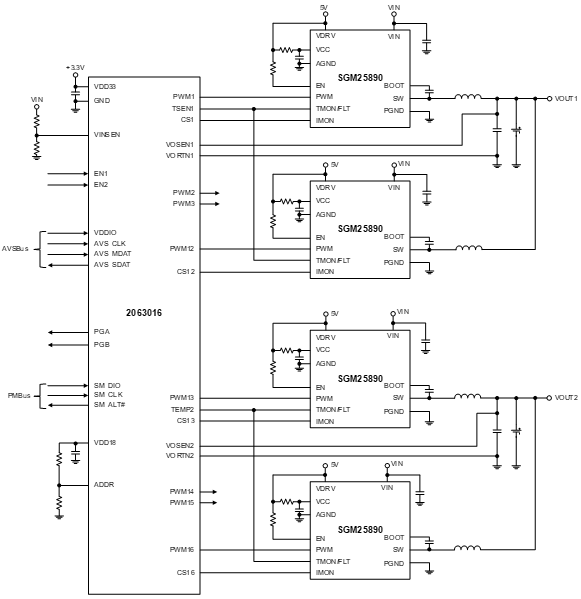

圖1 SGM25890典型應用電路

SGM25890核心優勢

SG Micro Corp

亮點一

優秀的效率表現

SGM25890采用圣邦微電子自研的SGT-MOS，通過優化的多Die合封（Co-Packaged）技術、合理的面積分配、極致的死區時間與驅動速度優化，在12V母線低壓大電流場景下實現了的優秀效率表現。

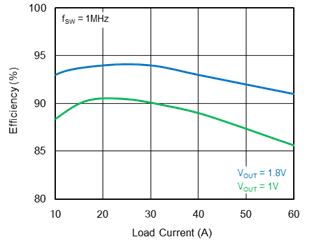

圖2 SGM25890的效率表現

亮點二

內置電流檢測（IMON）

SGM25890采用先進的電流鏡方案，將內部的電流信息以5μA/A的比例關系通過IMON輸出至多相控制器。IMON可支持的電壓范圍為：0.8V至2.35V，因此推薦的IREF（IMON的參考電壓）使用范圍為1.1V至1.9V。SGM25890配合多相控制器的Load-Line系統應用表現如圖3所示。

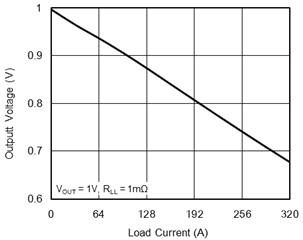

圖3 SGM25890配合2063016 Load-Line應用表現

亮點三

故障檢測與故障上報

SGM25890具備逐周期過電流保護（OCP）、過溫保護（OTP）、上管短路（HSS）檢測以及VDRV欠壓鎖定（UVLO）等保護功能，并能通過TMON PIN與IMON PIN的不同電平組合，配合多相控制器進行故障上報。故障上報類型與TMON PIN和IMON PIN的對應關系如表1所示。

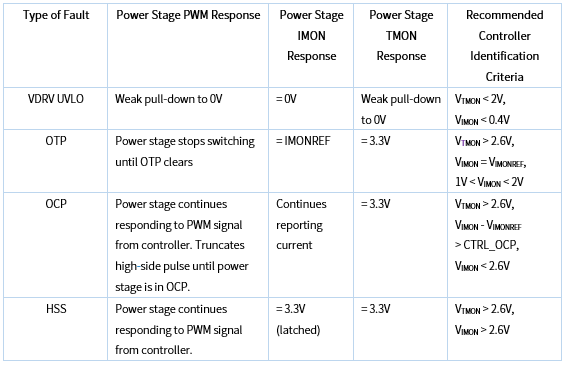

表1 SGM25890故障上報

SGM25890典型特性

SG Micro Corp

內部集成驅動器以及Buck電路的上、下管；

5μA/A比例轉換的MOSFET電流上報（IMON）；

輸入電壓范圍：4.25V至16V；

VCC和VDRV電壓范圍：4.5V至5.5V；

輸出電壓范圍：0.225V至5.5V（VIN= 12V）；

最大輸出電流能力：90A；

具備故障的識別與上報；

溫度上報（TMON）：8mV/℃；

過溫保護（OTP）；

逐周期過電流保護（OCP）；

上管短路（HSS）檢測；

VDRV欠壓鎖定（UVLO）；

3.3V三態PWM輸入；

深度睡眠模式（EN為低）；

采用符合環保理念的TQFN-5×6-39L綠色封裝。
