在電機等系統應用中，頻繁啟停往往容易對設備和系統造成損耗甚至損壞。因此，部分控制場景并不希望次級端立即響應，而是需要在延時一段時間后動作，或僅在信號持續達到設定時間后才觸發。針對這類需求，采用低成本且易于部署的時間繼電器，是一種高效可靠的解決方案。

時間繼電器是一種具備內置延時功能的控制繼電器，它通過在一定時間后為次級電路通電或者斷電來控制事件。有兩種主要類型的時間繼電器，延遲開啟型和延遲關閉型，這些可以時常開或者常閉型繼電器，可以將延遲時間控制從幾毫秒甚至數十天。其可以廣泛用于工業應用、HVAC系統、樓宇智控、能源管理、過程控制、污水處理，以提供延遲開關服務。例如，啟動電機、控制電氣負載或簡單地自動執行某項操作。它們對于有針對性的邏輯需求起著至關重要的作用。

案例

污水處理廠電機/泵保護

當污水處理廠的水池被填充到一個恒定的水位時，我們知道水池的表面并不是靜止不動的，可能會有一些顫動或者波浪，這將導致浮動開關由于水面的顫動而產生不確定的狀態。

在這種情況下可能會導致污水處理系統中的馬達或者泵被啟動，然后短時間內又被關閉，只是因?yàn)楦?dòng)開關在上下擺動。實際上我們希望直到水位達到穩定的狀態時才切換系統的通斷，從而提高系統的可靠性。

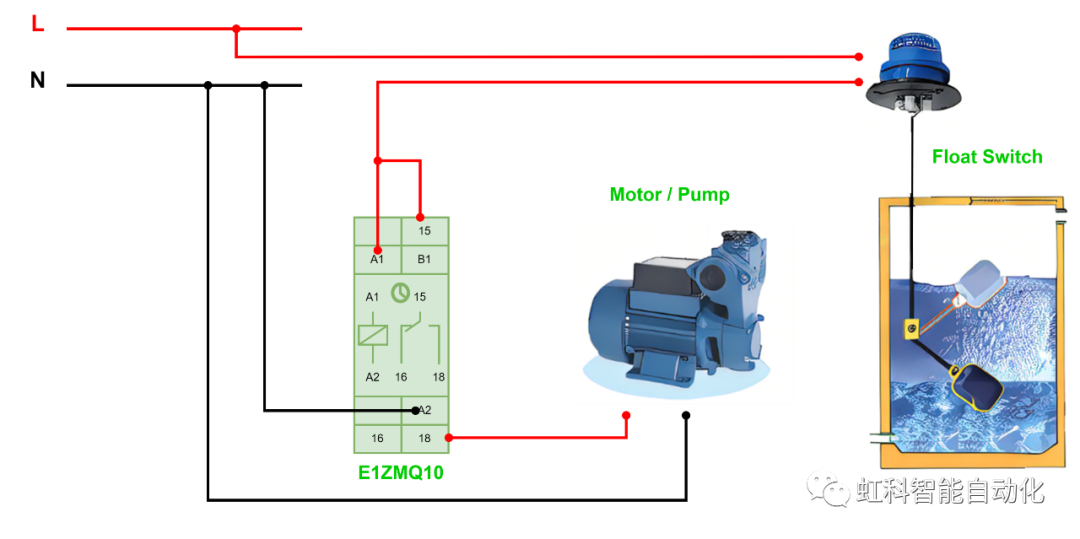

要避免如上情景中出現的馬達或泵誤觸發問題，可以采用具有功能E（開啟延遲）的時間繼電器HJ-E1ZMQ10 24-240V AC/DC將開關觸點的讀數推遲到下一次可用的測量，從而防止“顫動切換”。

通過該功能可以減少不必要的系統啟動次數來保護電機，也可以最大限度地減少故障觸發，降低系統維護成本。

方案

宏集HJ-E1ZMQ10多功能時間繼電器

宏集HJ-E1ZMQ10 24-240V AC/DC是一款多功能時間繼電器，支持E-延遲開啟, R-延遲關閉, Wu-單次前沿電壓控制, Bp-閃爍脈沖暫停優先等功能，其中延遲開啟功能E表示：當電源電壓U被施加時，設定的時間間隔t開始（綠色LED U/t閃爍）。

在間隔時間t結束后（綠色LED U/t亮起），輸出繼電器R切換到接通位置（黃色LED亮起），這個狀態一直保持到電源電壓中斷。時序圖如下：

設置流程如下：

HJ-E1ZMQ10面板上底部的旋轉開關選擇所需的功能，將長槽指向你選擇的字母。例如：E代表延遲開啟

用面板上中間的旋轉開關設置計時范圍，這個撥盤將允許你設置你的定時的時間范圍。例如，如果定時應該是30分鐘，請確保選擇下一級最大的值，在這個例子中，它將是1h代表1小時。

設置時間繼電器的最后一步將是時間微調，這就像一個百分比系統一樣工作。如果所需的延遲時間是30分鐘，而在步驟2中設定的時間范圍是 1小時，這意味著需要的是該時間結束范圍的一半。因此，將調整撥盤設置為0.5，那最終計時時間為：1小時x 0.5 = 0.5小時= 30分鐘

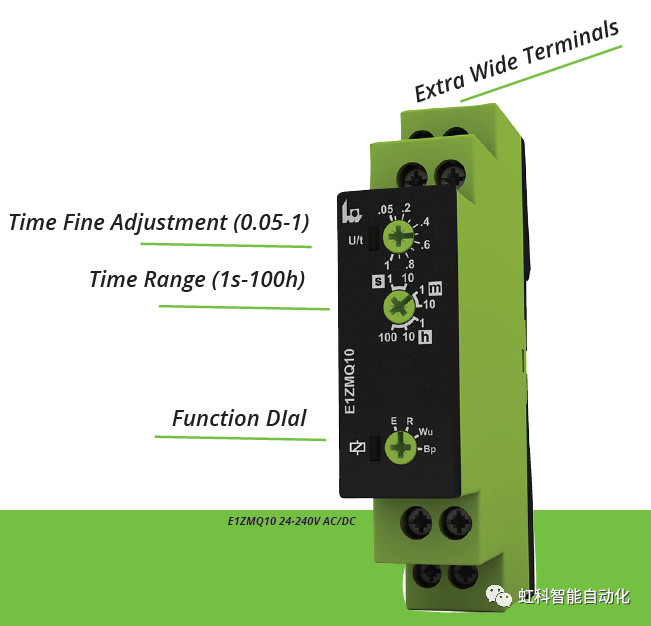

HJ-E1ZMQ10時間繼電器

特性參數

支持多達7個時間范圍，滿足1s到100h內時間調節設置

在一個單元中擁有4種時間計時功能

寬范圍的控制電壓為24-240V，而不是單電壓

兩個LED燈用于持續的狀態監測

超寬和移位的終端，便于布線
