一輛2013款奧迪A8L車，搭載CGW發動機，累計行駛里程約19.3萬km。該車加速時發動機偶爾抖動，且儀表上的發動機故障燈異常點亮。

故障檢測儀檢測到，發動機控制單元中存儲有故障代碼“P030000 識別到燃燒失火”“P030400 氣缸4，檢測到失火”“P030200 氣缸2，檢測到失火”（圖1），更換了氣缸2和氣缸4的火花塞、點火線圈及噴油器，但故障依舊，于是向筆者請求技術支持。

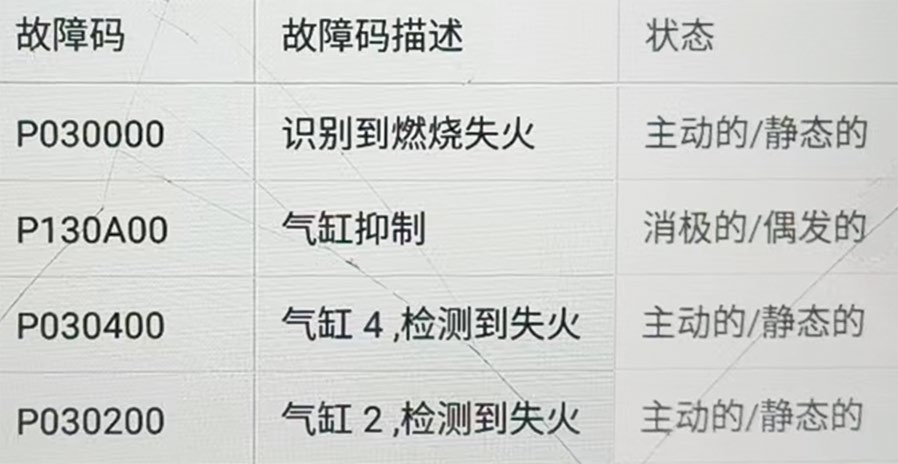

圖1發動機控制單元中存儲的故障代碼

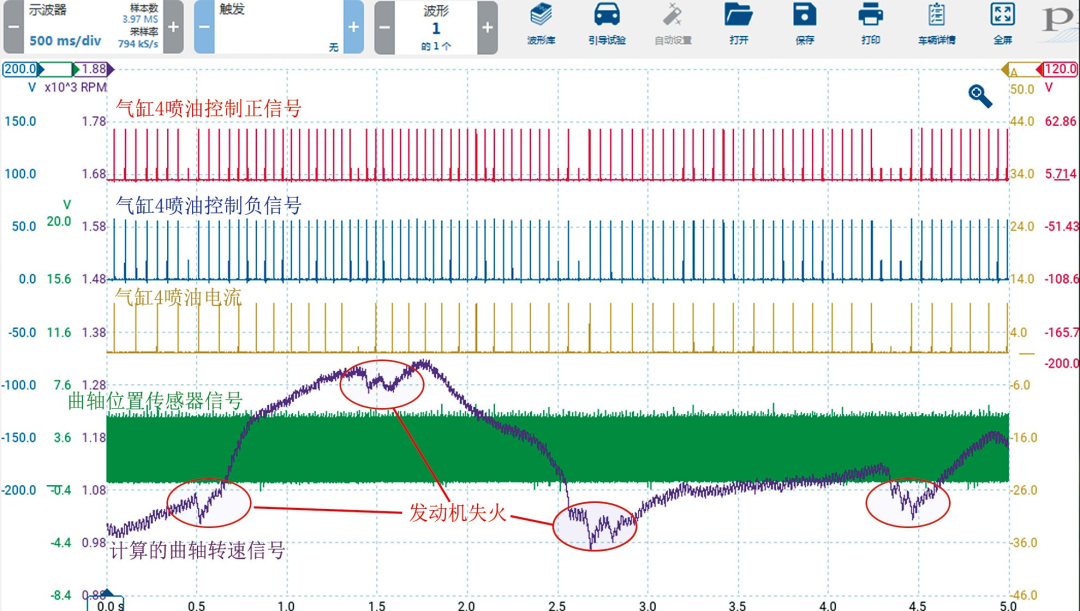

使用虹科Pico汽車示波器依次對氣缸2和氣缸4的點火信號、噴油信號及氣缸壓力進行測量，結果在測量氣缸4的噴油信號時發現異常。如圖2所示，從曲軸轉速曲線上可以看出，發動機確實存在偶爾失火的現象。

圖2故障出現時的相關波形

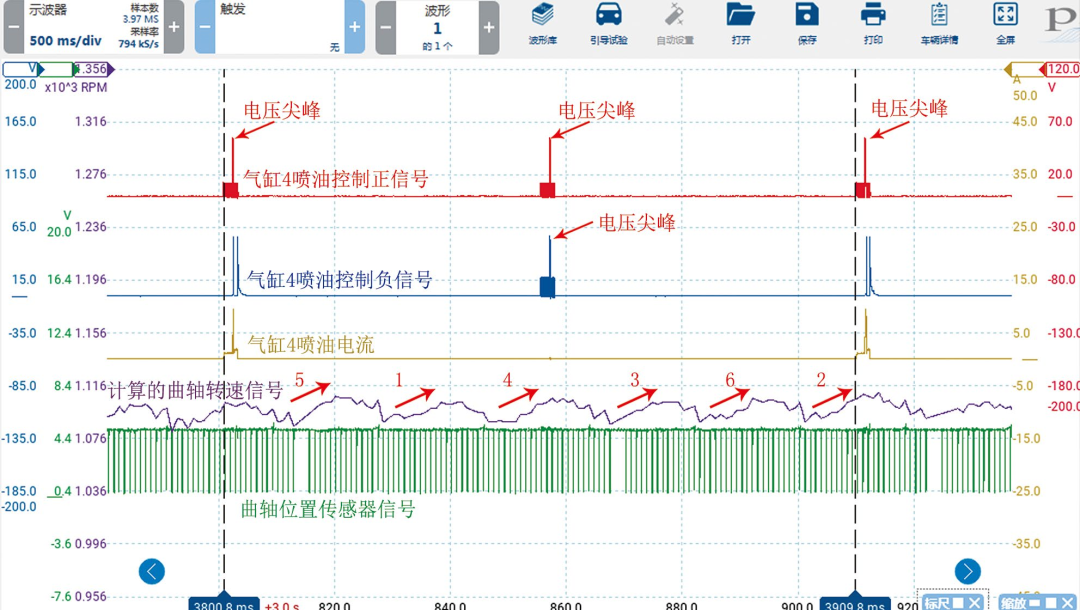

局部放大發動機不失火時的波形（圖3），可以看到，曲軸旋轉2圈（對應氣缸4的噴油間隔時間），曲軸加速6次，對應6個氣缸分別正常做功1次。

圖3局部放大發動機不失火時的波形

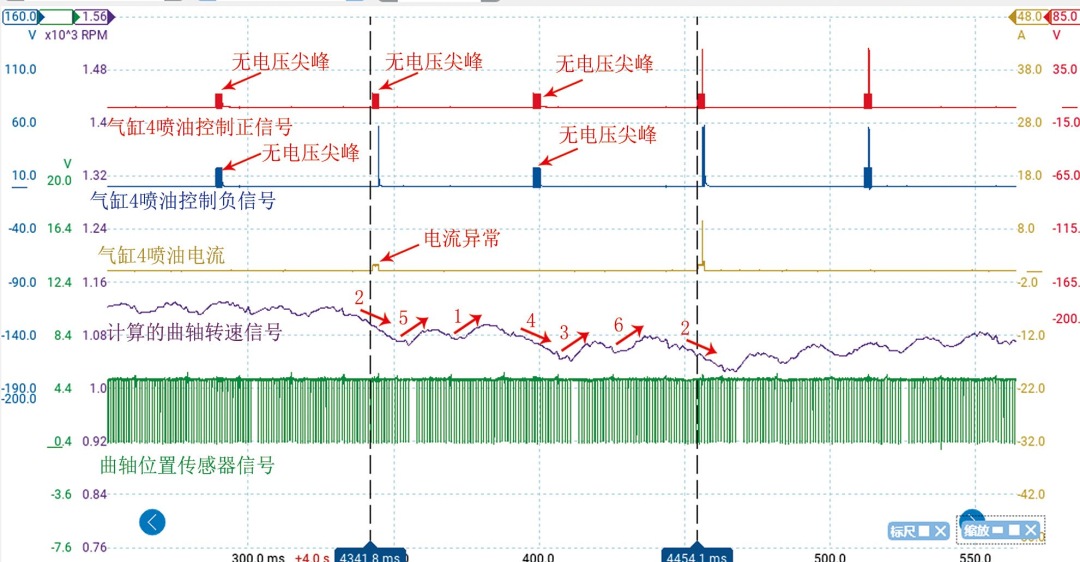

局部放大發動機失火時的波形（圖4），發現氣缸2和氣缸4做功行程時的曲軸轉速偶爾沒有增加，說明氣缸2和氣缸4偶爾失火，這與故障代碼的提示一致。

另外還可以發現，氣缸4的噴油電流明顯異常。對比圖3和圖4，發現發動機失火時，噴油控制正信號和噴油控制負信號上均缺失了電壓尖峰。

圖4局部放大發動機失火時的波形

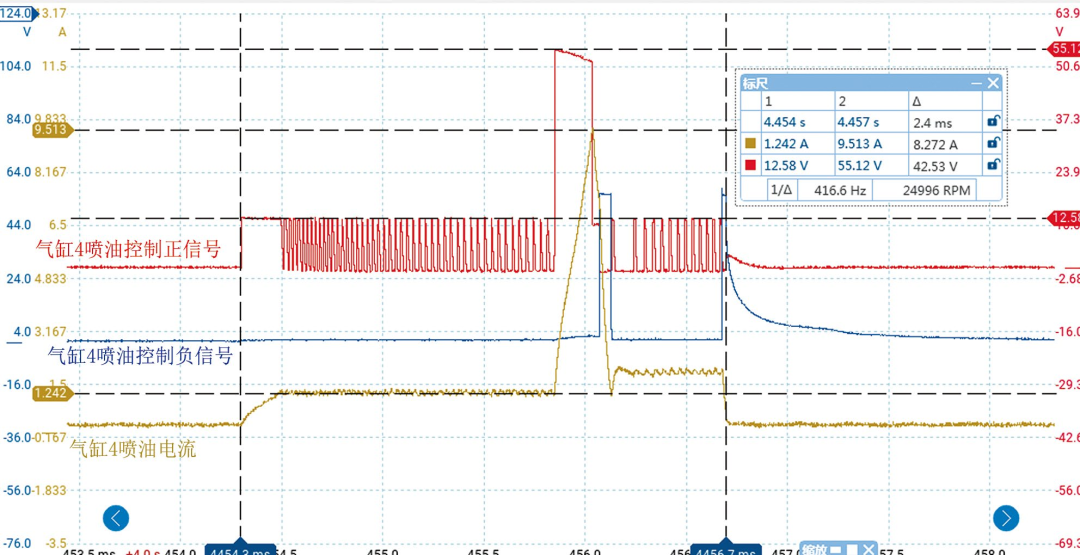

進一步放大波形，觀察1次正常噴油時的波形（圖5），可以看到，1個正常的噴油控制正信號包括3個階段，開始為0 V和12 V的脈沖信號，對應的噴油電流約為1.2 A；接著升高為55 V左右的高電壓，對應的噴油電流升高至9.5 A左右；最后又變?yōu)? V和12 V的脈沖信號，對應的噴油電流約為2 A；整個噴油控制的持續時間約為2.4 ms。

圖5正常噴油時的波形

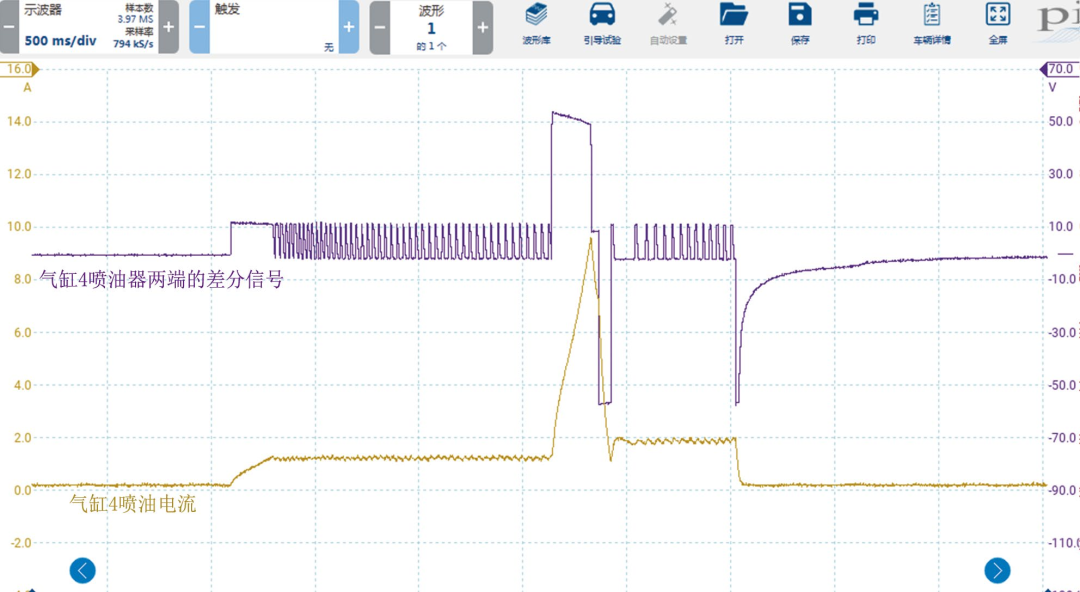

總體來說，正常的噴油控制正信號為2次低壓（約12 V）驅動和1次高壓（約55 V）驅動。利用示波器軟件上的數學通道功能，計算出噴油控制正信號與噴油控制負信號的差分信號（圖6），可以看到噴油器兩端的實際電壓變化。

圖6噴油器兩端的差分信號波形

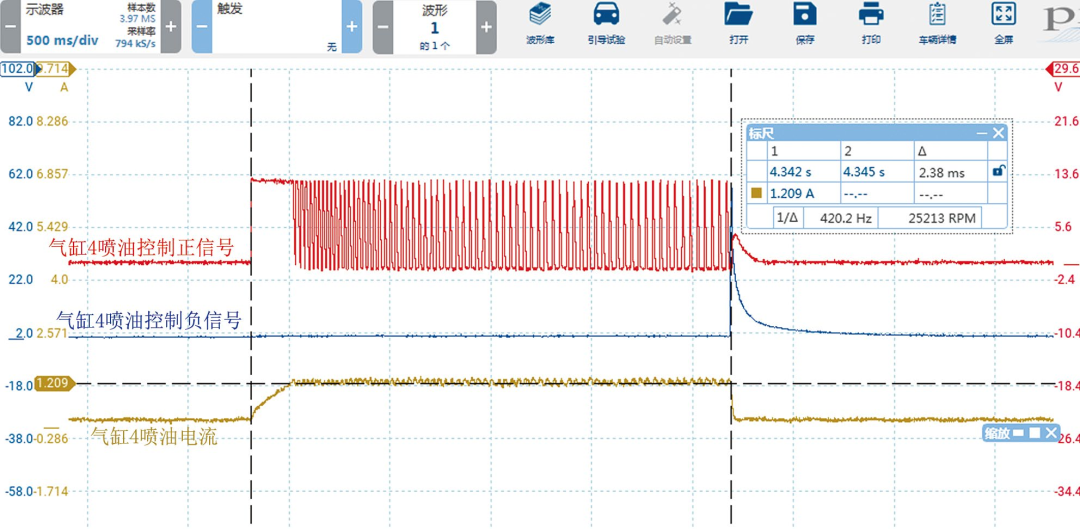

再觀察1次異常噴油時的波形（圖7），可以看到，噴油控制正信號缺少高壓驅動，只有低壓驅動，對應的噴油電流約為1.2 A，整個噴油控制的持續時間約為2.4 ms。診斷至此，推斷發動機控制單元內部氣缸4噴油器的高壓驅動器損壞，偶爾無法工作。

圖7異常噴油時的波形

氣缸2和氣缸4的噴油控制有什么關聯呢？

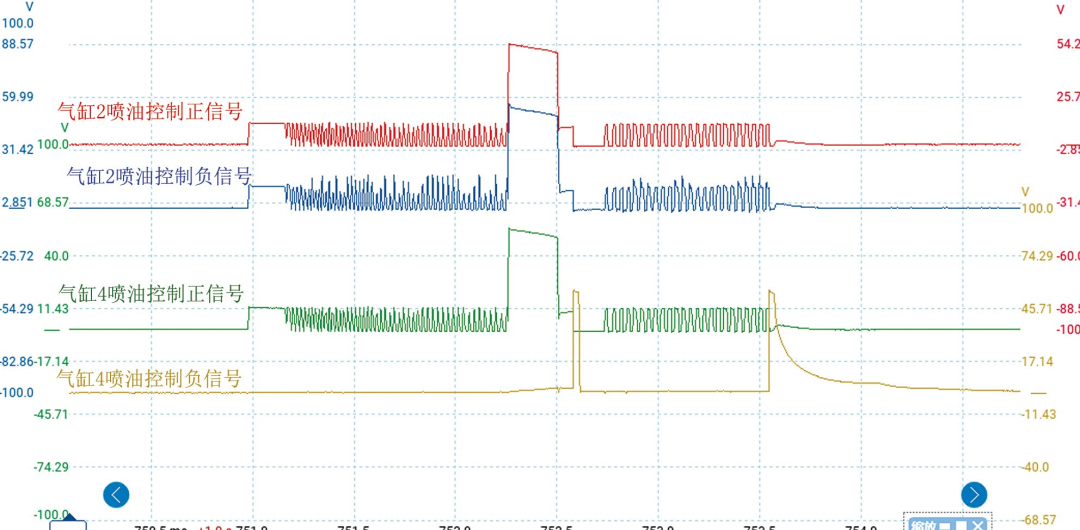

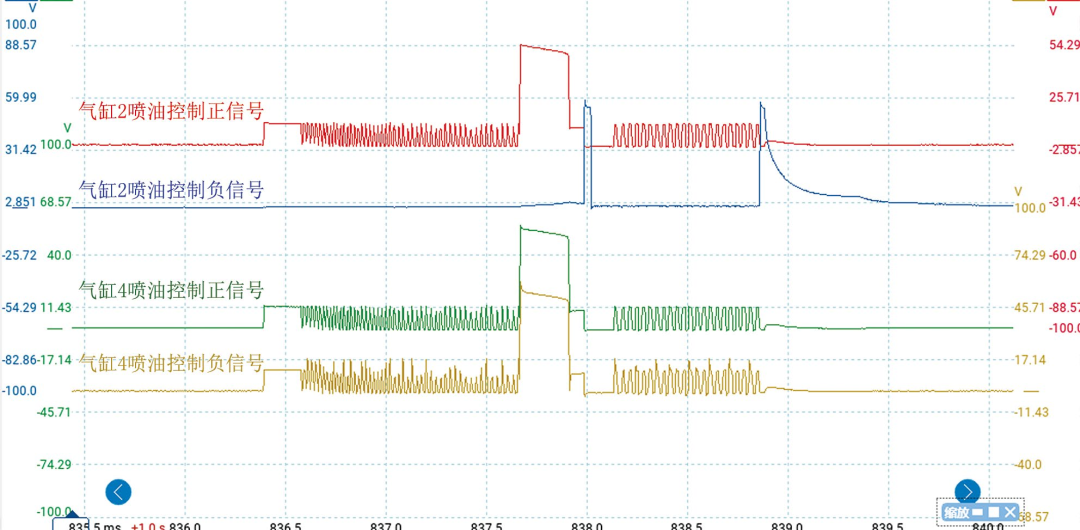

同時測量氣缸2和氣缸4的噴油控制信號波形，發現氣缸2噴油時，氣缸4噴油控制正、控制負信號均與氣缸2噴油控制正信號一樣（圖8）。而氣缸4噴油時，氣缸2噴油控制正、控制負信號均與氣缸4噴油控制正信號一樣（圖9），由此推斷氣缸2和氣缸4的噴油器共用一個高壓驅動器。

圖8氣缸2噴油時的相關波形

圖9氣缸4噴油時的相關波形

更換發動機控制單元后反復路試，車輛加速正常，發動機抖動不再出現，故障排除。

本案例經授權轉載自

《汽車維護與修理》雜志 2025·08上半月刊 - 免拆診斷專欄

葉正祥

余姚東江名車專修廠廠長兼技術總監

具有豐富的疑難雜癥維修經驗，獨創了許多免拆診斷技巧，累計發表免拆診斷技術案例近百篇。
