在半導體制造、精密光學器件和微納米元件生產中，三維表面形貌測量是確保產品尺寸精度和表面質量的核心環節。傳統寬場顯微鏡在層切能力和軸向分辨率上存在局限，難以滿足工業對納米級精密檢測的需求。共聚焦顯微成像技術通過小孔隔離離焦光，實現高分辨率的三維成像，同時增強信噪比，為工業檢測提供可靠解決方案?，F(xiàn)代共聚焦顯微鏡結合單點掃描模式和自動化控制，可快速完成大面積測量，兼顧精度與效率。

#Photonixbay.

傳統測量方法的局限性

在精密制造中，三維形貌測量面臨多重難題。電子顯微鏡雖精度高，但需要真空環境且對樣品有破壞性；原子力顯微鏡視場小、掃描慢，難以滿足產線節奏。

傳統寬場光學顯微鏡受衍射極限和離焦背景干擾，難以清晰分辨復雜曲面的深度信息。表面粗糙度測量往往只能獲得二維投影，丟失關鍵軸向數據。

非接觸式測量需求迫切，但現有方法在速度、分辨率和適用性上難以平衡，導致質量控制滯后和數據可追溯性差。這些挑戰直接制約了半導體芯片和高端零部件的良率提升。

#Photonixbay.

共聚焦顯微成像基本原理

（a）寬場顯微鏡；（b）共聚焦顯微鏡

共聚焦顯微鏡原理源于對寬場成像缺陷的針對性改進。寬場顯微鏡同時照亮整個視場，焦平面外的背景光嚴重降低圖像對比度，尤其在三維表面形貌測量中表現突出。

共聚焦顯微成像通過引入照明端和探測端共軛小孔，實現“點照明+點探測”。只有來自焦平面的信號能有效通過探測小孔，離焦光被大幅抑制。這種設計帶來顯著的光學切片能力，讓系統能像切片一樣逐層獲取清晰圖像，為精確重建三維形貌奠定基礎。

針孔共聚焦的核心在于有效點擴散函數（PSF）。系統PSF近似為照明PSF與探測PSF（含小孔）的乘積。小孔尺寸控制著分辨率與光通量的平衡：適中尺寸下，橫向分辨率較寬場提升約√2倍，同時軸向?qū)忧心芰Υ蠓鰪姟?/span>

這一原理讓共聚焦顯微鏡在三維形貌測量中表現出色。它能直接通過層切掃描獲得可靠的高度信息，適用于復雜表面粗糙度測量和缺陷深度量化。

共聚焦掃描方法方式

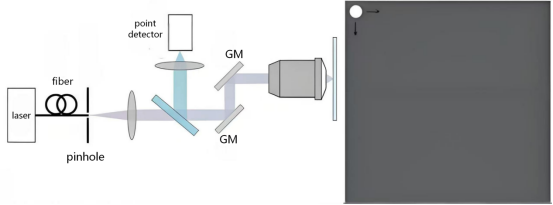

振鏡單點掃描的共聚焦方法

單點掃描是共聚焦顯微成像中最經典且精度最高的掃描方式。它通過振鏡（GM）或聲光偏轉器逐點掃描樣品表面。振鏡掃描穩定性高，掃描角度大，易于電腦精確控制，特別適合小視場的高精度三維表面形貌測量。研究者還引入諧振鏡作為快鏡，進一步提升掃描速度，同時保持高準確性。

聲光偏轉器則通過聲光晶體實現光束角度調制，無機械運動部件，反應速度極快，掃描頻率可高達100 MHz。它與振鏡組合使用時，能有效突破機械運動的限制，提升系統穩定性和掃描效率。

共聚焦顯微鏡應用領域

共聚焦顯微鏡在多個工業領域展現獨特價值。

半導體制造：用于晶圓表面納米級缺陷檢測和工藝監控。通過快速三維測量，可精確量化臺階高度和粗糙度分布，幫助工程師實時優化刻蝕參數，提升良率。

新能源材料表征：以石墨烯CVD生長質量控制為例，共聚焦反射模式能無損映射大面積層數均勻性、褶皺高度和表面缺陷，實現形貌與電學性能關聯分析。該方法已在相關研究中驗證，有效加速材料工業化進程。

精密機械與3C電子：支持復雜曲面尺寸測量和微小缺陷檢測（如劃痕、顆粒）。結合自動化平臺，可實現高通量檢測，單批次輸出符合ISO標準的表面參數報告。

共聚焦顯微成像技術以高分辨率、光學切片能力和靈活掃描方式，有效克服了傳統測量方法的局限，為三維表面形貌測量和精密檢測提供了可靠解決方案。從基本原理到單點掃描的振鏡與聲光偏轉器技術，再到半導體、新能源材料以及精密機械領域的實際應用，該技術正助力工業實現納米級表面量化控制。

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，符合ISO25178標準測量，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
