一、設備定型后，新增 CAN 需求怎么處理？

做控制板或小型設備改造時，常會遇到這樣的情況：板子已經定型、程序運行穩定，MCU 只有 TTL 串口，現場卻要求對接 CAN 總線設備。

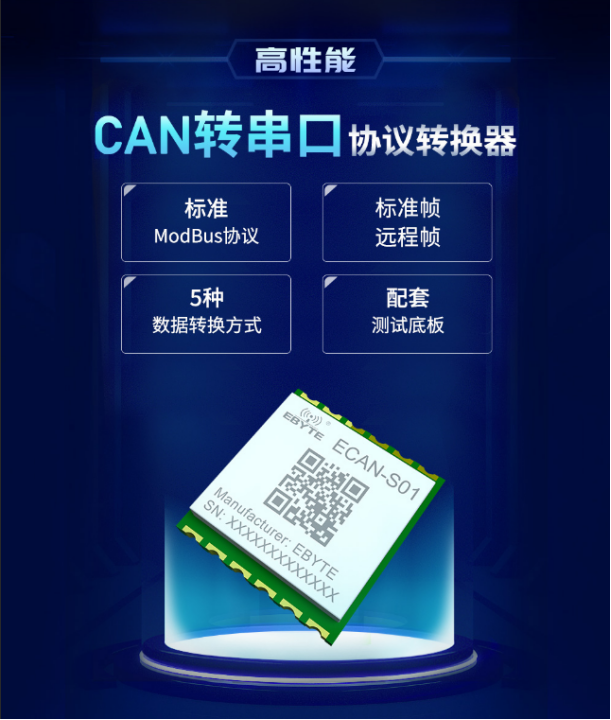

如果重新改板、換主控，既費時間又增加成本，原有驗證過的部分也需要重測。ECAN-S01TTL 轉 CAN 模塊可實現 TTL 與 CAN 數據雙向轉換，讓僅帶串口的設備快速接入 CAN 網絡，非常適合樣機驗證、老舊設備升級、小批量改造場景，改動小、落地快。

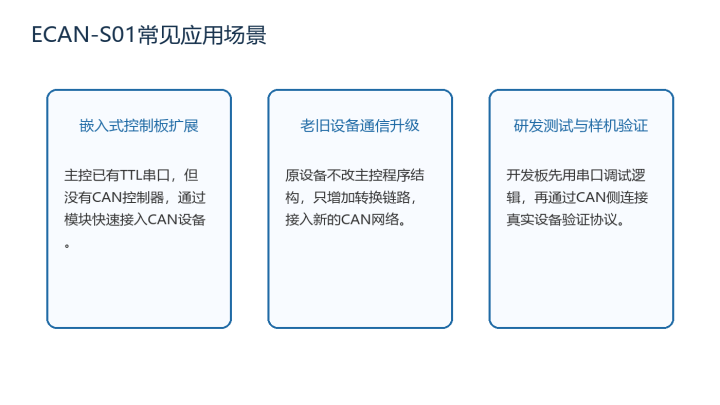

二、控制板快速擴展 CAN 通信

多數 MCU 自帶 UART 接口，串口調試、日志打印都很方便。但現場設備使用 CAN 通信時，就需要轉換鏈路。

ECAN-S01 直接對接主控 TTL 側、接入 CAN 總線，讓控制板與電機驅動器、BMS、儀表等設備實現數據交互。無需重新設計硬件，可先跑通通信鏈路、驗證邏輯，后續再決定是否集成 CAN 接口，前期驗證更穩妥。

三、老舊設備低成本接入 CAN

不少在用設備仍是串口通信，運行穩定但需接入新 CAN 網絡，大改主控風險高、影響穩定性。

老設備輸出 TTL 數據時，可通過 ECAN-S01 橋接至 CAN，保留原有工作模式，同時具備 CAN 通信能力，實現平滑升級。

四、研發測試高效輔助

實驗室臨時對接 CAN 設備、驗證通信邏輯時，開發板若無 CAN 接口，測試不便。

ECAN-S01 快速搭建鏈路：TTL 側查看串口數據，CAN 側查看幀信息，雙向透明可查，快速定位通信問題。

五、調試要點：TTL 與 CAN 參數分別確認

TTL 側重點核對：電平匹配、波特率、TX/RX 接線；

CAN 側重點核對：總線波特率、幀格式、終端電阻、CANH/CANL 接線。

建議分步調試：先調通 TTL 通信，再接入單個 CAN 設備，最后接入完整總線，避免多設備同時排查。

六、上線前：做好日志與記錄

小型改造易忽略后期維護，建議：

主控側：記錄收發數據、CAN ID、超時日志；

CAN 側：監控錯誤幀、重傳、總線異常。便于快速定位問題，減少反復重啟排查。

七、常見問題分層排查

TTL 無響應：優先查電平、接線、串口參數；

CAN 無數據：重點查終端電阻、波特率、總線接線；收發異常：核對幀格式、ID、數據長度；

偶發故障：檢查供電穩定性、電磁干擾。

八、結語

ECAN-S01 是輕量化通信擴展工具，能讓僅有 TTL 串口的 MCU、控制板、老舊設備，低成本接入 CAN 網絡。無論是樣機驗證、存量設備改造，還是小批量工業升級，它都能減少硬件改動、縮短周期，打通 TTL 與 CAN 通信壁壘，為工業設備互聯提供靈活、高效的解決方案。
