瑞薩“RA MCU眾測寶典”ADC/DAC專題再添新篇。

開啟寶典

前言

RA MCU眾測寶典 | 環境搭建之【FPB-RA0E2】開發環境搭建

瑞薩RA MCU眾測寶典 | 環境搭建之【FPB-RA0E2】批量加載例程

安裝JlinK

第一步

下載并安裝J-Link驅動包

首先，需要從SEGGER官網下載最新的J-Link軟件和文檔包。這個工具包中包含了我們稍后要用到的RTTViewer。

訪問SEGGER J-Link下載頁面。

在版本選擇區域（如圖中紅框所示），選擇一個合適的版本，例如V8.46。

根據操作系統（如Windows 64-bit），點擊對應的"Installer"鏈接進行下載。

點擊可查看大圖

第二步

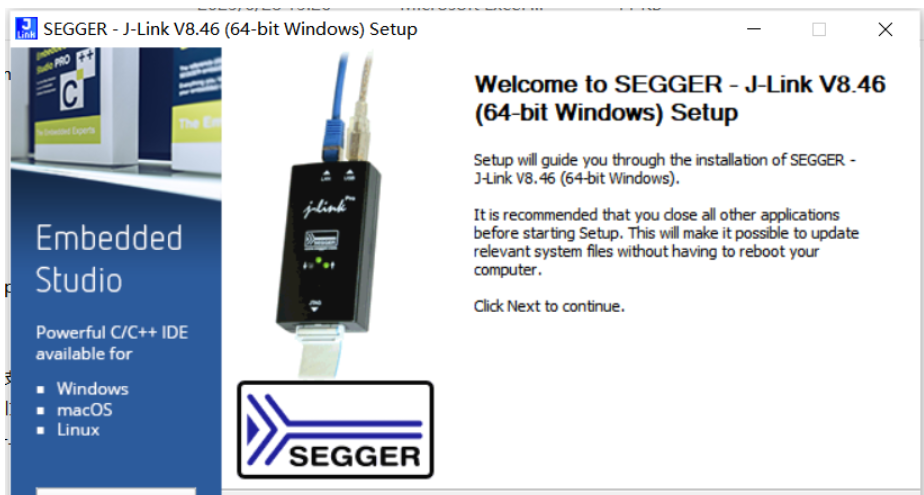

安裝J-Link軟件

下載完成后，運行安裝程序。這是一個標準的Windows安裝向?qū)?，只需按照提示，一路點擊"Next"即可完成安裝。安裝過程會將J-Link驅動、J-Flash、J-Link RTT Viewer等一系列實用工具安裝到電腦中。

點擊可查看大圖

二

運行ADC例程

第三步

編譯并運行ADC例程

接下來，在e2 studio IDE中打開ADC例程項目（例如adc_fpb_ra0e2）。

編譯工程，確保沒有錯誤。

點擊按鈕，將程序下載到 FPB-RA0E2 開發板并啟動調試會話。

程序啟動后會默認暫停在 main() 函數的入口處。點擊按鈕（圖中紅框高亮的綠色三角箭頭），讓程序開始運行。

點擊可查看大圖

三

查看運行結果

第四步

啟動并配置J-Link RTT Viewer

在程序已經在開發板上運行后，啟動RTT查看器。

打開J-Link軟件的安裝目錄，找到并雙擊運行JLinkRTTViewer.exe。

在彈出的配置窗口中（如圖中紅框所示），進行如下設置：

Specify Target Device：輸入或選擇您的目標芯片型號，例如RTFA0E209（RA0E2系列）。

Target Interface&Speed：保持默認的SWD和4000k Hz即可。

RTT Control Block：選擇Auto Detection，讓工具自動尋找RTT控制塊。

點擊"OK"按鈕。RTT Viewer會自動連接到正在運行的J-Link會話。

點擊可查看大圖

第五步

查看初始輸出信息

連接成功后，J-Link RTTViewer的終端窗口會立刻顯示出程序通過RTT發送過來的信息。如圖中紅框所示，程序首先打印了一個歡迎信息，介紹了項目詳情，并提供了一個交互菜單：

Press 1 to Start ADC Scan（按1開始ADC掃描）

Press 2 to Stop ADC Scan（按2停止ADC掃描）

這表明RTT通信已經成功建立，并且程序正在等待用戶輸入。

點擊可查看大圖

第六步

交互并查看實時ADC數據

現在，可以與程序進行交互了。

在RTT Viewer的輸入行中，輸入1并按回車鍵。

如圖中紅框所示，程序接收到指令后，會打印"ADC Started Scan"的提示。

隨后，程序開始連續進行ADC采樣，并將每次的原始計數值（如2372,2820）和轉換后的電壓值（如1.91V,2.27V）通過RTT實時打印出來。

通過以上步驟，成功地利用J-Link RTT Viewer工具，實現了與FPB-RA0E2開發板上運行程序的雙向通信，并直觀地觀測到了ADC模塊的實時運行數據，極大地提升了開發和調試效率。

點擊可查看大圖

如果你在安裝驅動、連接RTT、查看ADC數據時遇到問題，歡迎在評論區留言。下一篇繼續深入瑞薩RA系列ADC高階用法！
