01什么是MEMS壓感傳感器

MEMS力傳感器是在硅片上通過半導體工藝制造出的微型力傳感器，其內部集成了微米級的機械結構，當受到外力作用時，該結構發生形變，并通過壓阻、電容等效應將形變實時轉換為電信號輸出，從而精確測量力的大小。得益于半導體批量制造工藝，它具備體積小、靈敏度高、功耗低、易于集成且成本低等顯著優勢。

MEMS壓感傳感器是力傳感器的一個分支，從智能手機、可穿戴設備到智能機器人，壓感傳感器正悄然驅動著這些體驗的革新。從檢測原理上，壓感傳感器主要分為壓阻型和電容型兩大類，兩者是用硅材料通過圖形轉移及刻蝕方法，制作成微米級的壓力敏感膜片。其已滲透至電子產品的各個層面，成為連接物理世界與數字世界不可或缺的橋梁。

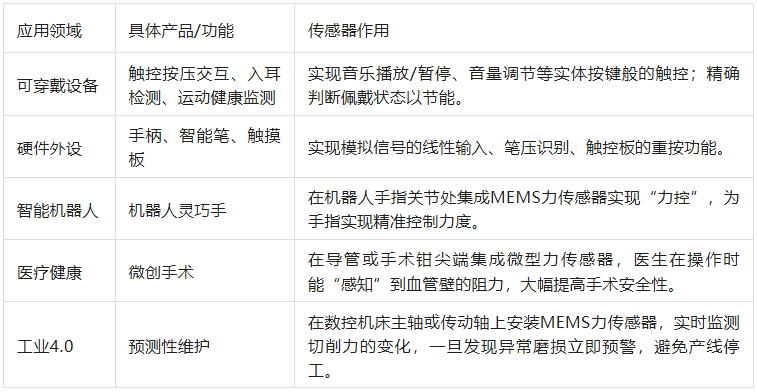

MEMS壓感傳感器部分應用場景

02敏芯MEMS壓感解決方案

敏芯股份致力于打造MEMS技術平臺，是國內屈指可數掌握多品類MEMS芯片設計和制造工藝能力的企業，產品包括聲學傳感器、壓力傳感器、慣性傳感器等，應用于消費電子、車載、醫療及工控等領域，總出貨量超50億顆，其中聲學傳感器芯片出貨量全球第三，展現了從單一產品到矩陣化生態的發展路徑。

敏芯MEMS壓感傳感器主要為電阻型：在硅上沉積四個電阻形成惠斯特電橋，當按壓器件時，應力使四個電阻發生變形進而發生阻值變化，通過阻值的變化反饋按壓力的大小。其有著技術成熟、輸出信號強、電路簡單可靠性強的優點，是目前市場主流的應用方案。敏芯高性能MEMS壓感解決方案是集精準市場定位、全產業鏈技術沉淀、持續創新迭代以及平臺化技術復用的綜合優勢體現。

03從“可用”到“好用”的躍升

通過深厚的全產業鏈技術沉淀與精準的市場卡位能力，敏芯用技術創新定義產品價值。

攻克關鍵痛點：目前市場占有率較高的方案是印刷電阻工藝，只能作為開關使用，無法檢測接觸力的大小進行線性輸出。敏芯推出的是基于MEMS工藝平臺加工壓感芯片，具有一致性好，良率高，機械性能強等一系列優勢。

創造集成價值：由于基于MEMS工藝，產品尺寸可以做到0.8*0.8*1mm，同時可以集成在客戶PCB板或者FPC板上，降低客戶成本，節省客戶產品layout空間。

在MEMS壓感芯片進行植球，方便后續SMT貼裝

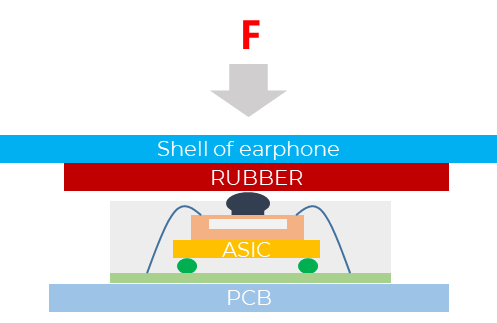

單面貼裝的示意圖，只需要單面加壓即可實現力的傳遞。

雙面夾工藝的示意圖

圖是壓感MEMS另一種封裝形式。圖9是圖8的內部剖面圖，不銹鋼球作為力傳遞的載體，把外界按壓力傳遞到MEMS上，通過ASIC處理后把信號傳輸?shù)?a target="_blank">MCU中。

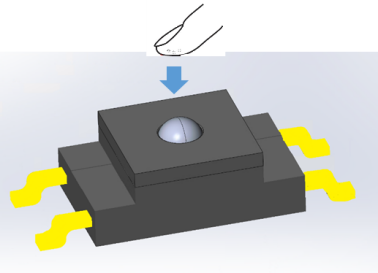

圖是壓感MEMS的另一種封裝形式，與圖的原理類似，都可以通過更換MEMS量程還滿足客戶定制的量程。

04從“產品”到“生態”的演化

敏芯股份致力于打造MEMS技術平臺以構筑具有前瞻性的戰略優勢，摒棄發展單一品類思路，貫徹平臺化技術復用與生態擴展的理念，通過協同布局多物理量傳感器形成傳感器矩陣。

技術協同：在MEMS芯片設計、ASIC開發、封裝測試等底層技術上，聲學、壓力、慣性等傳感器之間存在可復用的技術和工藝模塊。這使得公司能夠高效孵化新產品線，如慣性傳感器在2025年實現120%的驚人增長，正是平臺能力變現的有力證明。

產品矩陣：公司正構建“高信噪比聲學、壓力/壓感/微差壓、慣性/姿態感知（加速度+陀螺、IMU）”等在內的多品類傳感器矩陣。致力于為客戶提供一站式解決方案，大大增強了客戶粘性和市場競爭力。

進軍前沿：基于平臺強大的研發能力，敏芯股份啟動了包括用于人形機器人的MEMS六維力/力矩傳感器、手套型壓力及溫度傳感器、以及高端IMU研發。標志著公司正從消費電子、醫療、工控等傳統領域，邁向AI、機器人等新興市場。

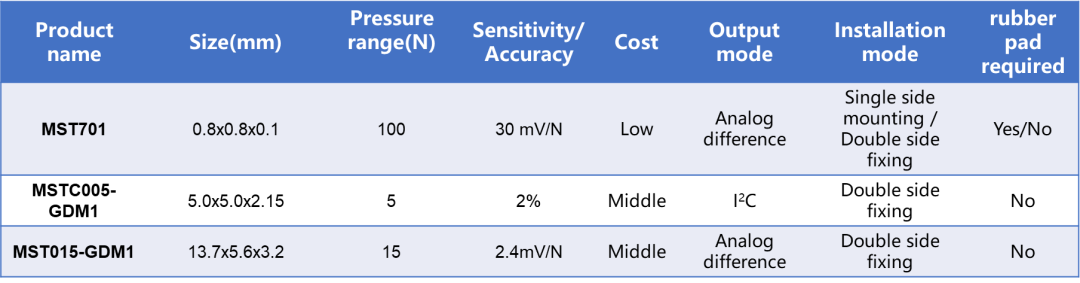

器件選型表
