應用背景

在工業自動化的核心賽道，變頻伺服是電機精準調速、轉矩控制的關鍵載體，其各模塊的穩定與高效，直接決定工業設備的運行精度和可靠性。中微愛芯聚焦工業半導體領域，憑借全模塊芯品配套、工業級硬核品質、高適配等核心優勢，從信號處理到保護電路，從控制驅動到通信存儲，實現全環節輔配，以國產芯實力為變頻伺服設備打造穩定、高效、高性價比的“芯”基石！

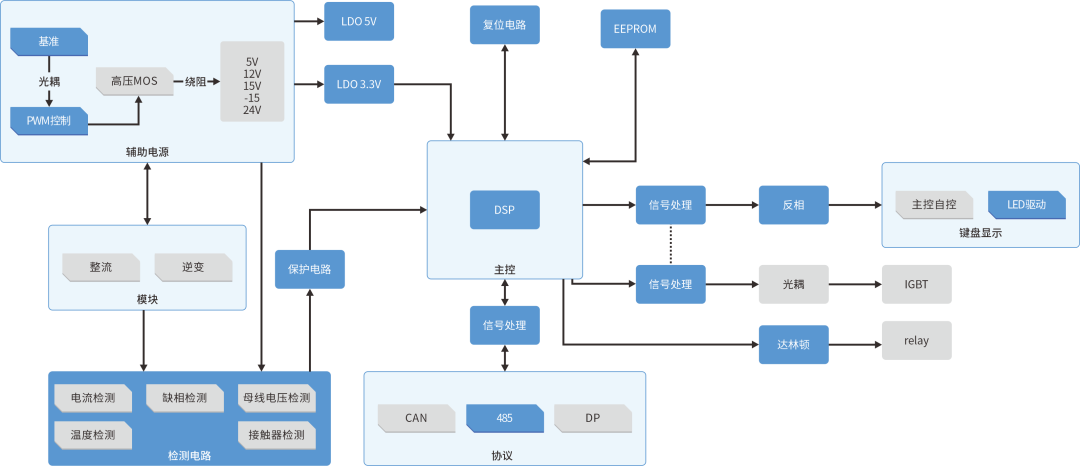

結構簡圖

主力產品

01信號處理模塊

AiP74LVC244/AiP74ACT244/AiP74HCT244/AiP74HC14/AiP74ACT14/AiP74HC00/AiP74HC08/AiP74AHC1G14/AiP74HC594/AiP74HC32/AiP74HC74/AiP74LV541/AiP74HC541等等

1）核心作用：AiP74HC系列常用來做數字信號的緩沖整形、AiP74HCT系列用來做TTL轉CMOS的電平移位、AiP74ACT系列增強驅動，用來驅動大電流負載，同時都兼有邏輯運算功能，保障控制與反饋信號的精準、高速傳輸，為系統的精準控制筑牢基礎。

2）產品優勢：

-中微愛芯具有最齊全的國產邏輯型號；

-全部125℃的寬溫設計；

-無EOL停產計劃；

-超高性價比，完全兼容替代進口物料，適配復雜工業現場的信號處理需求。

02檢測、保護電路模塊

AiP8199/AiP324/AiP358/AiP2903/AiP072/AiP074

1）核心作用：實時檢測電壓、電流、溫度等關鍵參數，過壓、過流、過熱時快速觸發保護，切斷故障回路，防止器件損壞，提升設備運行安全性。

2）產品優勢：檢測精度高、響應速度快、抗溫漂性能優異，保護閾值精準穩定，適配變頻伺服復雜的工況檢測需求。

03鍵盤顯示模塊

AiP74HC595/AiP74HCT595/AiP74HC164/AiP74HC165/AiP1628/AiP1639/AiP1637

1）核心作用：HMI交互“橋梁”，使用AiP74HC595邏輯芯片，通過串并轉換、數據鎖存配合AiP74HC165完成鍵盤輸入采集與顯示屏驅動；AiP16XX系列單顆驅動LED矩陣且自帶按鍵掃描，減少方案器件數量和布板空間。以上兩種顯示方案都可以手動設置參數、實時顯示運行狀態，便捷掌控設備工作情況。

2）產品優勢：數據傳輸穩定、驅動能力強，與各類顯示器件、鍵盤模組高度兼容，集成難度低，節省器件和空間成本。

04存儲模塊

AiP24C08/AiP24C16/AiP24C32/AiP24C64

1）核心作用：存儲運行參數、工藝配方、故障記錄等關鍵數據，掉電不丟失，保障參數穩定保存與快速調取。

2）產品優勢：多容量可選、I2C 總線接口通用、讀寫速度快，擦寫次數多、數據保存時間長，工業級穩定性適配長期不間斷運行。

05電源控制模塊

AiP3844/AiP2844/AiP431

1）核心作用：AiP431提供高精度、高穩定性基準電壓，配合AiP3844/AiP2844設計反激式電源，精準生成可調占空比 PWM 信號，調節電機輸入電壓與頻率，實現無級調速、精準轉矩控制，是變頻伺服節能調速的關鍵。

2）產品優勢：AiP3844/AiP2844占空比調節精度高、頻率穩定性強，抗干擾、寬電壓工作，可直接驅動功率管，外圍電路簡單，易調試；AiP431輸出電壓可調、溫漂系數低、精度高，負載能力強，適配各類模擬與數字電路的基準電壓需求。

06LDO（低壓差線性穩壓器）模塊

AiP7805/AiP7815/AiP1117

1）核心作用：將不穩定輸入電壓轉換為穩定低壓直流電壓，為微控制器、傳感器、邏輯芯片等低壓器件可靠供電。

2）產品優勢：低壓差、低紋波、高輸出精度，過流、過熱保護功能完善，封裝小巧，布局靈活，適配設備小型化設計。

07485 協議模塊

AiP485/AiP8485

1）核心作用：實現變頻伺服與PLC、上位機、觸摸屏等工控設備的遠距離、抗干擾串行通信，支持多設備組網，保障指令與狀態數據可靠傳輸。

2）產品優勢：通信距離遠、抗干擾能力強，總線負載能力優異，兼容 RS485/RS422 協議，適配工業現場復雜的組網環境。

08復位電路模塊

AiP706/AiP809/AiP810

1）核心作用：實時監測主控芯片供電電壓，欠壓、掉電時自動觸發復位，防止程序跑飛、系統死機，保障穩定啟動與持續運行。

2）產品優勢：復位閾值精準、響應速度快，低功耗、寬電壓工作，無復位抖動，有效保護主控芯片，提升系統整體穩定性。

09達林頓

AiP2003/AiP2803

1）核心作用：將控制電路小電流信號放大為大電流，驅動繼電器、接觸器、指示燈等功率器件，實現小信號對大功率器件的可靠控制。

2）產品優勢：高電流增益、高耐壓，抗干擾能力強，內置鉗位二極管，有效保護驅動電路，多通道集成，節省 PCB 空間。

中微愛芯核心優勢Core Strengths

產品線覆蓋齊全：通用邏輯、信號鏈、電源、顯示驅動、達林頓等產品線，大幅優化 BOM 結構，降低采購與管理成本；

工業級硬核品質：全系列產品采用工業級設計，寬工作溫度范圍、抗干擾強，完美適配工業現場高溫、強干擾的復雜工況；

高適配易集成：引腳兼容主流進口型號，無需修改電路設計，直接替換，縮短客戶研發與量產周期；

國產芯高性價比：自主研發、本土生產，供貨穩定、交期可控，擺脫進口芯片供應鏈制約，為變頻伺服國產化升級降本增效；

全流程技術支持：提供專業的芯片設計建議、應用方案調試，一對一技術對接，解決客戶集成與使用中的各類問題。

充足市場驗證：多個行業標桿批量使用，多年穩定運行，口碑驗證可靠品質。

關于中微愛芯

無錫中微愛芯電子有限公司成立于2004年，是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業，是工信部認定的集成電路設計企業，是國家鼓勵的重點集成電路設計企業。產品已形成MCU、顯示驅動（LED/LCD）、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列數千款產品，為汽車電子、工業控制、網絡通信、新能源、消費電子等領域提供全面的芯片解決方案。
