應用背景

角磨控制器專為直流無刷電機驅動的角磨類電動工具設計。角磨既可以切割也可以打磨，常見的使用場景主要集中在裝修、金屬加工、維修DIY。使用時用戶可切換3檔速度檔位，以適配不同的工況需求。本方案支持上位機調試，借助上位機的參數實時顯示功能，可高效輔助開發者完成產品開發，大幅提升方案開發效率。

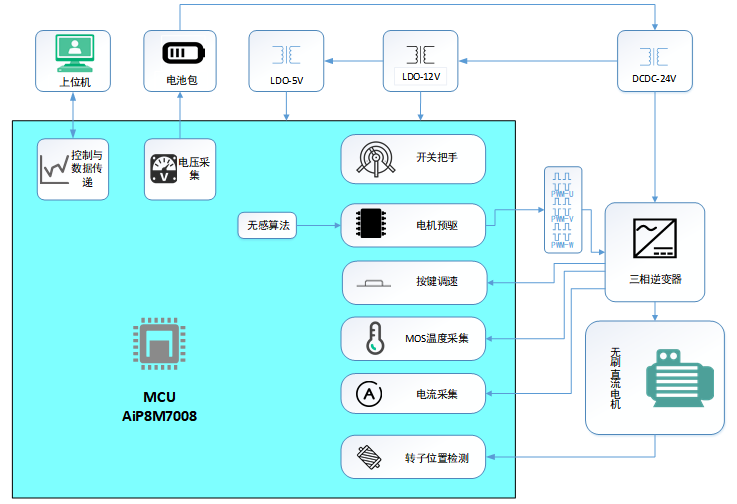

解決方案

該方案采用我司AiP8M7008芯片， AiP8M7008是一款電機專用8051內核MCU,內置256B的XRAM，256B的IRAM，8K的MTP ROM，并且內部集成了多種電機專用外設：多功能定時器模塊，1路運算放大器，2路比較器，15通道12-bit高速ADC，支持UART通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

該款角磨控制器具備實時調速功能，借助我司自研電機控制算法，可以平穩切換3檔速度檔位，讓用戶在使用時更加得心應手。此外，該款控制器支持上位機調試，用戶可對電機的啟動參數進行在線調整，根據上位機的數據反饋，有效調整啟動參數，方便更換電機和二次開發；控制器在運行過程中，還能實時監控運行參數變化，便于快速問題定位和優化。

方案特點

工作電壓：DC14-24V

最大允許電流：50A（可根據需求進行調整）

使用溫度：-20℃-120℃

顯示方式：檔位LED顯示，電量LED顯示

控制方式：把手開關啟動、上位機調試、按鍵調速

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~45000eRPM/min

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護

本款角磨控制器具備3檔調速功能，可根據工況需求調整轉速，并支持運行時調速。本款控制器具備工況自適應匹配算法，可根據實際工況自動調節轉速和扭矩，使角磨機始終保持最佳工作狀態。并且控制器具備多種保護功能，讓每一次打磨都穩定可靠，使用無憂。對比常見的220V角磨，本款角磨控制器具有體積小、動力強勁，無需額外電源的優勢；即使再惡劣的環境，也能幫你從容處理復雜工況。

方案實物

整機面貌

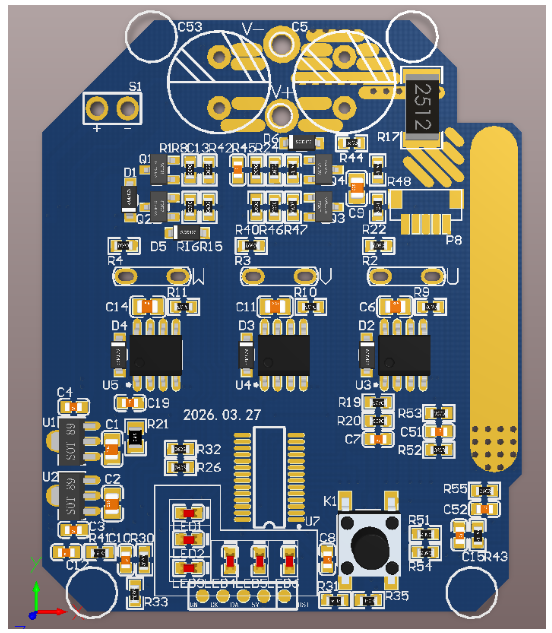

控制器PCB正面

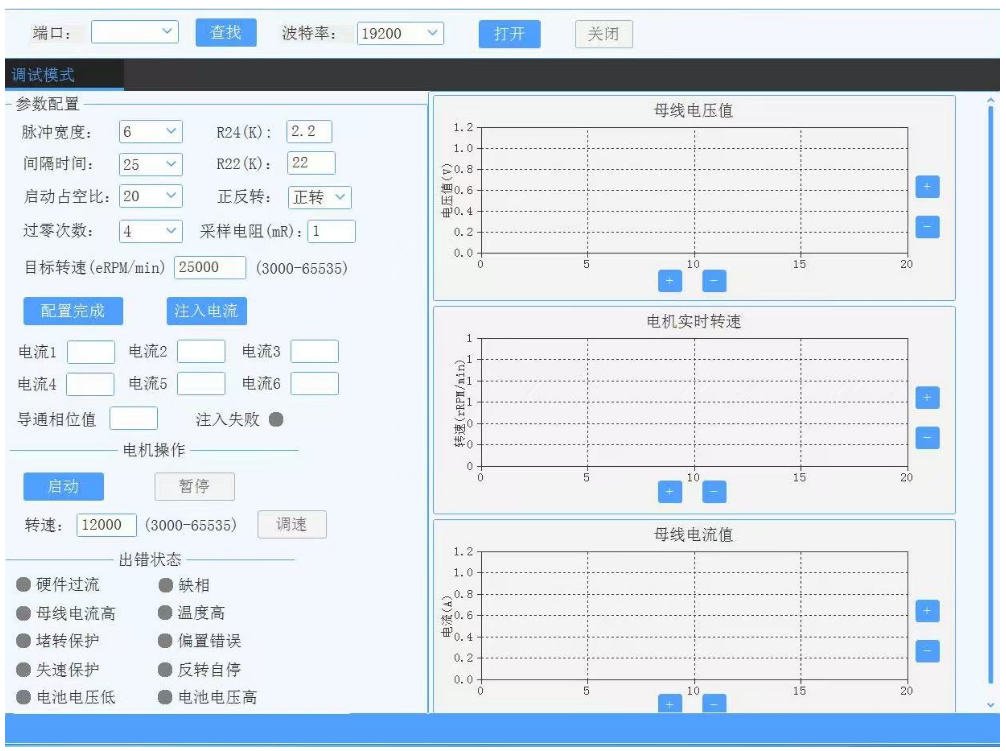

上位機調試界面

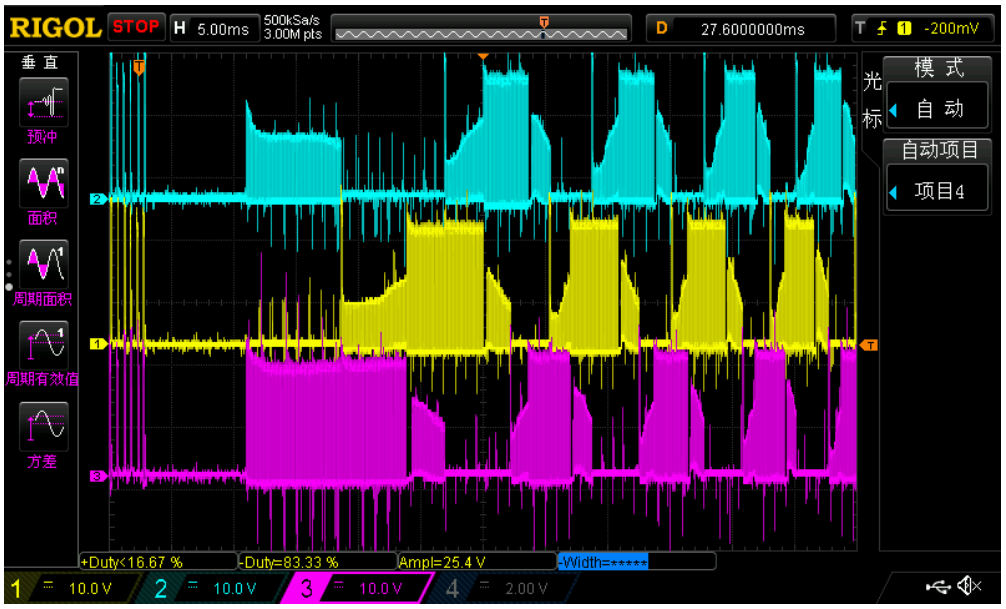

電機啟動波形圖

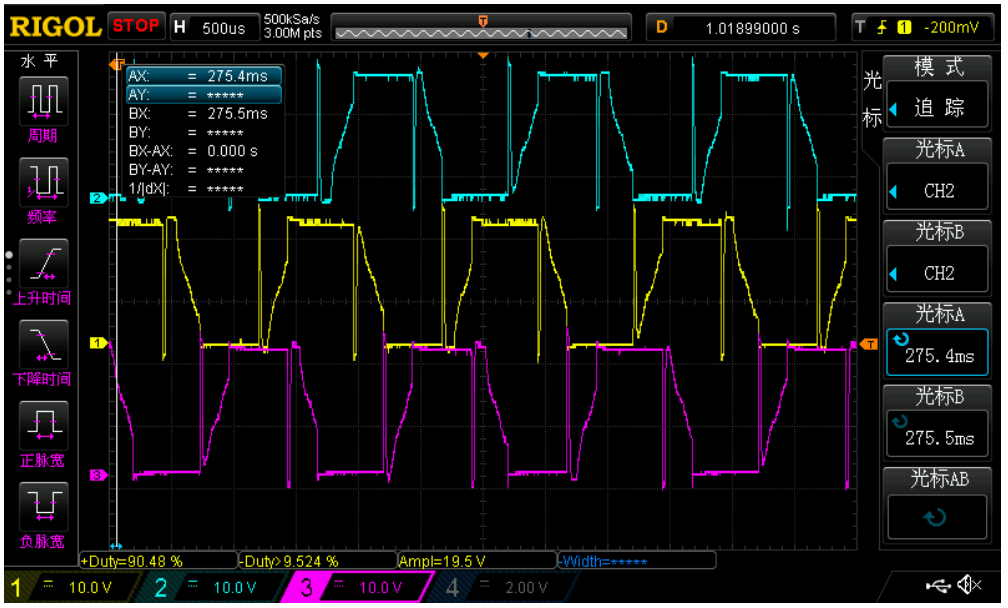

電機全占空比（100%）時波形圖

芯片資源

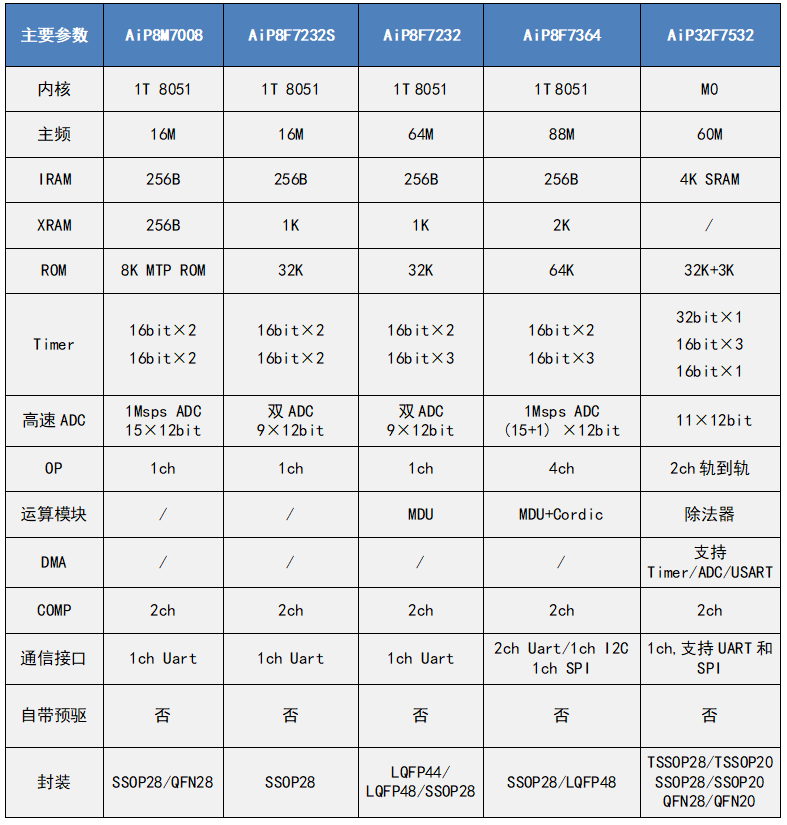

適用角磨的高性價比MCU：

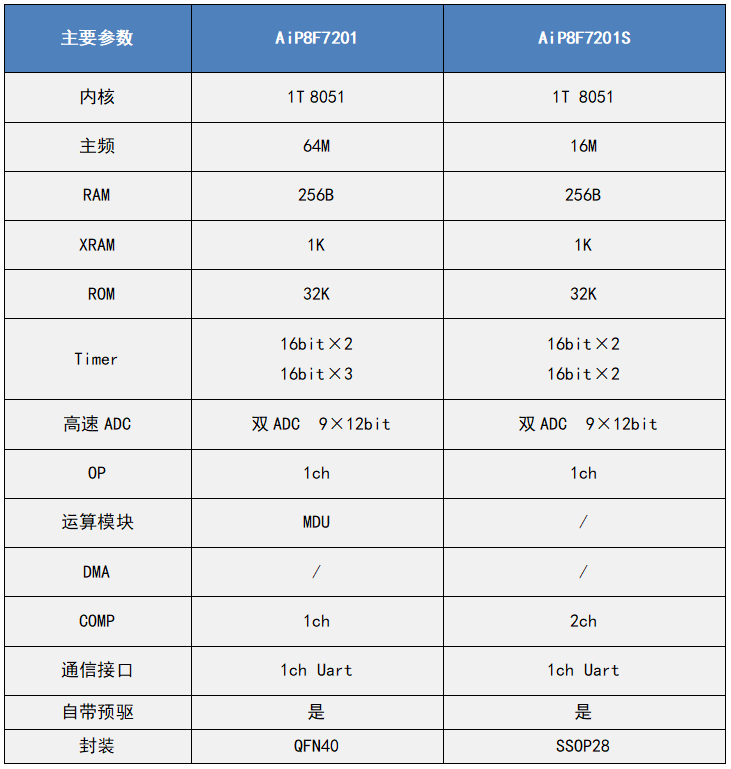

適用角磨的進階高性能MCU：

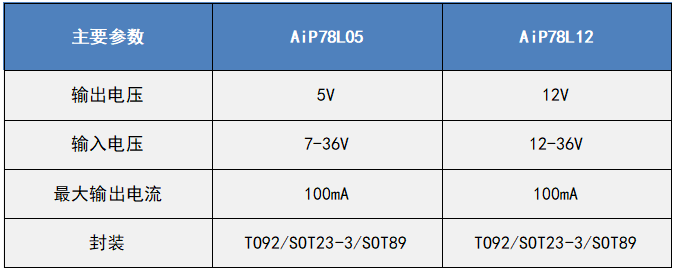

LDO：

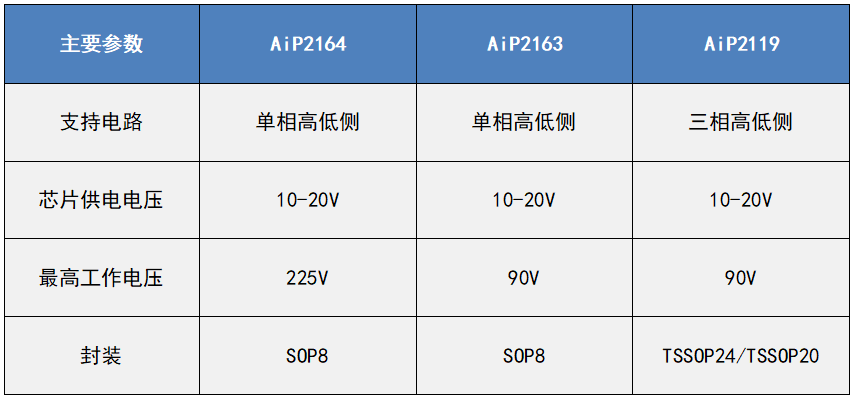

MOS預驅：

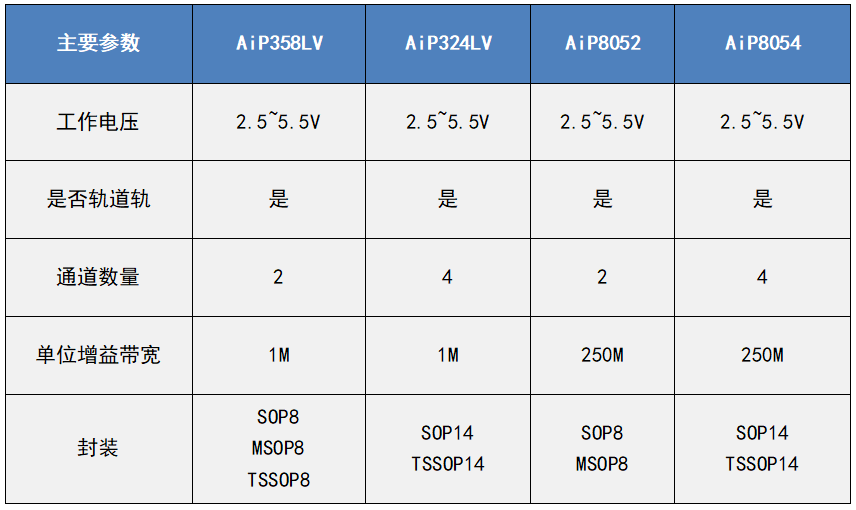

電機可選用外置運放：

結語

中微愛芯角磨控制器解決方案，以其高性能的MCU為核心，借助上位機平臺的有效輔助開發，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的角磨控制方案。該方案在可靠性、工況穩定性以及打磨平穩性上優勢突出，是無刷角磨機方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
