產品介紹

GT4223是一款具有超低電阻的兩路單刀雙擲(Single-Pole Double-Throw, SPDT)模擬開關。在4.2V電源電壓下，GT4223的電阻僅為0.4Ω。該開關具備雙向傳輸功能，且具有100MHz的高帶寬。其優秀的通道間串?dāng)_抑制能力和關斷隔離可確保噪聲干擾的最小化。本產品可在-40℃ ~ +85℃區間內以1.65 V ~ 5 V的供電正常工作。這些特性使得該開關適用于手機、手持移動終端、便攜式檢測儀器和電源供電系統等場景中。

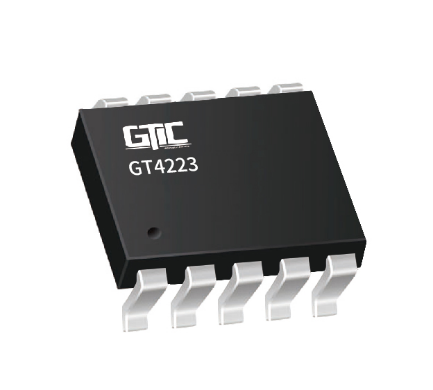

GT4223提供MSOP10、QFN1.8×1.4-10L和DFN3×3-10L封裝，支持多種產品系統的設計需求。

功能特性

供電范圍：1.65 V ~ 5 V

導通電阻：0.4 ? @ V+ = 4.2 V(typ)

通道電阻匹配：0.08 ?(typ)

導通電阻平坦度：0.06?(typ)

高關斷隔離度：-70 dB @ 100KHz

串?dāng)_：-90 dB @ 100KHz

開關方式：先斷后合(Break-Before-Make)

-3 dB帶寬：100 MHz

工作溫度：-40℃ ~ +85℃

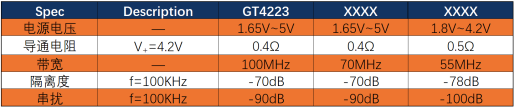

產品優勢

GT4223具有較低的導通電阻：0.4 ?

帶寬較寬，能夠?qū)Ω咚?a target="_blank">信號進行傳輸

隔離度與串?dāng)_抑制性能優秀，信號傳輸失真小

典型應用

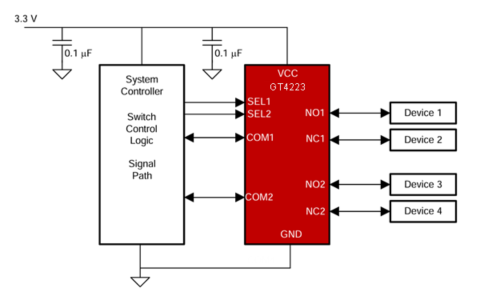

GT4223典型應用框圖

關于谷泰微電子

江蘇谷泰微電子有限公司是精密信號鏈芯片公司，致力于模擬芯片及高精度信號鏈芯片領域的產品設計與銷售。公司擁有豐富多樣的模擬芯片系列產品，廣泛應用于工業控制、電動智能汽車、測試測量、再生新能源、智能制造、智能建筑、環境環保、數字健康醫療等產業領域。
