當標準化的“成衣”（通用芯片）無法滿足獨特的身形（系統需求）時，定制芯片（Custom IC 或 ASIC - Application Specific Integrated Circuit）便應運而生。它如同電子設計領域的“高級定制”，專為特定應用或客戶需求量身打造。

為何需要這種“量體裁衣”？答案在于其獨特的優勢。定制芯片能針對特定算法或功能進行深度優化，在速度和功耗上遠超CPU、GPU等通用芯片，實現極致性能。同時，它將原本需要多顆芯片和外圍元件實現的功能高度集成于單顆芯片之中，顯著縮小體積并提升系統可靠性。此外，定制芯片可以實現標準品不具備的特殊功能或接口，滿足獨特需求。在信息安全方面，其獨特的電路設計能在硬件層面增強安全性，有效防止逆向工程。雖然前期投入較高，但在大批量生產中，單顆芯片的成本往往能顯著低于使用多顆通用芯片的方案，實現成本優化。

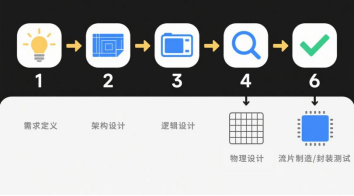

定制芯片的誕生是一個嚴謹?shù)穆贸?。旅程始于精?zhǔn)的需求定義，明確芯片功能、性能指標（速度、功耗、面積）、接口和工作環境等，這是最關鍵的“量體”階段。隨后進入架構設計，確定芯片的整體結構、模塊劃分、數據流以及關鍵算法的實現方式。邏輯設計階段則使用硬件描述語言（如Verilog/VHDL）編寫代碼，定義各模塊的具體行為和互連關系。

接下來是至關重要的驗證仿真，在軟件環境中模擬測試芯片功能，投入巨大時間以確保邏輯正確性。物理設計（后端）則將邏輯網表轉化為實際的物理版圖，精細考量晶體管布局、布線、時鐘樹、功耗和信號完整性，并與代工廠的特定工藝緊密相關。最終步驟是流片制造，將最終版圖數據交付晶圓代工廠生產。芯片制造完成后，還需經過封裝測試，將晶圓切割成裸片，封裝成獨立芯片，并進行嚴格測試篩選出合格品。

這條“量體裁衣”之路也伴隨著關鍵考量。高昂的一次性工程費用（NRE），覆蓋設計、驗證和流片成本，可能達到數百萬至數千萬美元。整個周期漫長，從設計到量產可能需要1-3年甚至更久。只有足夠大的量產規模才能攤薄高昂的NRE成本，實現經濟性。同時，設計缺陷或市場變化帶來的風險可能導致流片失敗或芯片滯銷。

定制芯片 芯片芯片是為特定任務精心設計的“獨家武器”，追求最優解。對于普通用戶而言，理解其專屬性即可。而對于工程師和決策者，關鍵在于評估：應用場景是否足夠獨特且需求量巨大？性能、功耗、成本優勢是否顯著？高昂的NRE和潛在風險是否可承受？替代方案（如FPGA）是否可行？此外，復用成熟的IP核（Intellectual Property Core）能大幅降低設計風險和周期。定制芯片堪稱半導體皇冠上的明珠，它代表了將創新構想精準轉化為硅片現實的能力，是贏得差異化競爭的關鍵所在。
