在尺寸測量工序中，沒有最好的工具，只有最適合的測量方案。面對不同產品的測量?jī)?nèi)容和精度要求，選擇的測量方案也有所不同。

今天，小優博士從五個維度拆解四類測量工具的適用場景，幫您選擇最合適的尺寸測量方案，選型不踩坑！

游標卡尺與千分尺

卡尺和千分尺是工業測量中最基礎的工具，它們對操作環境沒有特殊要求，操作簡單，不用復雜準備就能上手，且方便攜帶，隨時準備處理各種突發狀況。

1、適用場景

生產現場

設備調試

突發巡檢

2、適用工件

軸、孔、槽、厚度這類形狀簡單的零件

公差要求≥0.01mm 的常規加工件

沒有復雜輪廓，僅需把控關鍵尺寸的工序間零件

3、測量數量與效率特征

單件或極少量測量

一次只能測量1-2個尺寸，完成一個工件的多個尺寸需要反復操作

測量速度取決于操作者熟練度，通常在分鐘級別完成一個工件的簡單測量

4、人員要求

需要基礎培訓，理解測量原理和讀數方法

依賴操作者的經驗，不同人員測量結果可能存在差異

適合生產線操作工、機修工、質檢巡檢員使用

5、決策要點

需要方便攜帶

需要快速在現場測量判斷

調試設備時需要檢查尺寸

只是偶爾測量幾個簡單零件

|

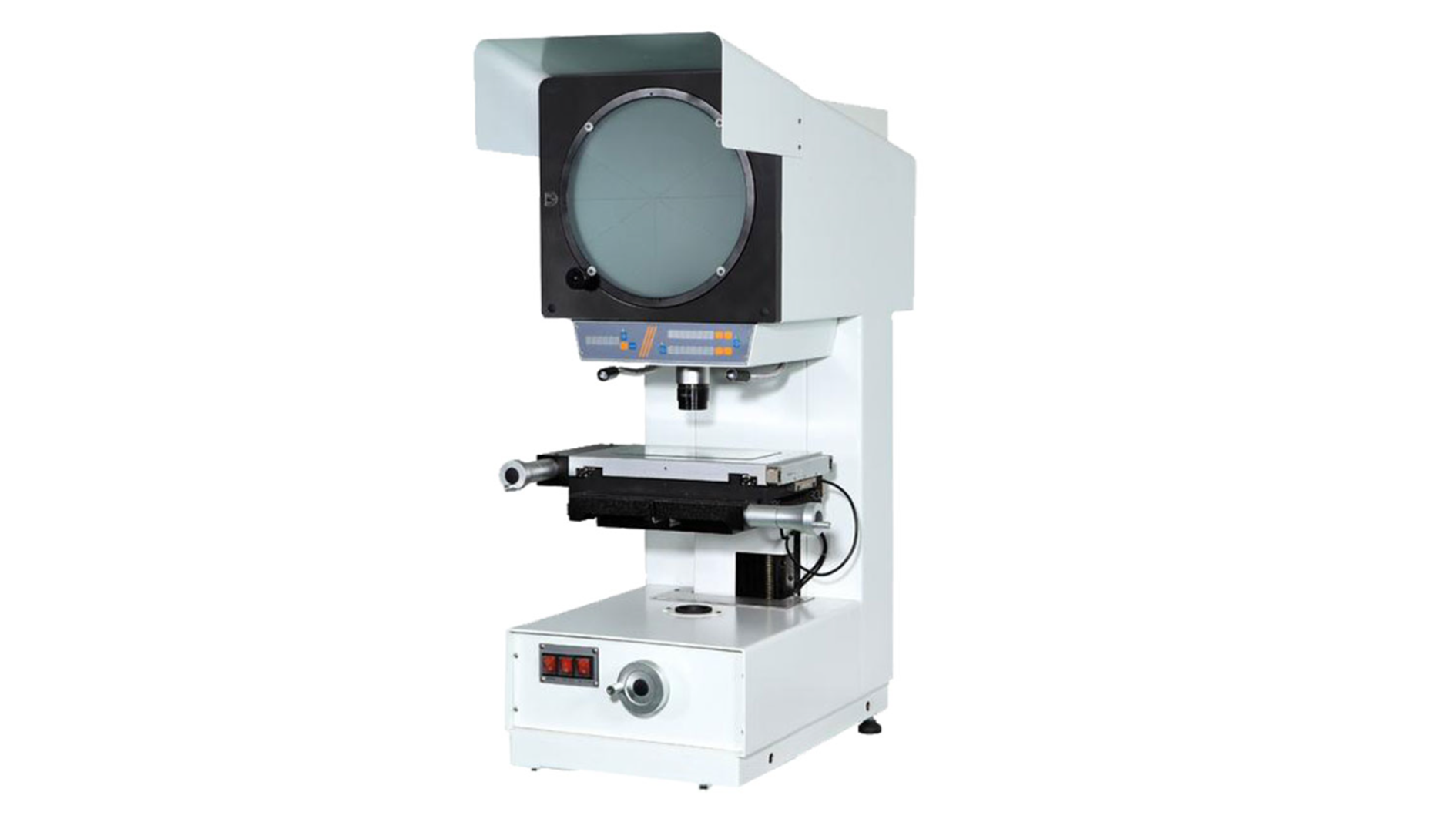

投影儀

投影儀在特定領域（輪廓比對）有著不可替代的專業價值，但其有一定的操作技術門檻，需要專業培訓使用。

1、適用場景

計量室

質檢實驗室

模具檢測

2、適用工件

齒輪、凸輪、曲線樣板這類復雜二維輪廓件

薄片類、易變形、經不起接觸測量的脆弱零件

需要與標準輪廓圖進行直觀比對的工件

3、測量數量與效率特征

適合小批量輪廓檢測，通常一次放置一個工件

測量過程需要手動調焦距、轉工作臺比對等復雜操作

效率較低，復雜輪廓測下來要 10-30 分鐘

4、人員要求

需要專業培訓，理解手動投影儀的操作方法

對操作者的眼力和判斷力要求較高

通常由專職質檢員或技術員操作

5、決策要點

觀察復雜輪廓是否符合標準圖紙

檢測模具的輪廓精度

|

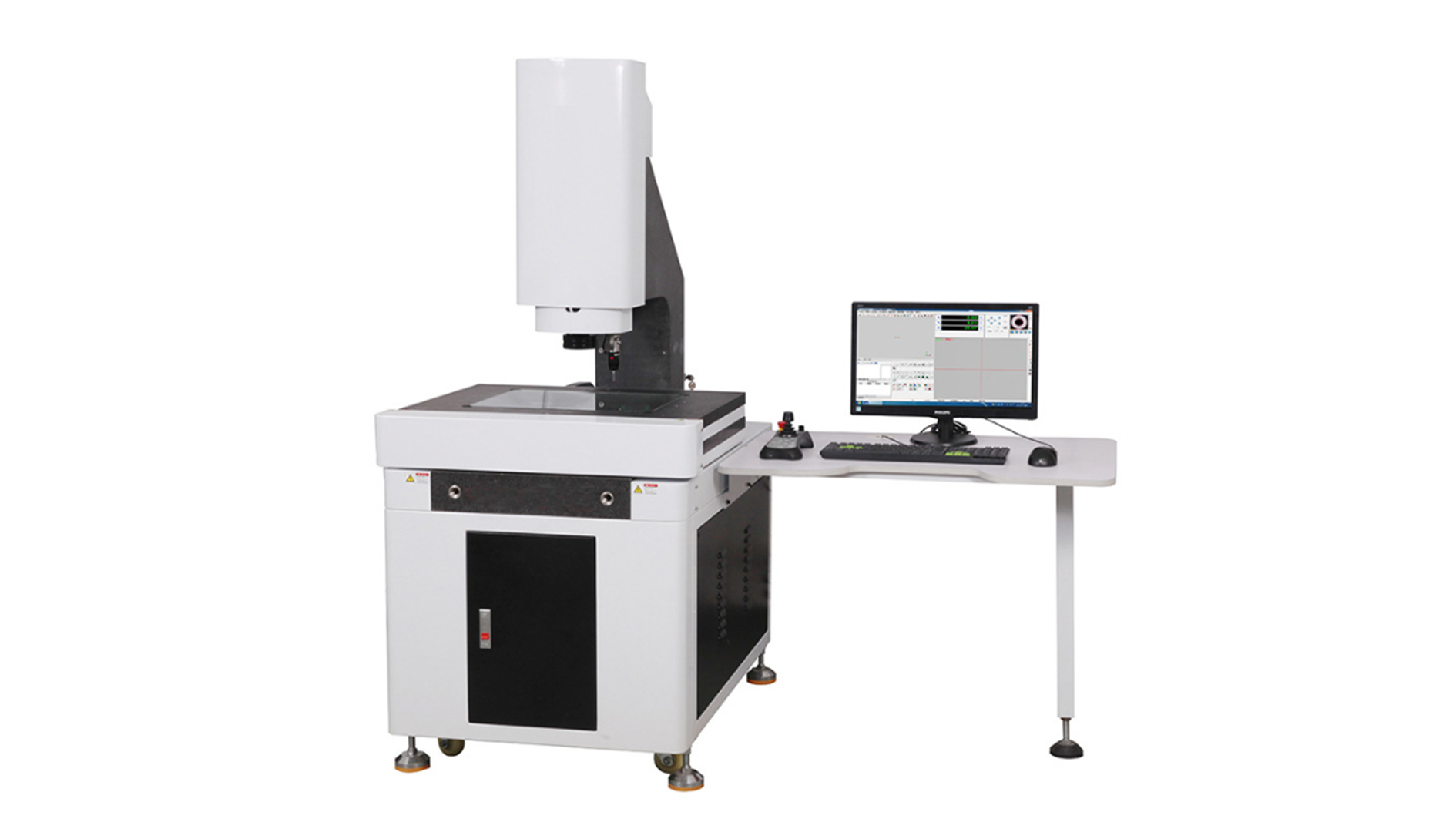

影像測量?jī)x（二次元）

影像測量?jī)x基于?光學成像和數字圖像處理技術，是進階版的投影儀，適用于以二維平面測量為目的的一切應用領域，但同樣存在一定的操作技術門檻。

1、適用場景

精密制造企業計量室

研發部門

有一定精度要求的零部件檢測場景

2、適用工件

高精度電子元器件、精密沖壓件、微小零件

需要精確坐標測量和幾何公差評價的工件

多種類、小批量、形狀各異的研發試制件

3、測量數量與效率特征

適合多品種、小批量的精密測量任務

首次測量需要編程，但程序可保存復用

測量精度可達微米級，但批量測量時仍需逐個定位

編程后，單個工件測量時間在幾分鐘左右

4、人員要求

需要較高專業水平，掌握測量軟件編程和坐標系統知識

通常由專職的計量工程師或質檢員操作

對人員的穩定性和專業性要求高

5、決策要點

需要測量多種不同種類的高精度零件

進行完整的尺寸和形位公差評價

對測量數據可追溯性有要求

|

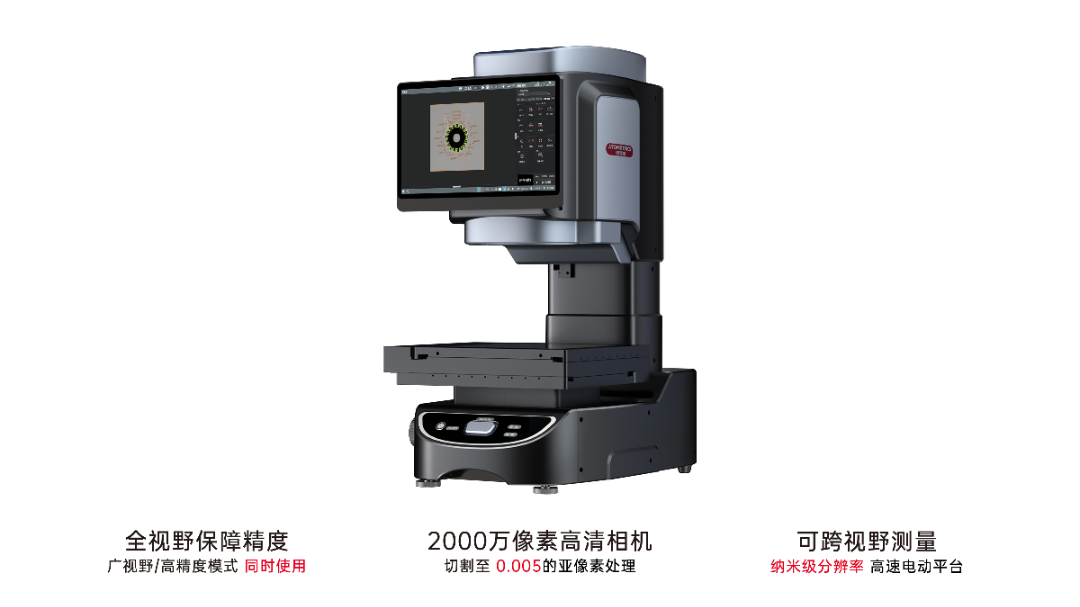

一鍵式閃測儀

一鍵式閃測儀可以快速批量、高精度測量產品尺寸，操作簡單易上手，無人為誤差，無操作培訓成本。

1、適用場景

適用于高產量快速測量
