DC/DC轉換器的名稱1：電壓轉換設備

DC/DC轉換器是指把DC電壓轉換為DC電壓的電壓轉換設備。

實際上，在很多情況下不是稱呼正式名稱的DC/DC轉換器，而是稱呼簡稱”DC/DC”、“DCDC”、“DC-DC”等。

例如，從DC12V到DC5V的電壓轉換;鋰離子二次電池從DC3.6V到DC5V的電壓轉換，都是采用DC/DC轉換器的電壓轉換事例。

DC/DC轉換器的名稱2：電壓轉換方式的名稱

把采用了電感或變壓器的DC電壓轉換為DC電壓的方式，也稱為“DC/DC轉換器”、”DC/DC”、“DCDC”等。

需要注意是以哪種含義使用“DC/DC轉換器”或“DC/DC”的名稱。

盡管與電壓轉換器的名稱相同，但這些是表示電壓轉換方式的名稱，一般區別于不使用電感或變壓器進行電壓轉換的“穩壓器”或“電荷泵”。

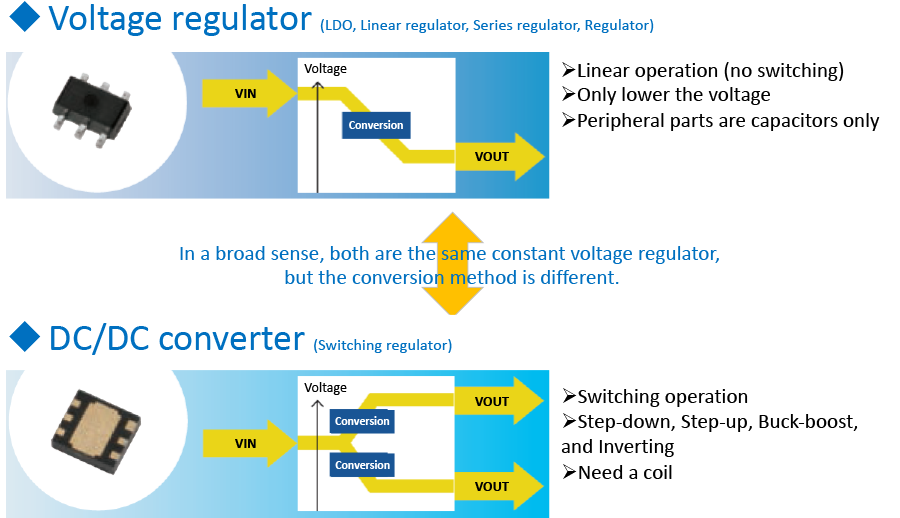

常用的“穩壓器”和“DC/DC轉換器”具有以下的特征。

什么是DC/DC轉換器

用電感或變壓器把DC電壓轉換為DC電壓的“DC/DC轉換器”是什么設備呢?

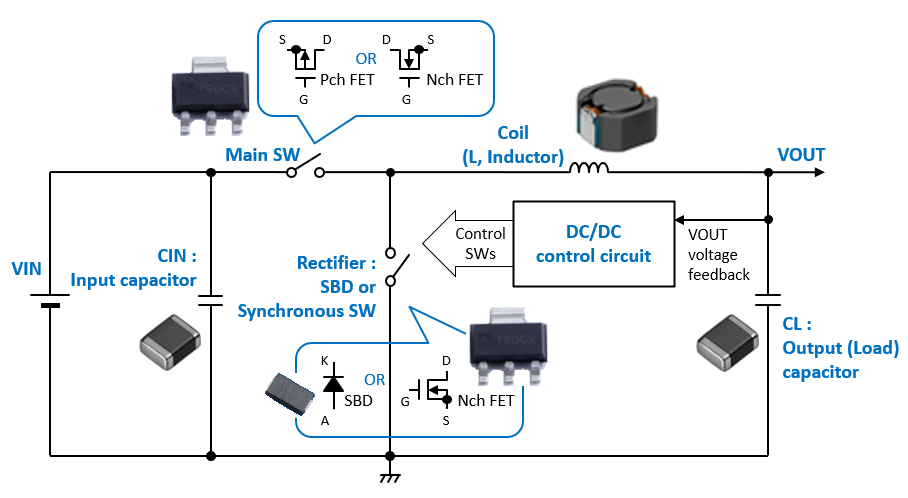

作為一般DC/DC的構成，是由電感或變壓器、電容、開關元件(MOSEFET或二極管)、控制IC構成。

DC/DC為了把輸入電壓轉換成所需要的輸出電壓，控制IC正確地控制開關元件的ON/OFF時間。通過控制ON/OF時間，對于即使是各種各樣不同的輸入電壓或輸出電流的電源規格，都能使輸出電壓達到設定的所需輸出電壓。

DC/DC轉換器的優點和缺點

優點

可以列舉以下DC/DC轉換器的優點

?高效率

?電流損耗小、發熱小。(簡化散熱對策部件)

?能構成應用廣泛的電源(降壓、升壓、反相、升降壓)

特別是與線性型穩壓器相比效率非常高，對于希望延長電池驅動時間的用途，DC/DC轉換器最合適。

由于效率高且損耗小，使得IC產生的熱量小，能簡化或省略散熱對策。

此外，與只能使降低電壓的線性型穩壓器不同，還能制作用于降壓以外的升壓、反相、升降壓等電源。

缺點

因為是開關型，可以列舉以下的缺點

?產生開關噪聲

?部件數量多、成本高

?因為有外圍部件及PCB布局，有可能達不到設計的特性

DC/DC轉換器為了進行開關工作，原理上發生開關噪聲。由于這種開關噪聲有可能引起IC錯誤工作，在某些情況下需要另加噪聲對策部件、過濾器等。

對于重視開關噪聲影響的產品，應優先使用線性型的穩壓器。
