在工業檢測應用中，尺寸測量、三維形貌測量、位置距離判斷均屬于基礎應用。工業數據采集工作，需要結合精度要求、工作環境等多重因素，選擇不同類型的傳感器。

3D線激光測量儀依托激光三角測量原理工作，通過向物體表面投射激光線，搭配工業相機捕捉物體反射光線，精確計算物體的三維坐標信息，從而快速獲取三維形狀和尺寸數據。線激光傳感器重復精度可達0.3微米，可高效滿足高精度視覺定位、標定、3D測量、檢測等多元化工業應用需求。

本期內容，小優博士就為大家分享優可測近期落地的多行業3D線激光測量方案，覆蓋電路板、精密屏蔽罩、電機鐵芯等工業場景。

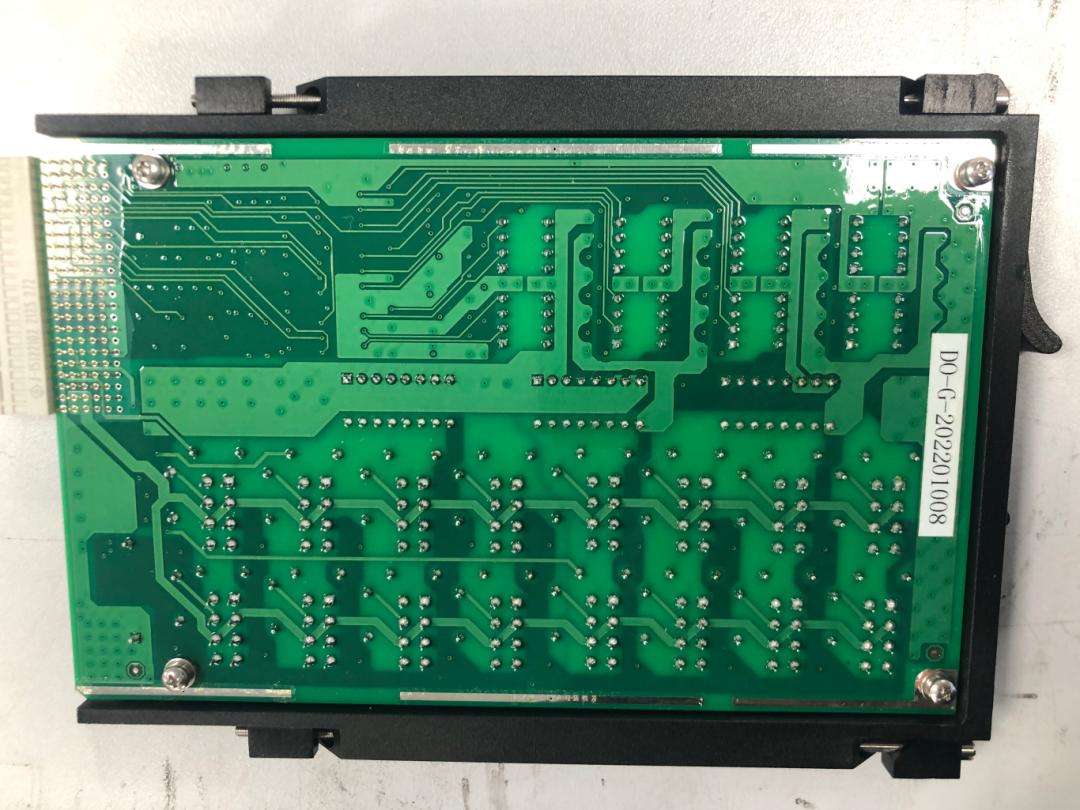

印刷電路板是電子設備的核心基礎部件，既是各類電子元器件電氣互聯的載體，也為元器件的固定、裝配提供機械支撐。同時可實現元器件之間的布線、電氣連接與電絕緣，為自動焊接提供阻焊圖形，還能為元器件插裝、設備檢修、質量檢測提供標識字符與圖形。

若印刷電路板存在翹曲、彎曲等不平整問題，會直接引發元器件安裝偏移、焊接不良等問題，還會增加設備故障風險，造成波峰焊焊點異常、短路、漏焊等生產缺陷，嚴重影響產品良品率。

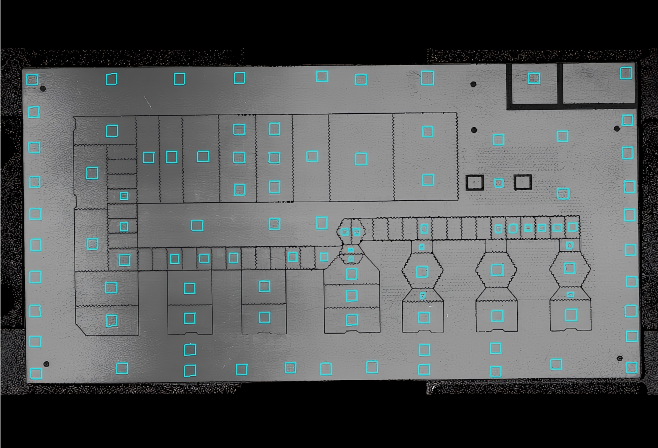

近期，國內知名電路板制造企業與優可測達成合作，定制落地一套印刷電路板平整度檢測方案。

本次檢測樣品尺寸為：200mm×100mm×2.5mm，行業基礎檢測公差為±0.2mm，客戶核心精度要求達±0.02mm。

結合客戶現場工況與檢測標準，優可測工程師實地勘測后，推薦采用AR8098傳感器搭建專屬檢測方案。該設備最大檢測寬度可達124mm，可完全覆蓋樣品100mm的檢測寬度，Z軸重復精度高達0.002mm，完全契合客戶高精度檢測需求。

方案搭配大理石高精度工作臺面配套使用，運行穩定、檢測精準，目前已順利落地現場并通過客戶全面驗收。

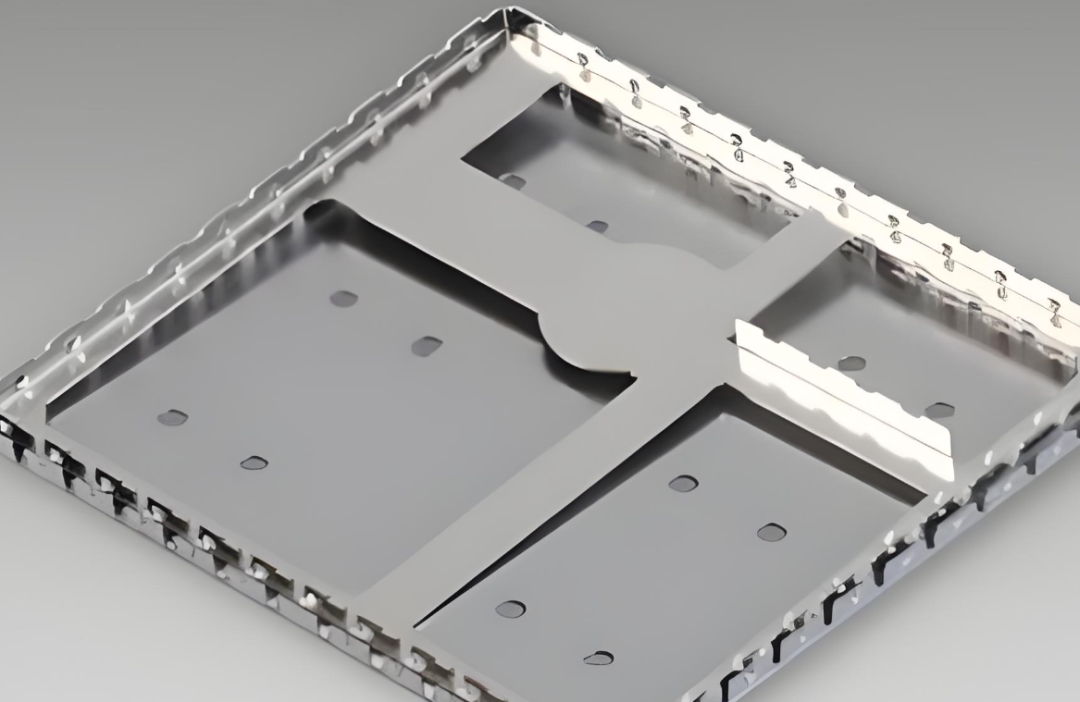

電路板屏蔽罩是電子設計中用于抑制電磁干擾的關鍵結構件。它通常由屏蔽框和屏蔽蓋（Shield Cover/Can）共同組成，形成一個完整的法拉第籠，以保護敏感電路或防止電路向外輻射噪聲。

當屏蔽罩邊緣不齊整，就會導致原有預定的屏蔽功能受到影響。制造商在生產屏蔽罩時，需要對屏蔽罩邊緣平整度進行檢測、篩選。

近期，廣東某知名精密屏蔽罩制造客戶委托優可測團隊，部署一套屏蔽罩邊緣齊整度的在線檢測方案。樣品尺寸為200mm×100mm×2.5mm，檢測公差要求±0.2mm，精度要求±0.02mm。

客戶要求，檢測精度需要達到0.015mm，生產節拍需要達到200mm/s。項目還有一個很大的挑戰，就是傳感器只能隔著玻璃對產品進行掃描，且需要快速移動掃描。

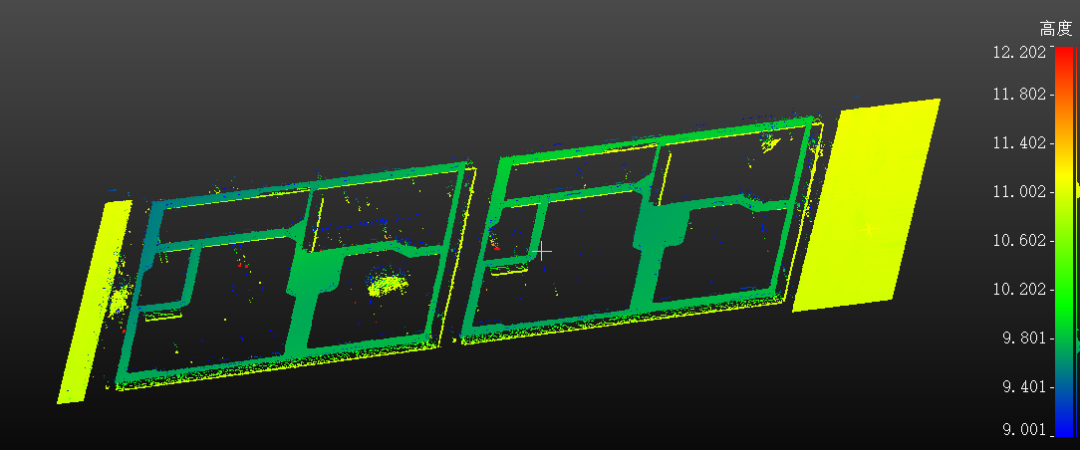

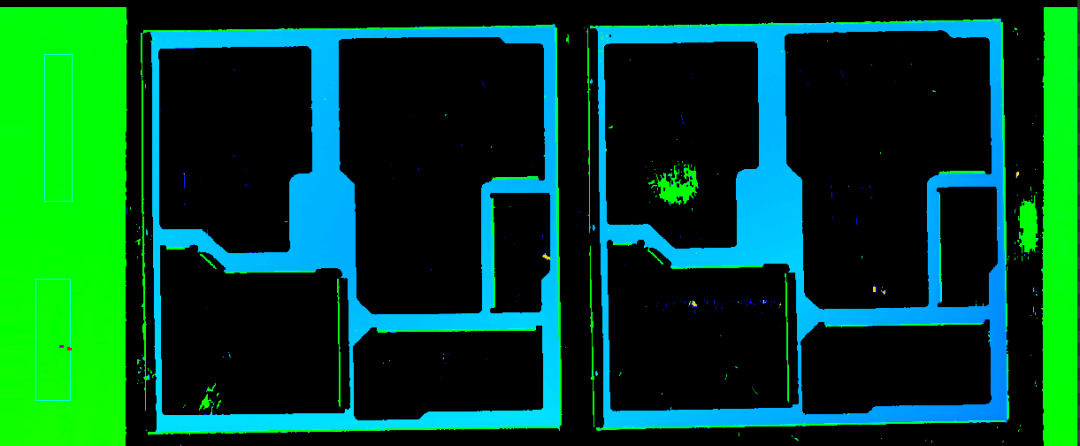

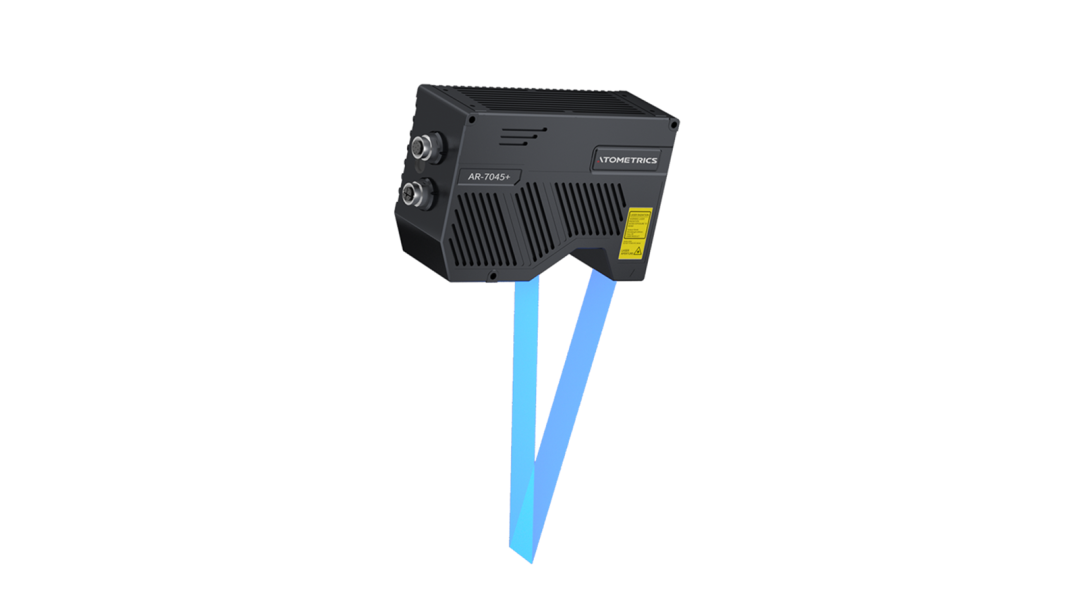

經過現場實地勘察，優可測工程師推薦基于AR7045+傳感器搭建檢測方案。它最大可檢測寬度為21mm，Z軸重復精度可達0.8um。通過調試后，項目最終順利交付。實測數據中，屏蔽罩到玻璃表面縫隙實測重復精度0.01mm；屏蔽罩到玻璃表面最大縫隙同篩尺測量值相關性0.015mm以內，完全滿足客戶精度與效率的要求。

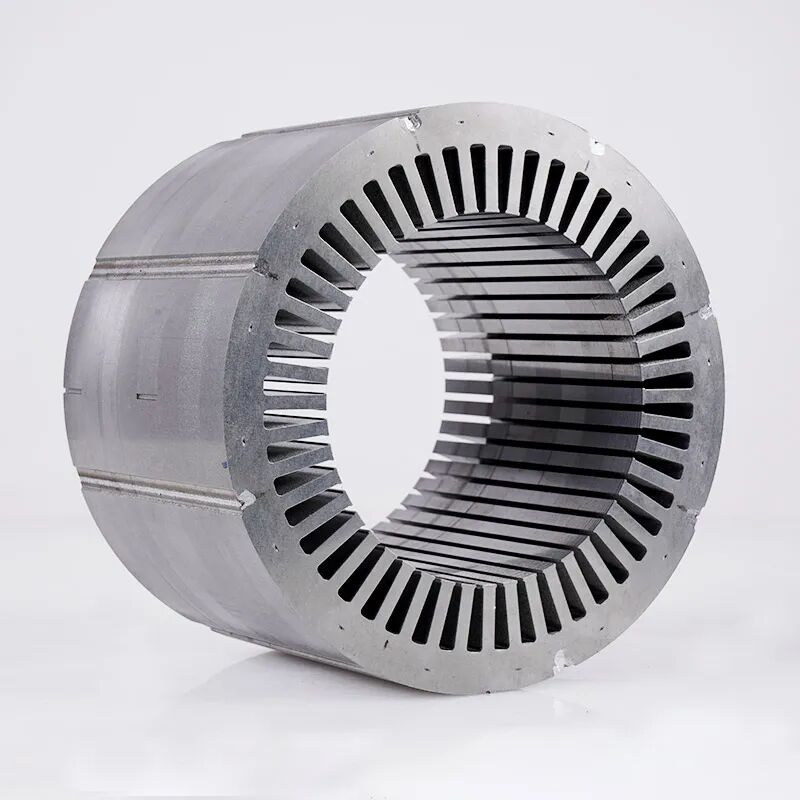

電機定轉子鐵芯，是電機這個“大力士”的“肌肉”和“骨骼”，是決定電機效率、功率和性能的核心部件。它本身不直接產生磁場，而是為磁場提供一條損耗極低的“高速公路”，從而高效地完成電能與機械能之間的轉換。

定轉子鐵芯通常都由硅鋼片疊壓而成，而非一整塊鋼材，核心是為了降低“渦流損耗”。因此，定轉子鐵芯通常通過鉚釘固定或者焊接等方式進行連接。

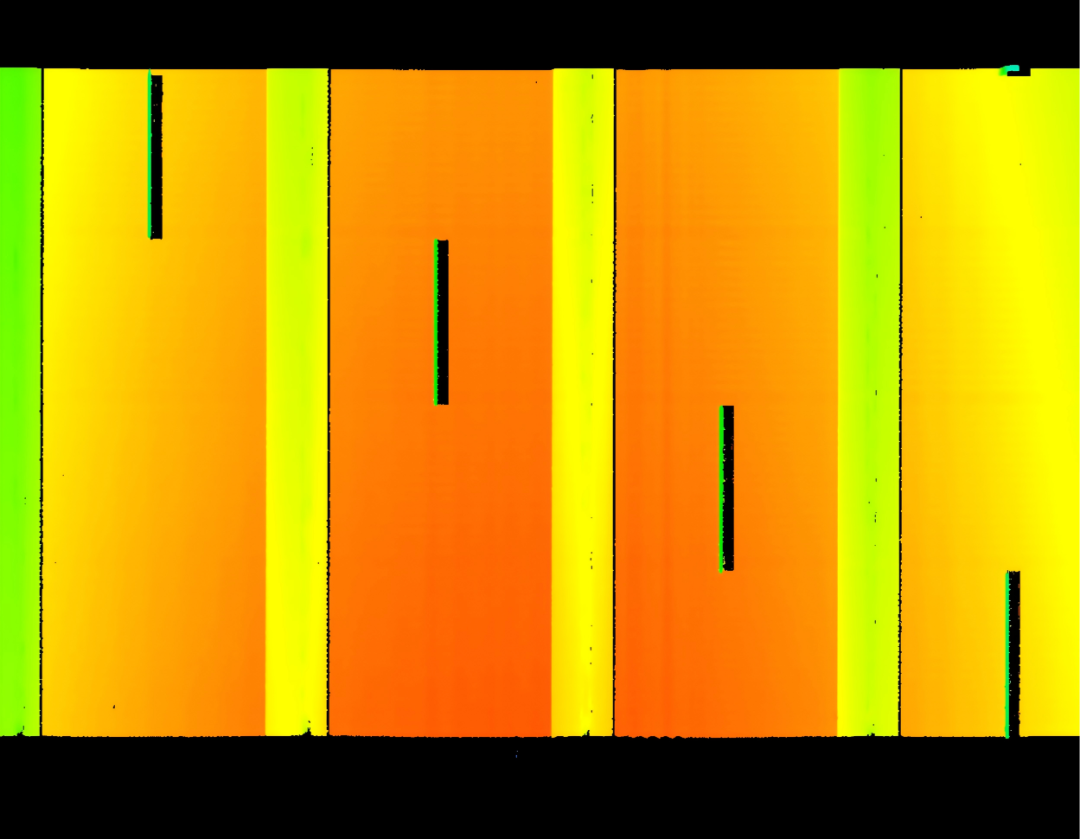

近期，浙江某知名中外合資客戶委托優可測團隊，部署一套檢測定轉子鐵芯加工工藝的在線檢測方案。檢測項目包括：焊縫檢測（焊縫完整性、開裂、氣孔，孔徑>0.5mm），定位槽口距離檢測（精度要求0.03mm），鐵芯間隙檢測（下公差0.27mm），整體節拍要控制在30秒內。

該項目挑戰在于檢測節拍。此外，產品表面同時存在反光和吸光部分，3D的穩定成像也面臨挑戰。

經過現場測試，優可測工程師推薦基于AR8036傳感器搭建檢測方案。它支持多重曝光功能，適應產品表面不同材質；Z軸重復性精度可達0.4微米。最終，經過合理的傳感器設計部署，項目最終順利交付。方案在測量精度符合要求的情況下，最終節拍達到了18秒，遠超客戶30秒的預期。

優可測3D線激光輪廓測量解決方案，不僅適配電路板、精密屏蔽罩、電機定轉子等檢測應用場景，還適用于新能源鋰電池的極柱平面、焊接質量檢測、3C電子的零部件平面度和段差檢測、連接器PIN高度和共面度檢測、涂膠段差檢測等應用場景，能夠輕松應對復雜工況、高精度、快節拍生產等多重檢測難點。

依托全系高精度傳感器與定制化方案服務能力，優可測可針對不同產品尺寸、檢測需求、產線條件量身打造專屬自動化檢測方案，助力各大制造行業實現質檢自動化、精準化升級，有效提升產品良率與生產效率！
