在工業檢測應用中，尺寸測量、三維形貌測量、位置距離判斷均屬于基礎應用。工業數據采集工作，需要結合精度要求、工作環境等多重因素，選擇不同類型的傳感器。

光譜共焦位移傳感器，基于不同顏色（波長）焦點的差異來測量距離，因此具備了測量精度高（可達納米級）、測量穩定、適應性強等優勢，可實現高精度視覺定位，高度測量、平面度測量等應用需求，分辨率最高可達2nm。

本期內容，小優博士就為大家分享優可測近期落地的多行業光譜共焦位移傳感器測量方案，覆蓋光伏、芯片、3C電子等工業場景。

光伏玻璃是太陽能光伏組件的“鎧甲”和“窗口”。它既要保護電池片免受外界環境影響（風沙、水汽、腐蝕），又要讓太陽光穿透玻璃，產生更多電能。

過薄的玻璃會導致強度不足，厚度過大則會導致成本增加以及光透過性的衰弱。在生產中，光伏玻璃的厚度控制環節一般部署在退火窯后，切割之前。

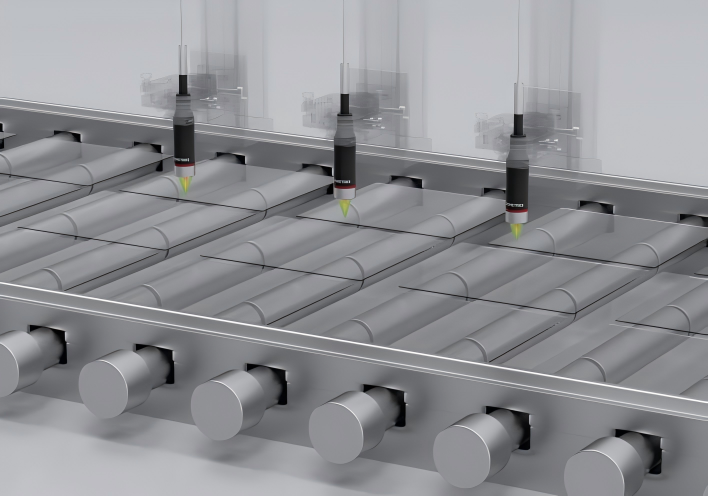

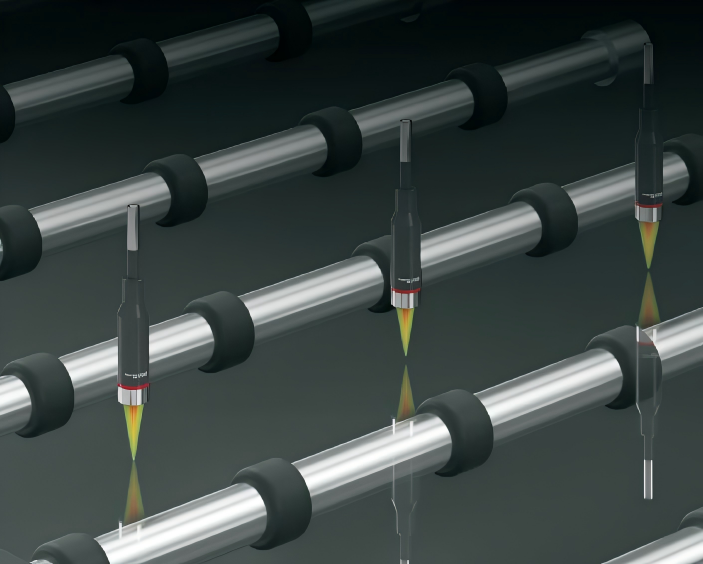

近期，浙江某知名光伏玻璃客戶委托優可測團隊，部署在線檢測玻璃厚度的在線檢測方案。樣品3米寬度，厚度范圍為1.8-2.2mm，檢測精度要達到±0.04mm。該項目難點不在于精度，而是溫度。由于傳感器需要部署在退火窯后，現場環境溫度較高，且產線上滾軸速度達到560m/h，存在抖動，軸跳情況。

經過現場測試，優可測工程師推薦基于AP-5035L光譜共焦傳感器搭建檢測方案。它的分辨率可達40nm，最小可測厚度達267μm，還具有高速度采樣，不挑材質穩定測量，靈活易用的優勢。

方案落地后，順利通過客戶驗收。在現場驗收環節中，客戶采用螺旋測微儀做數據比對，相關性做到0.04mm以內。

芯片制造過程中，“光刻”是其中最關鍵的步驟之一。汞燈是深紫外光刻技術發展早期至成熟期最核心的光源。它發出的紫外光，通過掩模版照射到涂有感光材料的晶圓上，就能將精細的電路圖案“刻”出來。

汞燈一般包含石英放電管、電極、填充物（高純汞+啟動氣體）、輔助電極等模塊。其中，石英放電管在提供承受100-200個大氣壓的超高壓環境，同時還要保證紫外光高效透過（特別是深紫外波段，微米級的厚度變化也會導致該波段的透過率下降）。生產中，它的厚度通常是需要重點監控的數據。

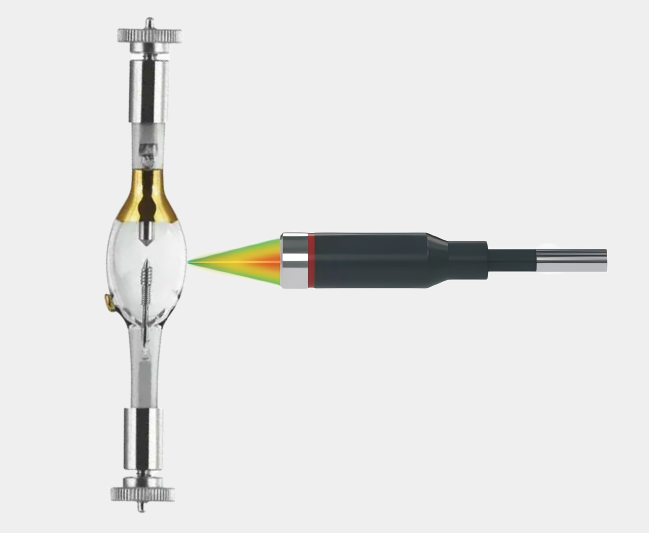

近期，江浙滬地區某客戶委托優可測團隊，部署石英燈管厚度檢測方案，重復性精度±0.01mm，并且需要優異的熱穩定性和抗震性，確保長期測量精度。

經過現場測試，優可測工程師推薦基于AP-6055光譜共焦傳感器搭建檢測方案。在20mm的測量范圍內，AP-6055的線性精度可達±2um，還具有高速度采樣，不挑材質穩定測量，靈活易用的優勢。

從接到需求到交付，僅用20天。優可測工程師依托多年行業經驗，提供完善的自動化與軟件定制開發服務，大幅縮短客戶投產時間。

電子玻璃廣泛應用于各種電子設備中，如智能手機、平板電腦、電視和計算機顯示器等。生產中，電子玻璃的厚度是重點管控的指標，如果厚度不均勻或偏離標準，可能會導致玻璃強度不足、光學變形、易于破裂等問題。

近期，背景某某知名中外合資客戶委托優可測團隊，部署電子玻璃厚度檢測方案，公差要求±0.05mm，重復性精度≤0.005mm。不同型號的電子玻璃，往往由于功能需求不同，其成份與折射率也有差異。采用光學設備進行測量時。不同樣品之間的折射率差距，也成為了需要考慮的重點。

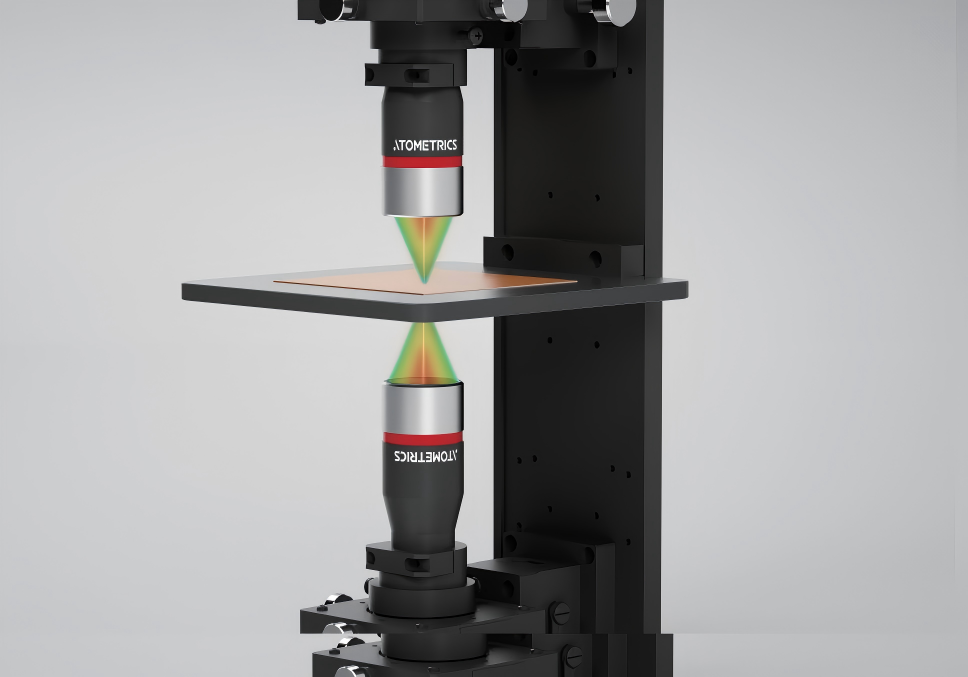

經過現場測試，優可測工程師推薦基于AP-5055光譜共焦傳感器搭建檢測方案，它的分辨率高達20nm，還具有高速度采樣，不挑材質穩定測量，靈活易用的優勢。為了避免了單頭依賴折射率參數的局限，工程師搭建了雙頭對射結構，這種方案對透明材料可直接識別，無需額外校準折射系數，實現更穩定的厚度測量。

方案落地后，在現場驗收環節中，整套方案的重復性精度達到了0.005mm，順利通過客戶驗收。

優可測光譜共焦位移傳感器測量解決方案，不僅適配玻璃厚度、石英厚度等檢測應用場景，還適用于平整度檢測、高度段差檢測、滾軸跳動、液位高度、內徑測量、機械定位、球面鏡面型等應用場景，能夠輕松應對復雜工況、高精度、快節拍生產等多重檢測難點。

依托全系高精度傳感器與定制化方案服務能力，優可測可針對不同產品尺寸、檢測需求、產線條件量身打造專屬自動化檢測方案，助力各大制造行業實現質檢自動化、精準化升級，有效提升產品良率與生產效率！
