坤馳科技VPX信號采集處理系統，專為應對寬帶多通道、高實時、高可靠復雜場景下的射頻信號采集與處理需求，是面向雷達、通信、軍工電子等領域打造的通用硬件平臺。系統基于行業標準VPX架構設計，集中頻/射頻信號收發、實時處理、AI 加速、主控調度于一體，具備超寬帶信號全鏈路處理能力與靈活可擴展的模塊化架構，可一站式滿足從信號感知到業務應用的全流程開發與集成需求。

核心優勢
1、 標準 VPX 架構，高可靠強兼容
采用行業標準VPX架構設計，可根據應用場景靈活配置功能模塊，大幅降低硬件適配與系統升級成本。
2、寬帶多通道信號收發，高精度信號還原
最高支持8路14bit@5GS/s高精度采集、8路14bit@9.85GS/s高速回放，寬帶信號完整還原。
3、全鏈路支撐，加速項目落地
覆蓋前端天線陣元信號感知、信號采集處理、后端數據運算、業務管控全業務鏈路，為客戶提供射頻信號采集處理全流程成熟解決方案，縮短項目研發、集成與交付周期。
4、多場景適配
可適配通信、雷達、軟件無線電、軍工電子等多領域場景，滿足裝備國產化、工程化列裝的核心要求。

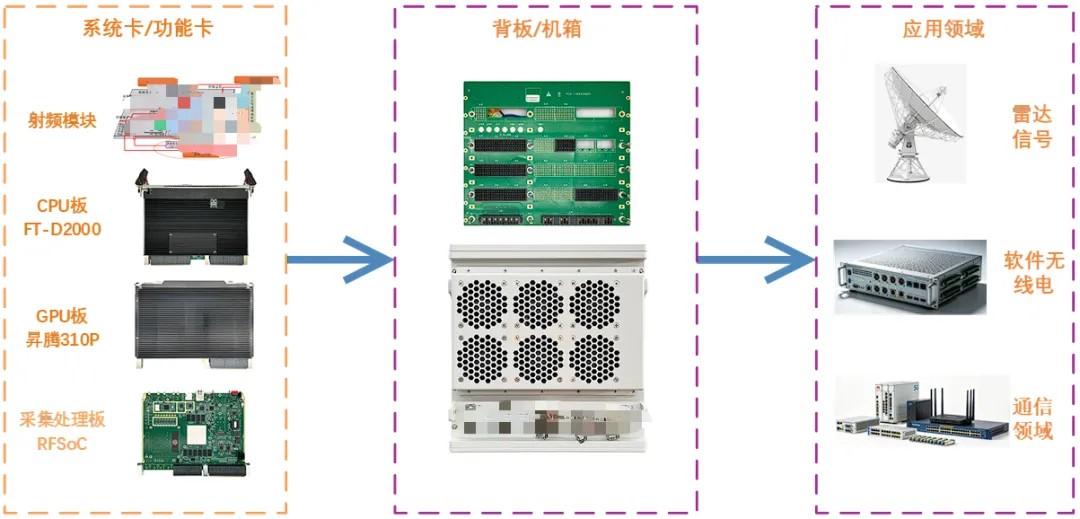

VPX智能信號采集與處理系統構成

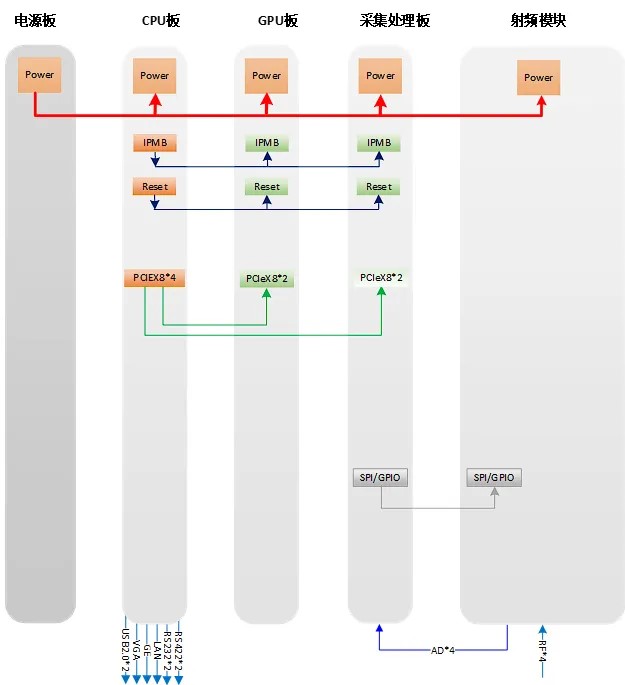

VPX智能信號采集與處理系統整體由射頻單元、信號采集單元、信號處理單元、主控單元、AI加速單元、供電單元等核心功能模塊協同組成，各模塊基于VPX架構規范設計，通過高速背板互聯，形成完整的信號處理鏈路：射頻信號經采集單元數字化后，由處理單元進行實時算法運算，復雜任務可卸載至加速單元，最終輸出處理結果。系統具備良好的兼容性、可擴展性和可重構性，可根據實際應用場景，靈活調整模塊配置，適配不同頻段、不同精度的信號處理需求。

采集處理板

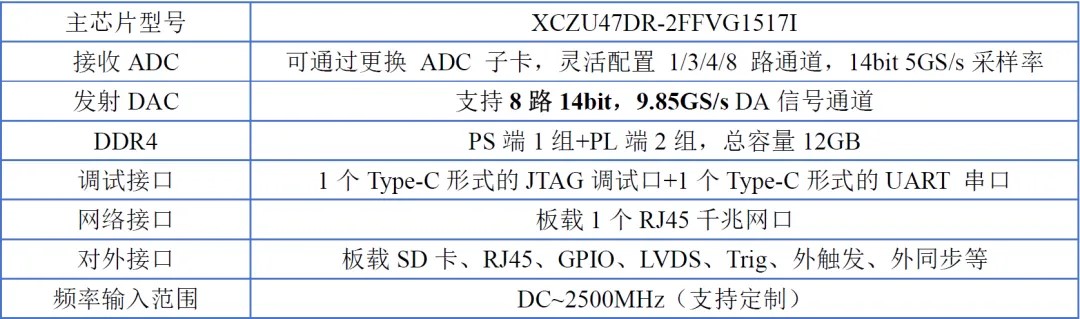

·核心指標：QT4347DR-GF主芯片采用Xilinx Zynq UltraScale+ XCZU47DR RFSoC，板載12GB DDR4內存；最大支持8路14bit@5GS/s AD采集、8路 14bit@9.85GS/s DA回放。
·核心價值：單卡集成射頻收發、高速采集與信號預處理能力，子卡可按需靈活更換，適配多場景采集需求；硬件端完成信號實時處理，大幅降低后端運算壓力，保障信號處理的低延遲與高實時性。

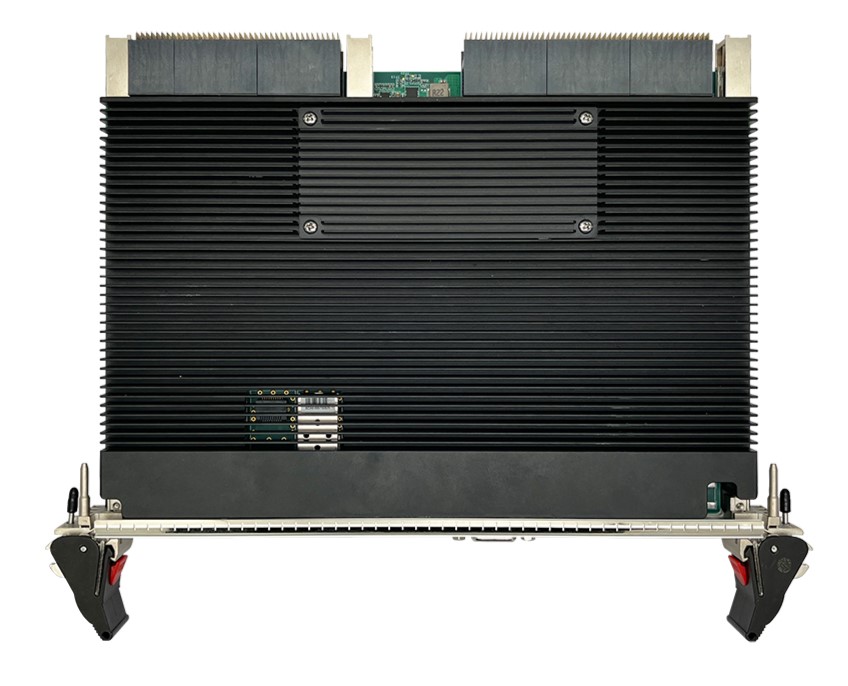

國產主控 CPU 板

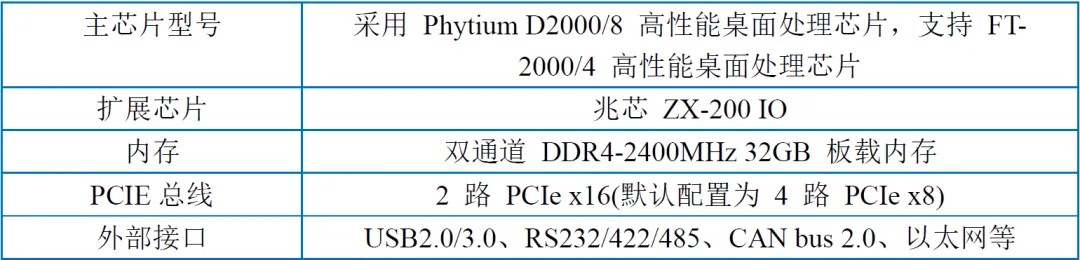

·核心指標：CPU板采用 Phytium D2000/8 高性能桌面處理芯片（支持Phytium FT2000/4 高性能桌面處理芯片），通過 PCI-Express 總線搭配兆芯 ZX-200 IO 擴展芯片與JM7500 GPU 組合而成。
·核心價值：CPU板具備靈活的統籌調度、邏輯判斷與數據融合能力，主要負責算法整體流程管控、參數配置、結果融合與輸出，確保系統各模塊、各算法協同有序運行。

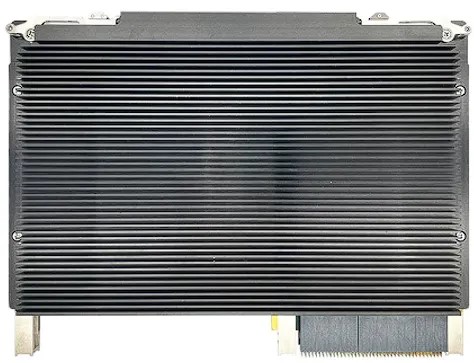

AI 加速 GPU 板

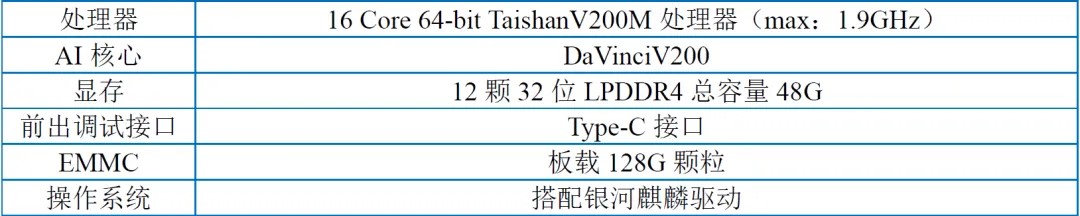

·核心指標：基于昇騰310P芯片設計，INT8算力最高可達176TOPS，搭載16核64-bit TaishanV200M處理器，板載48G LPDDR4顯存、128G eMMC存儲，適配銀河麒麟國產操作系統。
·核心價值：提供超強并行計算與AI推理加速能力，承接前端預處理后的高算力密集型數據處理任務，突破傳統信號處理的算力瓶頸，大幅提升多通道數據并行處理效率與復雜信號分析能力。

6U VPX機箱
·核心指標：鋁合金加固屏蔽型設計，內置定制高速背板與VPX電源模塊，支持+ 28V直流輸入，采用導冷+風冷組合散熱，全機箱電磁兼容設計。
·核心價值：滿足惡劣環境下的高可靠運行要求，具備優異的抗振動、抗沖擊、電磁屏蔽性能，為系統各模塊提供穩定的供電、散熱與互聯支撐，適配車載、艦載、機載等嚴苛工業 / 軍工應用場景。

軟件支持
坤馳科技配套提供完整的軟件開發生態，包含底層驅動程序、板卡控制SDK、算法IP庫及多語言開發接口，支持用戶基于統一軟件框架快速完成系統集成與算法驗證。軟件平臺以“開放性、可復用性、易集成”為設計原則，向上屏蔽硬件差異，向下統一管理多板卡協同與時鐘同步，使用戶能夠?qū)Ｗ⒂谏蠈討?yīng)用邏輯的開發。
本平臺的核心價值在于：將復雜的底層驅動與算法邏輯封裝為標準化API與可復用算法庫，大幅降低用戶二次開發的門檻，使開發人員能夠使用熟悉的技術棧（C/C++、Python）進行算法開發。

典型應用：微波光子雷達信號處理平臺
作為微波光子雷達中射頻信號收發與數字處理平臺，承擔雷達系統寬帶射頻信號高精度采集、異構算力加速處理、探測結果輸出的全鏈路數據樞紐，實現從射頻回波輸入到雷達終端應用的高可靠、低延遲、大帶寬數據處理與傳輸。

核心價值

·支撐大帶寬、高吞吐、低延遲的射頻信號收發與數據處理鏈路，滿足微波光子雷達超高速采樣與實時傳輸需求；

·提供標準化射頻接口與高速數據通路，打通雷達前端與數字處理單元的數據鏈路，保障全鏈路數據一致性；

·實現采集、傳輸、處理、輸出一體化數據管控，簡化雷達系統架構，提升數據處理效率。

應用領域
雷達與電子對抗系統：適配相控陣?yán)走_信號處理、電子偵察/干擾、低空探測雷達、反無人機系統等場景，滿足多通道高速采集、實時測向與波束形成的核心需求。
軟件無線電與認知無線電：適配寬帶通信收發、多制式通信協議軟件化實現、軟件化電臺、衛星通信地面驗證平臺等場景，完美匹配 “軟件定義硬件” 的架構需求。
電磁環境監測：適配頻譜監測、非法信號定位溯源、電磁環境態勢感知、機場/港口無線電安全管控等場景，實現全頻段電磁信號的精準監測與分析 。
通信信號處理：適配通信信號偵察解調、通信抗干擾系統、5G/6G基站測試、衛星通信信號處理等場景，高效完成信號識別、協議解析與并行處理 。
邊緣 AI 與工業物聯網：依托昇騰 AI 算力與高速數據接入能力，適配邊緣AI信號處理、工業物聯網邊緣計算、智能安防、自動駕駛環境感知等場景。

總結
VPX智能信號采集與處理系統，采用「RFSoC 高速采集處理+昇騰 GPU 異構加速+全國產 CPU 主控+射頻前端模塊」的硬件方案，具備超寬帶信號處理、高算力并行計算、靈活可擴展的核心優勢，可廣泛應用于軟件無線電、雷達電子對抗、電磁環境監測、通信信號處理等領域，為各類復雜信號處理任務提供通用化、國產化、高性能的硬件支撐平臺。
