圓柱體零件內表面檢查被廣泛運用于各個行業，成像效果和效率都非常重要。常見的圓柱體零件比如飲料瓶、汽車零部件。我們先來比較一下不同種類鏡頭對圓柱體內表面一次成像時不同的特點和效果。

以卷筒紙為例，我們用不同鏡頭對卷筒紙內表面進行成像。

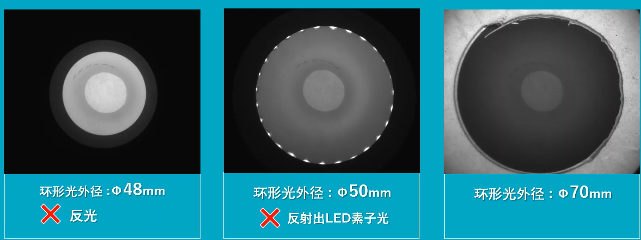

卷筒紙?jiān)趶V角鏡頭下成像時，焦距短的鏡頭有更寬廣的視角，可以對圓柱物體的內表面進行成像具有高性?xún)r(jià)比，緊湊設計。但由于廣角，工作距離短，光源能安裝的空間狹窄，這種配置只有環形光可供選擇?？臻g狹窄意味著很難調整被測物和環形光之間的距離改變環形光尺寸，也會引發自身成像的問題。

這種廣角鏡頭檢測物體內表面的方案會有很多問題，短WD會造成光源安裝空間不足，無法調整物體與環形照明之間的距離，很難使用圓頂光源等大型光源，有干擾物體運送的風險。

VS-WA系列

采用WA鏡頭可以從被測圓柱體正上方對其內表面成像，VS-WA系列最大特征是長WD，至近距離100mm。

.容易調整被測物和光源

·可以使用圓頂光源等大型光源。

由于WA 鏡頭光線交匯點在鏡頭前方，它可以清晰獲得被測圓柱體內表面的圖像。

WA系列鏡頭光線圖示

由于光線交叉點的位置離被測物近，即使用直徑小的照明光源，也可以在不干擾視野的情況下捕捉圖像。WA系列鏡頭對小直徑的環形光源、帶小窺視孔的圓頂光源，均可對應適用。

它擁有廣角鏡頭相同的FOV視野和F值，即使是(縱向上)長條被測物體，從頭到底也能維持可對焦，這款特殊的鏡頭設計可以捕捉到長條圓柱物體清晰的內表面圖像。

每種成像方案都有優點和缺點，針對不同的被測物，方案的優缺點也各有不同，有必要根據安裝環境和所需的檢測內容和精度，選擇合適的成像方法。如果僅用鏡頭來成像有困難，還可以通過在物體內部安裝平面鏡獲取圖像。
