機器人關節電機控制器

在機器人關節電機控制器中，隨著高集成度、高實時性與智能化要求的不斷提升，電容選型需同時兼顧性能表現、空間布局與輕量化設計。鋁電解電容位于驅動總線的電源輸入端、緊鄰功率MOSFET橋臂，承擔吸收母線電壓紋波、提供瞬時大電流以應對電機加減速峰值功率需求的任務，直接影響系統供電穩定性與控制精度。

永銘推出的LKZ系列高容量密度液態鋁電解電容，已在四足機器人關節電機中成功替代傳統MLCC（多層陶瓷電容）方案，適用于空間極度受限、對動態響應和成本控制均有嚴苛要求的場景。

01核心挑戰：傳統MLCC并聯方案的工程困境

在實際案例中，客戶原先的設計方案采用了48顆規格為100V 10μF的1210封裝陶瓷電容。該方案在運行中暴露以下問題：

1、空間受限、物料成本高：大量MLCC并聯占用較大PCB面積，導致驅動器體積難以滿足關節模組的小型化要求；同時多顆陶瓷電容的物料成本較高。

2、大電流能力不足：受限于單顆電容容量較小，整體并聯后的總?cè)萘恳廊黄?。電容組在應對大電流負載時表現欠佳，電流通過能力較差，引起明顯發熱，并進一步帶來運行噪聲增大。

3、控制精度不達標：電容性能制約了系統供電的穩定性和響應速度，最終致使控制程序的執行精度難以達到預期要求。

02

問題根源：傳統MLCC的材料與工藝限制

從技術角度分析，傳統陶瓷電容器受材料特性與制造工藝限制，難以在有限的物理空間內提供足夠高的電容量，無法充分滿足關節執行器對高能量瞬態供給和大容量儲能的關鍵需求。具體表現為：單位體積電荷存儲能力不足、電流通載水平偏低，在需要應對峰值電流沖擊、強調系統安全性與可靠性的設計前提下，原有方案存在先天缺陷。

03永銘鋁電解電容LKZ系列解決方案

4.1 技術方案概述

永銘LKZ系列液態鋁電容采用高密度材料與先進抗震工藝。該系列產品ESR（等效串聯電阻）最優值可達200mΩ（以150μF型號為例），單體紋波電流高達0.9A。在確保相同體積約束的前提下，單顆電容器容量設計為150μF，采用四顆并聯使用，整體總?cè)葜悼蛇_600μF，能夠有效滿足高要求應用場景下的性能需求。

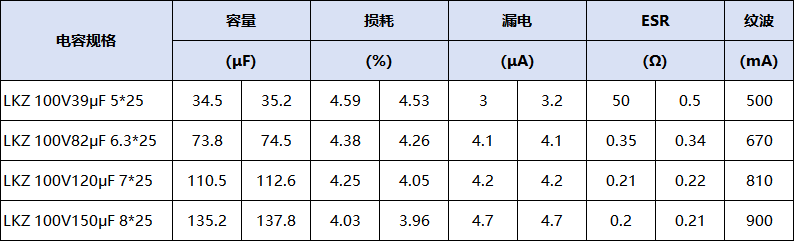

圖1：LKZ系列不同規格參數測試數據

4.2 推薦規格型號

以下LKZ系列100V涂膜鋁殼電容可用于本應用，可根據實際容量需求選擇單顆或并聯組合：

圖2：LKZ系列推薦規格

4.3 應用效果（基于實際替換案例）

所采用的設計方案為四顆LKZ 100V 150μF 8×25涂膜鋁殼并聯，替換原48顆MLCC方案后：

整體大電流通過能力提升接近一倍（相較于原方案）

物理空間占用節省約20%

總體成本降低超過60%

發熱與運行噪聲問題消除，控制程序執行精度達標

此外，方案全面采用純國產工藝技術與材料，從源頭確保供應鏈自主可控，產品交付更加穩定可靠。

04場景化Q&A

Q1：機器人關節驅動器PCB面積受限，為了滿足大電流被迫并聯幾十顆陶瓷電容，導致成本和空間失控，有無更好的電容方案？

A1：有。永銘LKZ系列液態鋁電容提供單顆150μF/100V容量，僅需4顆并聯即可達到600μF總?cè)葜?，效果?yōu)于48顆100V 10μF MLCC方案。實測可節省約20%空間，降低超60%成本，同時其低ESR（<200mΩ）和高紋波能力（0.9A）可解決大電流下的發熱和噪聲問題。

Q2：我們的機器人關節電機在高負載跑的時候，電容那塊燙得厲害，電機運行噪聲也很大，控制精度感覺飄了。這和電容選型有關系嗎？

A2：有直接關系。根本原因是舊方案使用48顆MLCC并聯后的總?cè)萘咳匀黄?，大電流通過能力不足，導致母線電壓波動、電容發熱、運行噪聲增大，最終影響控制精度。永銘LKZ系列單顆紋波電流0.9A，ESR低于200mΩ，4顆并聯后大電流通過能力比原方案提升接近一倍，發熱和噪聲問題可以解決，控制精度也能回到設計值。

總結

在機器人關節電機控制器的實際應用中，傳統MLCC并聯方案受限于材料與工藝，難以同時滿足小體積、大容量、低成本和高可靠性的多重需求。永銘LKZ系列液態鋁電容以單顆150μF/100V的容量、200mΩ的低ESR及0.9A的高紋波電流能力，在同等體積約束下實現了更高的電荷存儲密度與電流通載水平。

【注】本文數據來源于永銘內部測試及客戶實際應用反饋，典型值僅供參考，具體性能以規格書為準。
