測試設備：源測量單元、任意波形發生器、ATA-2210高壓放大器（Aigtek）、同軸光顯微鏡、工業相機、光譜儀、工控機。

實驗過程：

基于單端電接觸式驅動完成檢測系統的硬件選型與集成，通過C#開發配套控制軟件，實現供電、光譜采集、圖像拍攝與微動平臺的自動化協同工作；隨后開展系統性能測試，驗證光譜測量重復性與芯片定位精度；再通過神經網絡擬合建立圖像灰度與實際亮度的映射關系，實現芯片二維亮度分布的精準計算，并提出四項均勻性評價指標；最后利用該系統對5×5Micro-LED芯片陣列進行自動化掃描檢測，綜合光譜、平均亮度與亮度均勻性數據完成發光質量評估，篩選出不合格芯片并驗證檢測結果的準確性。

圖1Micro-LED芯片檢測系統示意圖

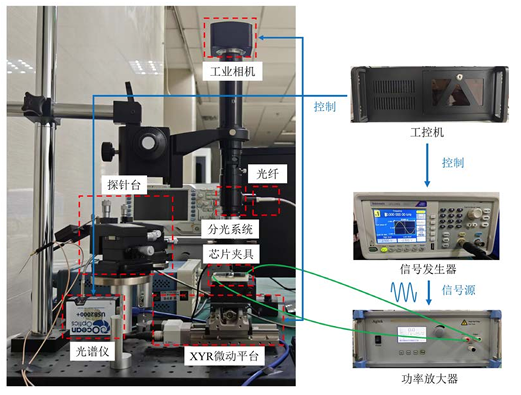

圖2Micro-LED芯片檢測系統實物圖

實驗結果：

1、完成了Micro-LED芯片單端電接觸式檢測系統的硬件搭建與軟件開發，實現了光譜與圖像數據的自動化采集。

2、系統性能測試表明，光譜重復測量最大相對誤差為0.138%，芯片圖像采集定位精度小于1μm，具備高穩定性與高精度。

3、建立了基于神經網絡擬合的二維亮度計算方法，高低檔位均實現高精度亮度擬合，可準確獲取芯片表面亮度分布。

4、提出四項亮度均勻性評價指標，能夠客觀量化芯片發光均勻性，與直觀觀察結果一致。

5、利用系統完成5×5芯片陣列的自動化檢測，可依據亮度與均勻性有效篩選出缺陷芯片，檢測結果與人工判斷相符。

6、驗證了單端電接觸式驅動方式在Micro-LED芯片實際檢測中的可行性與實用性。

圖3Micro-LED芯片發光質量綜合評估結果圖：a)5×5大小的Micro-LED芯片陣列顯微圖像（圖

中比例尺均為20μm，小圖左上角為芯片序號）；b)芯片光譜歸一化峰值強度和峰值波長數據圖；c)

芯片平均亮度數據圖；d)亮度變異系數ULCV值數據圖

安泰放大器在此應用中的產品優勢：

一、高電壓輸出能力——克服單端接觸驅動高電壓需求，穩定點亮Micro-LED

二、寬頻帶與方波驅動能力——精準匹配不同驅動波形與頻率的優化需求

三、數控增益精細可調與監測功能——靈活適配不同芯片的驅動需求并保障實驗復現性

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測試儀器研發、生產和銷售的高科技企業。
