CSA3412是一款適用于USB SuperSpeed Gen1和Gen2標準的2:1數據交換器， 支持5 Gbps和10 Gbps的數據傳輸速率， 并具備自動通道選擇功能 。該產品主要面向移動設備市場， 適用于需要可逆式數據線纜的Type-C應用場景。

CSA3412集成了支持 DFP 或 UFP 模式的Type-C控制器 。該控制器通過CC1和CC2引腳檢測Type-C連接， 并自動控制USB 3.0開關的方向 。Type-C控制器可通過CS1和CS0配置為 DFP 或 UFP 模式； 當配置為 DFP 模式時， 可將Rp電流設置為80μA 、180μA或330μA。

CSA3412特性：
支持USB 3.1 SuperSpeed（第2代）， 10 Gbps
在2.5 GHz頻率下，典型插入損耗為-1.0 dB。
12μA 典型低無功功率值
最小關機功耗 VDD工作范圍寬，1.5 V-5.5 V
2kVHBMESD保護

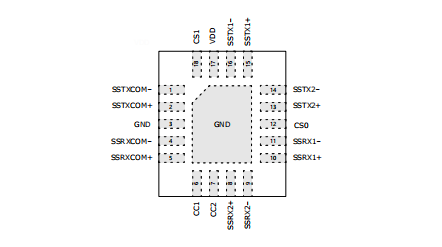

QFN2.0x2.8-18L 套裝

集成式 Type-CDFP/UFP控制器
可配置的 DFP電流：
00:DFP,RP= 80uA
01:DFP,RP=180uA
10:DFP,RP= 330uA
11:UFP，外部Rd= 5.1KΩ

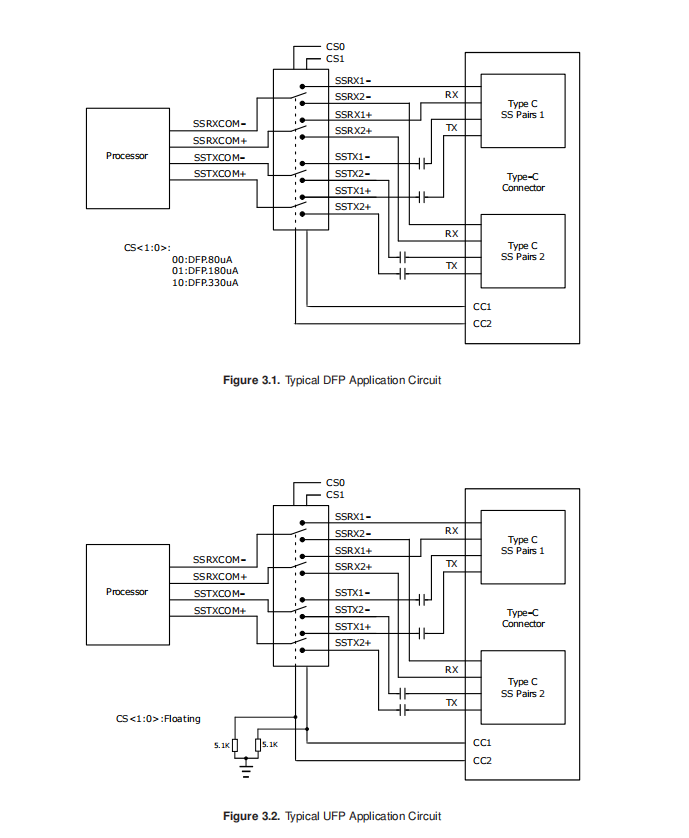

CSA3412電路圖紙

CSA3412芯片廣泛應用于USB Type-C接口擴展、多功能轉換器、擴展塢、視頻轉換器以及各類需要高性能數據傳輸和信號處理的電子設備中。特別是在安克等品牌的USB-C擴展塢中，CSA3412芯片實現了USB接口拓展以及視頻輸出功能，提供了出色的用戶體驗。
