面向微型執行機構的Profinet轉SPI嵌入式板卡應用研究

一、項目背景

某工業智能傳感器模組/微型執行器控制項目，現場控制器采用西門子S7?1200PLC（Profinet主站），末端核心器件為SPI接口的微型編碼器、高速ADC采集芯片、步進驅動芯片、壓力傳感器采集模塊。這類器件原生只有SPI低速串行接口，無以太網接口，無法直接接入Profinet工業總線。

為實現PLC對SPI外設的實時數據下發、狀態采集、參數配置，采用Profinet轉SPI嵌入式協議轉換板卡，板卡作為Profinet從站接入PLC，板卡本地擴展多路SPI總線，直接掛載各類SPI外設，實現工業以太網?低速串行外設的協議互通。

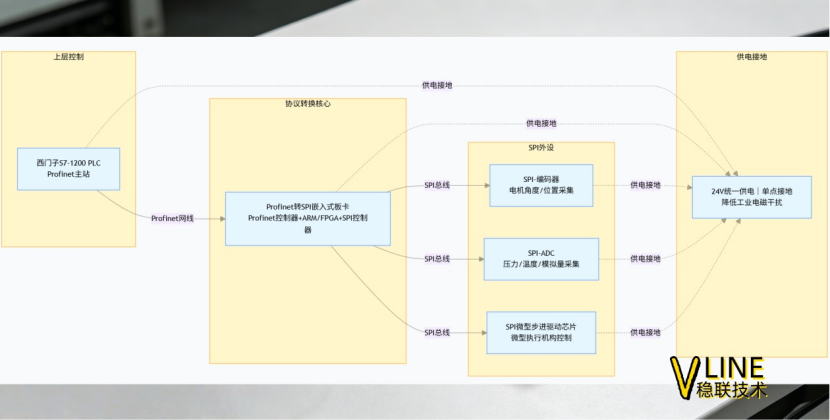

二、硬件架構與拓撲

1.上層控制：西門子S7?1200PLC（Profinet主站）

2.協議轉換核心：Profinet轉SPI嵌入式板卡（含Profinet控制器芯片+ARM/FPGA主控+SPI硬件控制器）

3.SPI外設：

-SPI?編碼器：采集電機角度、位置

-SPI?ADC：壓力、溫度、模擬量采集

-SPI?微型步進驅動芯片：控制微型執行機構

4.供電與接地：板卡、外設統一24V供電，單點接地，降低工業環境電磁干擾

拓撲關系：

西門子PLC(Profinet)→Profinet轉SPI板卡(PN從站)→SPI總線→編碼器/ADC/驅動芯片

三、板卡核心功能

1.Profinet側：標準Profinet?IO從站，支持RT實時通信，在博途導入GSDML組態，周期交換輸入/輸出過程數據；

2.SPI側：多路硬件SPI，支持主模式，可分時/并行讀取編碼器、ADC數據，下發控制指令給驅動芯片；

3.數據映射：板卡內部做協議解析，將PLC下發的控制字、速度指令轉為SPI時序；將SPI采集的位置、壓力、故障碼打包為Profinet過程數據上傳PLC；

4.嵌入式實時處理：板卡自帶MCU，做SPI時序優化、數據濾波、故障判斷，減輕PLC運算壓力。

四、軟件配置流程

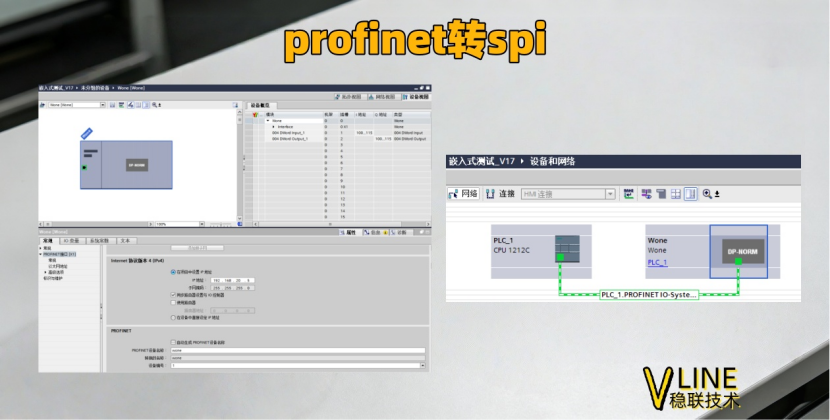

1.PLC博途組態

1.導入Profinet轉SPI板卡的GSDML文件；

2.配置板卡IP、設備名稱，建立Profinet?IO連接；

3.配置I/O過程數據區：輸出區下發控制指令，輸入?yún)^(qū)接收SPI外設反饋。

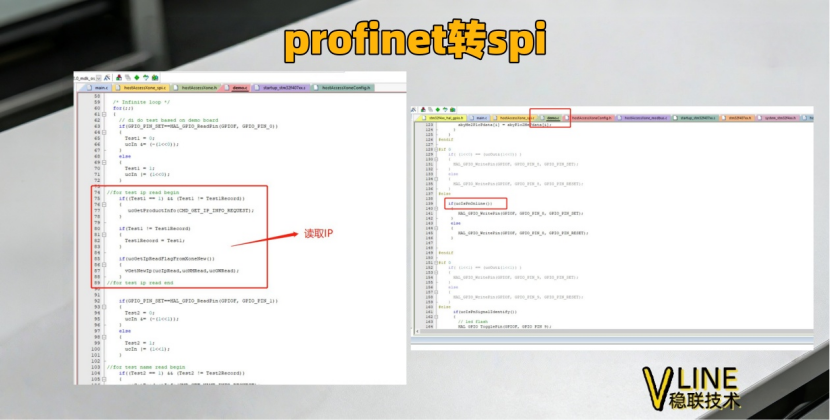

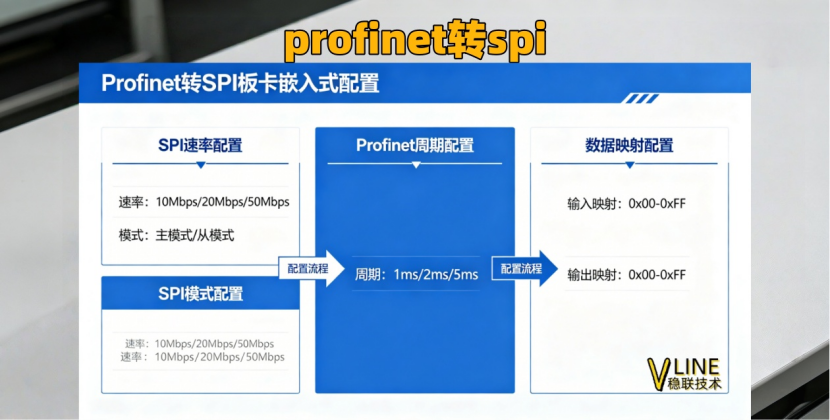

2.板卡嵌入式配置

1.配置SPI速率、模式（CPOL/CPHA），匹配編碼器、ADC時序；

2.配置Profinet周期（如1ms），同步SPI采樣周期；

3.配置數據映射：

-PLC輸出→SPI發送：驅動使能、脈沖指令、參數設置

-SPI接收→PLC輸入：位置反饋、壓力值、故障狀態

五、實際應用效果

1.實現高速工業總線控制微型SPI外設，設備小型化，省去中間繼電器、傳統IO模塊；

2.實時性滿足設備需求，位置采集、壓力反饋延遲＜2ms；

3.布線簡化，SPI近距離板級連接，抗干擾強；

4.可擴展多路SPI，同時掛載編碼器、傳感器、執行器。

六、遇到的問題及解決方案

問題1：SPI時序與外設不匹配，數據讀取亂碼

原因：SPI時鐘極性、相位、速率設置錯誤；工業干擾導致時序畸變。

解決：調整板卡SPI模式參數，降低SPI波特率，增加數據校驗，外設端加濾波電容。

問題2：Profinet周期過快，SPI采樣來不及，數據丟失

原因：SPI串行速度遠低于Profinet周期，嵌入式MCU處理不及時。

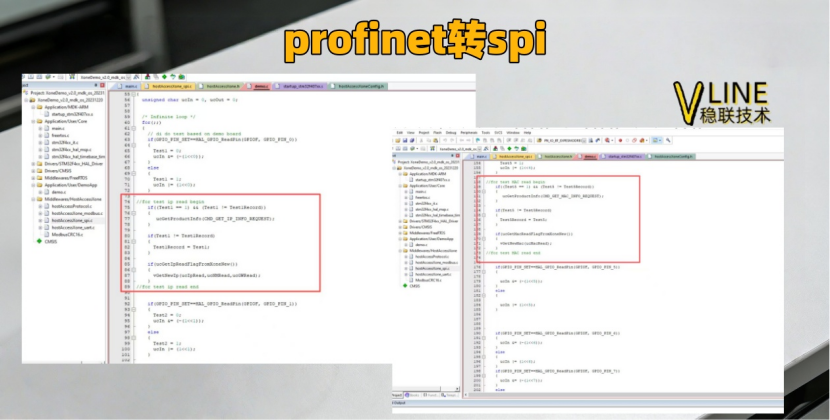

解決：優化板卡固件，開啟DMA高速SPI傳輸；PLC適當放寬通信周期，或開啟板卡本地緩存。

七、案例總結

本案例通過Profinet轉SPI嵌入式板卡，解決了SPI類微型傳感器、執行機構無法接入Profinet工業網絡的痛點，實現PLC對底層低速外設的統一總線管控，廣泛適用于精密檢測設備、微型自動化模組、半導體設備、醫療器械、智能閥控等空間受限、外設接口單一的場景，具備體積小、成本低、部署靈活的優勢。
