一、什么是隔離芯片

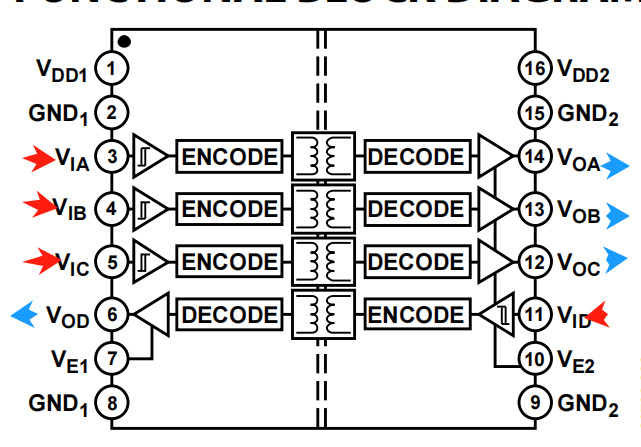

上圖就是某一款數字隔離器的引腳分布?！案綦x”的意思就是將兩端的電氣特性給分開，阻斷電流的路徑，只保留信號的連接。上圖中的隔離芯片是三個正向通道，一個反向通道，信號從紅色箭頭流入，從藍色箭頭流出。

說的簡單一些，隔離芯片就像一個“安全門”，讓應該過的信號流過（比如控制指令、數據等），把一些危險的電流、電壓、干擾信號擋在門外，以保護電路中比較“嬌貴”的器件，比如我將前端采集的模擬信號用ADC轉化為數字信號后，在ADC和FPGA之間加一個數字隔離器，用來保護FPGA。

二、隔離芯片的原理

其實剛開始我接觸隔離芯片的時候有些懵，因?yàn)楦綦x芯片能阻斷兩端的電氣連接，為什么信號還能從一段傳到另一端？感覺矛盾啊。下面請看我細細道來：

隔離芯片能阻斷電氣連接又能傳遞信號看似矛盾，但這正是隔離芯片的核心技術所在。沒有電氣連接只是因?yàn)閮啥藳]有通過直接的導線連接在一起，而是通過光耦、磁耦、電容耦合來實現的：

（1）光耦：

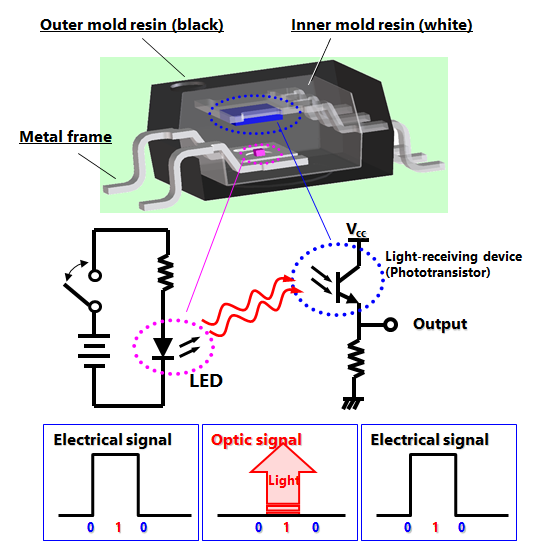

光耦的結構如下圖所示：

光耦由光發器件和光敏原件構成，左邊是光發器件，將輸入信號轉化成光信號，光信號輸入到光敏元件中將光信號恢復為電信號。簡單來說，光耦的作用就是電信號→光信號→電信號。

（2）磁耦：

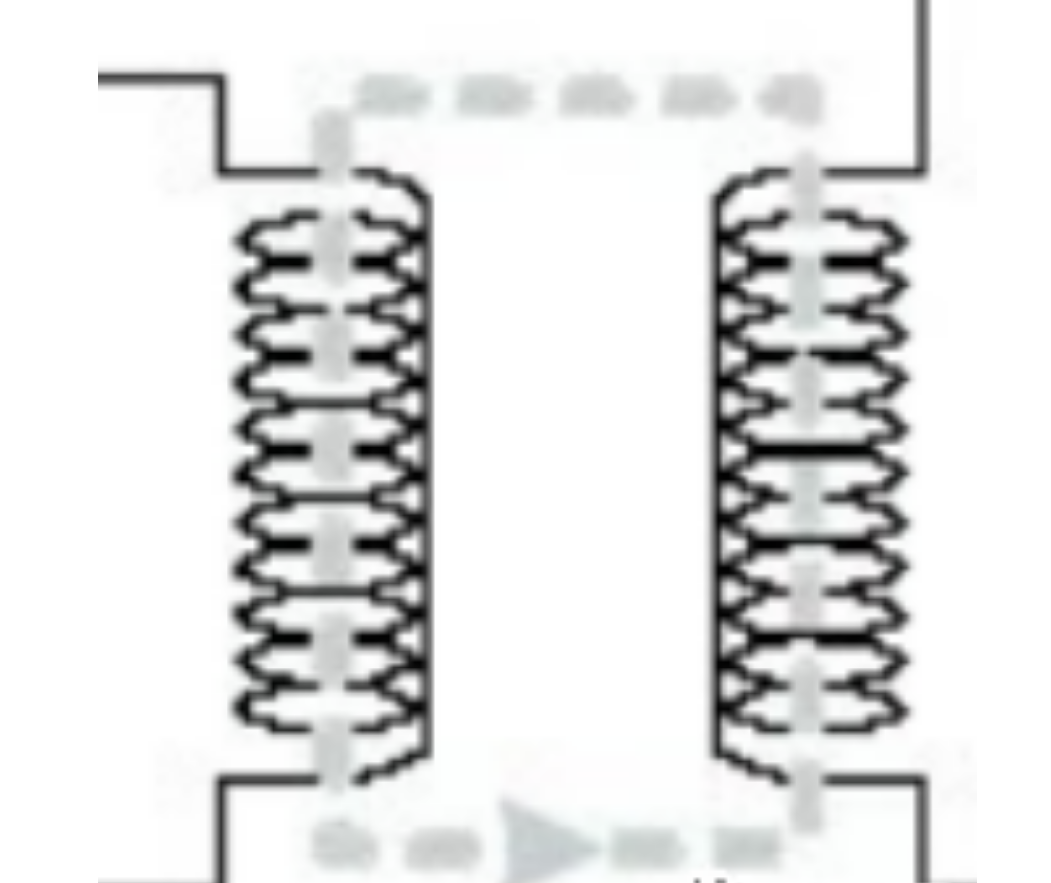

磁耦的結構如下圖所示：

利用變壓器原理將輸入的信號脈沖轉化為局部磁場，磁場的變化會引起右側線圈的電流變化。實現電信號→磁場信號→電信號

（3）電容隔離：

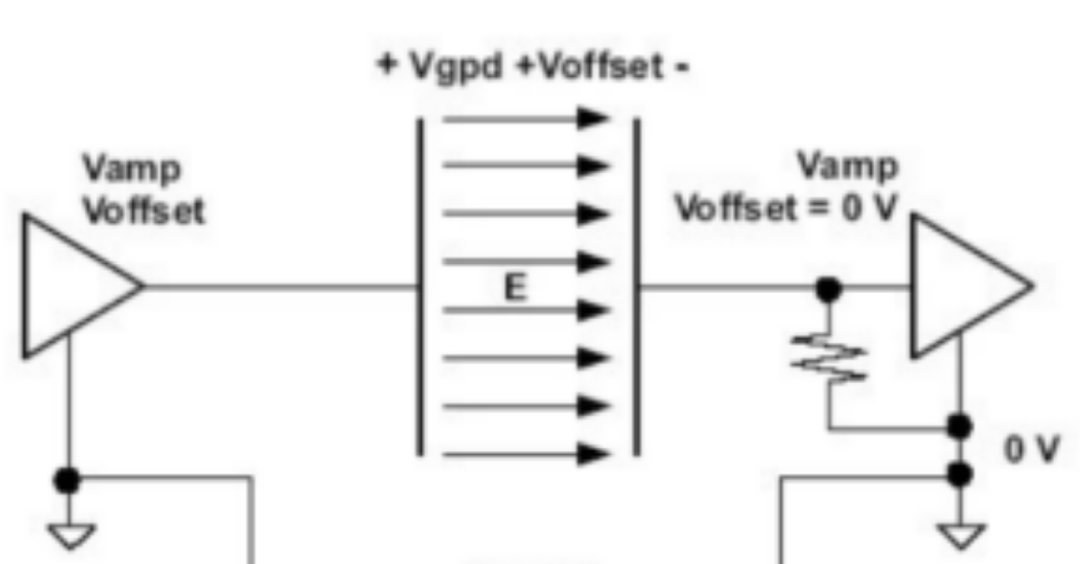

電容隔離的結構如下圖所示：

首先輸入信號被調制成高頻載波，通過電容器的電場變化將信號從一端傳到另一端，再將信號進行解調即可恢復原始信號。

三、電路設計時需要注意的點

（1）注意方向

隔離芯片有的通道是單向的，也有雙向的（具體要看芯片手冊）。單向的通道只允許單向傳遞信號，如果將信號的傳輸順序接反了信號是傳不過去的。

（2）注意電源引腳的設計

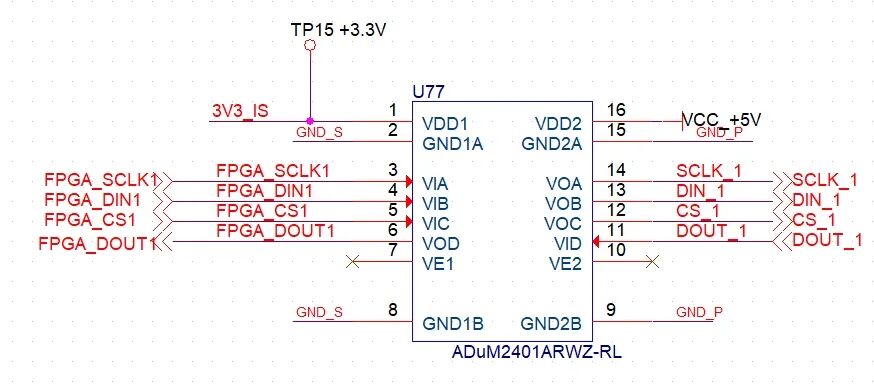

數字隔離器的電源引腳一般左邊有一個，右邊有一個，這兩個電壓必須也是隔離的，需要單獨配一個隔離DCDC。而且每一側的電壓值大小決定了信號的電壓值大小，這個要注意。比如上圖中左邊的引腳連接在FPGA，而FPGA的IO口為3.3V，因此左邊的電壓值也應該是3.3V，如果改成5V，F(xiàn)PGA就會燒掉。
