深入解析NSIC2050JBT3G：AC離線應用的線性恒流調節器

在電子工程師的日常設計中，為LED提供穩定的電流是一個常見且關鍵的任務。今天我們就來詳細探討一下安森美推出的NSIC2050JBT3G線性恒流調節器（CCR），它為AC離線應用中的LED驅動提供了一種經濟、可靠的解決方案。

文件下載：NSIC2050JB-D.PDF

核心特性亮點

技術基礎與電壓適應能力

NSIC2050JBT3G基于自偏置晶體管（SBT）技術，能夠在寬電壓范圍內調節電流。其120V的陽極 - 陰極電壓額定值，使其能夠承受AC離線應用中產生的高峰值電壓，以及汽車、工業和商業標識應用中常見的浪涌。這意味著在復雜的電壓環境下，它依然能穩定工作，為LED提供可靠的電流。

快速開啟與保護機制

該CCR具有立即開啟的特性，僅需0.5V的陽極 - 陰極電壓（Vak）就能達到20%的調節電流。同時，它還擁有負溫度系數，這一特性在極端電壓和電流情況下能有效保護LED，防止熱失控。當溫度升高時，電流會相應減小，從而保護LED不受過熱損壞。

環保與多種電流可選

NSIC2050JBT3G是無鉛、無鹵且符合RoHS標準的，體現了環保理念。此外，除了50mA的型號，還有30mA（NSIC2030JBT1G）和20mA（NSIC2020JBT1G）可供選擇，滿足不同的應用需求。對于汽車等特殊應用，還有NSV前綴的型號，且經過AEC - Q101認證并具備PPAP能力。

關鍵參數剖析

最大額定值

在正常工作條件下（TA = 25°C），NSIC2050JBT3G的陽極 - 陰極電壓最大值為120V，反向電壓為500mV，工作結溫和存儲溫度范圍為 - 55°C至 + 175°C。其ESD評級在人體模型下為3A類（4000V），機器模型下為C類（400V）。需要注意的是，超過這些最大額定值可能會損壞設備，影響其功能和可靠性。

電氣特性

在25°C的環境溫度下，穩態電流Ireg(SS)在Vak = 7.5V時，最小值為42.5mA，典型值為50mA，最大值為57.5mA。電壓開銷Voverhead典型值為1.8V，脈沖電流Ireg(P)在Vak = 7.5V時，最小值為48.1mA，典型值為57.4mA，最大值為66.7mA。這些參數為工程師在設計電路時提供了重要的參考依據。

熱特性

熱特性是評估電子器件性能的重要指標。NSIC2050JBT3G的總器件功耗、熱阻等參數會根據不同的條件而有所變化。例如，在不同的PCB銅面積、銅厚度和環境條件下，其總器件功耗和熱阻會有所不同。工程師在設計時需要根據實際應用場景，選擇合適的參數來確保器件的正常工作。

典型應用場景

AC應用

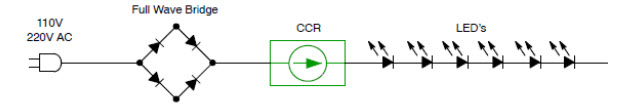

盡管NSIC2050JBT3G是一個直流器件，但它可以與全波整流后的交流電源配合使用。在相關的應用筆記和設計筆記中，詳細介紹了其基本電路配置。通過合理的設計，可以將其應用于AC照明面板、顯示標識等場景。

LED驅動

• 單LED串：CCR可以作為高端或低端驅動器與LED串聯。LED的數量可以根據需要進行調整，設計師需要根據最大輸入電壓和LED串的電壓來計算CCR兩端的最大電壓。
• 高電流LED串：可以將兩個或更多固定電流的CCR并聯，以獲得更高的電流。這種方式簡單有效，能夠滿足高亮度LED的驅動需求。
• 其他電流調節：可調CCR可以與其他CCR并聯，以獲得所需的電流。當LED效率提高時，可調CCR可以調整電流，以保持相同的光輸出。

調光功能

通過在CCR中串聯一個BJT，可以輕松實現LED串的調光。脈沖寬度調制（PWM）是一種常用的調光方法，它通過控制LED的開關時間來改變光的亮度。在實際應用中，需要注意PWM的頻率選擇，避免出現閃爍和可聽噪聲。

降低EMI

由于LED和CCR的開關速度極快，可能會產生電磁干擾（EMI）。為了減少EMI，可以在電路中添加電容。通過調整電容和電阻的值，可以控制CCR開關電流的斜率，從而降低EMI的影響。

熱考慮

隨著CCR功率的增加，可能需要采取一些散熱措施。器件的最大功耗取決于電路板的設計和布局，包括PCB的安裝焊盤配置、電路板材料和環境溫度等因素。工程師可以根據熱表選擇合適的熱阻參數，以確保器件在高功率應用中的可靠性。

總結

NSIC2050JBT3G線性恒流調節器為AC離線應用中的LED驅動提供了一種簡單、經濟且可靠的解決方案。其豐富的特性和靈活的應用方式，使其在汽車、工業和商業照明等領域具有廣泛的應用前景。作為電子工程師，在設計過程中，我們需要充分了解其參數和特性，結合實際應用場景，合理選擇和使用該器件，以實現最佳的設計效果。你在使用類似恒流調節器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
