探索NCP456R：低電壓軌的2A單負載開關

在電子設備設計中，電源管理是至關重要的一環。對于低電壓軌的電源管理，安森美的NCP456R單負載開關提供了一個優秀的解決方案。今天，我們就來深入了解一下這款產品。

文件下載：NCP456-D.PDF

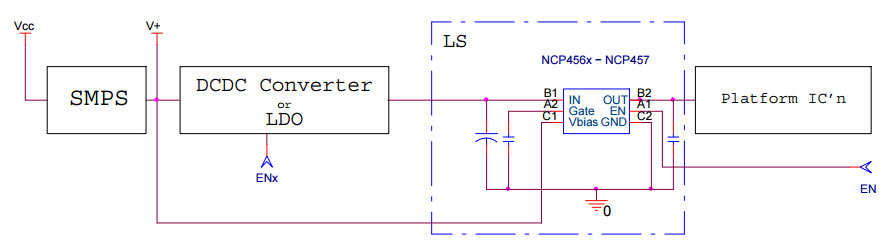

產品概述

NCP456R是一款由外部邏輯引腳控制的低導通電阻NMOSFET功率負載開關。它能夠優化電池壽命，提升便攜式設備的續航能力。其采用了NMOS結構，實現了一流的電流消耗優化，大幅降低了泄漏電流，為連接到電池的集成電路提供了優化的泄漏隔離。同時，該開關還具備反向電壓保護功能，輸入電壓范圍為0.75V至5.5V，采用了非常小的CSP6（0.85×1.25 mm2）封裝。

關鍵特性

寬工作電壓范圍

NCP456R的工作電壓范圍為0.75V - 5.5V，這使得它能夠適應多種不同的電源環境，為各種低電壓軌應用提供了靈活性。

低導通電阻

其NMOSFET的導通電阻低至24mΩ，能夠有效降低功耗，提高電源效率。

多種功能選項

• Vbias軌輸入：為IC核心提供電源，可提高電源開關隔離的電源軌的節能效果。
• 高達2A的直流電流：能夠滿足大多數低電壓軌應用的電流需求。
• 反向阻斷選項：防止電流從輸出端反向流入輸入端，保護電路安全。
• 高電平有效使能引腳：方便控制負載開關的開啟和關閉。

小型封裝

采用CSP6封裝，尺寸僅為0.85×1.25 mm2，引腳間距為0.4mm，非常適合對空間要求較高的便攜式設備。

引腳功能

電氣特性

導通電阻

在不同的輸入電壓和溫度條件下，NCP456R的導通電阻會有所變化。例如，在VIN = VBIAS = 5.5V，TA = 25°C時，導通電阻為24mΩ；而在TJ = 125°C時，導通電阻會增加到39mΩ。

時序參數

包括開啟時間、上升時間和下降時間等。這些參數會受到輸入電壓、門極電容等因素的影響。例如，在VIN = 5V，無門極電容時，開啟時間為51μs；而當門極電容為10nF時，開啟時間會增加到3ms。

邏輯參數

邏輯輸入高電平（VIH）和低電平（VIL）的范圍分別為0.9V和0.3V，確保了可靠的邏輯控制。

反向電流阻斷

具備反向電流阻斷功能，反向閾值電壓（Vrev_thr）和反向閾值滯后（Vrev_hyst）分別為特定值，能夠有效防止反向電流的產生。

靜態電流

電荷泵靜態電流為6μA，IN引腳電流和待機電流均為0.3μA，體現了低功耗的特點。

功能描述

使能輸入

使能引腳為高電平有效。當EN引腳為低電平時，NMOS開關關閉，斷開IN/OUT路徑；當EN引腳為高電平，且VBIAS ≥ max(VIN, VOUT) = 0.75V時，IN/OUT路徑導通。

VBIAS軌

VBIAS電源軌為IC核心供電，可采用常見的+5V、3.3V、1.8V、1.2V等電壓。由于IN引腳不消耗電流，因此可以提高電源開關隔離的電源軌的節能效果。如果沒有Vbias軌，Vbias引腳和Vin引腳可以盡可能靠近被測設備連接。

輸出上升時間 - 門極控制

NMOS由內部電荷泵和驅動器控制。內部設置了最小門極壓擺率，以避免在EN從低電平變?yōu)楦唠娖綍r產生巨大的浪涌電流。默認門極壓擺率取決于Vin電平，Vin電平越高，上升時間越長。此外，還可以在門極引腳和地之間連接外部電容，以減緩門極上升速度。

Cin和Cout電容

為了提高抗干擾能力和穩定性，需要在被測設備附近連接100nF的外部電容。在輸入熱插拔（輸入電壓以快速壓擺率連接 - 幾μs）的情況下，強烈建議避免在輸入端連接大電容，以防止輸入過電壓瞬變。

反向阻斷控制

內置反向阻斷控制電路，當Vout > Vin時，可消除從OUT到IN的泄漏電流。比較器會測量開關兩端的壓降，當該壓降超過指定的反向電壓時，會關閉NMOS。無論EN引腳電平如何，該比較器都處于工作狀態。

應用信息

功率耗散

功率MOSFET的功率耗散是影響結溫的主要因素。在正常模式下，可以使用以下公式計算功率耗散和結溫：

• (P{D}=R{DS(on)} times (I_{out})^{2})
• (T{J}=R{D} × R{theta JA}+T{A})

其中，(P{D})為功率耗散（W），(R{DS(on)})為功率MOSFET導通電阻（Ω），(I{out})為輸出電流（A），(T{J})為結溫（°C），(R{theta JA})為封裝熱阻（°C/W），(T{A})為環境溫度（°C）。

演示板

NCP456R集成了一個額定電流為2A的NMOS FET，在PCB設計時需要遵循一定的規則，以確保熱量能夠有效地從芯片中散發出去。由于采用了CSP封裝，且芯片的熱阻較低，可以利用所有的焊球來提高功率耗散。在實際應用中，應將功率區域周圍的所有焊球連接到更大的PCB區域，并使用更多的銅厚度和盡可能薄的環氧樹脂，以進一步提高散熱效果。

總結

NCP456R是一款性能出色的低電壓軌單負載開關，具有寬工作電壓范圍、低導通電阻、多種功能選項和小型封裝等優點。在便攜式設備、筆記本電腦、平板電腦、無線設備等領域具有廣泛的應用前景。作為電子工程師，在設計低電壓軌電源管理電路時，NCP456R是一個值得考慮的選擇。你在實際應用中有沒有遇到過類似的負載開關呢？你對它的性能和應用有什么看法？歡迎在評論區分享你的經驗和見解。
