一、改造背景

某高端制造企業精密測量室，采用羅克韋爾SLC 5/04（1747-L542）PLC作為核心控制器，統籌三坐標測量儀、影像測量儀、激光測徑儀等精密檢測設備的運動控制、工序聯動及環境調控。系統原依托DH485串口對接簡易數顯屏，僅可展示設備啟停狀態與基礎測量結果。

隨著企業質量管控標準不斷提升，原有系統已無法實現測量精度、環境溫濕度、設備運動坐標、測量數據全溯源等多參數實時監控；同時SLC500 PLC本體未集成以太網接口，測量數據難以上傳至企業質量追溯平臺。若整體更換整套測控系統，不僅改造成本高昂，還需重新完成設備校準與資質認證。

為此，項目選用捷米特JM-ETH-AB以太網通訊模塊，對老舊PLC進行低成本以太網升級，順利對接MCGS現場觸摸屏與企業質量數據管理平臺，在保障設備測量精度的前提下，完成整套系統數字化升級。

二、方案設計

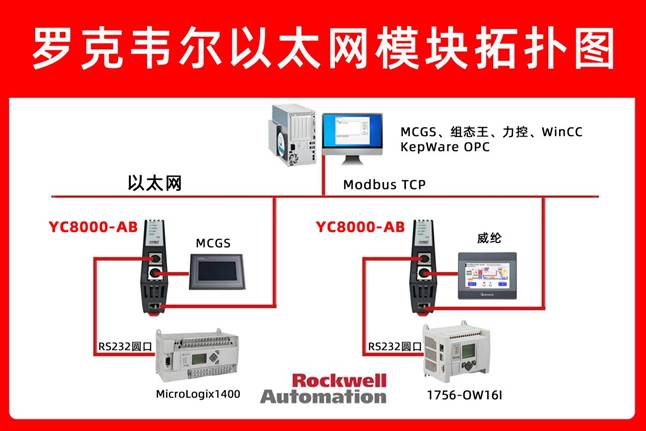

1.硬件拓撲

主控PLC：羅克韋爾SLC 5/04（1747-L542），自帶DH485通訊接口；

人機界面：MCGS觸摸屏，負責現場工藝監控、測量程序切換、環境參數監測、數據展示及故障報警；

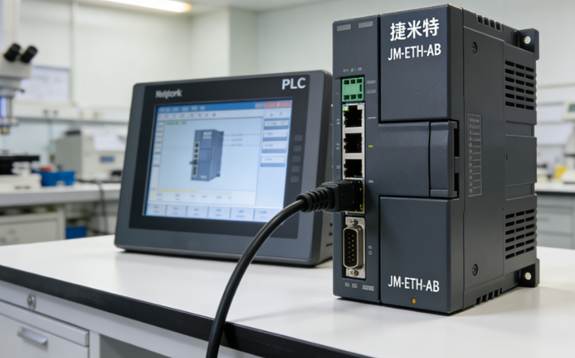

通訊模塊：捷米特JM-ETH-AB工業以太網通訊處理器；

網絡設備：工業百兆防靜電交換機，現場管控網段：192.168.40.0/24；

上位系統：企業質量追溯工作站，實現測量數據歸檔、精度分析、報表生成與檢測數據溯源。

2.接口連接

將JM-ETH-AB模塊DH485端子接入原有精密設備DH485控制總線，設備站號設置為6，通訊波特率9600bps，匹配精密檢測設備低速、高穩定的通訊需求；

模塊RJ45網口接入工業防靜電交換機，IP地址：192.168.40.66，子網掩碼：255.255.255.0；

MCGS觸摸屏設置同網段IP地址，通過專用以太網驅動，讀取模塊轉發的測量數據與環境參數；

企業質量追溯平臺基于Modbus TCP協議，采集測量尺寸、形位公差、溫濕度、設備校準狀態等核心質量數據。

三、JM-ETH-AB通訊處理器參數配置

基礎通訊配置：DH485站號設為6，數據刷新周期12ms，掃描N7、F8、N10數據區，分別對應測量參數、環境數據及設備校準信息；

EtherNet/IP配置：創建EtherNet/IP實例，將測量精度、設備坐標、溫濕度等關鍵參數映射至CIP地址段，并啟用數據校驗功能，保障傳輸可靠性；

Modbus TCP映射：把N7、F8數據區內的測量尺寸、形位公差等高精度數據，映射至40001起始的保持寄存器，數據精度保留6位小數；

配置下載：參數下載至模塊后，RUN指示燈常亮、COMM指示燈慢閃，代表通訊鏈路穩定，模塊正式投入數據傳輸運行。

打開MCGS組態軟件，新建精密測量室監控項目，選用適配高精度傳輸?shù)囊蕴W(wǎng)驅動；

四、MCGS觸摸屏畫面組態

新增以太網通訊設備，填寫JM-ETH-AB模塊IP地址192.168.40.66，完成通訊參數匹配；

定義監控變量標簽，涵蓋測量尺寸、形位公差、設備運動坐標、溫濕度、設備校準狀態、程序運行狀態、超差報警等內容；

完成工藝流程、實時數據、溫濕度曲線、報警彈窗、權限管理、本地數據存儲等功能畫面組態；

工程下載至觸摸屏并現場調試，實測數據刷新時長小于20ms，數據傳輸無精度損耗，完全滿足精密測量室高精準、高穩定的監控要求。

五、企業質量追溯平臺對接驗證

質量追溯平臺通過Modbus TCP（502端口）周期性采集原始測量數據、環境參數及設備狀態，數據統一保留6位小數精度；

平臺可反向下發檢測任務、精度閾值、校準周期等參數至PLC，實現精密測量參數遠程配置；

系統平均通訊響應時長低于10ms，經48小時連續運行測試，數據傳輸零偏差、零丟包，滿足1秒級實時監控與數據溯源需求；

當測量數據、環境參數超出合規范圍時，系統自動生成運行日志，關聯產品批次、設備編號、操作人員等信息，支持歷史數據查詢、質量報表輸出，實現產品全生命周期質量追溯。

六、PLC程序修改

捷米特JM-ETH-AB模塊對原有PLC控制系統具備完全透明特性。項目僅在原有梯形圖中新增少量數據傳送指令與校準標志位指令，用于標記數據上傳狀態及觸發超差報警，無需改動原有設備運動控制、工序聯動、環境控制等核心邏輯。

整體現場停機改造時長僅1.5小時，改造完成后無需重新開展設備精度校準，對精密測量工作無任何影響。

七、經驗總結

模塊搭載雙協議棧，EtherNet/IP保障現場高精度通訊，Modbus TCP支撐遠程數據上傳，同時適配MCGS觸摸屏現場監控與企業追溯平臺遠程采集，全程數據無精度損失；

模塊直連原有DH485總線，不占用PLC硬件槽位，無需改動原有硬件架構，改造風險低、適配性強，契合精密測量室高穩定性運行要求；

內置高精度傳輸與抗干擾機制，適配精密測量現場嚴苛使用環境，同時支持Web遠程故障診斷，無需進入測量室即可排查通訊問題，保障現場潔凈環境；

方案兼具低成本、部署快的優勢，有效解決老舊SLC500 PLC無以太網接口、無法接入上層管理系統的痛點，助力精密測量車間實現數據數字化、管理可追溯，全面提升企業質量管控能力。
