一、改造背景

某氫能制備車間采用羅克韋爾SLC 5/04（1747-L542）PLC作為核心控制單元，統籌電解制氫、氣體純化、氫氣增壓、儲罐緩沖等全流程設備運行。原系統依托DH485串口搭配單色顯示屏，僅能實現基礎設備狀態查看，功能較為單一。

隨著氫能行業安全管控、數據溯源、遠程運維標準不斷升級，原有設備已無法對管路壓力、介質流量、介質溫度、氫氣濃度、泄漏檢測等多項關鍵參數進行實時監測。加之SLC500系列PLC無原生以太網接口，生產數據難以接入車間安全監控網絡與數字化管理平臺。若整體更換控制系統，不僅采購、改造成本高昂，設備重新合規認證周期也較長。綜合考量后，項目采用遠創智控YC8000-AB以太網通訊模塊，對老舊 PLC進行低成本網絡化升級，實現與威綸觸摸屏、生產數據平臺的穩定通訊。

二、方案設計

（一）硬件拓?fù)浼軜?gòu)

主控PLC：羅克韋爾SLC 5/04（1747-L542），配備DH485通訊接口

人機界面：威綸通觸摸屏，負責現場工藝監控、參數設置、安全報警提示

通訊模塊：遠創智控YC8000-AB工業以太網通訊處理器

網絡設備：工業防爆交換機，車間專用網段：192.168.20.0/24

上位系統：生產監控工作站，實現數據歸檔、安全預警、遠程狀態監視

（二）接口連接

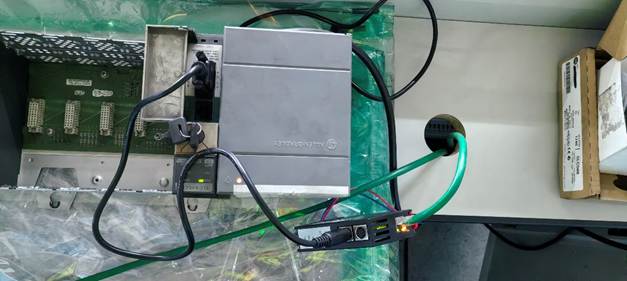

將YC8000-AB模塊DH485端子接入車間原有通訊總線，設備站號設置為5，通訊波特率19.2kbps。

模塊RJ45網口接入防爆工業交換機，IP地址：192.168.20.42，子網掩碼：255.255.255.0。

威綸觸摸屏設置同網段IP地址，通過以太網驅動讀取模塊轉發的現場數據。

生產數據平臺基于Modbus TCP協議，采集氫氣濃度、儲罐壓力、電解電流等核心工藝參數。

三、YC8000?AB通訊處理器參數配置

1.打開YC Configurator配置軟件，選用SLC DH485→EtherNet/IP+ModbusTCP專用配置模板。

2.設定DH485站號為5，數據刷新周期10ms，輪詢掃描N7、F8數據存儲區。

3.配置EtherNet/IP通訊實例，將制氫工藝關鍵參數映射至對應CIP地址段。

4.完成Modbus TCP地址映射，把N7、F8區域內數據統一映射至40001起始的保持寄存器。

5.參數下載完成后，模塊RUN指示燈常亮、COMM指示燈正常閃爍，代表通訊鏈路運行正常。

四、威綸觸摸屏畫面組態

1.啟動威綸EasyBuilder Pro組態軟件，新建氫能生產監控項目。

2.新增以太網通訊設備，填寫YC8000-AB模塊IP地址192.168.20.42，完成通訊對接。

3.定義監控變量標簽，包含電解電流、氫氣純度、儲罐壓力、環境溫度、緊急停機信號、設備運行狀態等。

4.依次完成工藝流程畫面、數據趨勢曲線、故障報警彈窗、操作權限管理等功能組態。

5.工程下載至觸摸屏后進行調試，實測數據刷新時長小于200ms，完全滿足氫能車間安全監控的實時性要求。

五、生產數據平臺對接驗證

1.生產數據平臺通過Modbus TCP（502端口）周期性采集壓力、純度、流量、設備狀態等信息。

2.支持遠程下發工藝設定值、生產批次號、安全聯鎖閾值等參數，實現遠程集中調控。

3.系統平均通訊響應時長低于10ms，數據傳輸全程無丟包，可支撐1秒級實時安全監控。

4.當工況出現異常時，系統自動生成運行日志，支持歷史數據查詢與各類生產報表導出。

六、PLC程序修改

YC8000-AB通訊模塊具備透明傳輸特性，對原有PLC控制邏輯無干擾。項目?jī)H在梯形圖中新增少量數據傳送指令，用于標記設備運行狀態與報警信號，原有制氫、安全聯鎖等核心程序全部保留。改造停機時長短，生產風險可控。

七、經驗總結

1.模塊搭載EtherNet/IP與Modbus TCP雙協議棧，可同時適配威綸觸摸屏本地監控與遠程數據平臺采集，兼容性優異。

2.設備直連原有DH485通訊總線，無需占用PLC硬件槽位，也無需改動原有線路，改造便捷。

3.支持Web遠程故障診斷，結合工業級防爆設計，高度適配氫能車間高安全、高防護的現場要求。

4.整套方案部署快、成本低，有效解決老款SLC500 PLC無以太網接口的痛點，助力氫能產線完成數字化、智能化升級。
