[首發于智駕最前沿微信公眾號]2026年的新車發布會，各家車企都在展示自己的自研芯片，從蔚來的5nm神璣到比亞迪的4nm璇璣，從小鵬的40核圖靈到理想的1280TOPS馬赫，算力數字在不斷刷新，制程節點也越來越先進。在這些亮眼的參數背后，芯片在車?yán)锏降鬃隽耸裁?？各家都走到了哪一步?/p>

芯片在車上扮演什么角色

芯片在車上的任務可以分為智能駕駛芯片、智能座艙芯片以及艙駕一體芯片3大類。

智能駕駛芯片負責處理攝像頭、激光雷達傳回來的環境數據，讓車知道我在哪、周圍有什么、該怎么走，這是所有高階輔助駕駛功能的核心。智能座艙芯片管理的是中控大屏、語音助手、導航這些與乘客交互的功能。艙駕一體則是把兩種任務合并到一顆芯片上，可以減少數據在車內的傳輸延遲，也讓硬件集成度更高，是當前行業演進的方向。

目前各家車企的自研芯片主要集中在智駕領域，因?yàn)檫@部分最能直接體現差異化競爭力，也是消費者感知最強的環節。

關注內存帶寬的蔚來

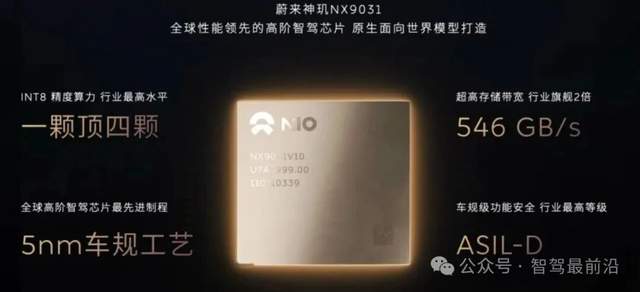

2024年7月流片，2025年4月隨ET9正式交付，蔚來的神璣NX9031是全球首款量產上車的5nm車規級智駕芯片，其采用32核大小核CPU架構，超過500億顆晶體管，集成自研高性能ISP，像素處理能力達到每秒65億，圖像延遲低于5毫秒，功能安全等級達到最高標準，同時功耗也是大算力智駕芯片中比較低的。

圖片源自：網絡

蔚來在這顆芯片上真正投入心思的地方，是內存帶寬。神璣配備LPDDR5x內存，速率達到8533Mbps，帶寬達546GB/s，這個數字領先行業，幾乎是英偉達Thor-U的兩倍。

為什么帶寬很重要？算力再強，數據被堵在路上跑不動也無濟于事，智駕芯片需要同時處理多路攝像頭和激光雷達的數據流，帶寬直接決定了這些數據能在芯片內部多快地流動，最終影響系統能不能及時做出決策，高帶寬則是蔚來世界模型在車端高效運行的硬件基礎。

從CPU核數著手的理想與重構架構的小鵬

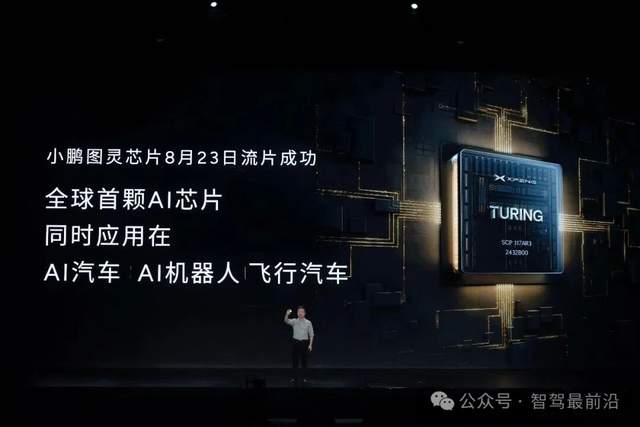

小鵬的圖靈芯片走的是另一個方向，其2024年8月流片，2025年6月在G7車型上率先搭載。圖靈芯片采用7nm工藝，集成40核CPU和2個自研NPU，單芯片有效算力約750TOPS，1顆可抵3顆英偉達Orin-X。

圖片源自：網絡

40核CPU在同行中可以說是最高的配置，CPU核數多意味著芯片在處理復雜邏輯和控制任務時更游刃有余。小鵬將這顆芯片和VLA模型協同設計，VLA可以將視覺理解、語言推理和執行控制融為一體，從視覺信號直接生成駕駛動作，決策延遲壓縮到了80毫秒。由于模型本身繞過了傳統智駕中先識別、再規劃、最后執行的離散鏈路，因此對CPU多路并行計算的需求尤為突出，圖靈的40核正好滿足了這一設計要求。

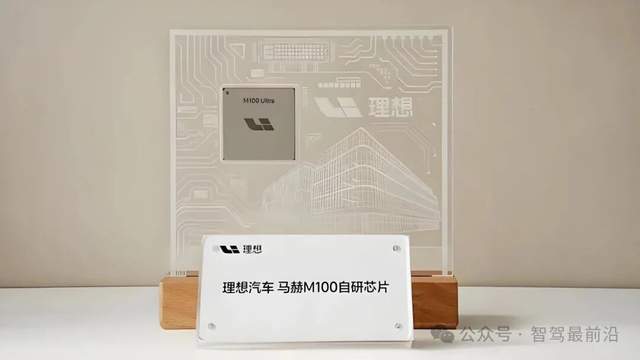

相比前兩者，理想在設計方向上做了更大膽的選擇，2026年5月，理想正式發布自研的馬赫M100芯片，硬件上采用5nm車規級工藝，單芯算力1280TOPS，兩顆提供2560TOPS的整體算力。但真正讓這顆芯片區別于同行的不是這些數字，而是底層架構。

圖片源自：網絡

馬赫M100是全球首款數據流架構端側推理芯片，很多傳統方案采用的是馮·諾依曼架構，CPU和內存分離，計算時要不斷從內存中讀取數據和回寫計算結果，搬運數據本身耗費大量時間和能耗。理想的思路是讓計算單元和數據同步流動，即數據一旦就緒就自動觸發計算，用比較直白的話說，相當于把來回跑腿這件事減少了。官方數據顯示，配合模型與芯片同步研發，馬赫M100的端到端推理延遲比傳統架構降低了40%，車輛的反應速度比人類快一倍。

直接推到4nm的比亞迪與穩步迭代的吉利體系

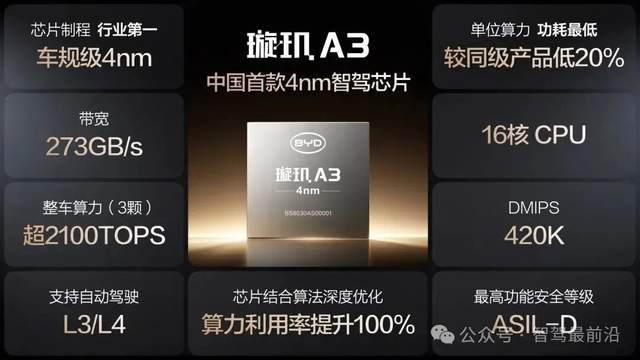

比亞迪進入智駕芯片賽道的時間不算早，但一出手就選擇了最先進的制程。2026年5月28日，在智能化戰略發布會上，比亞迪正式發布了璇璣A3智駕芯片，其采用4nm車規級工藝，這是目前國內工藝最先進的國產車規級智駕芯片。璇璣A3配置16核CPU，內存帶寬273GB/s，最高功能安全等級達到ASIL-D，支持L3、L4級別自動駕駛。通過三顆芯片協同，可釋放超過2100TOPS的總算力，單位算力功耗比同級低20%。

圖片源自：網絡

比亞迪的優勢在于垂直整合，其芯片和算法都是自研，雙方可以深度耦合。按照官方說法，搭配自研算法后，璇璣A3的算力利用率最高可提升一倍，這意味著同樣的算力參數，實際發揮出來的性能可能更高。這其實也體現了比亞迪的發展邏輯，王傳福在2026年5月28日比亞迪“敢為”智能化戰略發布會上就明確提出：“電動化上半場看電池，智能化下半場看芯片”。

吉利走的是兩條線，旗下芯擎科技在2021年底推出了中國首顆7nm車規級智能座艙芯片龍鷹一號，累計出貨超百萬片，已在吉利旗下多款車型上搭載。2024年底，又推出了第二代7nm車規級芯片星辰一號，這是一款全場景高階輔助駕駛芯片，CPU算力達250K DMIPS，單芯片算力512TOPS，通過多芯片協同最高可達2048TOPS，計劃在2026年規?；宪嚒?026 年 4 月，吉利又發布的新一代 AI 座艙芯片龍鷹二號，其采用 5 納米工藝，AI 算力達到 200TOPS，計劃于 2027 年第一季度啟動整車適配 。吉利還在規劃5nm車載一體化超算平臺芯片，瞄準座艙和智駕的更深層次融合。

正在形成的艙駕一體格局

隨著芯片技術的發展，艙駕一體可以說是行業各企業共同追求的方向。2025年10月，北汽極狐阿爾法T5上市，搭載了基于高通SA8775P芯片的艙駕一體方案，這款芯片可同時運行兩套系統，底層是QNX實時操作系統負責智駕的所有控制鏈路，上層通過虛擬化技術運行Android座艙系統，這是一條由方案商推動的進口芯片艙駕一體路線。

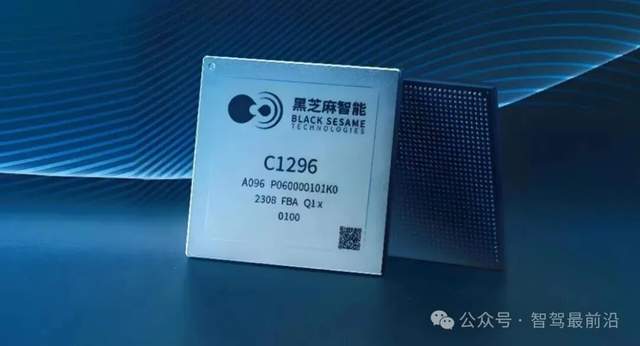

本土方案也在隨之跟進。黑芝麻智能的武當C1296芯片采用7nm車規級工藝，單顆芯片可以實現座艙、智駕、網關、MCU車控四大域的硬件級融合。2026年4月，搭載C1296芯片的東風天元智艙P(yáng)lus平臺正式發布，成為首個本土艙駕一體量產化平臺。

圖片源自：網絡

一汽紅旗則走得更遠一步，2026年4月，一汽聯合產業鏈伙伴研制成功了國內首顆車規級多域融合芯片紅旗1號。它不是簡單的艙駕融合，而是面向中央計算架構，將智能座艙、駕駛輔助、智慧車控、通信與安全五大功能域集成到一顆芯片上，替代傳統的多芯片方案。邏輯算力較行業主流提升21.7%。

廣汽則在2025年4月發布了12款自研車規級芯片，覆蓋范圍從中央計算到細分領域。其中，C01是中國首款16核心多域融合中央計算處理芯片，此外還有G-T01這款國內首款車規級千兆以太網TSN交換芯片，以及G-T02這款全球首款帶寬達16Gbps的SerDes芯片。

RISC-V架構下的MCU新路徑

在智駕芯片之外，車規級MCU領域也在發生變化，MCU相當于汽車ECU的總指揮的大腦，控制著發動機、底盤、轉向等基礎功能，過去長期依賴進口。

長城汽車孵化的紫荊半導體，在2024年9月點亮了國內首顆基于RISC-V內核設計的車規級MCU芯片紫荊M100，2025年12月正式量產上車，成為全球首款量產上車的RISC-V車規級MCU芯片。其采用模塊化設計，內核可重構，4級流水線設計讓處理速度和耗時優化都有不錯表現，安全等級達到ASIL-B。

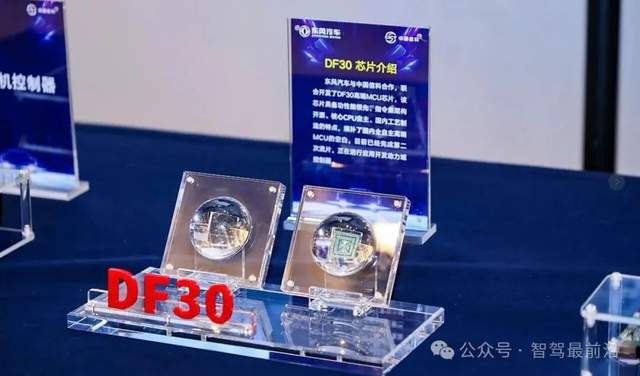

東風汽車的DF30芯片則走的是另一條路線，2024年11月發布，基于開源RISC-V多核架構，采用國產40nm車規工藝，功能安全等級達到ASIL-D，實現了從設計到制造的全流程國內閉環。它已完成295項嚴苛測試，適配國產AutoSAR汽車軟件操作系統。如果說紫荊M100填補了RISC-V架構在車載量產領域的空白，那么DF30就是補上的是高端車規MCU全自主可控的缺口。

圖片源自：網絡

長安汽車自研的4nm天璣座艙芯片MT8676則是一顆純粹的座艙芯片，盡管外界對其聯發科基因存在討論，但長安確實率先將其應用于啟源Q05上市車型中，并以此支持端側大模型、集成5G網絡等新一代座艙體驗，為4nm制程在座艙領域找到了第一個國產落地場景。

最后的話

將各家車企的自研芯片放在一起看，制程上5nm和4nm已經落地，7nm成為主流路線；架構上既有堅守經典路線的，也有轉向數據流架構以求效率突破的；在產品布局上，大算力智駕芯片和車規級MCU兩條腿走路正在成為趨勢；艙駕一體和多域融合則是下一階段的主要方向。

從現在智駕行業的發展來看，算力參數的比拼不會很快停下來，但真正決定智駕體驗的，或許是內存帶寬、ISP能力、架構效率和算法協同等藏在參數表深處的細節。隨著2026年各家芯片陸續規模上量，消費者將在不同車型上直接感受到這些差異。
