下載地址:https://resource.hpmicro.com/hpm_apps_v1.11.0.zip

文檔路徑:
本地路徑:

• English: hpm_apps/docs/index.html
• 中文: hpm_apps/docs/index_zh.html
  在線文檔:
• English:https://hpm-apps.readthedocs.io/en/latest/
• 中文:https://hpm-apps.readthedocs.io/zh-cn/latest/

代碼倉庫
hpm_apps:

• github:https://github.com/hpmicro/hpm_apps
• gitee:https://gitee.com/hpmicro/hpm_apps

hpm_sdk:

• github:https://github.com/hpmicro/hpm_sdk
• gitee:https://gitee.com/hpmicro/hpm_sdk

請注意：每個 HPM_APPS 應用示例均依賴特定版本的 HPM_SDK，使用前請查閱對應示例目錄中的 README 文件，確認 SDK 版本要求。若需適配其它版本 SDK，可自行修改版本限制完成適配。

1. 三網合一：HPM6750 Combo 開發板多網絡融合方案

概述

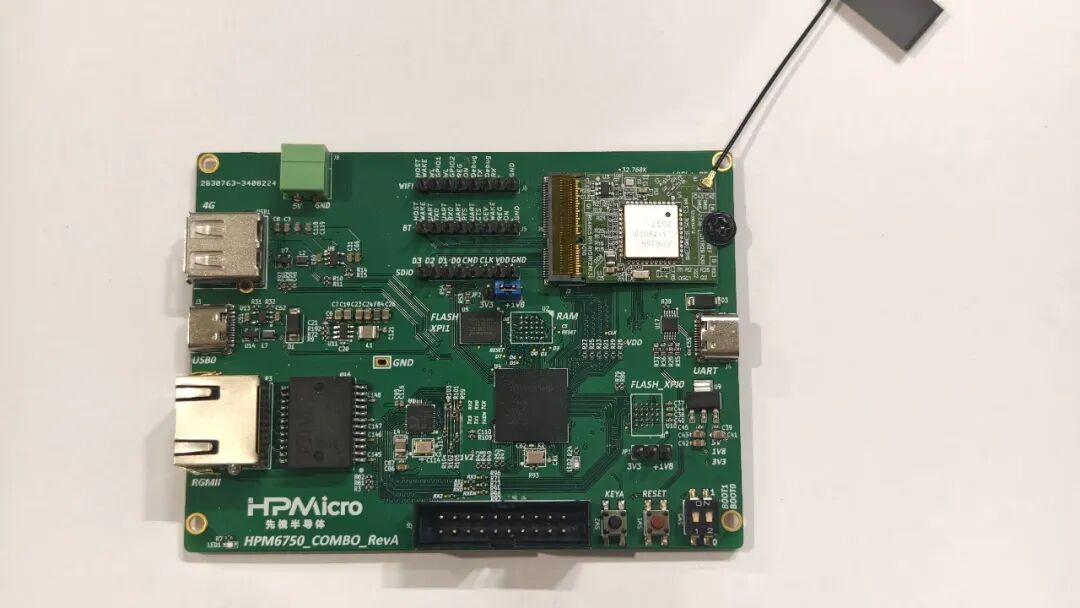

HPM6750 Combo 開發板是基于 HPM6754 RISC-V MCU 設計的高性能開發平臺，板載 4MB Flash，集成了 USB、SDIO WIFI、RGMII 三大網絡接口，支持從外置 XPI Octal Flash 啟動，為用戶提供一站式高性能外設功能與性能評估體驗。

核心特性

三網合一—— 同時支持 RGMII 有線以太網（~900Mbps）、SDIO WIFI（~100Mbps）、USB 4G 蜂窩網絡，三路獨立運行，互不干擾

XPI Octal Flash 啟動—— 板載 XPI0/XPI1 8線接口，支持從外置 Octal Flash 啟動代碼，8線模式最高頻率 133MHz，DDR 傳輸，相比傳統 4線 Flash 帶寬翻倍

雙 USB 接口—— 內置高速 PHY，USB0/USB1 均支持 Device 和 Host 模式，基于 CherryUSB 協議棧，可根據應用場景靈活配置

WIFI 高速無線—— AP6256 模塊，SDIO 接口，2.4G/5G 雙頻，實測 TCP 速率可達 90Mbps 以上

RGMII 千兆有線—— 基于 RTL8211F PHY，實測 TCP 速率可達 900Mbps

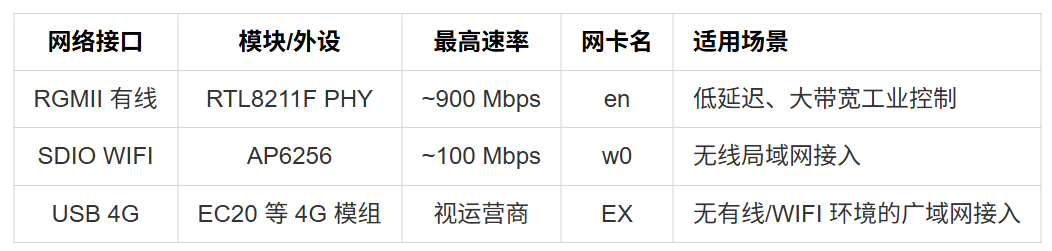

多網融合架構

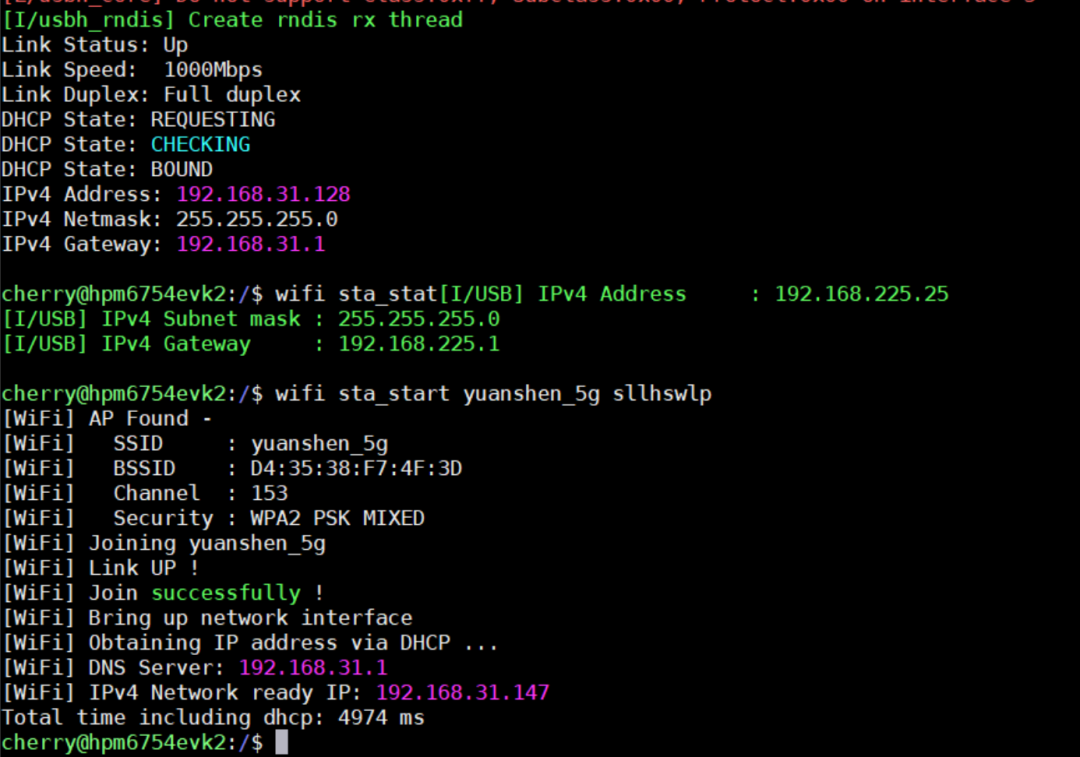

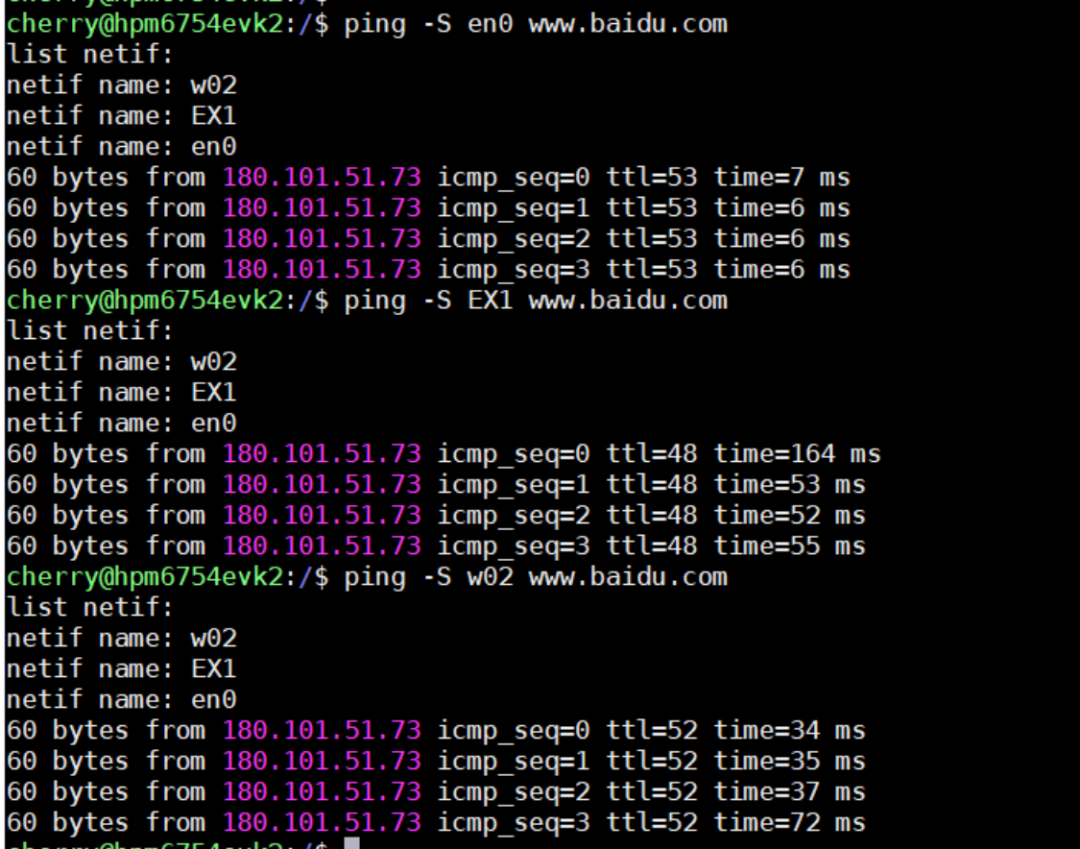

三路網口均通過 lwIP 協議棧統一管理，各自獨立 MAC/IP，支持 ping、iperf 等網絡性能測試。用戶可通過-S選項指定網卡進行定向通信。

性能實測

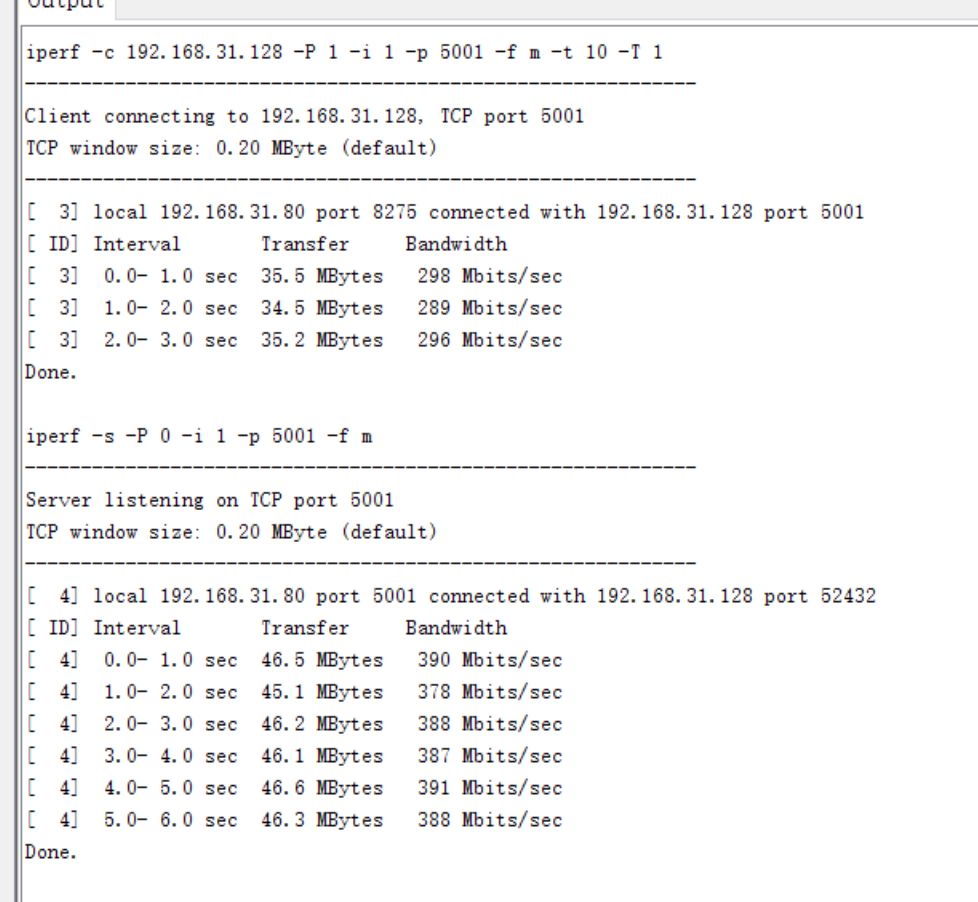

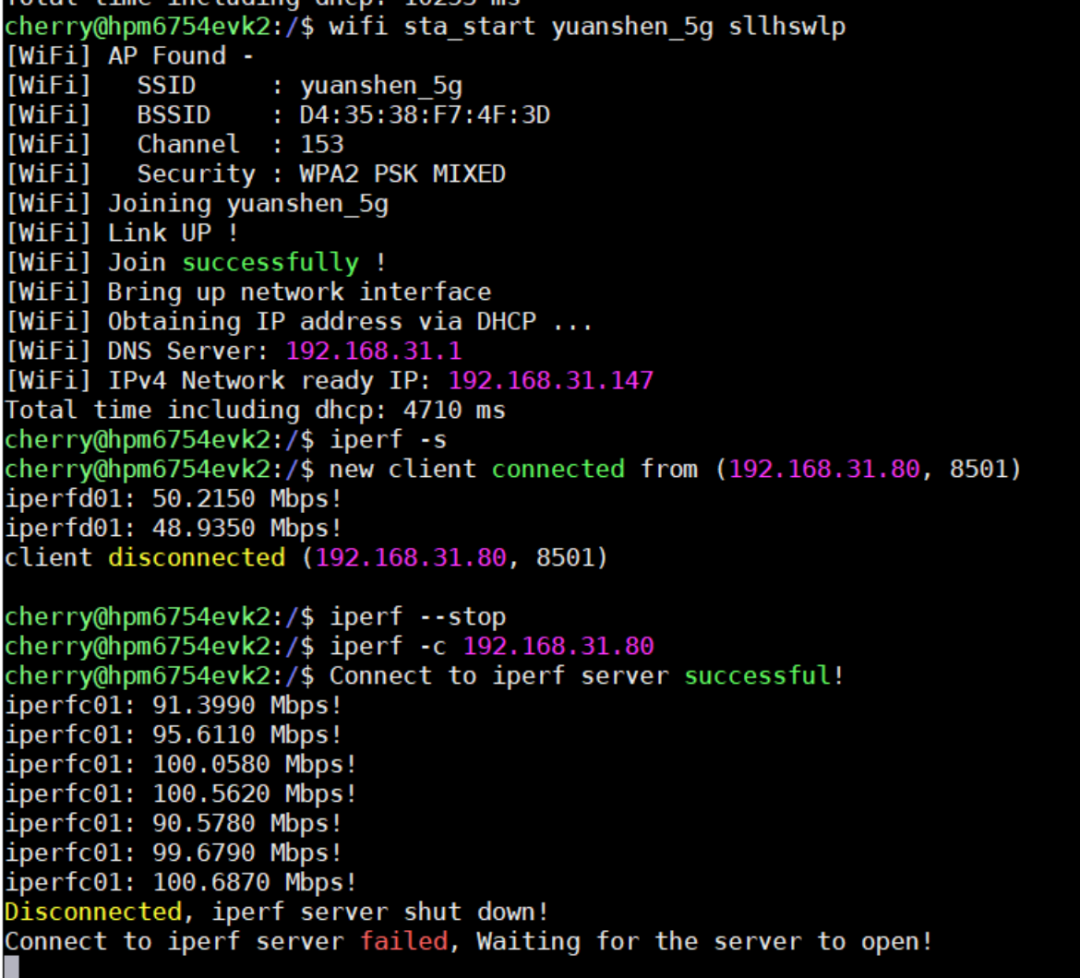

WIFI iperf TCP 吞吐測試：

RGMII iperf TCP 吞吐測試：

典型應用場景

• 工業邊緣網關（有線+無線+蜂窩多網冗余）
• 需要靈活網絡接入的嵌入式設備
• 多網融合通信終端

2. 八層硬件合成：基于 HPM6800 的多圖層儀表盤方案

概述

本方案基于 HPM6800EVK 平臺的 LCDC（LCD 控制器）8 層硬件合成能力，結合 LVGL、FreeRTOS 與 PDMA，實現了一套面向車載數字儀表的八圖層 Dashboard演示工程。與傳統"整屏重繪"方案不同，本方案將儀表盤拆分為 1 個全屏基礎層 + 7 個局部硬件疊加層，高頻動畫元素獨立成層，大幅降低無效刷新面積與內存帶寬壓力。

核心原理：硬件圖層合成

LCDC 支持最多 8 個硬件圖層，各層獨立幀緩沖、獨立刷新，最終由硬件按圖層順序進行 Alpha 混合輸出。這意味著：

• 局部變化不觸發全局重繪 —— 指針旋轉只刷新指針?biāo)谛D層
• 各層獨立幀率 —— 背景層幾乎不刷新，指針層可按 60fps 獨立更新
• 透明疊加 —— 各子層采用 ARGB8888 格式 + src_over 混合模式

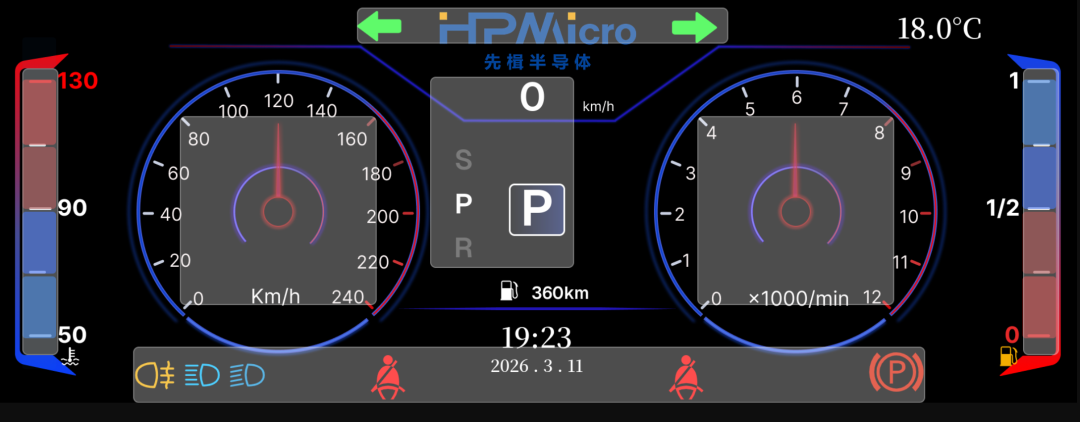

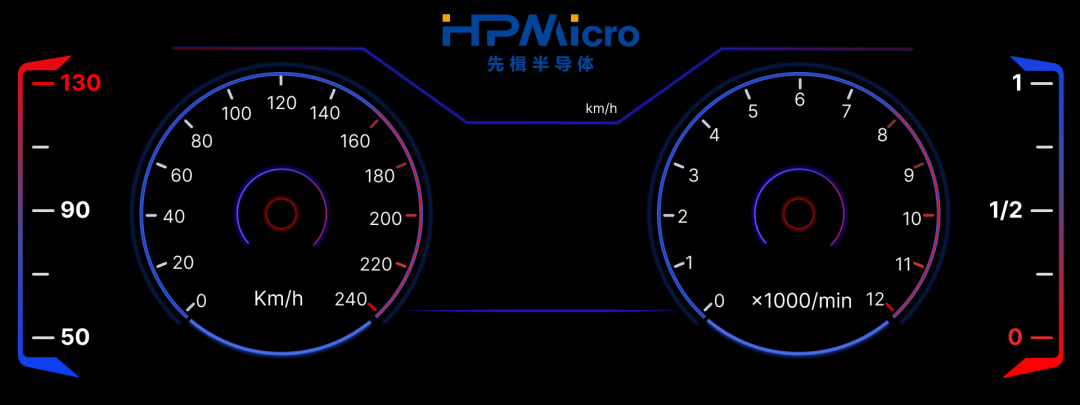

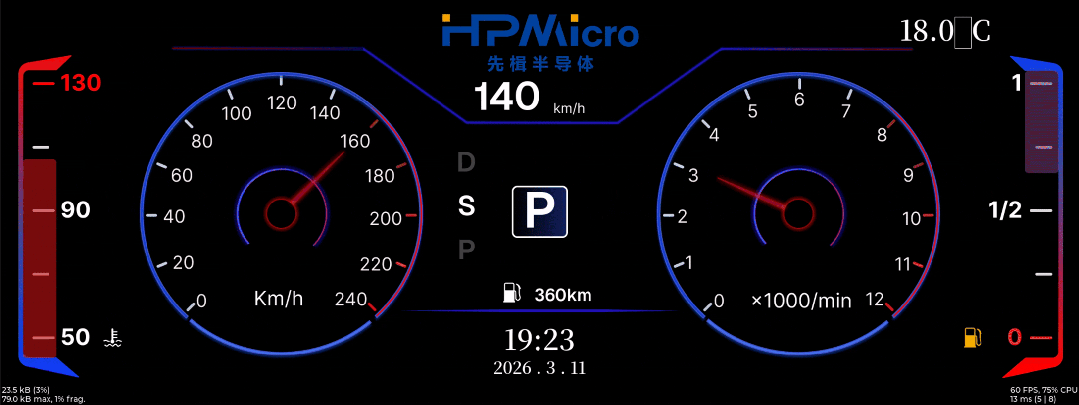

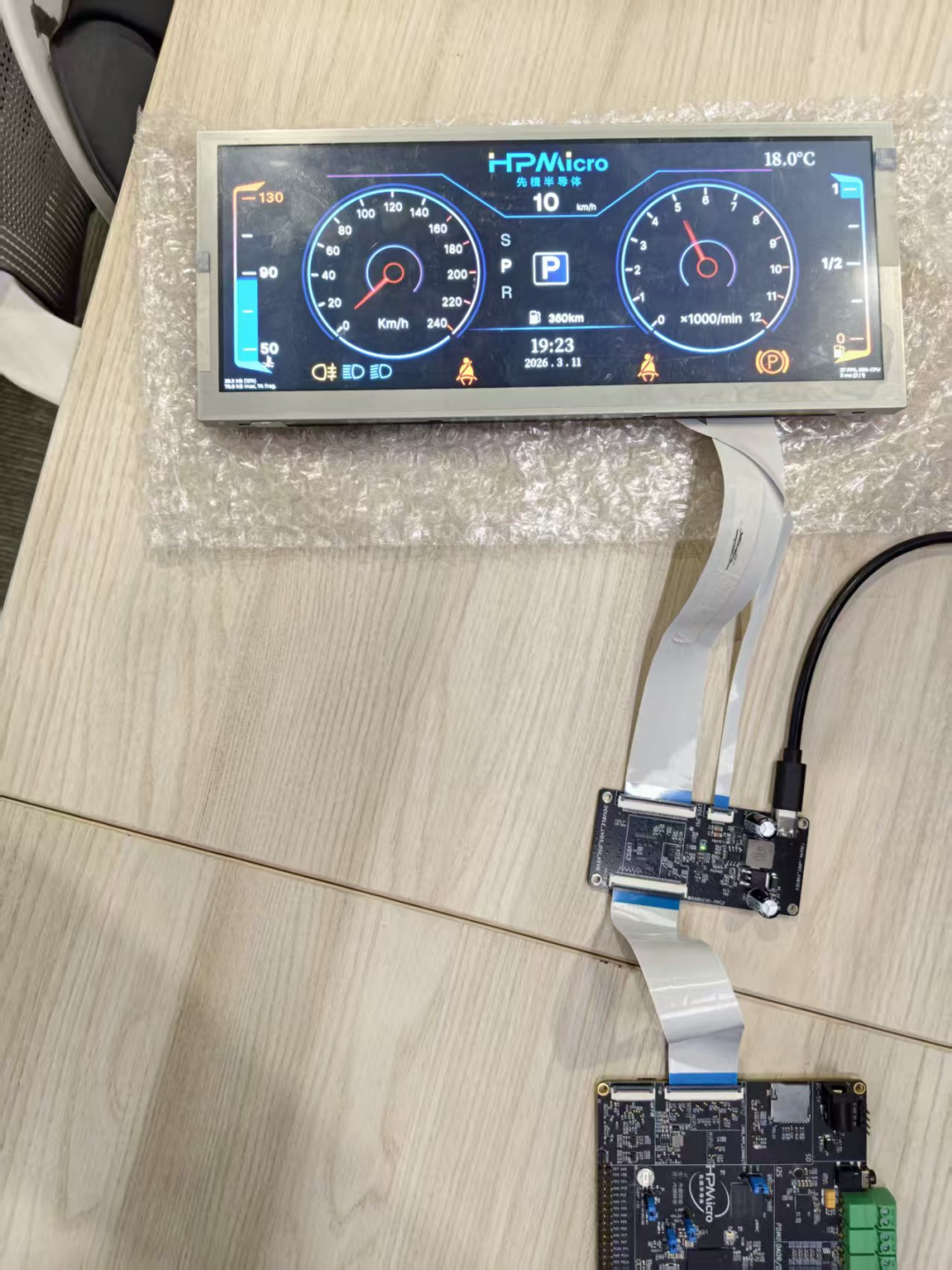

效果動圖：

注：以下動圖僅作效果演示，幀率受 GIF 錄制影響，不代表實際運行性能。

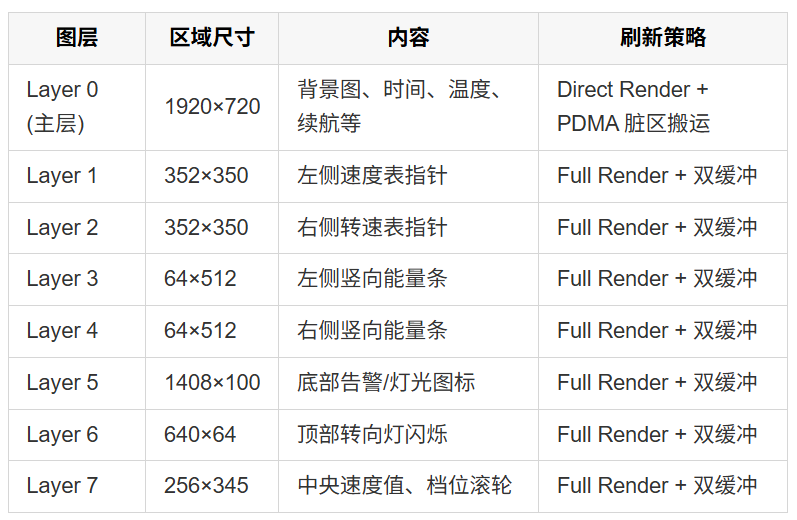

八圖層劃分

渲染鏈路

LVGL 繪制 → PDMA 臟區搬運 → D-Cache 同步 → LCDC 硬件合成 → 顯示輸出

• 主層 Direct Render：LVGL 直接在全屏 buffer 上組織畫面，PDMA 僅搬運臟區域到 LCDC 掃描緩沖，減少 CPU 逐像素拷貝
• 子層 Full Render：子層面積小，整層重繪成本可控，flush 時直接切換雙緩沖
• 三緩沖設計：主層采用 3 組全屏緩沖（2 組繪制 + 1 組掃描），兼顧性能與顯示穩定性

方案價值

• 降低無效像素搬運：高頻動畫僅占用對應子層極小帶寬
• 提升動畫流暢度：各層獨立刷新，無互相干擾
• 便于擴展維護：顯示問題可按層定位，新增動態控件只需增加子層
• 適用場景：車載儀表盤、智能座艙 HMI、工業 HMI 等大分辨率顯示場景

3. 顯控一體：EtherCAT 主站電機控制方案

概述

本方案基于 HPM6800EVK 平臺，融合開源 CherryECAT 主站協議棧與 LVGL 圖形界面，實現了一套EtherCAT 主站 + 觸摸屏顯控一體的電機控制解決方案。方案支持 CIA402 標準協議（CSP/CSV 模式），配合實時波形顯示與觸摸交互，為工業運動控制提供"一站式"開發參考。

核心特性

EtherCAT 主站

• 基于 CherryECAT 開源協議棧，異步隊列式傳輸，單次可攜帶多個 Datagram
• 零拷貝技術：直接使用 ENET 收發緩沖區，減少內存復制
• 支持熱插拔與從站自動掃描
• 分布式時鐘（DC）同步

CIA402 電機控制

• 支持 CSP（位置控制模式）、CSV（速度控制模式）
• 多臺從站設備切換控制
• 位置/速度/狀態實時反饋

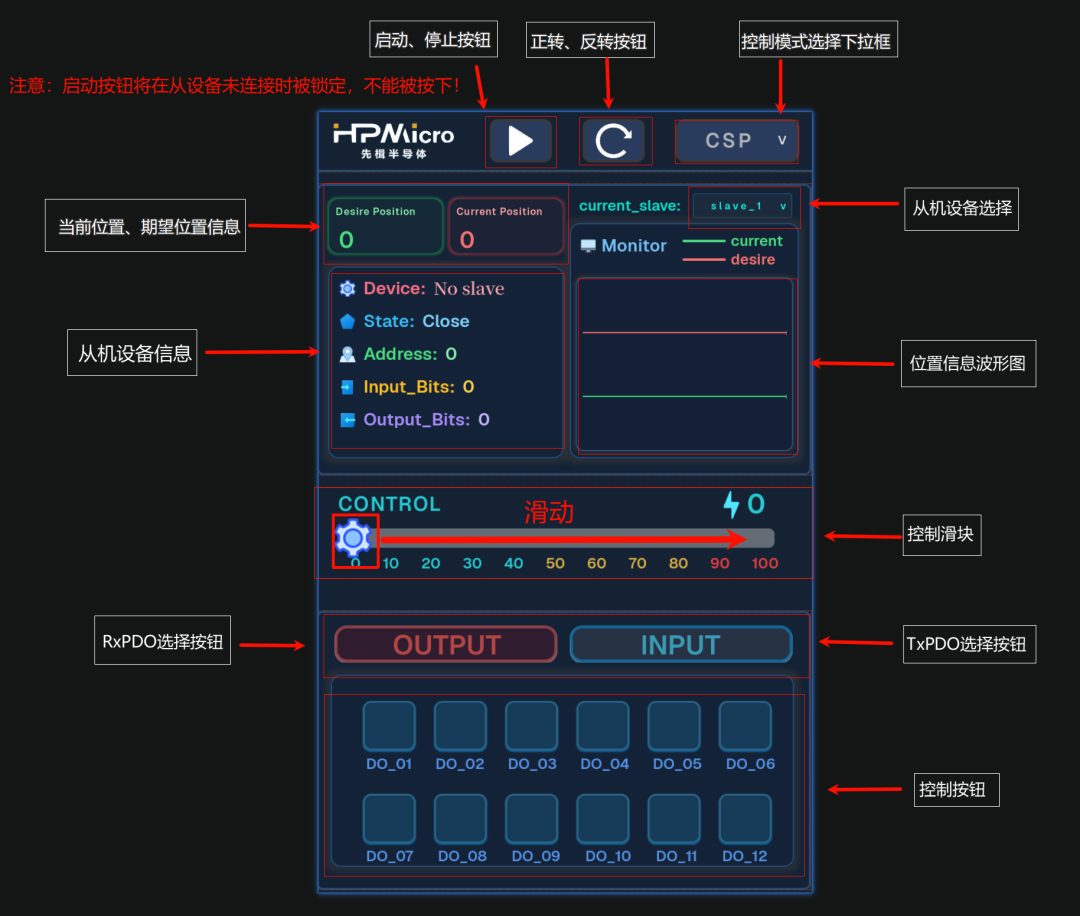

LVGL 觸控界面

• 弧形滑塊調節目標速度/位置
• Chart 圖表實時顯示運動曲線（期望值 vs 實際值雙色對比）
• 啟動/停止、正轉/反轉快捷操作按鈕
• 設備列表與狀態實時顯示

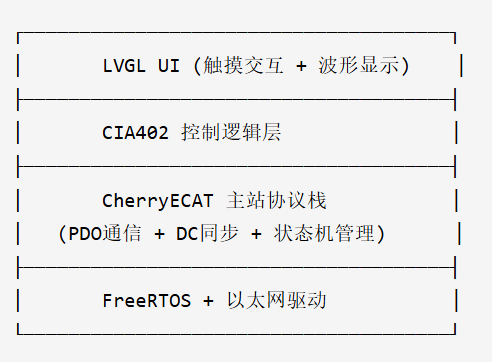

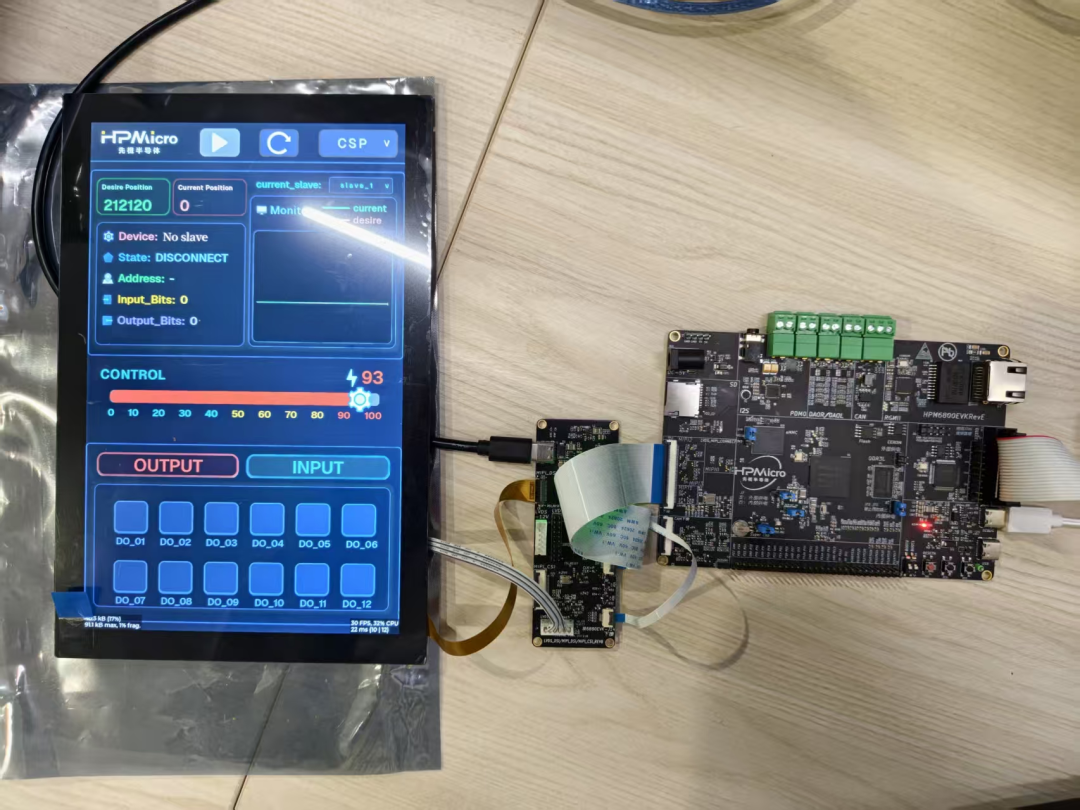

系統架構

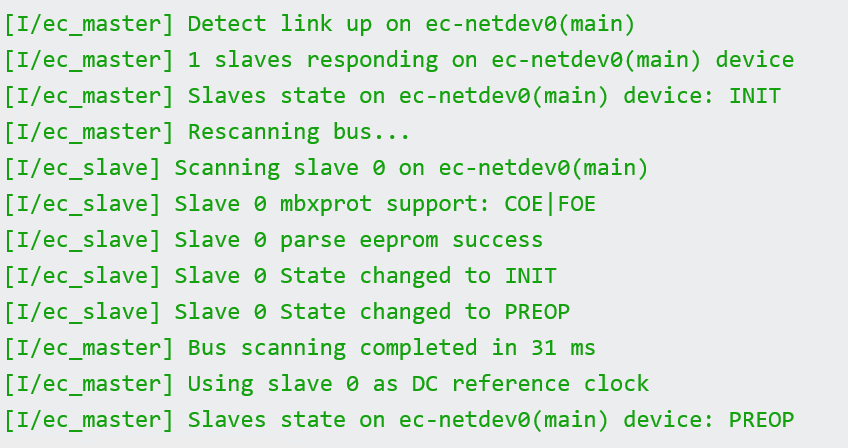

系統啟動后可自動掃描 EtherCAT 總線上的伺服驅動器，在觸摸屏上呈現完整的設備信息與控制界面。波形圖實時繪制電機運動軌跡，期望值與實際值以不同顏色疊加顯示，方便調試與性能分析。

典型應用場景

• 工業機器人運動控制器快速原型
• 多軸伺服系統顯控一體終端
• CNC/包裝/印刷等領域的 EtherCAT 主站評估

4. 多軸隨動：HPM6E00 機器人伺服驅動方案（ROBOT3.0）

在工業多軸運動控制中，如何用一顆 MCU 同時搞定 EtherCAT 從站通信、高精度電機控制與實時調試？HPM6E_ROBOT_SERVO3.0 給出了答案。

概述

本方案基于先楫HPM6E00 系列 RISC-V MCU，采用自研閉環步進電機算法庫，提供了一套完整的閉環步進伺服驅動參考實現。

HPM6E00 芯片為運動控制場景深度定制：內置 3 端口 EtherCAT 從站控制器（ESC），支持多設備級聯；16 通道高分辨率 PWM、4 通道 Sigma-Delta 信號接收單元、16 路 16 位 ADC，以及 PLB 可編程邏輯模塊，將原本需要多顆芯片協同的功能集成于一身。

方案關鍵指標：輸入電壓 24V，最大輸出電流 13A，最高轉速 900rpm。開放電機調整參數與核心函數接口，方便用戶針對不同規格電機快速適配。

硬件平臺

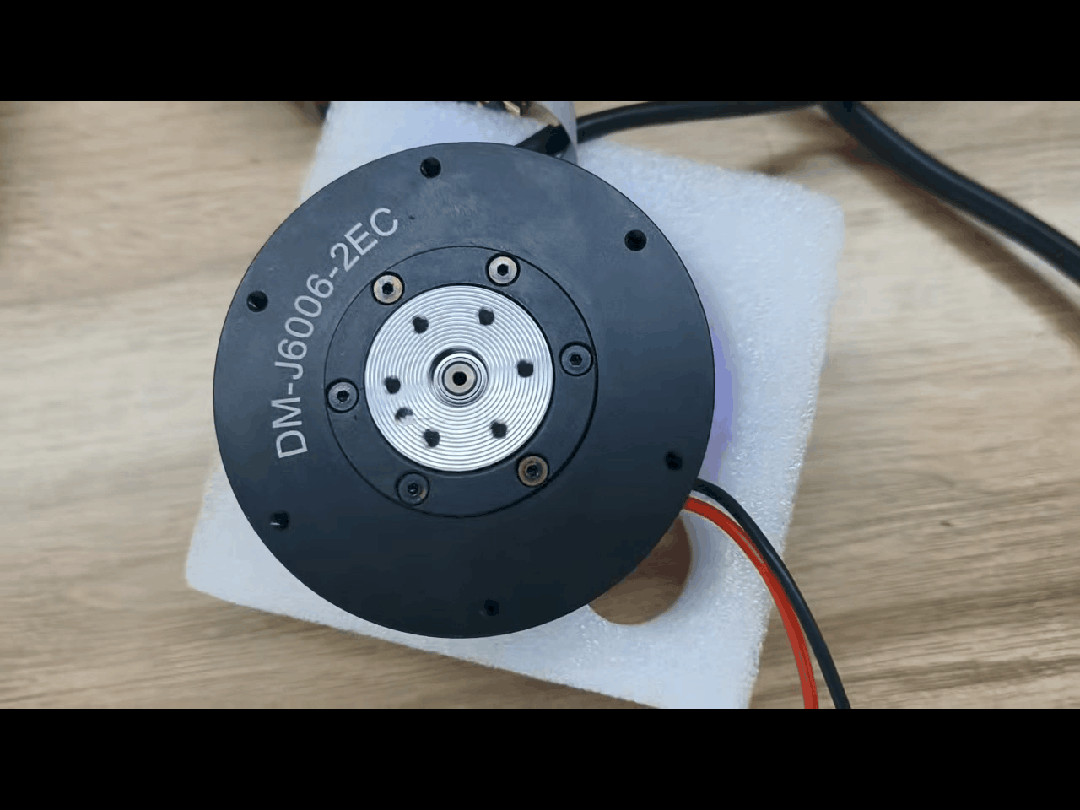

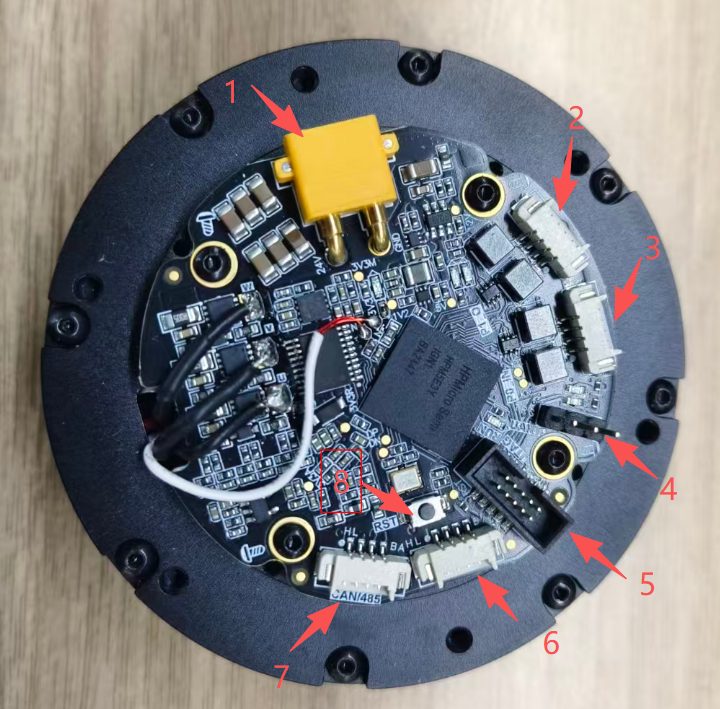

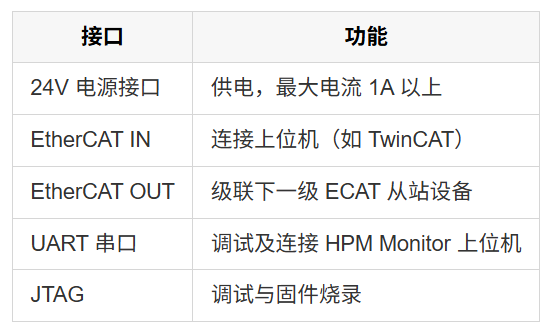

方案以達妙 DM-J6006-2EC作為示例電機，主要接口如下：

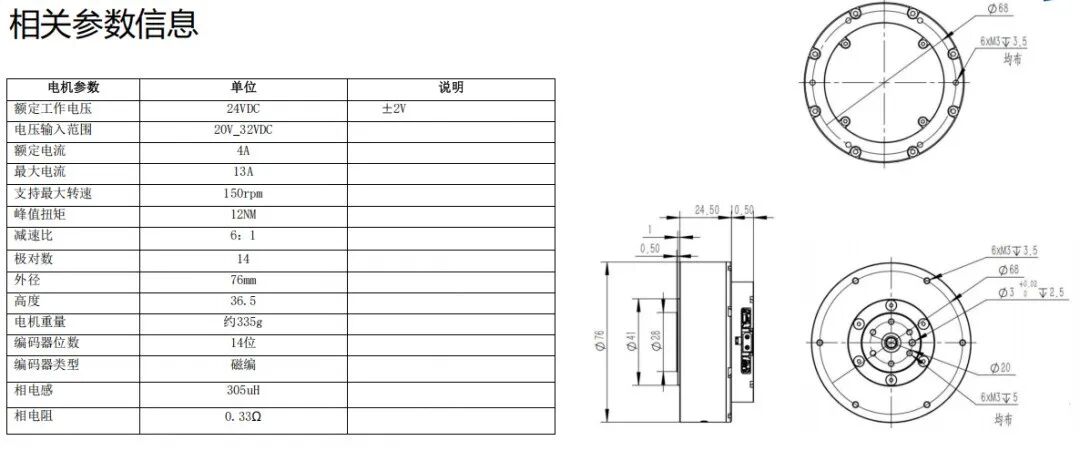

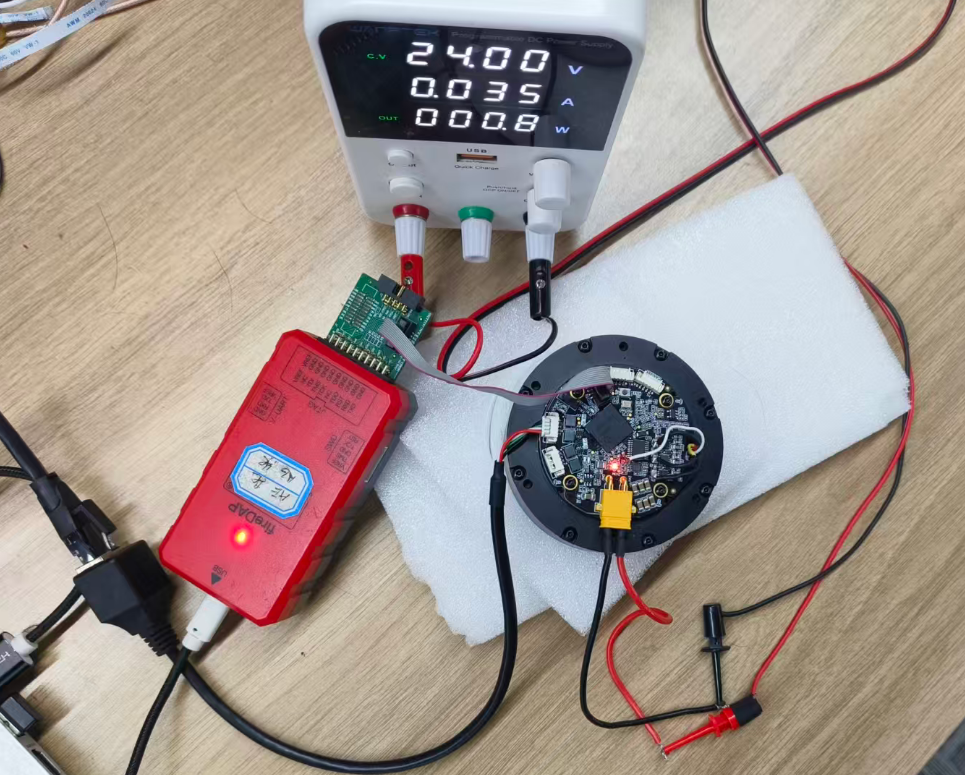

電機接線關系與電氣參數：

核心功能

EtherCAT 從站與 CIA402 協議

• 基于內置 ESC 實現 EtherCAT 從站通信，支持 CSP（位置控制）、CSV（速度控制）兩種模式
• 支持 FoE（File over EtherCAT）固件升級，現場即可更新固件，無需額外燒錄工具

閉環步進控制算法

• 先楫自研閉環算法，以步進電機的成本實現接近伺服的動態性能
• 電流環參數自動整定：在線辨識 PI 參數，無需手動調參
• 慣量辨識：自動辨識負載慣量，優化加速與制動響應
• 3P3Z 前饋控制：提升速度環帶寬，增強抗擾動能力

完善的系統保護

• 硬件過流保護、過壓/欠壓保護、飛車保護，確保設備長期穩定運行

HPM Monitor Studio 實時調試

• 通過 UART 連接上位機，以波形方式實時監測和調整控制變量，顯著提升調試效率

典型應用場景

• 工業機器人多軸關節伺服驅動
• 多軸協同運動控制（級聯 EtherCAT 從站）
• 需要現場固件升級與遠程調試的分布式驅動節點

5. 協議互通：EtherCAT-CAN 網關全鏈路通信方案

概述

本方案由三個協同模塊組成，實現了從EtherCAT 主站 → ECAT-CAN 網關 → CAN 終端設備的完整協議轉換與數據互通鏈路，為先楫 MCU 在工業現場總線融合場景提供端到端的參考實現。

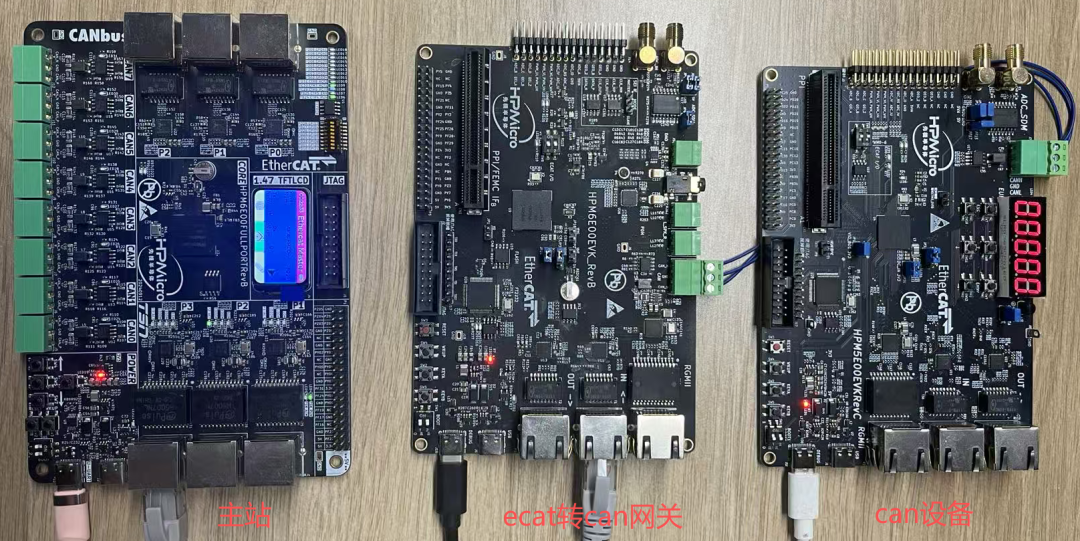

系統組成

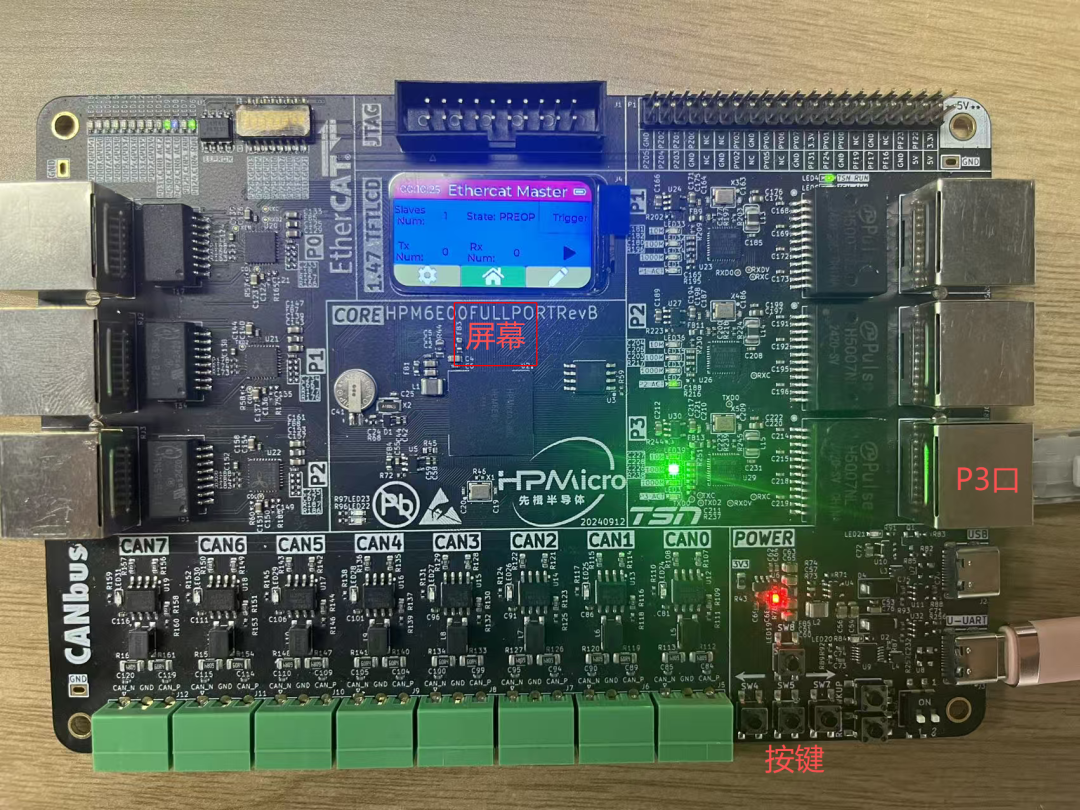

主站模塊（Gateway ECAT Master）—— HPM6E00 Full Port 硬件平臺

• 基于 CherryECAT 主站協議棧

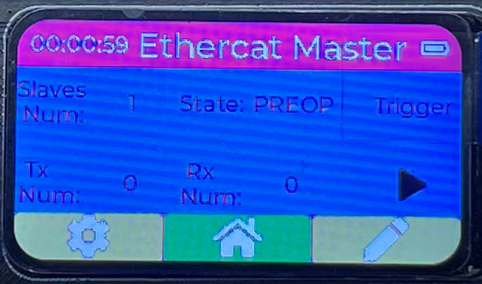

• 3.5 寸 LCD 屏幕顯示通信狀態
• 支持 Trigger（按鍵觸發）和 Cycle（周期循環）兩種發送模式
• 可配置 CAN 參數：波特率（10k~1M）、幀模式（標準/擴展）、數據幀/遠程幀
• 實時顯示發送/接收幀數、數據內容

網關模塊（Gateway ECAT2CAN）—— HPM6E00EVK 平臺

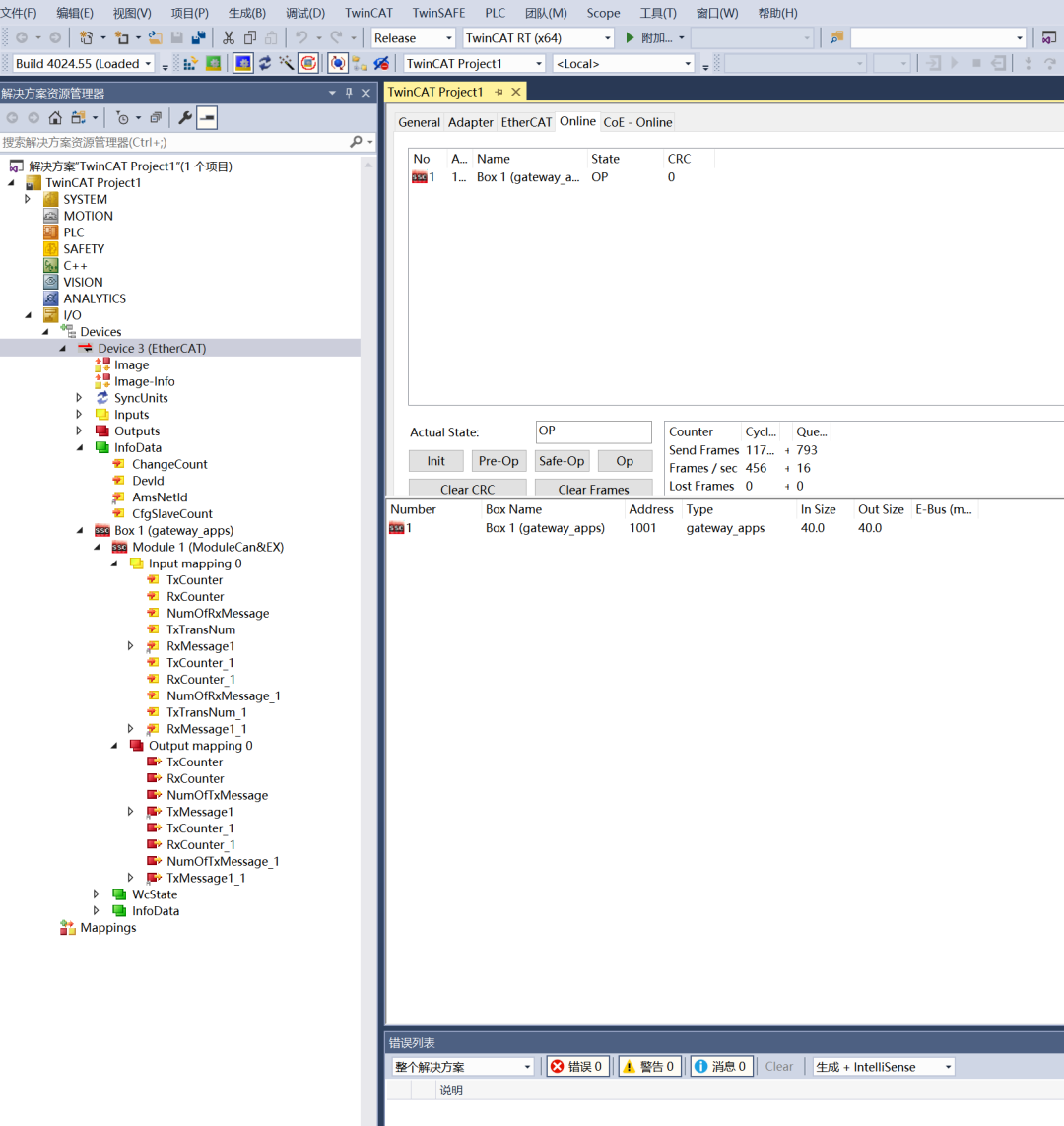

• 基于 ETG 5001.5000 標準網關協議，實現 EtherCAT 報文與 CAN 報文雙向轉換
• 支持 Module Slot 方式動態修改 PDO 映射

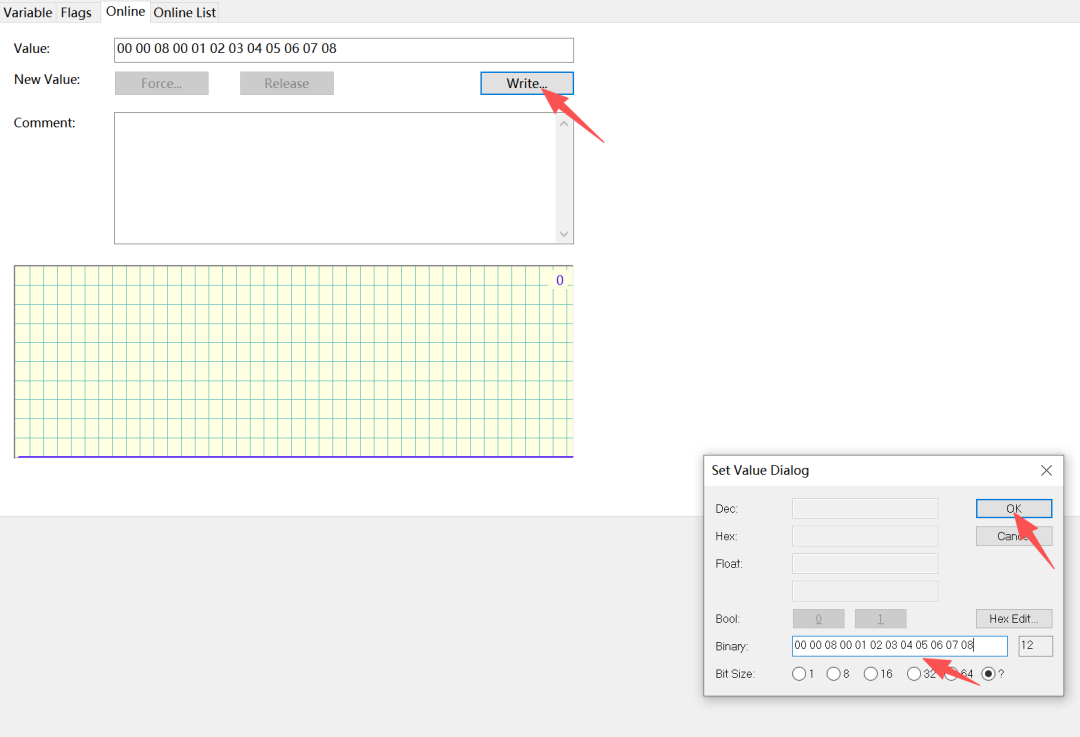

• 通過 CoE（CANopen over EtherCAT）對象字典配置 CAN 波特率、發送模式
• 支持標準幀/擴展幀/遠程幀/數據幀全類型轉換

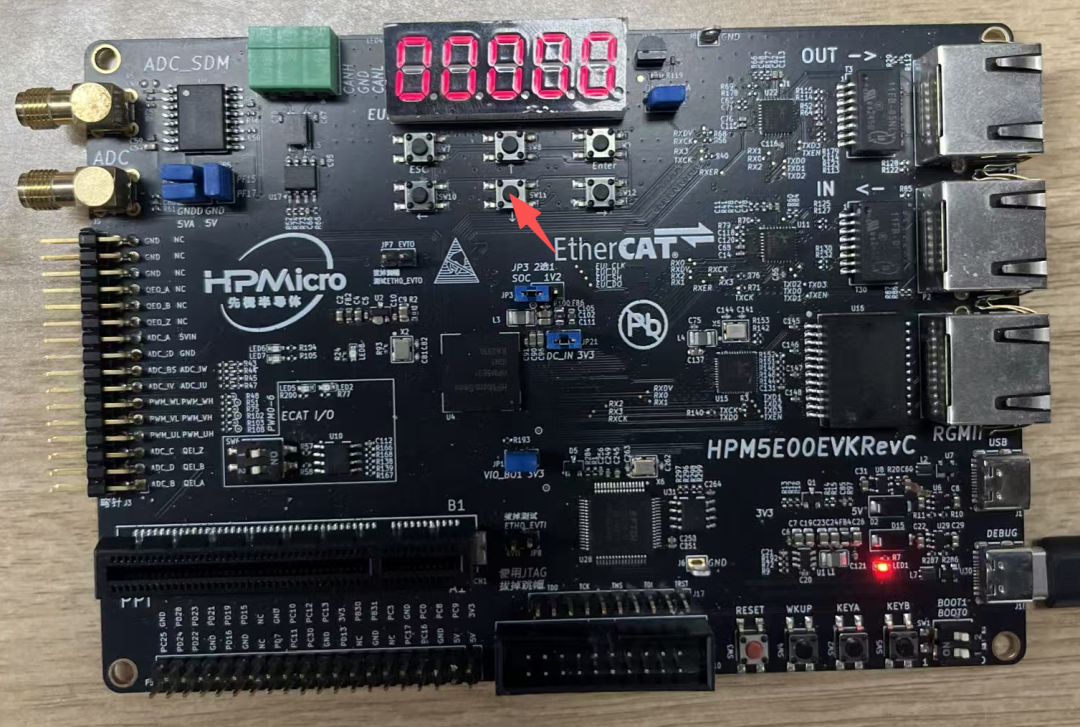

CAN 終端設備（Gateway Device）—— HPM5E00EVK 平臺

• 接收 ECAT 主站經網關轉換后的 CAN 報文
• 數碼管實時顯示接收報文數量
• 通過按鍵將當前計數值以 CAN 報文回傳至主站
• 支持 USB Shell 命令行調試

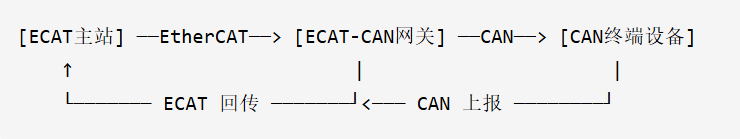

通信流程

1. 主站上電后掃描并配置從站（網關），進入 OP 狀態
2. 主站通過 Trigger 或 Cycle 模式發送數據，經網關轉換為 CAN 幀發送至終端設備
3. 終端設備數碼管實時累加顯示接收幀數
4. 按下終端設備按鍵，當前計數值以 CAN 幀回傳網關，網關轉換為 ECAT 報文上報主站
5. 主站 LCD 同步顯示回傳數據，兩端數據一致

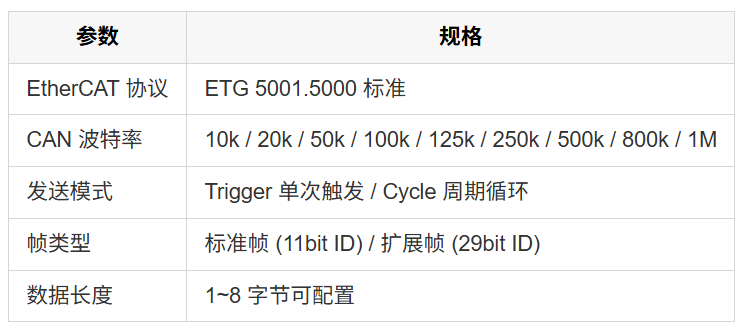

核心指標

典型應用場景

• 工業現場 EtherCAT 網絡與傳統 CAN 設備互聯
• 老舊 CAN 設備接入 EtherCAT 總線系統
• 分布式 CAN 節點數據匯集與上報

6. 巧用硬交換：基于 TSN 交換引擎的多端口以太網通信方案

概述

本方案基于 HPM6E 系列 MCU 內部集成的 TSN 硬件交換引擎（TSW），巧妙地使用 ENET 外設代替 TSW 的內部 CPU PORT，構建了一個支持千兆線速交換的多端口以太網通信系統。

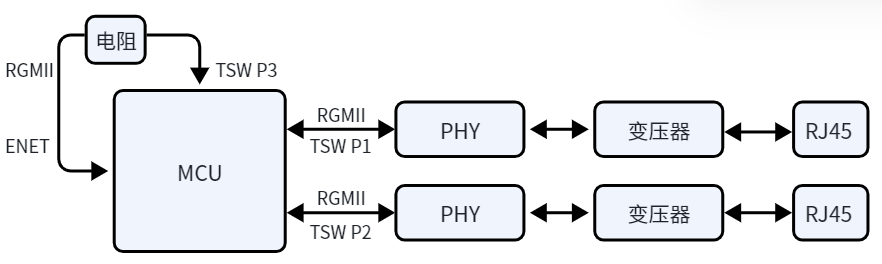

方案的核心設計在于：TSW 共有 P1、P2、P3 三個外部端口，其中 P1/P2 經 PHY 引出作為對外網口，P3 端口則通過板上電阻直連到 MCU 的 ENET MAC，將 ENET 作為內部的"CPU 端口"使用。這樣既保留了 TSW 的硬件二層交換能力，又規避了內部 CPU PORT 的性能瓶頸，實現了真正的千兆級 CPU 接入。

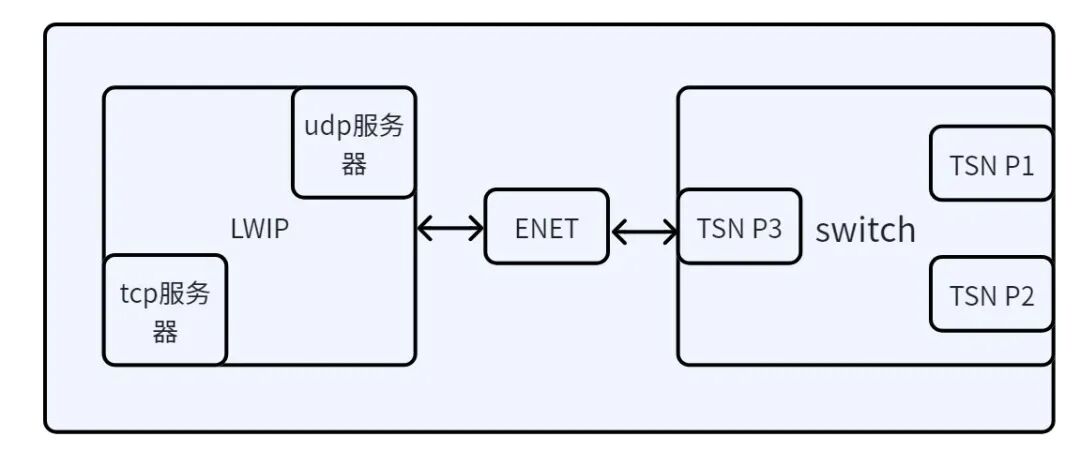

核心原理：為什么用外部 P3 代替內部 CPU PORT？

TSN 交換模塊通常提供一個內部 CPU PORT 用于與 MCU 交互數據，但該內部端口存在速率受限的問題。本方案另辟蹊徑：

• TSW P3 → 電阻直連 → ENET MAC：借助外部 TSW 端口（P3）通過物理連線接入 ENET，以 ENET 作為 CPU 側的網絡接口
• TSW P1/P2 之間實現純硬件二層線速轉發，CPU 完全不參與數據面交換
• 需要 CPU 處理的幀（匹配本機 MAC 或廣播幀）由 TSW 轉發至 P3，經 ENET 進入 lwIP 協議棧

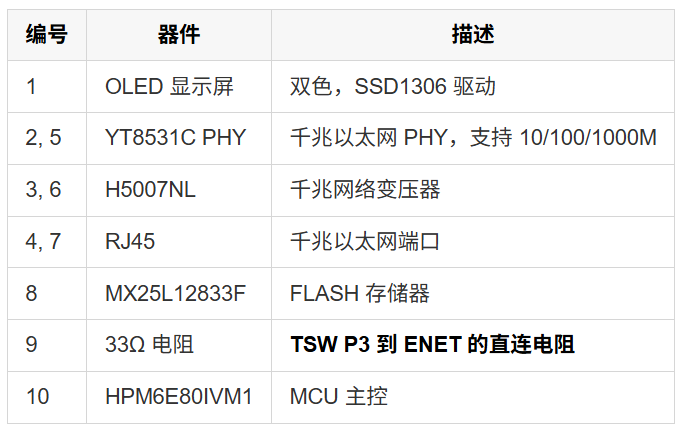

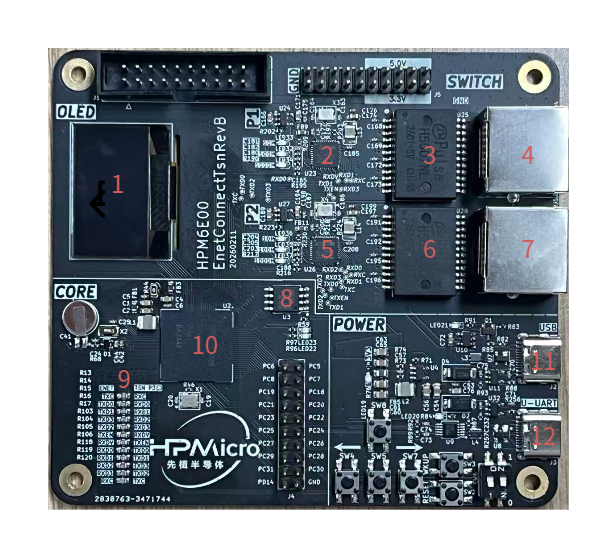

硬件編號說明（見上板圖）：

雙模式組網

單網卡模式—— 設備對外呈現單一網絡身份

• 一套獨立 MAC/IP，兩個對外端口均可通信
• P1/P2 之間硬件交換，適用于設備串聯組網，無需外部交換機

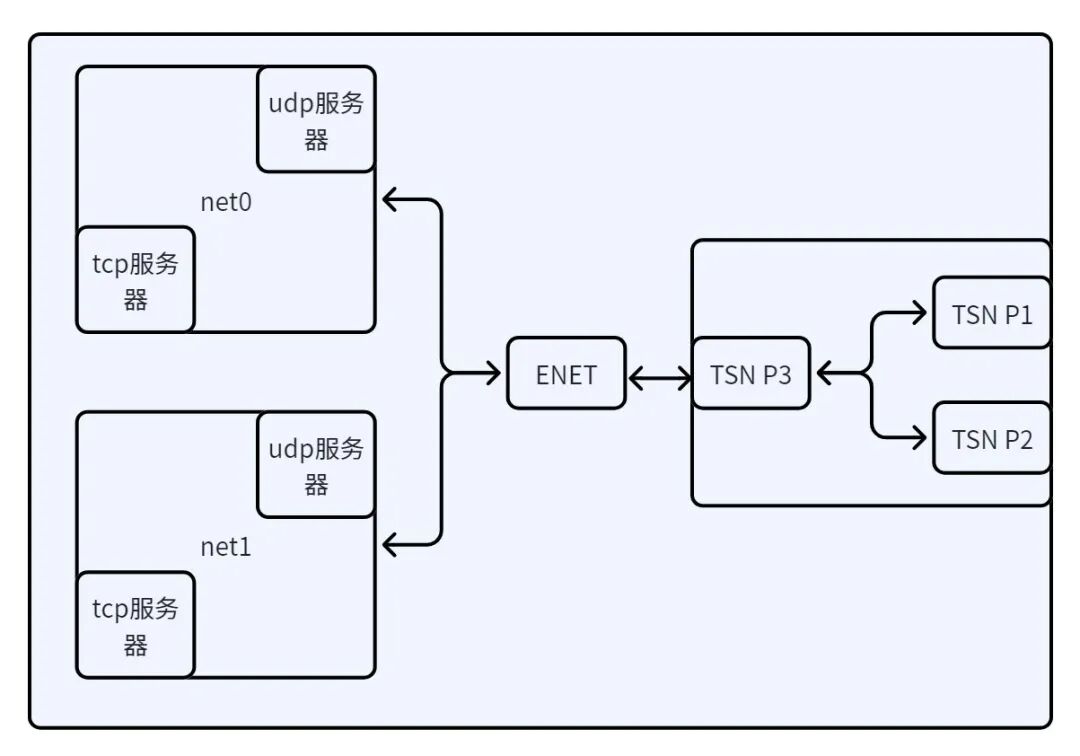

雙網卡模式—— 設備對外呈現兩個獨立網絡身份

• 兩套獨立 MAC/IP，各自綁定一個對外端口
• 適用于網絡隔離場景（如內外網分離），各端口獨立子網與網關

核心特性

• 千兆線速交換：P1/P2 之間硬件二層轉發，不占 CPU 帶寬；TSW 與 ENET 均工作于 RGMII 模式，P3-ENET 鏈路同樣為千兆
• 10/100/1000M 自適應：自動協商速率，千兆時關閉存儲轉發以降低延遲，百兆以下開啟存儲轉發
• FreeRTOS + lwIP：支持多任務并發，TCP/UDP Echo 測試驗證
• SSD1306 OLED 顯示：板載 OLED，集成 U8G2 圖形庫，默認顯示 HPM Logo
• USB Shell 命令行：支持交互式調試與配置

典型應用場景

• 工業以太網環網/線形拓撲中的交換節點
• 需要網絡隔離的嵌入式網關（雙網卡模式）
• 以極低成本替代獨立交換機芯片的通信終端

完結

在使用過程中有任何疑問或者建議，歡迎在 github 對應項目中提交。
