芯片制造中工藝角的核心概念

中科院半導體所 ? 來源:Jeff的芯片世界 ? 2026-06-09 11:37 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:Jeff的芯片世界

原文作者:Jeff的芯片世界

芯片制程存在各類工藝波動,催生工藝角驗證機制。依托 NMOS、PMOS 快慢組合劃分五大工藝角,搭配電壓、溫度構成 PVT 仿真,提前排查時序、功耗隱患,是保障芯片量產良率的關鍵驗證手段。

集成電路設計與制造領域,工藝角(Process Corner)是一個核心概念。芯片制造過程涉及沉積、光刻、刻蝕、摻雜、退火等上百道工序,即使設備再精確,也難以避免物理波動,如光刻偏差、摻雜不均勻等。這些波動會導致同一晶圓上不同區域的晶體管參數(閾值電壓、載流子遷移率、柵氧厚度等)偏離設計值,使得不同芯片乃至同一晶圓不同位置的MOS管速度、驅動電流、功耗出現差異。因此,芯片設計不能僅按照最理想的情況進行,必須正視工藝偏差帶來的影響。

工藝角的本質與分類

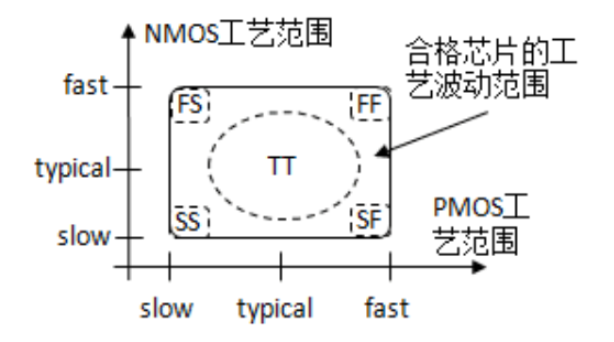

工藝角通過組合NMOS和PMOS晶體管的“快”(Fast)與“慢”(Slow)兩種極端狀態,來模擬芯片制造中的性能邊界。晶體管驅動電流的大小決定了開關速度:低閾值電壓和高遷移率導致驅動電流大,晶體管開關速度快;反之則慢。工藝角的核心思想是將NMOS和PMOS的速度波動范圍限制在由四個角所確定的矩形內,讓設計人員提前驗證最差情況下的芯片工作狀態。


典型的工藝角有五個。TT角代表NMOS和PMOS均為典型速度,是設計中心值,用于功能驗證和基準性能評估。FF角下兩種晶體管都快,芯片速度最快但功耗最大。SS角下兩者都慢,速度最慢但功耗最小。FS角和SF角屬于失配角:FS角為NMOS快、PMOS慢;SF角為NMOS慢、PMOS快。這兩種情況會導致CMOS邏輯門出現電平不對稱,例如反相器在FS角下,NMOS快而PMOS慢,使得開關閾值向低電平偏移,容易引發電路中的競爭風險或邏輯混亂。

工藝角對芯片性能的影響

工藝角直接影響芯片的時序性能、功耗特性和可靠性。在時序方面,F(xiàn)F角路徑延遲最小,容易發生保持時間違例,即信號過早到達;SS角路徑延遲最大,容易發生建立時間違例,即信號過晚到達;FS角和SF角則會使特定路徑延遲異常,例如FS角下PMOS延遲主導的路徑變慢。在功耗方面,靜態功耗在SS角結合高溫條件下最大,因?yàn)楦邷貢?huì)指數級增加漏電流;動態功耗在FF角結合高壓條件下最大,源于高電壓和高翻轉率。可靠性風險同樣與工藝角相關:FF角加上高壓和高溫會加劇電遷移和自發熱問題;SS角加上低壓和高溫則可能導致晶體管驅動能力不足,引發功能失效。

此外,實際仿真中還需結合電壓和溫度的變化,形成PVT(Process, Voltage, Temperature)組合。例如低溫下晶體管速度反而變快,可能加劇保持時間違例。

工藝角仿真的意義與必要性

工藝角仿真在芯片設計中不可或缺。它能夠保障芯片的魯棒性,預判制造工藝波動的極限,避免芯片在實際使用中失效;同時有助于實現性能、功耗和面積之間的平衡,通過仿真定位薄弱電路,指導設計優化方向,如調整晶體管尺寸或插入緩沖器。工藝角覆蓋越充分,量產良率越高,這一仿真正是連接設計與制造的重要橋梁。若不進行工藝角仿真,芯片可能僅在典型條件(TT、常溫、標稱電壓)下工作正常,而流片后,處于SS角的芯片無法達到設計頻率,處于FF角的芯片則可能功耗超標或在極端低溫下出現時序違例。因此,驗證時不跑全五個工藝角,流片成功就全靠運氣。

工藝參數波動的根源在于摻雜濃度、柵氧厚度、溝道寬長比以及載流子遷移率的變化。摻雜濃度高會導致閾值電壓低、器件速度快但漏電大;柵氧厚度薄則氧化層電容大,驅動能力強;溝道長度越短,器件速度越快但漏電也越大;載流子遷移率降低會使驅動能力下降。這些物理因素最終決定了工藝角的實際表現,也凸顯了工藝角仿真的必要價值。?
