在工業測試、自動化控制等高端領域，PXI與PXIe設備幾乎是“高精度模塊化測試”的代名詞。不少初次接觸測控設備的工程師，常常分不清二者的區別與整套系統的工作邏輯。

其實PXI/PXIe系統并非單一儀器，而是一套模塊化、可自由組合的測控系統平臺。整套系統架構清晰，核心由機箱、控制器、外設功能模塊三大硬件組成，搭配專屬軟件生態，即可搭建出適配各類場景的測試系統。

一、什么是PXI、PXIe？

PXI是專為模塊化儀器設計的PCI擴展總線，而PXIe是PXI的升級迭代版本，基于高速PCIe總線開發，也是當前行業主流應用方案。

相較于傳統臺式儀器，PXI/PXIe核心優勢為模塊化、可擴展、高同步?？筛鶕?jù)測試需求，靈活搭配示波器卡、萬用表卡、模擬信號采集/輸出卡等功能模塊，如同搭積木般自由組合。單套設備即可完成多品類精密測試，有效降低設備采購成本與場地占用空間。

整套系統依靠三大硬件協同運行：機箱為承載載體，控制器為運算大腦，功能模塊為執行終端。

二、PXI/PXIe機箱：系統核心承載基座

不少工程師誤以為機箱僅為設備外殼，這是典型認知誤區。機箱集成了整套系統運行所需的底層核心硬件，是設備穩定工作的基礎。

1、高速同步背板

背板是機箱的核心，相當于系統的數據傳輸高速通道。傳統PXI采用PCI總線傳輸，PXIe升級為PCIe高速總線，大幅提升傳輸帶寬與速率。同時背板集成專屬定時、觸發、同步總線，可實現所有模塊納秒級高精度同步，徹底解決多設備協同測試的時序偏差問題，是精密測試的核心保障。新款機箱多采用混合插槽設計，可兼容PXI、PXIe、CPCI等多種模塊，適配性極強。

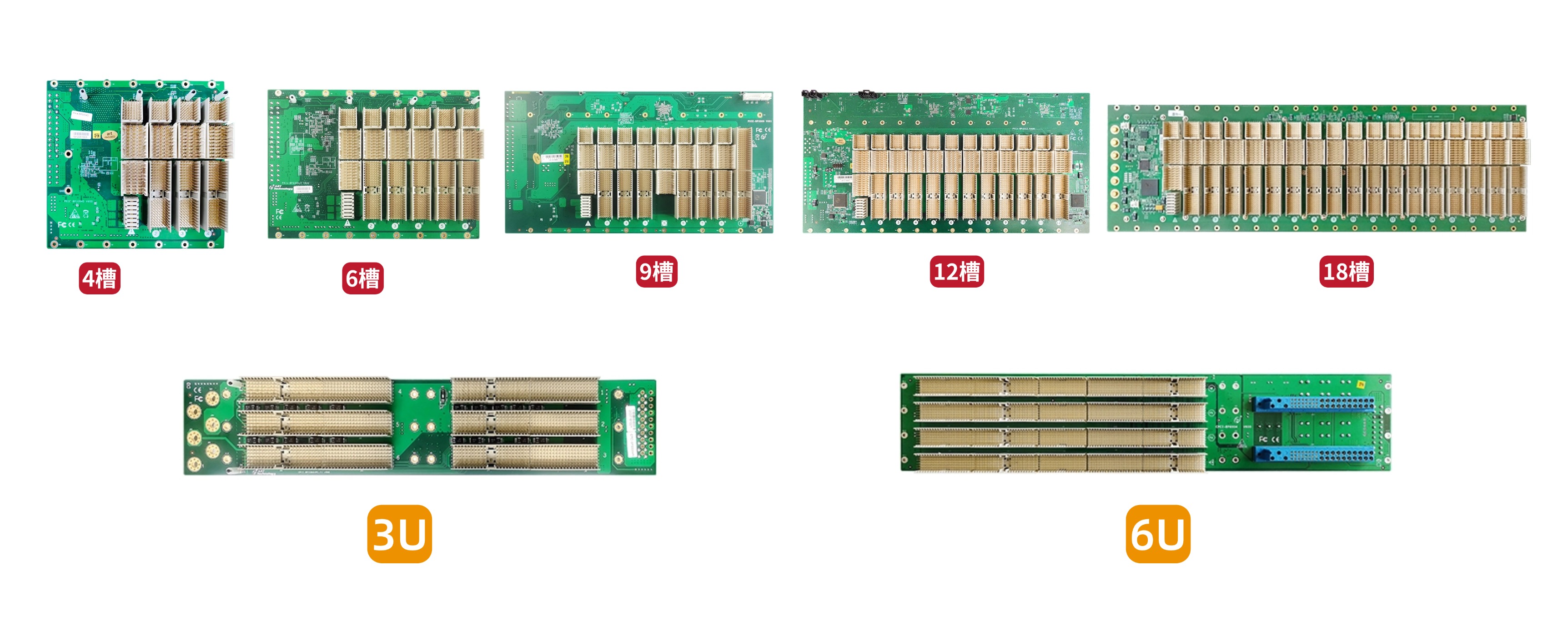

機箱標配4槽、6槽、9槽、12槽、18槽等規格，分為3U、6U兩種尺寸，可根據測試通道需求靈活拓展。

2、工業級穩壓供電系統

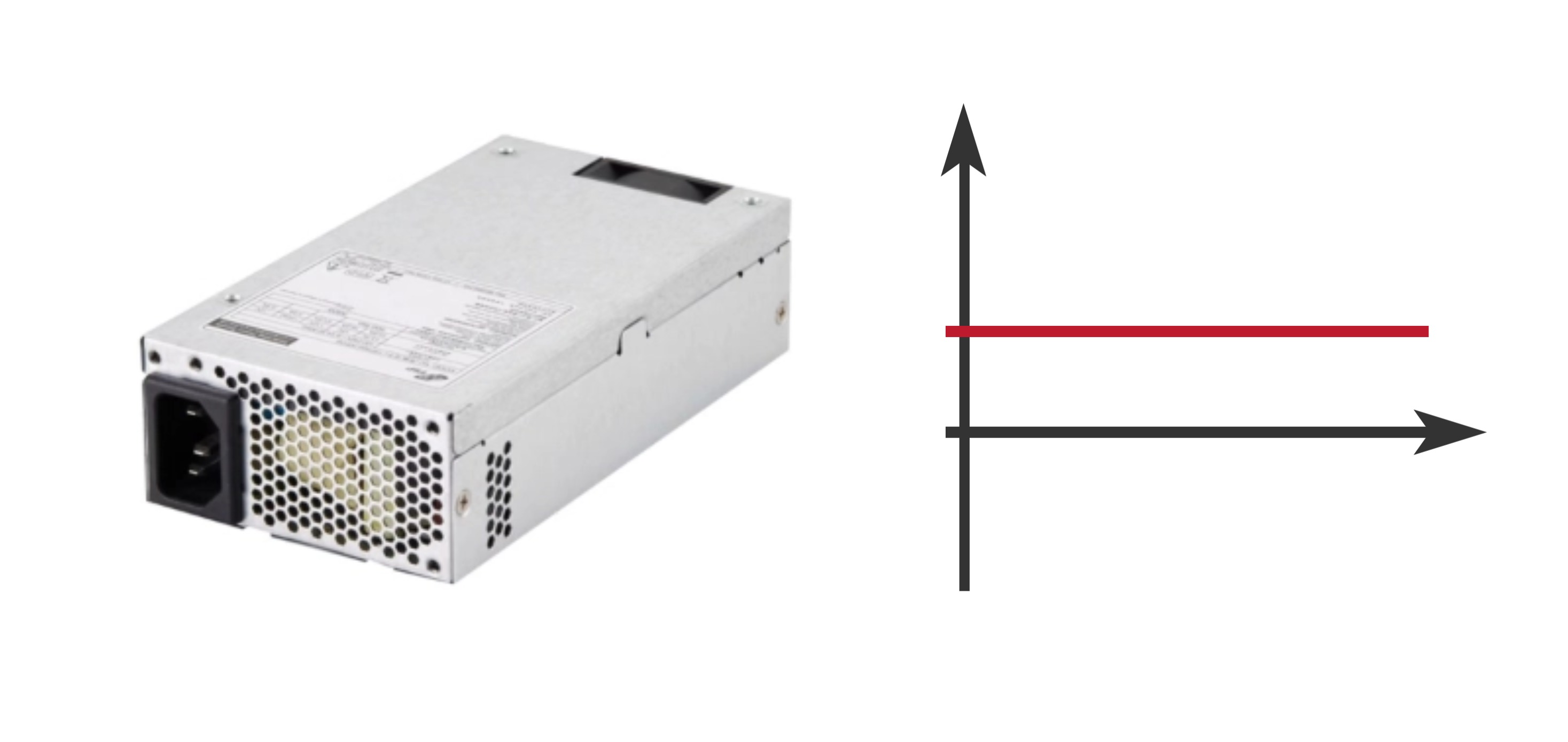

機箱內置工業級穩壓電源，為控制器、各類功能模塊提供穩定純凈的直流供電，避免電壓波動影響測試精度，適配各類復雜工業工況。

3、散熱與防護結構

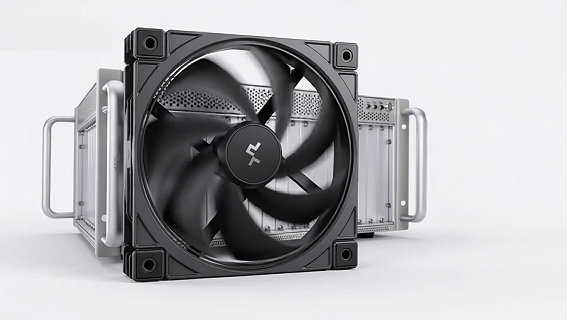

設備采用優化風道與智能溫控散熱設計，搭配高強度工業金屬機身，具備防塵、防震、抗電磁干擾性能，可穩定適配實驗室、工業現場、車載機載等嚴苛場景，保障設備長期不間斷運行。

三、PXI/PXIe控制器：系統運算控制大腦

控制器是整套系統的核心運算與調度單元，唯一具備運算、控制、指令調度能力。若無控制器，機箱與功能模塊僅為閑置硬件，無法完成任何測試、采集、控制作業。

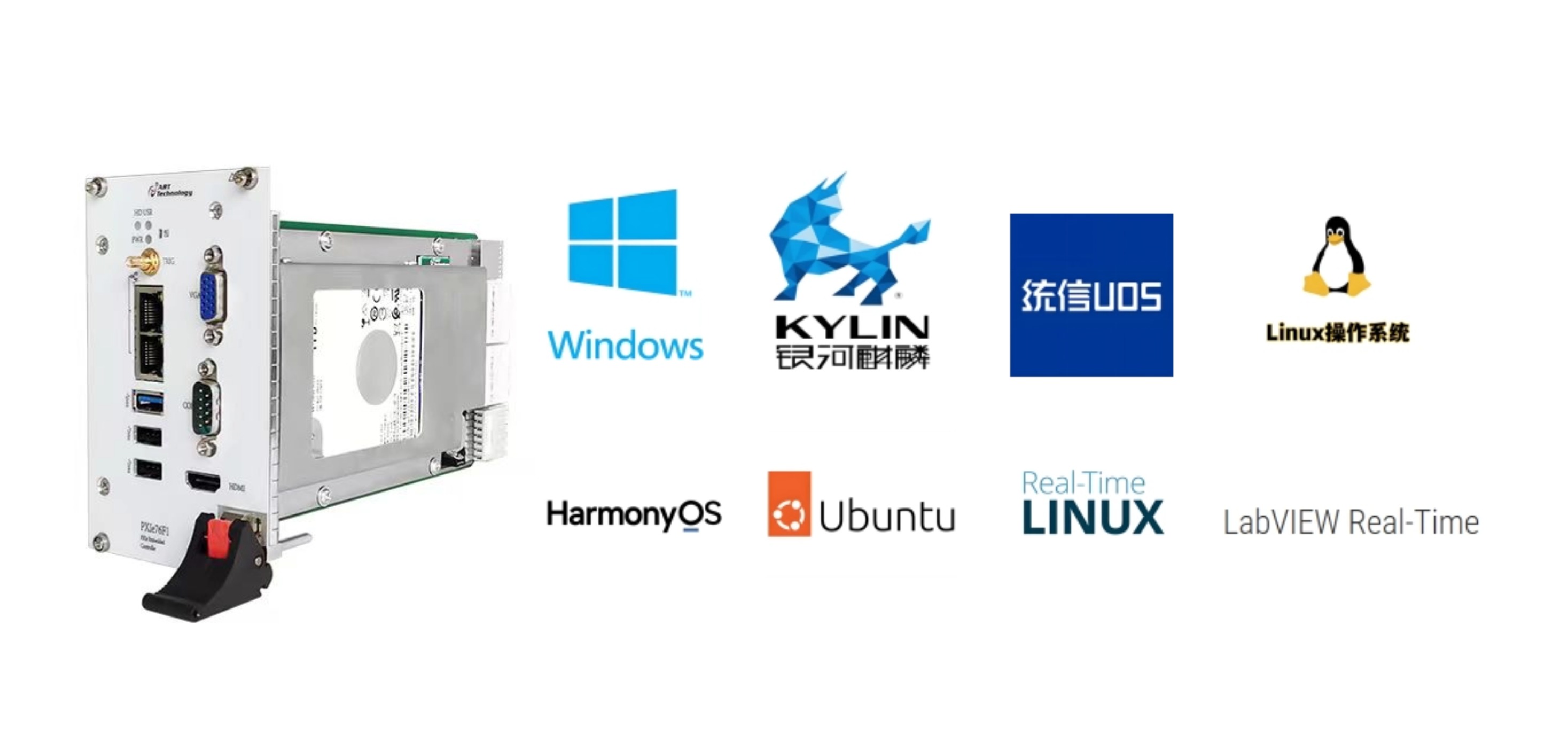

控制器本質是工業級專用計算機，搭載處理器、內存、硬盤、網卡等核心配置，支持Windows、Linux主流操作系統。主要負責運行測試軟件、下發控制指令、采集處理模塊數據、存儲分析結果，同時可對接各類上位設備。

控制器可直接插入機箱專屬0號主控插槽（首個插槽），集成度高，無需外接電腦，即可獨立驅動整套系統運行。

四、完整PXI/PXIe系統組成

一套完整的PXI/PXIe測控系統，除機箱、控制器外，還需搭配功能模塊與配套軟件協同工作。

1. 外設功能模塊（執行終端）

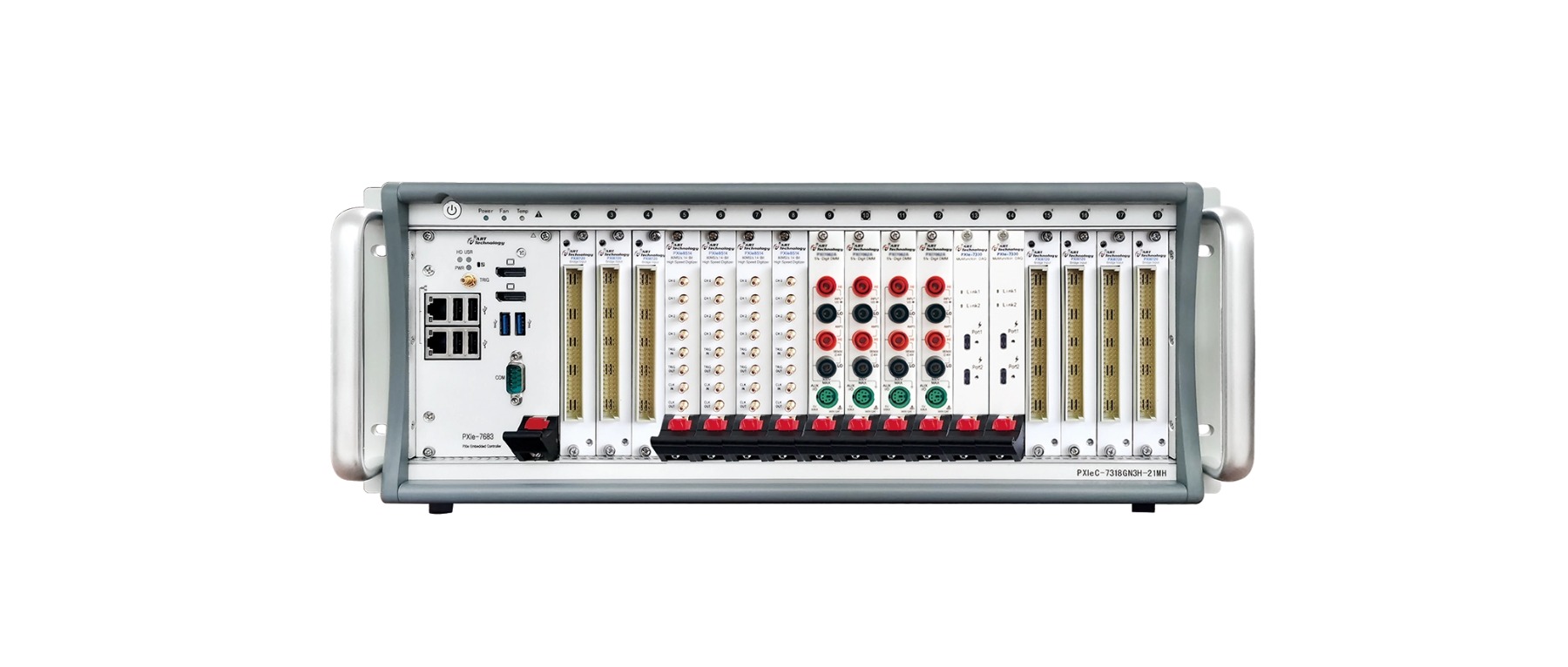

可按需選配數字萬用表、高速示波器、信號發生器、數據采集卡、開關矩陣、射頻模塊等功能組件，信號頻段覆蓋直流至毫米波。各模塊功能獨立，支持自由混搭、靈活拓展，適配各類測試需求。

2. 配套軟件（調度工具）

兼容LabVIEW、C/C++、Python等主流開發語言，支持程序自定義編寫、自動化測試、數據分析、報告生成、設備管控等全流程操作。

五、核心總結

PXI/PXIe機箱 = 整套系統的“房子+基礎設施”，提供安裝空間、高速傳輸通道、穩定供電、散熱防護，保障所有硬件正常運轉；

PXI/PXIe控制器 = 整套系統的“大腦”，負責發號施令、運算處理、統籌調度，掌控所有工作流程；

功能模塊 = 系統的“手腳”，負責執行具體的采集、測試、輸出任務；

六、應用場景

憑借模塊化、高精度、高穩定性的優勢，PXI/PXIe系統廣泛應用于汽車電子檢測、半導體測試、工業自動化、科研實驗、射頻微波測量等領域，是目前高端測試測量行業的主流標準平臺。
