N溝道增強型MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金屬氧化物半導體場效應晶體管）作為半導體器件的重要組成部分，其工作電極及其工作原理在電子技術領域具有廣泛應用。

N溝道增強型MOSFET主要由以下幾個關鍵電極組成：

柵極（G）：柵極是MOSFET的控制電極，用于通過改變柵極電壓來控制漏極和源極之間的電流。柵極與其他兩個電極（漏極和源極）是相互絕緣的，通常覆蓋有一層很薄的二氧化硅（SiO2）絕緣層。

漏極（D）：漏極是MOSFET的輸出電極之一，當MOSFET導通時，電流從源極流向漏極。漏極通常連接在電路的負載端。

源極（S）：源極也是MOSFET的輸出電極之一，但與漏極不同，源極通常作為電流的輸入端。在N溝道MOSFET中，源極和漏極都是N型摻雜區，但源極的摻雜濃度可能稍高一些。

半導體襯底：N溝道增強型MOSFET的襯底通常是P型摻雜的硅材料。這是因為在P型襯底上，可以通過電場作用吸引電子，從而在襯底表面形成N型導電溝道。

絕緣層：在柵極和襯底之間，覆蓋有一層很薄的二氧化硅（SiO2）絕緣層。這層絕緣層不僅起到了隔離柵極和襯底的作用，還形成了柵極和襯底之間的電容，對MOSFET的工作性能有重要影響。

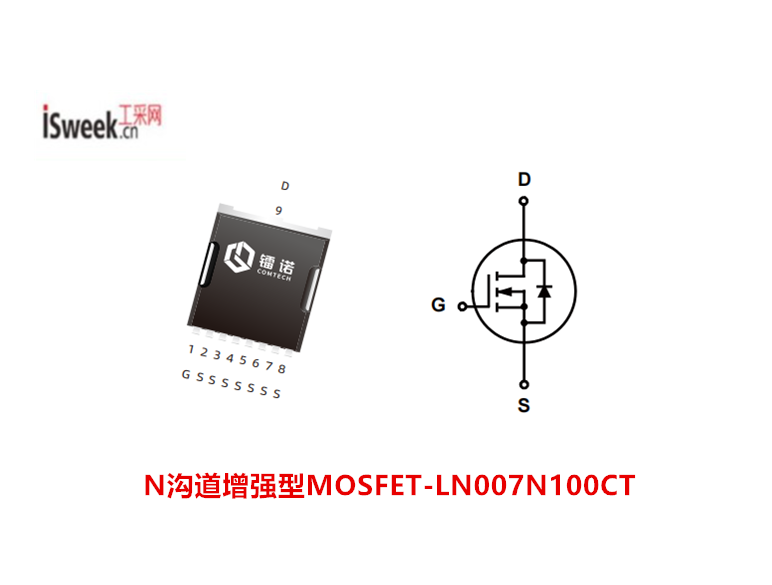

N溝道增強型MOSFET-LN007N100CT

100V、N溝道增強型MOSFET - LN007N100CT，是一款通過控制柵極電壓來調節漏極和源極之間電流的MOS管。

當柵源電壓VGS為0時，漏源之間相當于兩個背靠背的二極管，即源極和漏極之間的P型襯底起到了隔離作用。此時，無論漏源電壓VDS如何變化，都不會在漏源之間形成電流。

當柵源電壓VGS逐漸增大并超過某一閾值電壓Vth（也稱為開啟電壓）時，柵極下方的P型半導體表層中開始聚集較多的電子。這些電子來自P型襯底的少數載流子（空穴）被排斥到下方，同時吸引柵極下方的多數載流子（電子）到表面層。隨著電子的積累，最終在柵極下方形成一層N型導電溝道，將漏極和源極溝通。

主要優勢?：

-采用先進的?Trench MOSFET?技術，具有低柵極電荷 (Qg) 和低導通電阻。

-適用于高頻開關應用，如DC-DC轉換器、電機驅動、電源管理模塊等。

-具備高可靠性與熱性能優化。

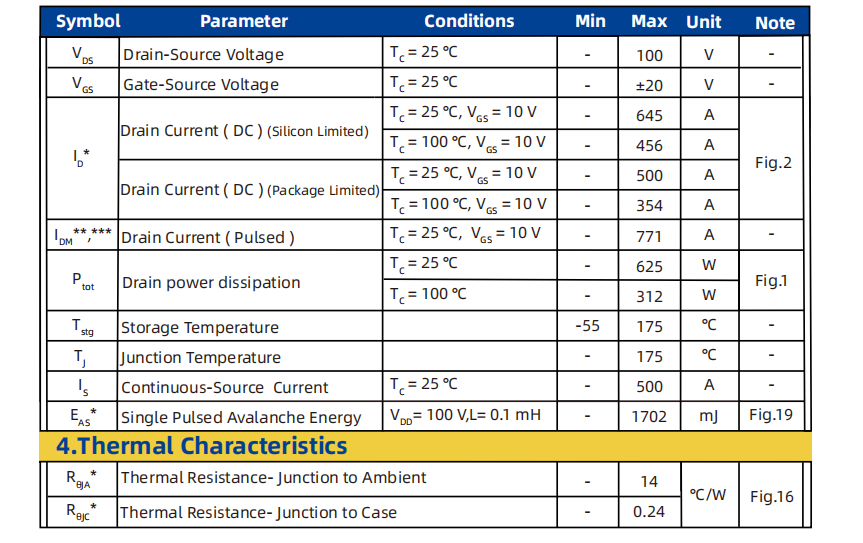

限制值：

限制值

N溝道MOS管 - LN007N100CT的特性：

先進的SGT單元設計

低柵極電荷

低導通電阻

符合RoHS標準及無鹵素要求

100% 經ΔVDS 、UIS及Rg測試驗證

N溝道增強型MOSFET的關鍵參數：

開啟電壓（Vth）：使器件導通所需的柵源電壓較小值。不同型號的N溝道增強型MOSFET

具有不同的開啟電壓。

導通電阻（RDS(on)）：器件導通時漏極和源極之間的電阻，影響器件的功耗和效率。

較大漏極電流（ID(max)）：器件在特定條件下能夠承受的較大漏極電流。

較大漏極-源極電壓（VDS(max)）：器件能夠承受的較大漏極-源極電壓。

開關速度：包括開關上升時間和下降時間，影響器件在高頻應用中的性能。

典型應用場景：

服務器電源

電信基礎設施電源

工業電機控制

LED 驅動電路
