光電報警器在勞動保護和安全保護方面有一定的用處，圖中所示是光電報警器線路。圖示線路中A、B、C、D是四...

...

在三眼插座上可以加裝一個漏電指示和報警電路，當家用電器的外殼漏電時，可發出聲光報警。這樣可立即拔...

電路見圖244。圖中負載為家用電器，外殼即家用電器的外殼。當家用電器外殼漏電時，外地地即有電壓VL，這個...

簡易觸摸式電子開關的電路圖見圖243A。BG1作開關管，BG3、BG2等分別組成“觸摸開”和“觸摸關”的控制電...

保險絲燒斷后，可以圖2A電路迅速顯示出來。原理是一旦保險絲澆毀，電壓就會通過限流電阻R加在氣管兩端，使其起輝。如按圖B裝接，氖管能發出閃爍光，更加醒目...

電冰箱壓縮機工作時，最怕忽然停電，隨后又很快送電。這樣很容易把電冰箱壓縮機燒毀。一般來講，...

電冰箱的壓縮必須晝夜工作，經常起動、停止，而一晝夜內電源的變化幅度，往往會超過電冰箱壓縮機工作的允許電壓范圍。如果電機長期過電壓或欠電壓運行，均...

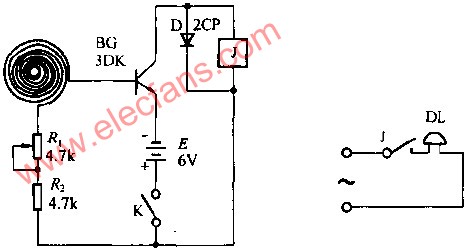

這種下雨探測器會在下雨時發出報警信號，其電路原理圖如圖227所示，實際上它是一個簡單的音頻振蕩報警器。...

當雨水降落在作為傳感器（下圖）的兩條緊靠而不相接觸的金屬線或金屬箔條之間時，傳感器被短路，晶體管導...

這種鎖是用耳塞插頭來接通控制電路圖，電路如圖225所示。插頭接了一個二極管，當插頭插入塞孔時，右半部分接成了半波整流電路，直流繼電器J的線圈里有電流通...

這種鎖“鑰匙”是一種帶有小型永久磁鐵的卡片。這種卡是用硬紙片、塑料片或非鐵磁性材料的金屬片制成的，...

此報警電子鎖僅由兩塊CMOS門電路和一些分立元件組成，具有線路新穎簡單、選材容易、保密性很強的特點?！?..

圖215介紹的光電報警器，可省去靈敏繼電器，電路簡單、調試方便、耗電量小，可用于防盜報警或電子玩具。用...

這里介紹的報警器，具有結構簡單、元件小、便于安裝等優點。它利用電橋平衡原理，主要元件是四個電阻和...

圖210是感應報警器的電路圖。它的基本原理是利用人體的感應來動作電子開關，接通報警電路。 ...

利用紅外發光管發出的不可見光制作報警裝置是十分適宜的。當物體或人體通過警戒區時，紅外光被遮斷...

利用圖208所示的電路，把非常細的金屬絲張拉在門、窗兩旁，或者張拉在需要警戒的過道兩旁，當有人闖入警戒區時，不知不覺地弄斷細金屬線，觸發BG和可控硅，...

圖中繼電器安裝有兩組常開觸點，其中J2用...

1、火焰報警電路 報警電路見圖203。圖中兩個金屬板作為檢查火焰的兩個電極。沒...
